5. Programmierung am Gerät
5.3 Elemente des Schaltplans
194
Eine Spule negieren (inverse Schützfunktion)
Das Ausgangssignal entspricht dem invertierten Eingangssignal. Das Relais arbeitet
wie ein Schütz, dessen Kontakte negiert sind. Wird die Spule mit dem Zustand 1 ange-
steuert, schaltet die Spule ihre Schließerkontakte auf den Zustand 0.
on
on

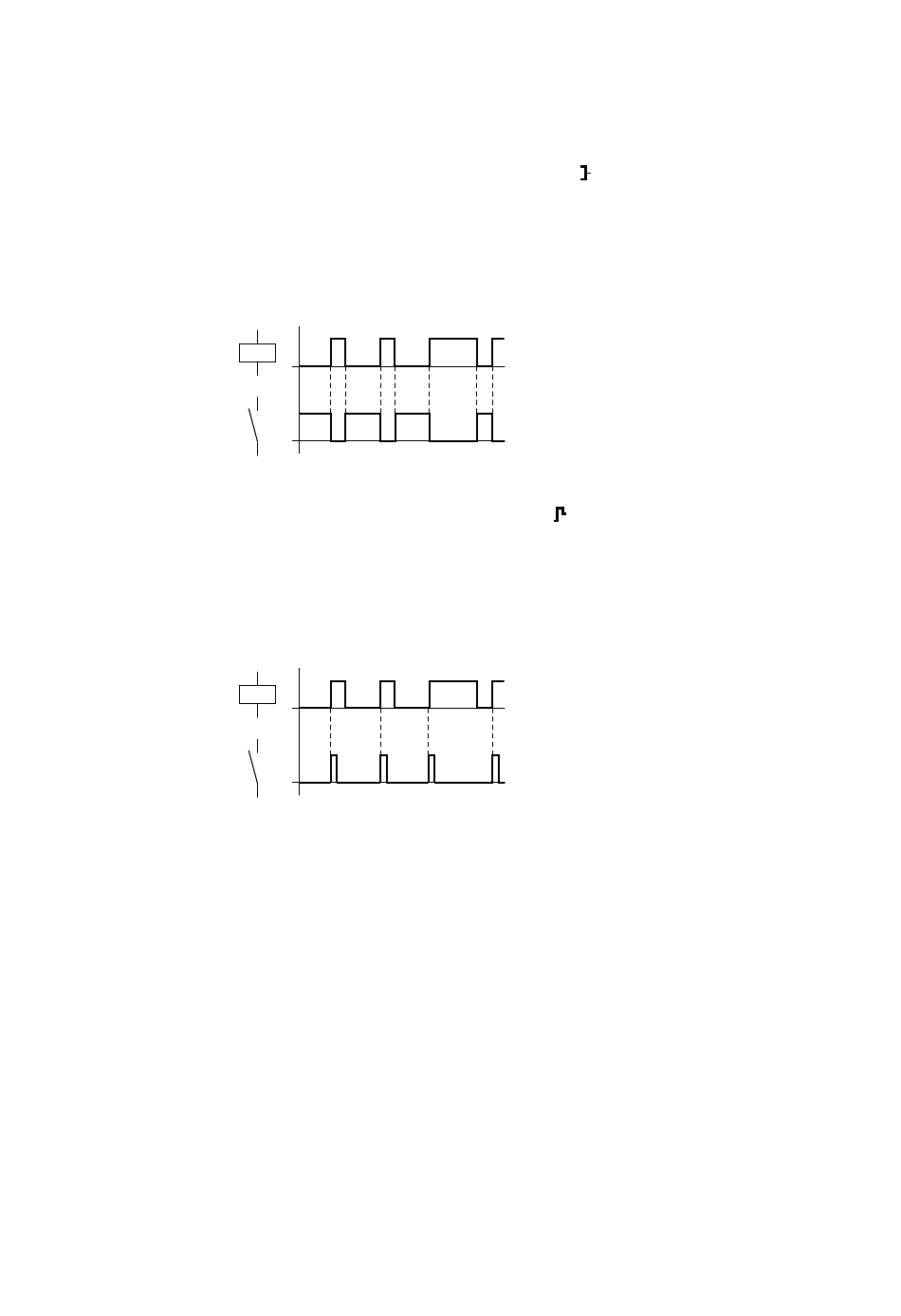

Abb. 100: Wirkdiagramm „inverse Schützfunktion"
Positive Flanke auswerten (Zyklusimpuls)
Soll die Spule nur bei einer positiven Flanke schalten, so wird diese Funktion ange-
wendet. Bei einem Anstieg des Spulen-Zustandes von 0 auf 1 schaltet die Spule für
eine Zykluszeit ihre Schließerkontakte auf den Zustand 1.
on
on
Abb. 101: Wirkdiagramm „Zyklusimpuls" bei positiver Flanke
