Handbuch
10/19 MN120008DE

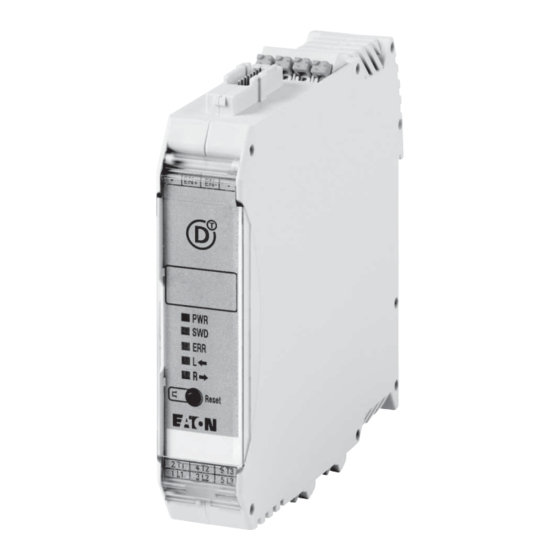

EMS2-...-SWD
Elektronischer Motorstarter mit SWD

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Eaton EMS2-...-3-SWD Serie

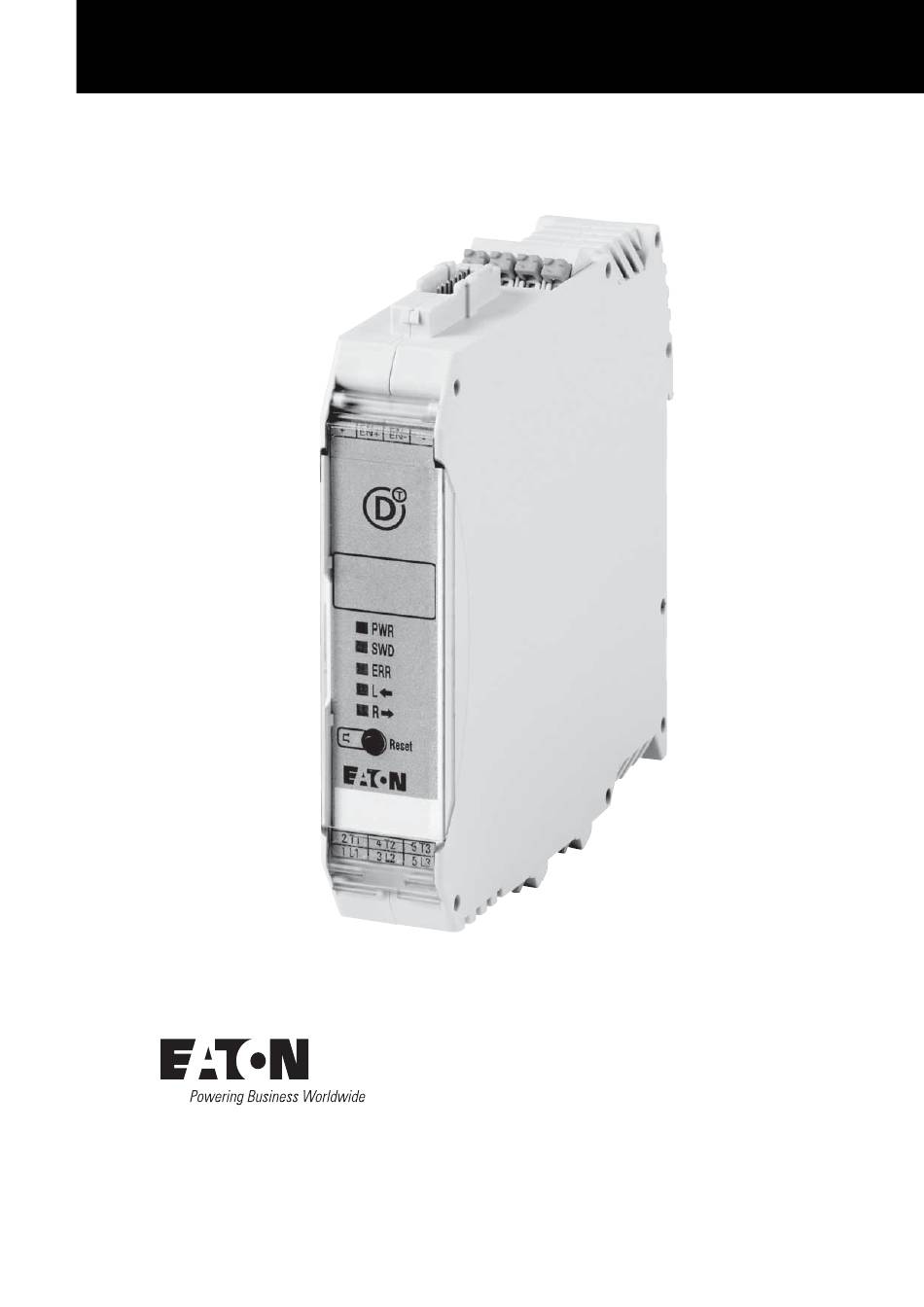

  • Seite 1 Handbuch 10/19 MN120008DE EMS2-…-SWD Elektronischer Motorstarter mit SWD...
  • Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Zustimmung der Firma Eaton Industries GmbH, Bonn, reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
  • Seite 3: Gefährliche Elektrische Spannung

    Gefahr! Gefährliche elektrische Spannung! Vor Beginn der Installationsarbeiten • Gerät spannungsfrei schalten. • NOT-AUS-Einrichtungen nach IEC/EN 60204-1 müssen in allen Betriebsarten der Automatisierungs- • Gegen Wiedereinschalten sichern. einrichtung wirksam bleiben. Entriegeln der NOT- AUS-Einrichtungen darf keinen Wiederanlauf • Spannungsfreiheit feststellen. bewirken.
  • Seite 4 • Alle Arbeiten zum Transport, zur Installation, zur Inbetriebnahme und zur Instandhaltung dürfen nur von qualifiziertem Fachpersonal durchgeführt werden (IEC 60364 bzw. HD 384 oder DIN VDE 0100 und nationale Unfallverhütungsvorschriften beachten). • Anlagen, in die Frequenzumrichter eingebaut sind, müssen ggf. mit zusätzlichen Überwachungs- und Schutzeinrichtungen gemäß...
  • Seite 5: Inhaltsverzeichnis

    = 9 A ..........Kommunikation über SmartWire-DT (SWD)......Inbetriebnahme von Motorstartern EMS2-…-SWD...... Austausch von Motorstartern EMS2-…-SWD ......Besonderheiten bei Verwendung des Feldbussystems CANopen Ein- und Ausgangsdaten............... 3.4.1 Zyklische Daten ................3.4.2 Azyklische Daten ................Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 6 Zweikanalige NOT-HALT-Applikation (Kat. 3, SIL 3, PL e).... Statusmeldungen............... LEDs auf der Gerätefront ............. Reset nach einer Fehlermeldung ..........6.2.1 Automatischer Reset ..............6.2.2 Manueller Reset................Technische Daten............... Abmessungen................Zubehör..................Drehstromverbinder ..............Stichwortverzeichnis ..............Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 7: Zu Diesem Handbuch

    Installation erfordert Elektro-Fachkraft 0.3 Weitere Dokumente Weitere Informationen finden Sie in folgenden Dokumenten: • Handbuch MN034003DE: „Elektronischer Motorstarter EMS2“ (Geräte ohne SWD-Funktionalität) • Montageanweisung IL120004ZU, „EMS2 –SWD“ • Montageanweisung IL120010ZU, „EMS2 –SWD – Safety“ Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 8: Abkürzungen Und Symbole

    Warnt vor gefährlichen Situationen, die möglicherweise zu schweren Verletzungen oder zum Tod führen. GEFAHR  Warnt vor gefährlichen Situationen, die zu schweren Verletzungen oder zum Tod führen. 0.4.3 Tipps → Weist auf nützliche Tipps hin. Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 9: Allgemeines - Elektronischer Motorstarter Ems2

    Für Motoren in explosionsgefährdeten Staub-Luft-Gemischen verlangt die Norm EN 60079-14 zusätzliche Maßnahmen. Die Richtlinie 2014/34/EU (ATEX) zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten für Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen ist ab dem 20.04.2016 bindend. Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 10: Sicherheitsbestimmungen

    Die sicherheitstechnischen Daten können Sie dieser Dokumentation und den Zertifikaten (EG-Baumusterprüfbescheinigung, ggf. weitere Appro- bationen) entnehmen. Die elektronischen Motorstarter EMS2 dürfen nicht zusammen mit Frequenzumrichtern betrieben werden. Bei Not-Halt-Anwendungen muss ein automatischer Wiederanlauf der Maschine durch eine übergeordnete Steuerung verhindert werden. Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 11: Geräteübersicht Ems2

    Der Betrieb von Einphasenmotoren in Verbindung mit einem elektronischen Motorstarter EMS2-…-SWD ist nicht zulässig! → Der Einsatz der in diesem Abschnitt beschriebenen Motor- starter im Ex e-Bereich (ATEX) ist nicht zulässig. Es dürfen nur Motoren im Ex e-Bereich gesteuert werden. Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 12: Typenschlüssel

    3: 3 A 9: 9 A Klemmenanschluss T: Push-In Art des elektronischen Motorstarters DO: Direktstarter (ohne Sicherheitsfunktion) DOS: Direktstarter mit Sicherheitsfunktion RO: Wendestarter (ohne Sicherheitsfunktion) ROS: Wendestarter mit Sicherheitsfunktion Gerätereihe Elektronischer Motorstarter EMS2 der Generation 2 Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 13: Motorstarter - Überblick

    LED L (gelb) – bei Wendestartern g LED R (gelb) – bei Wendestartern; LED ON (gelb) – bei Direktstartern h Set / Reset-Taster i Klemmen für die Eingangsspannung j Klemmen für die Ausgangsspannung k Hutschienenbefestigung Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 14: Motorstarter Ohne Sicherheitsfunktion (Do, Ro)

    Stroms werden vom Motorschutz nicht erfasst. Ein Betrieb des Motors unterhalb dieses Wertes ist daher nicht zulässig! Der Motorstarter selbst arbeitet auch dann, wenn der Strom unterhalb dieses Minimalwertes liegt. Dieser Zustand wird durch Blinken der beiden LEDs PWR und ERR angezeigt. Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 15: Blockschaltbilder

    Die nachfolgende Tabelle benennt die Funktionen der Klemmen der in → Abschnitt 2.2.1, „Blockschaltbilder“gezeigten Schaltungen. Tabelle 3: Klemmenbelegung Klemme Funktion dreiphasige Einspeisung dreiphasige Einspeisung dreiphasige Einspeisung dreiphasiger Motoranschluss dreiphasiger Motoranschluss dreiphasiger Motoranschluss 7-poliger SmartWire-DT Gerätestecker Not Connected Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 16: Motorstarter Mit Sicherheitsfunktion (Dos, Ros)

    Anwendungen, die im Bereich der ATEX-Richt- linie liegen, – nicht zulässig! Der Motorstarter selbst arbeitet auch dann, wenn der Strom unterhalb dieses Minimalwertes liegt. Dieser Zustand wird durch Blinken der beiden LEDs PWR und ERR angezeigt. Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 17: Blockschaltbilder

    24 V zwischen den Klemmen EN+ und EN- erforderlich. Diese Spannung kann auch aus einer externen Spannungsquelle kommen (siehe Beispiel unten → Abschnitt 2.3.2, „Sicherheits- gerichtete Freigabe“). Ist das Signal nicht vorhanden, werden die Start-Befehle über SWD nicht akzeptiert. Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 18: Sicherheitsgerichtete Freigabe

    Einspeisung dreiphasige Einspeisung dreiphasige Einspeisung dreiphasiger Motoranschluss dreiphasiger Motoranschluss dreiphasiger Motoranschluss Eingang zur sicherheitsgerichteten Freigabe des Motorstarters Eingang zur sicherheitsgerichteten Freigabe des Motorstarters interne Spannung 24 V interne Spannung 24 V 7-poliger SmartWire-DT Gerätestecker Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 19: Montage

    = 3 A ① [°C] 50 55 Abbildung 8: Thermischer Dauerstrom I in Abhängigkeit von der Umgebungstemperatur T a Bei Montage von Geräten mit einem Mindestabstand von 20 mm b Bei direkt aneinandergereihten Geräten Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 20: Auslegung Von Geräten Mit I E = 9 A

    40 °C 45 °C 50 °C 55 °C Einzelgerät, Hutschiene waagerecht, Motorabgang unten Geräte aneinandergereiht mit einer Gerätebreite Abstand (22,5 mm), Hutschiene waagerecht, Motorabgang unten Geräte aneinandergereiht ohne Abstand, – – Hutschiene waagerecht, Motorabgang unten Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 21 20 mm Abstand: 6,2 A > 4,7 A → zulässig! Fazit: Der Motorstarter EMS2-…-SWD kann für diese Anwendung benutzt werden; er ist jedoch mit mindestens 20 mm Abstand zum nächsten Gerät zu montie- ren. Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 22: Auslegung Von Geräten Mit I

    2 Motorstarter – Überblick 2.5 Auslegung von Geräten mit I = 9 A Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 23: Kommunikation Über Smartwire-Dt (Swd)

    Die Reihenfolge der SWD-Teilnehmer darf dabei nicht verändert werden! Nach dem Austausch eines Motorstarters und dem Wiederein- schalten der Spannung muss der Konfigurationstaster am Gate- way gedrückt werden. Hierdurch wird dem ausgetauschten Motorstarter eine Adresse zugewiesen. Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 24: Besonderheiten Bei Verwendung Des Feldbussystems Canopen

    Bei Programmiersystemen mit einem Steuerungskonfigurator, der keine automatische Profilauswahl bei der SDO-Parametrierung anbietet, wird bei einer Verwendung der Datenprofile 2, 3, 4 oder 5 das entsprechende SDO- Objekt 2102subx in die Liste der SDO-Objekte eingefügt und der benötigte Inhalt übergeben. Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 25: Ein- Und Ausgangsdaten

    Die Anzahl der Eingangs-Bytes kann durch die Vorwahl des entsprechenden Profils angepasst werden. Tabelle 8: Datenprofile Eingangsdaten Datenprofil Zustandsinformationen 1 Eingestellter Wert des Motorschutzes, Ausgelöstmeldung Motorstrom – in Prozent Thermische Auslastung – in Prozent Gerätetyp, Zustandsinformationen 2 Motorstrom – in Ampere Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 26: Zyklische Eingangsdaten

    Mögliche Ursache: interner Gerätefehler oder fehlende Versorgungs- spannung U des Gerätes bei gleichzeitig vorhandener Spannung U für die Kommunikation – nicht belegt PRSNT 0: Teilnehmer nicht vorhanden 1: Teilnehmer vorhanden SUBST 0: projektierter Teilnehmer vorhanden 1: Universalmodul M22-SWD-NOP(C) vorhanden Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 27: Byte 1: Eingestellter Wert Des Motorschutzes, Ausgelöstmeldung

    Bit 5 Bit 4 Ursache nicht belegt Überlast Schnellabschaltung Phasenunsymmetrie Phasenausfall Blockierung nicht belegt nicht belegt ACKR 0: Es liegt keine Überlast vor 1: Es liegt eine Überlast vor. Die Meldung muss quittiert werden. Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 28: Byte 3: Thermische Auslastung

    Byte 3: Thermische Auslastung [%] Belegung (MSB) (LSB) Bezeichnung Bedeutung 0, 1, … ,7 Aktuell berechnete thermische Auslastung des Motors Wertebereich: 0 - 255 % des mit der Motorschutzfunktion eingestellten Stroms I Bei 115 % erfolgt die Auslösung. Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 29: Byte 4: Gerätetyp, Zustandsinformationen

    Belegung I-ABS I-ABS I-ABS I-ABS I-ABS I-ABS I-ABS I-ABS (MSB) (LSB) Bezeichnung Bedeutung 0, 1, … ,15 I-ABS Motorstrom in Ampere (höchster Wert der drei Phasenströme) Auflösung: 10 mA Beispiel: 357 ≙ 3,57 A Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 30: Zyklische Ausgangsdaten

    2) Reset (detaillierte Funktionsbeschreibung → Abschnitt 4.2.6, „Auslösung und Reset“, Seite 38) 3) Starten/Stoppen des Antriebs mit Impulsen: Die Aktivierung erfolgt jeweils durch die ansteigende Flanke des Signals. Alternativ kann die Ansteuerung über statische Signale erfolgen (siehe Bit 0 und Bit 1) Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 31: Azyklische Daten

    Byte 0 Belegung (MSB) (LSB) Bezeichnung Bedeutung 0, 1, … ,7 Aktuell berechnete thermische Auslastung des Motors Wertebereich: 0 - 255 % des mit der Motorschutzfunktion eingestellten Stroms I Bei 115 % erfolgt die Auslösung. Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 32 1: Das Gerät ist durchgesteuert; es fließt aber kein Strom. OL-WARN Aktuell berechnete thermische Auslastung des Motors 0: Auslastung < 105 % des eingestellten Stroms I 1: Auslastung > 105 % des eingestellten Stroms I Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 33: Byte 1: Motorstrom - Phase L2 In Ampere

    Motorstrom in Ampere in den drei Phasen: Byte 0: Phase L1 Byte 1: Phase L2 Byte 2: Phase L3 Wertebereich: 0 - 255 % I (100 % ≙ 3 A bzw. 9 A, je nach Typ) Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 34: Azyklische Ausgangsdaten

    4, 5, 6, 7 – nicht belegt → Motorschutz 1 ist der sicherheitsgerichtete Nennstrom. Eine Änderung muss am Gerät bestätigt werden. Motorschutz 2 kann ohne Bestätigung am Gerät bei einem Wert kleiner als Motorschutz 1 eingestellt werden. Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 35: Kurzschluss- Und Motorschutz

    Sicherung 16 A FF / gR (10 x 38 mm) 10 kA 500 V Sicherung 20 A FF / gR (10 x 38 mm) 5 kA 400 V Sicherung 30 A CC (10 x 38 mm) 30 kA 480 V Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 36: Einsatz In Ul-Umgebung

    480 V 30A CC 100 kA 480 V ACHTUNG Verwenden Sie für mindestens 75 °C zugelassene Kupfer- leitungen! Das Gerät ist für den Einsatz mit einer „low voltage, limited energy, isolated power supply“ ausgelegt. Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 37: Motorschutz

    9 A haben die Auslöseklasse Class 10A. t [s] 1000 Class 10 A 10 I / I Abbildung 11: Auslösekennlinie Class 10A t = Auslösezeit I = aktueller Motorstrom = Einstellwert des Motorschutzes am Gerät EMS2-…-SWD Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 38: Symmetrieerkennung

    6/T3 anschließen. Eine 230-V-AC-Bremse schließen Sie an den Anschluss 4/T2 und den Stern- punkt des Motors an. ACHTUNG Erhöhen Sie die Motorstromüberwachung um den Nennstrom der Bremse. Stellen Sie diesen entsprechend am Hybrid-Motor- starter ein. Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 39: Voraussetzungen Beim Einstellen Des Motorschutzes

    Motorschutz 2 ist dies nicht erforderlich. Danach leuchtet die LED PWR wieder dauerhaft. Bei Benutzung nachfolgender SWD-Gateways erfolgt die Einstellung des Motorschutz über die Software SWD Assist: • EU5C-SWD-EIP-MODTCP (Ethernet IP und Modbus TCP) • EU5C-SWD-POWERLINK (Powerlink) Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 40: Einstellen Des Motorschutzes

    ▶8. Drücken Sie die RESET-Taste für mindestens eine Sekunde auf der Front des Motorstarters. → Hierdurch wird der gesendete Wert in das Gerät übernommen (nur bei Motorschutz 1) und die LED PWR leuchtet jetzt wieder dauerhaft. Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 41: Überprüfen Des Eingestellten Wertes

    ▶ Lassen Sie den Set-Taster los. → Die LED PWR leuchtet wieder dauerhaft: Tabelle 11: Einstellwerte des Motorschutzes Code Einstellwert I = 3 A = 9 A (EMS2-…-3-SWD) (EMS2-…-9-SWD) – 0,18 0,44 0,68 0,88 Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 42: Auslösung Und Reset

    Ablauf einer Wartezeit (Abkühlzeit) möglich ist. Nach Ablauf der Wartezeit blinkt eine der LEDs L, R bzw. ON, die zuvor beim Auftreten des Fehlers Dauerlicht zeigte (siehe auch → Abschnitt 6.2, „Reset nach einer Fehlermeldung“, Seite 48).§ Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 43: Applikationsbeispiele

    Abschaltung der Steu- erspeisespannung zweikanalig bzw. zweipolig erfolgen (→ Abschnitt 5.1, „Applikation ohne NOT-HALT“, Seite 40 und → Abschnitt 5.2, „Einkanalige NOT-HALT-Applikation (Kat. 3, SIL 3, PL e)“, Seite 41). Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 44: Applikation Ohne Not-Halt

    Die Geräte der Reihe EMS2-…-SWD sind bei dieser Applikation nicht in eine NOT-HALT-Kette einbezogen. Bei Verwendung von EMS2-DOS-…-SWD bzw. EMS2-ROS-…-SWD sind die Klemmen + mit EN+ und – mit EN- zu brücken, damit ein Start-Signal über SWD akzeptiert wird. Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 45: Einkanalige Not-Halt-Applikation (Kat. 3, Sil 3, Pl E)

    Hintergrund ist ein möglicher Querkurzschluss, der zu einer Überbrückung innerhalb des NOT-HALT-Kreises führen kann. Dieser ist bei Kabeln, die sich außerhalb des Schaltschranks befinden, eher wahrscheinlich als bei einer Verdrahtung innerhalb des gleichen Schranks. Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 46: Zweikanalige Not-Halt-Applikation (Kat. 3, Sil 3, Pl E)

    über das Sicherheitsrelais geschaltet. Zur Freigabe wird eine externe Span- nung von 24 V benutzt. Diese Art der Verdrahtung wird auch dann akzeptiert, wenn sich der Motorstarter EMS2-…-SWD und das Sicherheitsrelais nicht im gleichen Schaltschrank befinden. Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 47: Statusmeldungen

    Gerät nicht mehr in Betrieb genommen werden kann. Sobald der Motorstarter EMS2 einen Fehler erkennt, wird der explosionsge- schützte Motor sicher abgeschaltet und das Rückmelderelais angesteuert. Es besteht ferner eine Diagnosemöglichkeit des Fehlers über die Status- LEDs. Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 48: Leds Auf Der Gerätefront

    Die LEDs zur Anzeige des Gerätestatus haben folgende Bezeichnungen und Farben. Direktstarter PWR – grün SWD – grün ERR – rot (Dauerlicht) / gelb (Blinken) ohne Bezeichnung – gelb ON – gelb Abbildung 15: LEDS bei Direktstarter Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 49 6 Statusmeldungen 6.1 LEDs auf der Gerätefront Wendestarter PWR – grün SWD – grün ERR – rot (Dauerlicht) / gelb (Blinken) L – gelb R – gelb Abbildung 16: LEDS bei Wendestarter Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 50: Led Leuchtet

    Geräteaustausch erforderlich nicht möglich Motorschutz hat bei Linkslauf Motorschutz in Abkühlphase, manuell nach einer Abkühlzeit ausgelöst kein Reset möglich. von ca. 2 min; → Abschnitt 4.2, „Motor- automatisch nach ca. 20 min schutz“, Seite 33 Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 51 Checksumme fehlerhaft Fehler beim Wiederherstellen manuell des Systems. Meldung über SWD Das thermische Gedächtnis der Motorschutzfunktion wird auf den maximalen Wert gesetzt. Der Fehler muss auch im auto- matischen Betrieb manuell quit- tiert werden. Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 52: Reset Nach Einer Fehlermeldung

    Reset (ca. 2 Minuten) abgelaufen ist. (Eine der LEDs L, R oder ON blinkt.) → Ein automatischer Reset ist bei einem Betrieb des elektroni- schen Motorstarters EMS2-…-SWD in einem Ex e-Bereich (ATEX) nicht zulässig! Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 53: Manueller Reset

    Flanke mit einer Dauer von weniger als 2 Sekunden. Steht das Reset-Signal länger an, geht das Gerät wieder in den Fehlerzu- stand. → Das Zurücksetzen erfolgt nicht beim Anlegen des Reset-Signals, sondern beim Wegnehmen (abfallende Flanke). Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 54 6 Statusmeldungen 6.2 Reset nach einer Fehlermeldung Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 55: Technische Daten

    (EN+/EN-) 24 V DC 24 V DC Bemessungsbetätigungsstrom I 7 mA 7 mA Schaltschwelle LOW < 9,6 V DC LOW < 9,6 V DC HIGH > 19,2 V DC HIGH > 19,2 V DC Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 56 EN 50178 stromkreisen Zusätzliche Angaben für Geräte mit Sicherheitsfunktion, d. h. EMS2-D(R)OS-…-SWD Systembedingungen Datenbank für Ausfallraten SN 29500 SN 29500 Systemtyp (bestehend aus Subsystemen) Typ B Typ B Angewandte Norm IEC 61508 IEC 61508 Betafaktor Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 57 (6 Monate / 36 Monate) 0,04 x 10 / 0,24 x 10 0,04 x 10 / 0,24 x 10 (Average Probability of Failure on Demand) Sicherheitslevel gemäß IEC 61508-1: SIL 2 IEC 61508-1: SIL 2 Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 58 7 Technische Daten Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 59: Abmessungen

    8 Abmessungen 8 Abmessungen 22.5 mm 113.6 mm (4.47") (0.89") Abbildung 17: EMS2-…-SWD Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 60 8 Abmessungen Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 61: Zubehör

    Tabelle 13: Drehstromverbinder EMS2-XBR-T-… Länge l der Maximale Anzahl zu Maximaler Abstand d Anschluss- versorgender Motor- zwischen zwei Startern leitung starter EMS2-…-SWD EMS2-XBR-T-2 22,5 mm EMS2-XBR-T-3 22,5 mm EMS2-XBR-T-4 22,5 mm EMS2-XBR-T-5 22,5 mm Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 62 9 Zubehör 9.1 Drehstromverbinder Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 63: Stichwortverzeichnis

    ....35 ......19 Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
  • Seite 64 ........57 Zündschutzarten ......5 Elektronischer Motorstarter EMS2-…-SWD 10/19 MN120008DE www.eaton.com...
