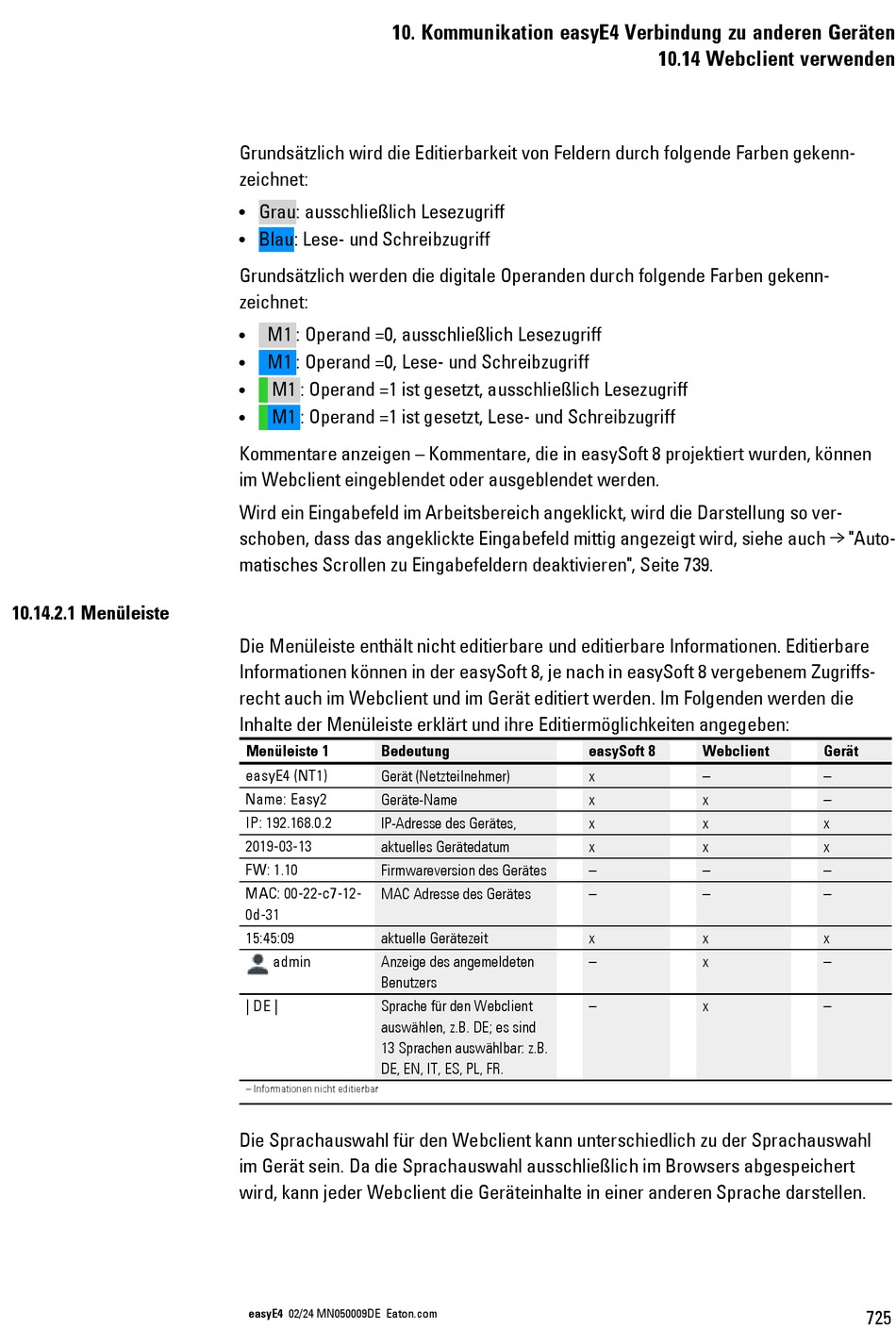

10.14.2.1 Menüleiste

10. Kommunikation easyE4 Verbindung zu anderen Geräten

Grundsätzlich wird die Editierbarkeit von Feldern durch folgende Farben gekenn-

Grau: ausschließlich Lesezugriff

Blau: Lese- und Schreibzugriff

Grundsätzlich werden die digitale Operanden durch folgende Farben gekenn-

M1 : Operand =0, ausschließlich Lesezugriff

M1 : Operand =0, Lese- und Schreibzugriff

M1 : Operand =1 ist gesetzt, ausschließlich Lesezugriff

M1 : Operand =1 ist gesetzt, Lese- und Schreibzugriff

Kommentare anzeigen – Kommentare, die in easySoft 8 projektiert wurden, können

im Webclient eingeblendet oder ausgeblendet werden.

Wird ein Eingabefeld im Arbeitsbereich angeklickt, wird die Darstellung so ver-

schoben, dass das angeklickte Eingabefeld mittig angezeigt wird, siehe auch → "Auto-

matisches Scrollen zu Eingabefeldern deaktivieren", Seite 739.

Die Menüleiste enthält nicht editierbare und editierbare Informationen. Editierbare

Informationen können in der easySoft 8, je nach in easySoft 8 vergebenem Zugriffs-

recht auch im Webclient und im Gerät editiert werden. Im Folgenden werden die

Inhalte der Menüleiste erklärt und ihre Editiermöglichkeiten angegeben:

Menüleiste 1

easyE4 (NT1)

Gerät (Netzteilnehmer)

IP: 192.168.0.2

IP-Adresse des Gerätes,

aktuelles Gerätedatum

Firmwareversion des Gerätes

MAC: 00-22-c7-12-

MAC Adresse des Gerätes

aktuelle Gerätezeit

Anzeige des angemeldeten

Sprache für den Webclient

auswählen, z.B. DE; es sind

13 Sprachen auswählbar: z.B.

DE, EN, IT, ES, PL, FR.

– Informationen nicht editierbar

Die Sprachauswahl für den Webclient kann unterschiedlich zu der Sprachauswahl

im Gerät sein. Da die Sprachauswahl ausschließlich im Browsers abgespeichert

wird, kann jeder Webclient die Geräteinhalte in einer anderen Sprache darstellen.

easyE4 02/24 MN050009DE Eaton.com

10.14 Webclient verwenden
