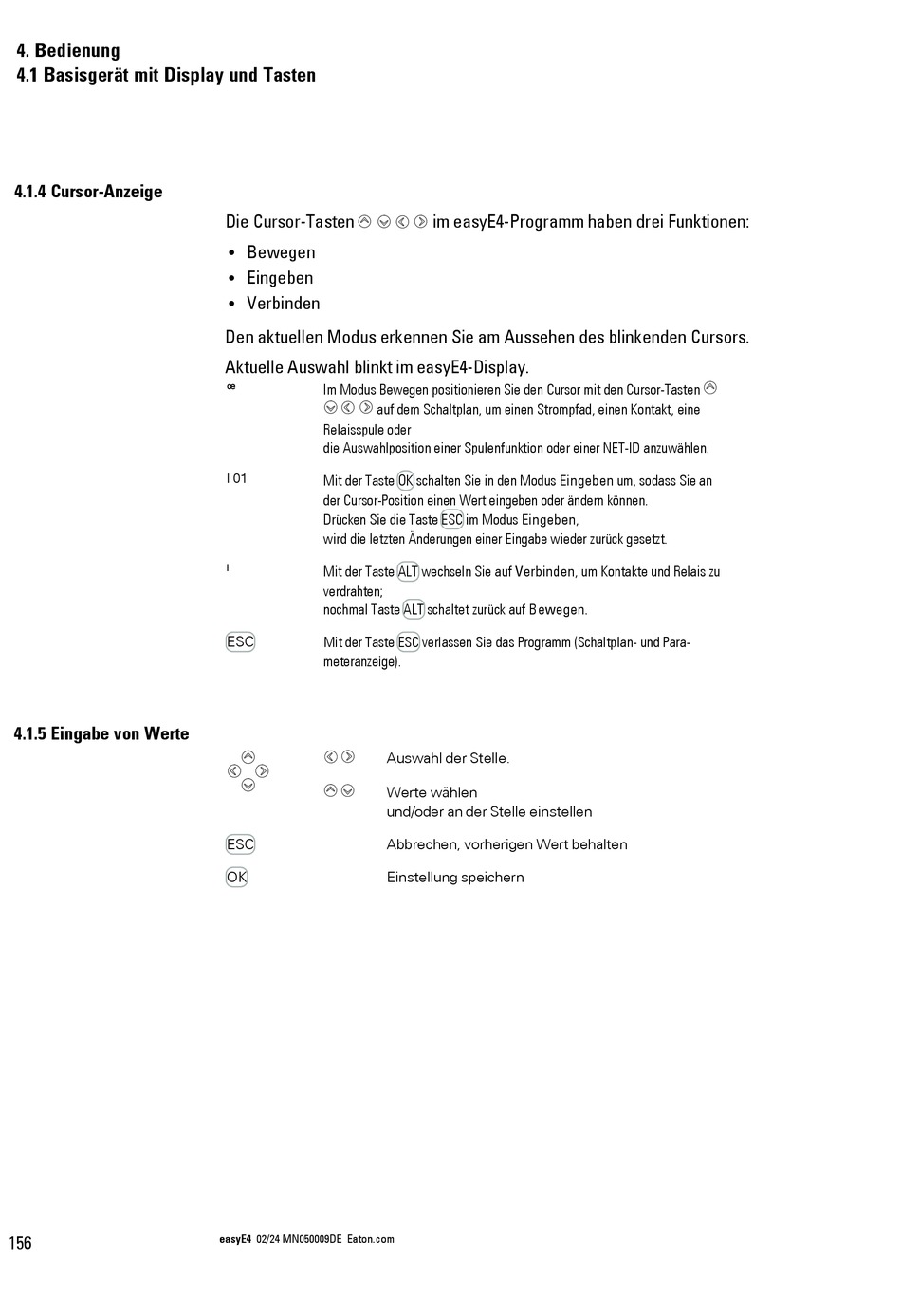

4. Bedienung
4.1 Basisgerät mit Display und Tasten
4.1.4 Cursor-Anzeige
4.1.5 Eingabe von Werte
156
Die Cursor-Tasten
Bewegen
l
Eingeben
l
Verbinden
l
Den aktuellen Modus erkennen Sie am Aussehen des blinkenden Cursors.
Aktuelle Auswahl blinkt im easyE4-Display.
œ
Im Modus Bewegen positionieren Sie den Cursor mit den Cursor-Tasten
auf dem Schaltplan, um einen Strompfad, einen Kontakt, eine
Relaisspule oder
die Auswahlposition einer Spulenfunktion oder einer NET-ID anzuwählen.
I 01
Mit der Taste OK schalten Sie in den Modus Eingeben um, sodass Sie an
der Cursor-Position einen Wert eingeben oder ändern können.
Drücken Sie die Taste ESC im Modus Eingeben,
wird die letzten Änderungen einer Eingabe wieder zurück gesetzt.
l
Mit der Taste ALT wechseln Sie auf Verbinden, um Kontakte und Relais zu
verdrahten;
nochmal Taste ALT schaltet zurück auf Bewegen.
ESC Mit der Taste ESC verlassen Sie das Programm (Schaltplan- und Para-
meteranzeige).
ESC
OK
easyE4 02/24 MN050009DE Eaton.com
im easyE4-Programm haben drei Funktionen:
Auswahl der Stelle.
Werte wählen
und/oder an der Stelle einstellen
Abbrechen, vorherigen Wert behalten
Einstellung speichern
