6. Funktionsbausteine
6.1 Herstellerbausteine
248
Beispiel 1: Täglicher Ein- und Ausschaltvorgang
(Kanal A ON - FR 10:00; OFF - SO 18:00)
Wenn der Baustein-Ausgang Q1 - für eine bestimmte Anzahl von Wochentagen - täg-
lich ein- und ausgeschaltet werden soll, verwenden Sie einen Kanal.
Legen Sie für einen Kanal bei DY1 den Wochentag und bei ON die Uhrzeit für
das erstmalige Einschalten fest.
Legen Sie dann im gleichen Kanal bei DY2 den Wochentag und bei OFF die Uhr-
zeit für das letztmalige Ausschalten fest.
Gewünscht ist, dass von Freitag bis Sonntag in der Zeit von 10:00 bis 18:00 Uhr die
Zeitschaltuhr schaltet .

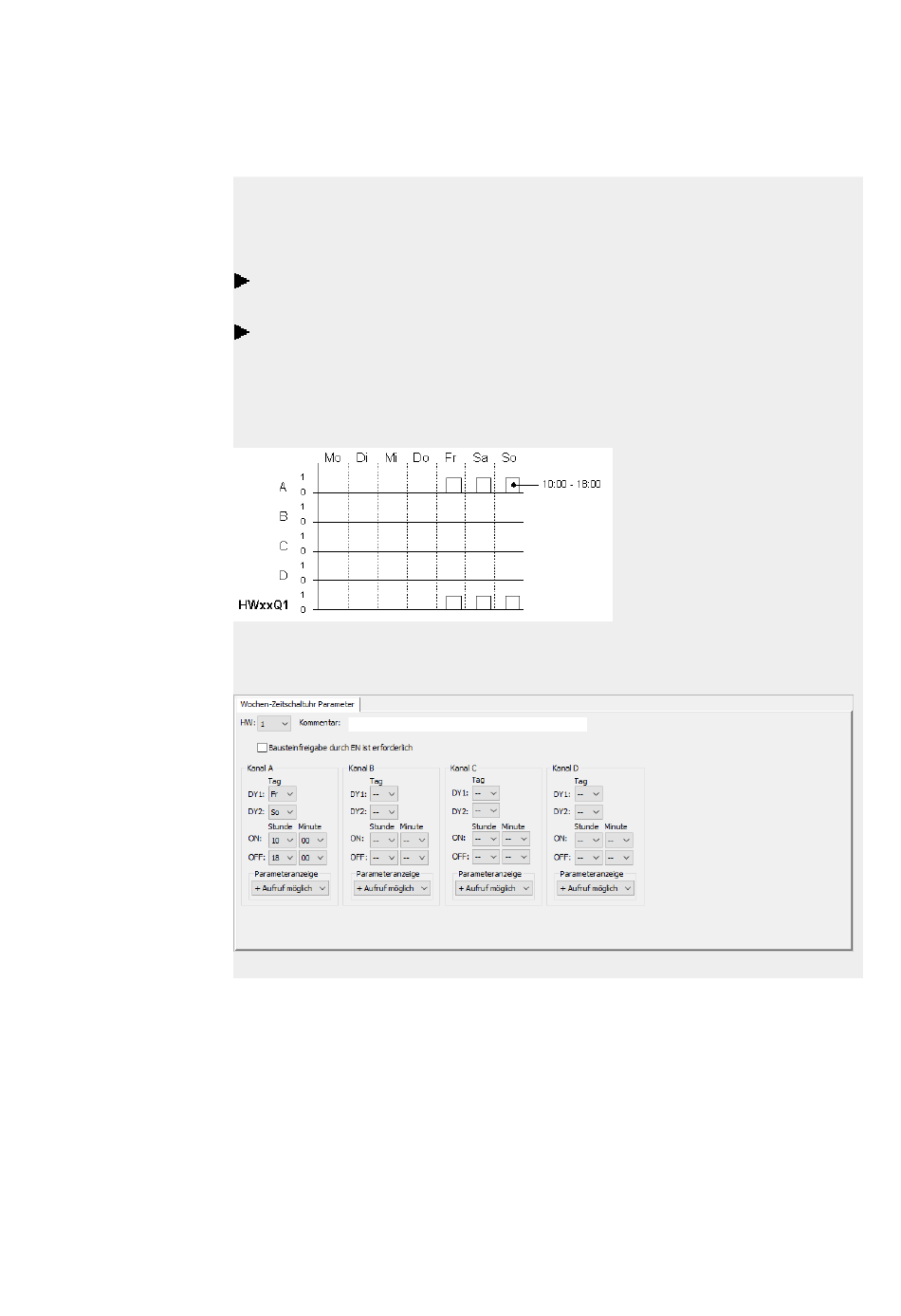

Abb. 125: Wirkdiagramm
Die Zeitschaltuhr HW ist wie folgt zu parametrieren:
Abb. 126: Programmansicht Register Wochen-Zeitschaltuhr Parameter
