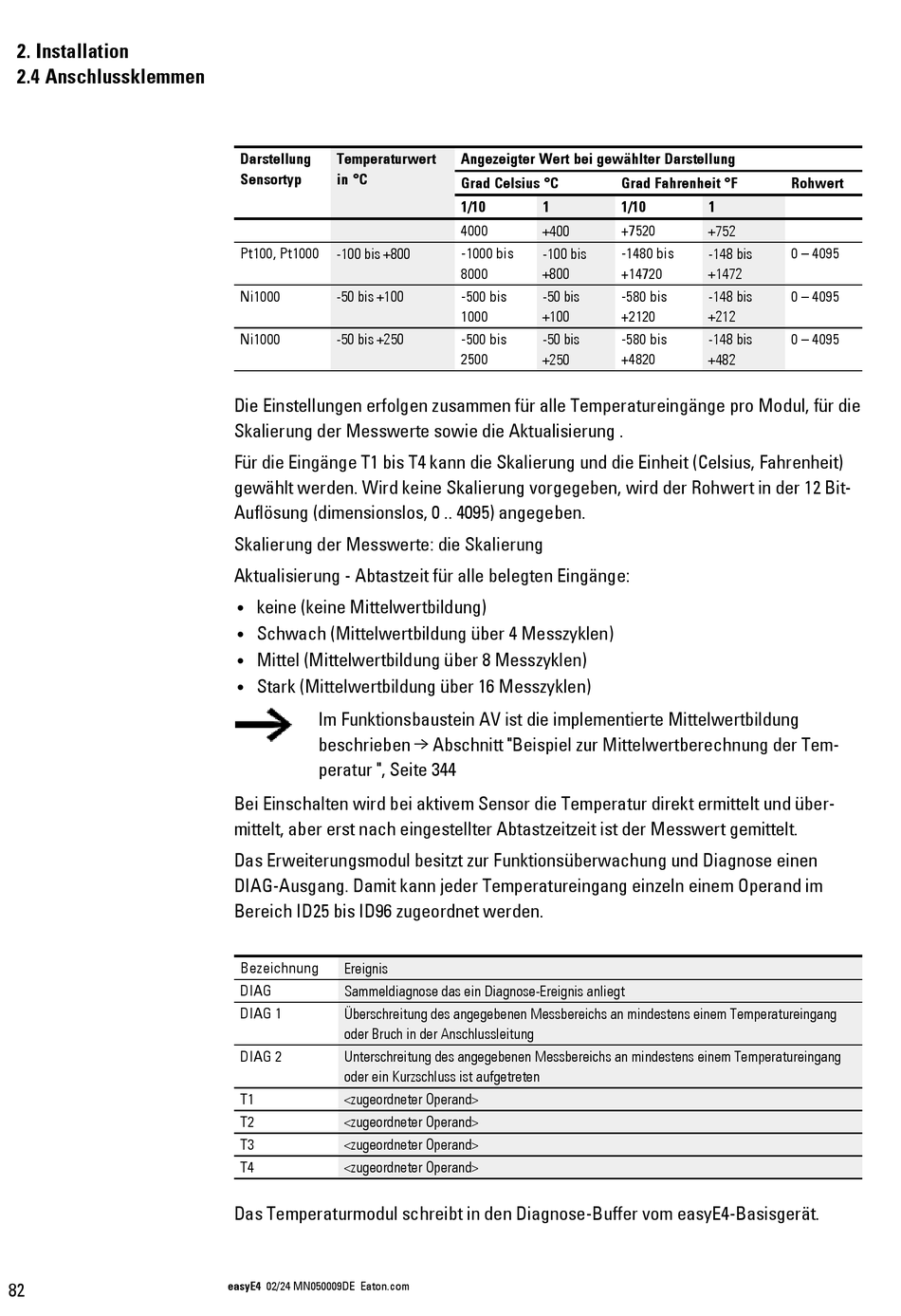

2. Installation
2.4 Anschlussklemmen
82
Darstellung Temperaturwert
Sensortyp in °C
Pt100, Pt1000 -100 bis +800
Ni1000 -50 bis +100
Ni1000 -50 bis +250
Die Einstellungen erfolgen zusammen für alle Temperatureingänge pro Modul, für die
Skalierung der Messwerte sowie die Aktualisierung .
Für die Eingänge T1 bis T4 kann die Skalierung und die Einheit (Celsius, Fahrenheit)
gewählt werden. Wird keine Skalierung vorgegeben, wird der Rohwert in der 12 Bit-
Auflösung (dimensionslos, 0 .. 4095) angegeben.
Skalierung der Messwerte: die Skalierung
Aktualisierung - Abtastzeit für alle belegten Eingänge:
keine (keine Mittelwertbildung)
l
Schwach (Mittelwertbildung über 4 Messzyklen)
l
Mittel (Mittelwertbildung über 8 Messzyklen)
l
Stark (Mittelwertbildung über 16 Messzyklen)
l
Im Funktionsbaustein AV ist die implementierte Mittelwertbildung
beschrieben → Abschnitt "Beispiel zur Mittelwertberechnung der Tem-
peratur ", Seite 344
Bei Einschalten wird bei aktivem Sensor die Temperatur direkt ermittelt und über-
mittelt, aber erst nach eingestellter Abtastzeitzeit ist der Messwert gemittelt.
Das Erweiterungsmodul besitzt zur Funktionsüberwachung und Diagnose einen
DIAG-Ausgang. Damit kann jeder Temperatureingang einzeln einem Operand im
Bereich ID25 bis ID96 zugeordnet werden.
Bezeichnung Ereignis
DIAG Sammeldiagnose das ein Diagnose-Ereignis anliegt
DIAG 1 Überschreitung des angegebenen Messbereichs an mindestens einem Temperatureingang
oder Bruch in der Anschlussleitung
DIAG 2 Unterschreitung des angegebenen Messbereichs an mindestens einem Temperatureingang
oder ein Kurzschluss ist aufgetreten
T1 <zugeordneter Operand>
T2
<zugeordneter Operand>
T3
<zugeordneter Operand>
T4 <zugeordneter Operand>
Das Temperaturmodul schreibt in den Diagnose-Buffer vom easyE4-Basisgerät.
easyE4 02/24 MN050009DE Eaton.com
Angezeigter Wert bei gewählter Darstellung
Grad Celsius °C
1/10 1
4000 +400
-1000 bis -100 bis
8000
+800
-500 bis -50 bis
1000 +100
-500 bis -50 bis
2500 +250
Grad Fahrenheit °F Rohwert
1/10 1
+7520 +752
-1480 bis -148 bis 0 – 4095
+14720
+1472
-580 bis -148 bis 0 – 4095
+2120 +212
-580 bis -148 bis 0 – 4095
+4820 +482
