6. Funktionsbausteine
6.1 Herstellerbausteine
300

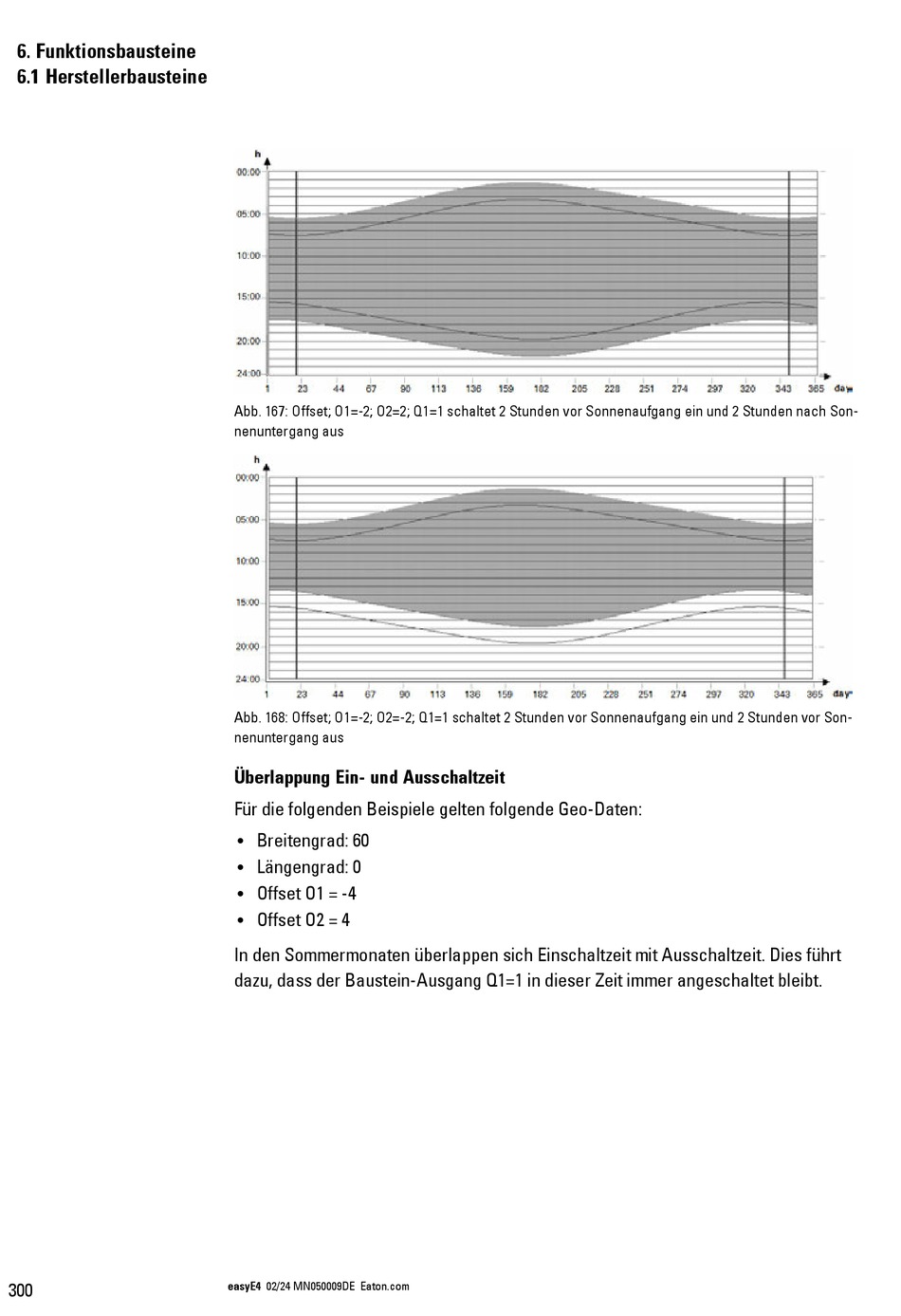

Abb. 167: Offset; O1=-2; O2=2; Q1=1 schaltet 2 Stunden vor Sonnenaufgang ein und 2 Stunden nach Son-
nenuntergang aus
Abb. 168: Offset; O1=-2; O2=-2; Q1=1 schaltet 2 Stunden vor Sonnenaufgang ein und 2 Stunden vor Son-
nenuntergang aus
Überlappung Ein- und Ausschaltzeit
Für die folgenden Beispiele gelten folgende Geo-Daten:
Breitengrad: 60
l
Längengrad: 0
l
Offset O1 = -4
l
Offset O2 = 4
l
In den Sommermonaten überlappen sich Einschaltzeit mit Ausschaltzeit. Dies führt
dazu, dass der Baustein-Ausgang Q1=1 in dieser Zeit immer angeschaltet bleibt.
