1. Beschreibung der Steuerrelais easyE4
1.3 Geräteausführungen - Varianten und Typen
1.3 Geräteausführungen - Varianten und Typen
1.3.1 Varianten der Basisgeräte
26
Alle easyE4-Geräte sind ausgestattet mit einer Firmware.
Die Basisgeräte der Serie easyE4 verfügen über
einen microSD-Speicherkarten-Slot
l
eine Ethernet-Schnittstelle (10/100 Mbit/s) als Kommunikation- oder Netzwerk-
l
Schnittstelle.
Jedes Basisgerät kann mit bis zu 11 Erweiterungen aus der Serie easyE4 im Funk-
tionsumfang angepasst werden.
easy Kommunikationsmodule EASY-COM-... können mit einem easyE4-Basisgerät ab
der Generation 05 eingesetzt werden.
Die verfügbaren Varianten der Basisgeräte unterscheiden sich durch
die Art der Betriebsspannung - UC, DC oder AC
l
der Art der Ausgänge - Relais oder Transistor
l
die Art der Anschlusstechnik - Schraubklemmen oder Push-In-Klemmen
l
und
in der Art der Bedienung - mit Display und Tasten oder mit LED-Anzeige.
l

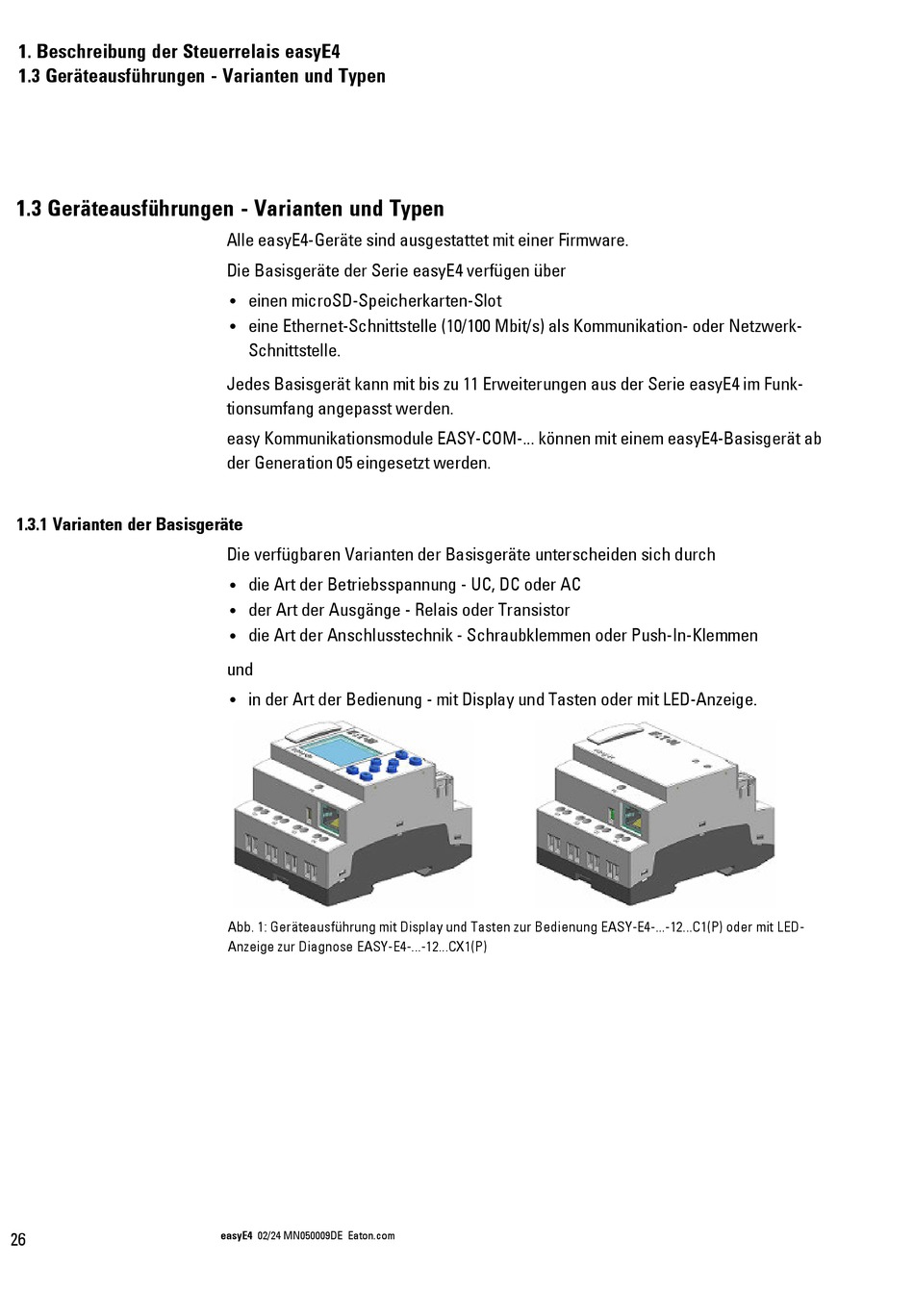

Abb. 1: Geräteausführung mit Display und Tasten zur Bedienung EASY-E4-...-12...C1(P) oder mit LED-
Anzeige zur Diagnose EASY-E4-...-12...CX1(P)
