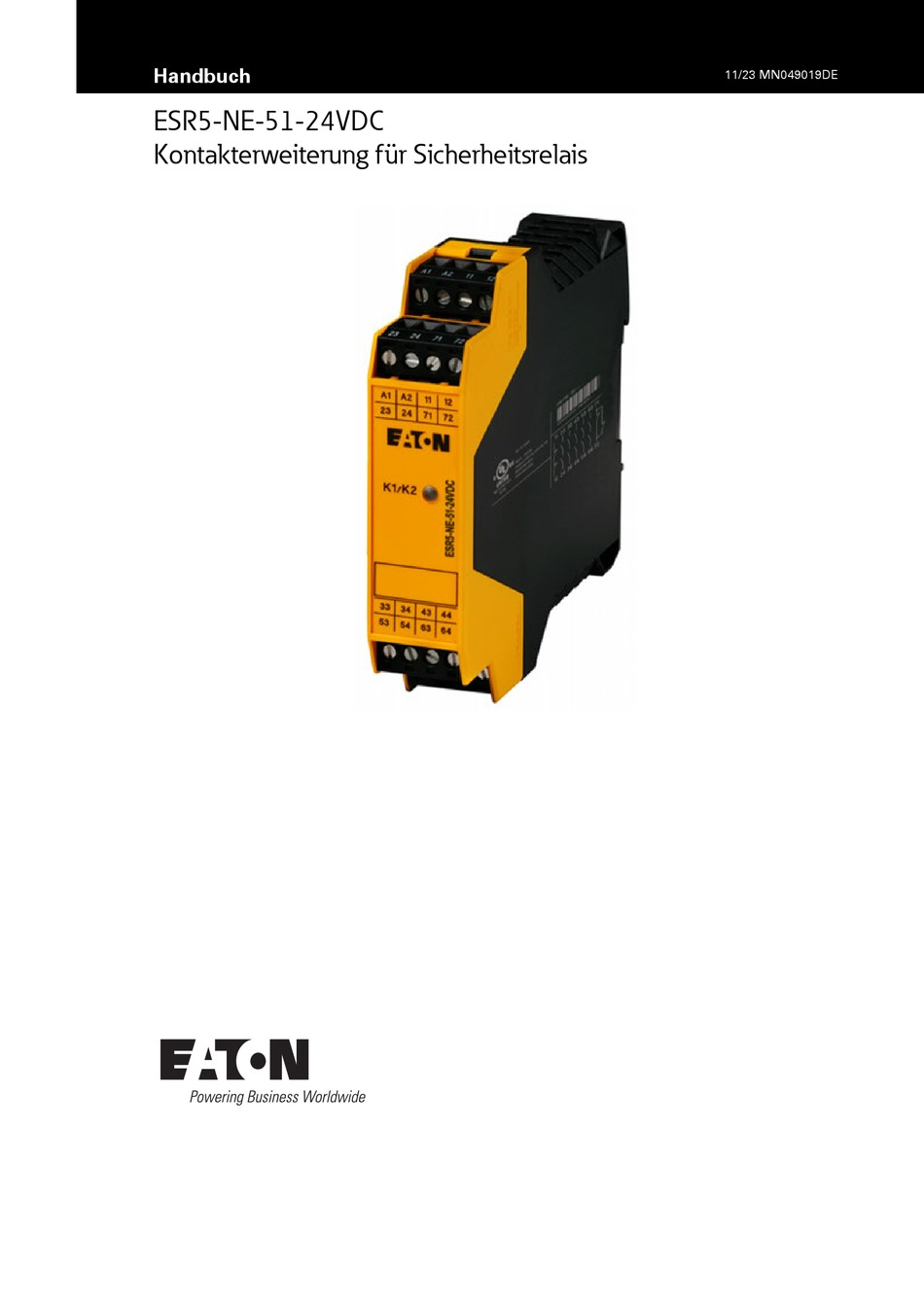

- Seite 1 Handbuch 11/23 MN049019DE ESR5-NE-51-24VDC Kontakterweiterung für Sicherheitsrelais...
- Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Zustimmung der Firma Eaton Industries GmbH, Bonn, reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 3: Gefährliche Elektrische Spannung
Gefahr! Gefährliche elektrische Spannung! Vor Beginn der Installationsarbeiten • Gerät spannungsfrei schalten • Bei 24-Volt-Versorgung ist auf eine sichere elektrische Trennung der Kleinspannung zu achten. Es dürfen nur • Gegen Wiedereinschalten sichern Netzgeräte verwendet werden, die die Forderungen der • Spannungsfreiheit feststellen IEC 60 364-4-41 bzw. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Zu diesem Handbuch............... 3 Änderungsprotokoll..............3 Zielgruppe .................. 4 Weitere Dokumente ..............4 Abkürzungen und Symbole ............5 Beschreibung ESR5-NE-51-24VDC ......... 6 Bestimmungsgemäße Verwendung .......... 6 Mögliche Signalgeber ..............6 Kontaktausführung..............6 Ansteuerung ................7 Erreichbare Sicherheitsintegrität..........7 Weitere Merkmale ..............7 Zulassungen................ - Seite 5 Diagnose .................. 28 4.3.1 Allgemeine Zustände ............... 28 4.3.2 Fehlermeldungen ..............28 Applikationsbeispiel .............. 29 Zweikanalige NOT-HALT-Überwachung mit Kontakterweiterung29 Anhang..................30 Datenblatt und Bestelldaten............. 30 Technische Daten ..............30 Interface-Typ (ZVEI-Klassifizierung) .......... 35 Glossary .................. 37 ESR5-NE-51-24VDC 11/23 MN049019DE Eaton.com...
-
Seite 6: Zu Diesem Handbuch
Das vorliegende Handbuch beinhaltet die Informationen, die für einen korrek- ten und sicheren Umgang mit dem ESR5-NE-51-24VDC notwendig sind. Das Handbuch zum ESR5-NE-51-24VDC gilt als Bestandteil des Gerätes und muss, dem Benutzer ständig zugänglich, in deren Nähe aufbewahrt werden. Das vorliegende Handbuch beschreibt alle Lebensphasen des Gerätes: Transport, Installation, Inbetriebnahme, Instandhaltung, Lagerung und Ent- sorgung. -
Seite 7: Zielgruppe
0.3 Weitere Dokumente Weitere Informationen finden Sie in den mitgeltenden Dokumenten: • IL049015ZU • Datenblatt zum Sicherheitsrelais ESR5-NE-51-24VDC, Artikel-Nr. 401063 ACHTUNG Arbeiten Sie mit der aktuellsten Dokumentation zum Gerät. ￫ Die aktuellste Ausgabe dieser Dokumentation sowie der mitgel- tenden Dokumente finden Sie im Internet unter Eaton.com/esr5. -
Seite 8: Abkürzungen Und Symbole
Warnt vor gefährlichen Situationen, die möglicherweise zu leichten Verletzungen führen. WARNUNG Warnt vor gefährlichen Situationen, die möglicherweise zu schweren Verletzungen oder zum Tod führen. Warnhinweise vor Sachschäden ACHTUNG Warnt vor möglichen Sachschäden. Tipps ￫ Weist auf nützliche Tipps hin. ESR5-NE-51-24VDC 11/23 MN049019DE Eaton.com... -
Seite 9: Beschreibung Esr5-Ne-51-24Vdc
ESR5-NE-51-24VDC Stromkreise sicherheitsgerichtet unterbrochen. Jegliche andere Verwendung muss vorab mit dem Hersteller abgeklärt wer- den. Das ESR5-NE-51-24VDC ist für den Betrieb in Schaltschränken oder Einhau- sungen mit einer Schutzklasse von mindestens IP54 zugelassen. Das ESR5-NE-51-24VDC darf ausschließlich an Orten eingesetzt werden, für die das Gerät zugelassen ist. -
Seite 10: Ansteuerung
In Verbindung mit einem geeigneten Basisgerät als Auswerteeinheit und abhängig von der Applikation geeignet bis Kategorie 4, PL e (EN ISO 13849-1), SIL 3 (EN IEC 62061) 1.6 Weitere Merkmale • Verstärkte Isolierung • Steckbare Schraubklemmen • 22.5 mm Gehäusebreite 1.7 Zulassungen Product Safety Functional Safety ID 0600000000 ESR5-NE-51-24VDC 11/23 MN049019DE Eaton.com... -

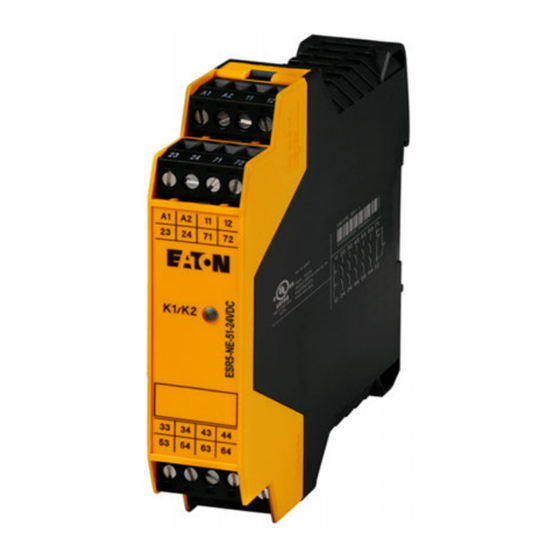

Seite 11: Bedien- Und Anzeigeelemente
A1, A2 – Anschluss Versorgungsspannung f 11, 12 – Rückmeldestrompfad, unverzögert g 23, 24 – Freigabestrompfad, unverzögert h 71,72 - Meldestrompfad, unverzögert ￫ Auf dem Gehäuse finden Sie unter dem CE-Kennzeichen das Baujahr des Geräts. XX/XX = Kalenderwoche / Jahr ESR5-NE-51-24VDC 11/23 MN049019DE Eaton.com... -
Seite 12: Funktionsbeschreibung
1 Beschreibung ESR5-NE-51-24VDC 1.9 Funktionsbeschreibung Das ESR5-NE-51-24VDC stellt einem geeigneten Basisgerät zusätzliche Aus- gangskontakte zum sicheren Abschalten zur Verfügung. Ein- oder zweikanalige Beschaltung Das externe Freigabesignal des Basisgerätes wird an A1 geschaltet. Optional kann das externe Freigabesignal des Basisgerätes zusätzlich an A2 geschaltet werden. -
Seite 13: Funktions- Und Zeitdiagramme
1.10 Funktions- und Zeitdiagramme Zeitdiagramm automatischer Start A1/A2 23/24; 33/34; 43/44; 53/54; 63/64 11/12; 71/72 Abbildung 2: Zeitdiagramm automatischer Start Bezeichnung Erklärung A1/A2 Spannungsversorgung/Ansteuerung 23/24, 33/34, 43/44, Freigabestrompfade, unverzögert 53/54, 63/64 11/12 Rückmeldestrompfad, unverzögert 71/72 Meldestrompfad, unverzögert ESR5-NE-51-24VDC 11/23 MN049019DE Eaton.com... -
Seite 14: Berechnung Der Verlustleistung
+ P Gesamt Eingang Kontakt also ² ² = U / (U ) + n x I x 200 mΩ Gesamt oder ² ² ² ² = U / (U ) + (I + I + … + I ) x 200 mΩ Gesamt Verlustleistung in mW Angelegte Betriebsspannung Eingangsnennspannung Eingangsstrom Anzahl der verwendeten Freigabestrompfade Kontaktlaststrom ESR5-NE-51-24VDC 11/23 MN049019DE Eaton.com... -
Seite 15: Blockschaltbild
Die verstärkte Isolierung (z. B. durch größere Luft- und Kriech- strecken der Leiterbahnen) wird eine Überspannungskategorie höher als die Basisisolierung ausgelegt. Daher ist die Vermi- ≤ schung von sicheren Kleinspannungsstromkreisen U 25 V AC ≤ oder U 60 V DC und Stromkreisen mit höherer Spannung möglich. ESR5-NE-51-24VDC 11/23 MN049019DE Eaton.com... -
Seite 16: Derating
Abbildung 4: Derating-Kurve – vertikale oder horizontale Einbaulage, ohne Abstand 1.13.1 Einsatz in Höhen größer 2000 m ü. NN ￫ Der folgende Abschnitt beschreibt die besonderen Bedingun- gen für den Einsatz eines ESR5-NE-51-24VDC in Höhen größer als 2000 m ü. NN. Beachten Sie dabei die gerätespezifischen Daten (technische Daten, Derating etc.). -
Seite 17: Lastkurve - Ohmsche Last
Beispiel ≈ 27 °C x 0,906 24 °C ≈ 55 °C x 0,906 49 °C [°C] Abbildung 5: Beispiel: verschobene Derating-Kurve (blau) bei Einsatzhöhe 3000 m ü NN 1.14 Lastkurve – Ohmsche Last 1000 I [A] Abbildung 6: Lastkurve des Relais – Ohmsche Last ESR5-NE-51-24VDC 11/23 MN049019DE Eaton.com... -
Seite 18: Sicherheitsvorschriften
Betrieb ist nicht mehr sichergestellt! Wechseln Sie das Gerät nach dem ersten Fehler unbedingt aus! Reparaturen am Gerät, insbesondere das Öffnen des Gehäuses, dürfen nur vom Hersteller oder einer vom Hersteller beauftrag- ten Person vorgenommen werden. Andernfalls erlischt jegliche Gewährleistung! ESR5-NE-51-24VDC 11/23 MN049019DE Eaton.com... - Seite 19 ACHTUNG Beachten Sie die Sicherheitsvorschriften zum ESR5-NE-51- 24VDC! Vor dem Arbeiten mit dem ESR5-NE-51-24VDC muss das Kapi- tel zu den Sicherheitsvorschriften von allen Personen, die mit dem Kontakterweiterung für Sicherheitsrelais arbeiten, gelesen und verstanden worden sein. ESR5-NE-51-24VDC 11/23 MN049019DE Eaton.com...
-
Seite 20: Obligatorisches, Personelles
Das vorliegende Handbuch gilt als Bestandteil des Gerätes ESR5-NE-51- 24VDC und muss dem Benutzer ständig zugänglich, in deren Nähe aufbe- wahrt werden. Weitere mitgeltende Dokumente und Informationen zum ESR5-NE-51- 24VDC, wie z.B. die Montageanleitung, finden Sie im Internet, im Eaton Download-Center Dokumentation und auf den Produktseiten. Eaton.com/documentation Eaton.com/esr5 WARNUNG ... -
Seite 21: Installation, Wartung Und Entsorgung
Normen und sicherheitstechnischen Regeln ange- schlossen, montiert, gewartet und entsorgt wird. VORSICHT Installation erfordert Elektro-Fachkraft Ein ESR5-NE-51-24VDC darf nur von einer Elektrofachkraft oder einer Person, die mit elektrotechnischer Installation vertraut ist, montiert und angeschlossen werden. ￫... -
Seite 22: Gerätespezifische Gefahren
Stellen Sie sicher, dass die Ausgangsspannung der Spannungsversor- gung 24 V DC -20 % / +10 % auch im Fehlerfall nicht überschreitet. 2.3.3 Vertauschen und Verpolen der Anschlüsse ▶ Treffen Sie Maßnahmen gegen Vertauschen, Verpolen und Manipulation an den Anschlüssen. ESR5-NE-51-24VDC 11/23 MN049019DE Eaton.com... -
Seite 23: Im Betrieb
2.5 Defekte Geräte Die Geräte sind nach einem Fehler ggf. beschädigt und gelten als defekt. Ein einwandfreier Betrieb ist nicht mehr sichergestellt. ▶ Wechseln Sie das ESR5-NE-51-24VDC nach dem ersten Fehler unbe- dingt aus! VORSICHT ZERSTÖRUNG Reparaturen am Gerät, insbesondere das Öffnen des Gehäuses, dürfen nur vom Hersteller vorgenommen werden. -
Seite 24: Sicherheit Von Maschinen Oder Anlagen Gewährleisten
Dies garantiert jedoch nicht die funktionale Sicherheit der gesamten Maschine oder Anlage. Um den gewünschten Sicherheitslevel der gesamten Maschine oder Anlage erreichen zu können, definieren Sie für die Maschine oder Anlage die Sicherheitsanforderungen und wie sie technisch und organi- satorisch realisiert werden müssen. ESR5-NE-51-24VDC 11/23 MN049019DE Eaton.com... -
Seite 25: Installation
3 Installation 3 Installation VORSICHT Installation erfordert Elektro-Fachkraft Ein ESR5-NE-51-24VDC darf nur von einer Elektrofachkraft oder einer Person, die mit elektrotechnischer Installation vertraut ist, montiert und angeschlossen werden. WARNUNG Gefahr durch elektrische Spannung! Alle Installationsarbeiten sind im spannungslosen Zustand der gesamten Anlage durchzuführen. -
Seite 26: Voraussetzungen An Den Einsatzort
Bewahren Sie das Dokument IL049015ZU auf und/oder geben Sie diese an den Endkunden weiter. Fehlende Teile oder Beschädigungen Fallen Ihnen bei der Kontrolle Unregelmäßigkeiten auf wenden Sie sich an Ihren Händler oder den Eaton Service +1 877-386-2273 (en) / 877-ETN-CARE (877-386-2273). 3.3 Montage und Demontage ▶... -
Seite 27: Anschluss
(5 - 7 lb-in) Abbildung 8: Anschluss der Leitungen ￫ Für den Anschluss von flexiblen Leitungen wird die Verwen- dung von Aderendhülsen empfohlen. ￫ Verwenden Sie Kupferdraht, der bis zu 60 °C / 75 °C zugelassen ist, zur Einhaltung der UL-Approbation. ESR5-NE-51-24VDC 11/23 MN049019DE Eaton.com... -
Seite 28: Anschluss An Das Basisgerät
Für einen zweikanaligen Betrieb schließen Sie das Basisgerät zusätzlich an A2 der Kontakterweiterung an. 23 31 63 71 ESR5-NE-51-24VDC 24 32 24 V DC Abbildung 11: Zweikanaliger Anschluss mit Einbindung des Rückmeldestrompfads und extern überwachten Kontakten ESR5-NE-51-24VDC 11/23 MN049019DE Eaton.com... -
Seite 29: Instandhaltung
Prüfen Sie, ob die Sicherheitsfunktion korrekt ausgeführt wird, ▶ indem Sie das Basisgerät und somit auch die Kontakterweiterung über die Sensorkreise wieder einschalten. Wenn das ESR5-NE-51-24VDC nicht wieder einschaltet, ist der Proof-Test fehlerhaft. Das Gerät gilt als defekt. ￫ Abschnitt 2.5, „Defekte Geräte“, Seite 20 WARNUNG... -
Seite 30: Lagerung Und Transport
Das Gerät kann bei Bedarf ausgetauscht werden. Beachten Sie beim Austausch: • gleichen Gerätetyp verwenden • gleiche oder höhere Hardware/Firmware-Version nutzen. VORSICHT ZERSTÖRUNG Reparaturen am Gerät, insbesondere das Öffnen des Gehäuses, dürfen nur vom Hersteller vorgenommen werden. ESR5-NE-51-24VDC 11/23 MN049019DE Eaton.com... -
Seite 31: Diagnose
4 Instandhaltung 4.3 Diagnose Das Kontakterweiterung für Sicherheitsrelais ESR5-NE-51-24VDC führt keine eigenen Diagnosen durch. Eine Diagnose kann durch die Einbindung des Rückmeldestrompfades an ein angeschlossenes Basisgerät erfolgen. 4.3.1 Allgemeine Zustände Tabelle 1: Diagnose - Allgemeine Zustände Zustand Bemerkung K1/K2 ●... -
Seite 32: Applikationsbeispiel
S2 2 43 53 (GND) ESR5-...-24VDC ESR5-NE-51-24VDC ( ) ( ) ③ (N ) Abbildung 12: Zweikanalige Not-Halt-Überwachung mit Kontakterweiterung a S1 – NOT-HALT-Taster b S2 – Manuelle Rückstelleinrichtung c K3 - K8 – Zwangsgeführte Schütze ESR5-NE-51-24VDC 11/23 MN049019DE Eaton.com... -
Seite 33: Anhang
Leistungsaufnahme an U Einschaltstrom Filterzeit Schutzbeschaltung Suppressordiode Anschlussdaten Leiterquerschnitt, starr 0,2 mm - 2,5 mm Leiterquerschnitt, flexibel 0,2 mm - 2,5 mm Leiterquerschnitt, AWG/kcmil 24 - 12 Abisolierlänge 7 mm Schraubengewinde Anzugsdrehmoment 0,5 Nm ..0,6 Nm ESR5-NE-51-24VDC 11/23 MN049019DE Eaton.com... - Seite 34 + ... + I Schaltleistung min. 100 mW Schaltfrequenz max. 1 Hz Lebensdauer mechanisch 10x 10 Schaltspiele Schaltvermögen nach IEC 60947-5-1 3 A (AC15) 5 A (DC13) Ausgangssicherung 10 A gL/gG 4 A gL/gG (für Low-Demand-Applikationen) ESR5-NE-51-24VDC 11/23 MN049019DE Eaton.com...
- Seite 35 10 A gL/gG Zeiten Typ. Anzugszeit bei U < 25 ms (Us bei Ansteuerung über A1) Typ. Ansprechzeit bei U Typ. Rückfallzeit bei U < 25 ms (Us bei Ansteuerung über A1) Wiederanlaufzeit Wiederbereitschaftszeit <1 s Startimpulsdauer ESR5-NE-51-24VDC 11/23 MN049019DE Eaton.com...
- Seite 36 16,6 W (bei U = 26,4 V, I ² = 72 A²; =2,2W+14,4 W) Gesamt max Hinweis zur Verlustleistung Siehe Kapitel "Berechnung der Verlustleistung" Abmessungen B x H x T 22,5 x 99 x 114,5 mm Konformität/Zulassungen Konformität Zulassungen Product Safety Functional Safety ID 0600000000 ESR5-NE-51-24VDC 11/23 MN049019DE Eaton.com...
- Seite 37 Applikation) Gebrauchsdauer 240 Monate Für Applikationen in PL e ist eine Anforderungsrate der Sicherheitsfunktion von einmal pro Monat erforderlich. Sicherheitstechnische Kenngrößen für EN IEC 62061 3 (in Verbindung mit geeignetem Basisgerät und abhängig von der Applikation) ESR5-NE-51-24VDC 11/23 MN049019DE Eaton.com...
-
Seite 38: Interface-Typ (Zvei-Klassifizierung)
250 V AC Innenwiderstand R Load ≥ 1 A Load ≥ 10 mA (im geschalteten Zustand) ≤ 100 mΩ ≤ 20 Ω Lastkapazität C siehe Schaltvermögen Induktive Last L siehe Schaltvermögen Potenzialfreiheit Zusatzmaßnahme M Die Ausgänge sind keine Typen nach IEC 61131-2. ESR5-NE-51-24VDC 11/23 MN049019DE Eaton.com... - Seite 39 Interface-Typ C0 Quelle Parameter min. typ. max. Testimpulsdauer t Testimpulsintervall T Nennstrom I Lastkapazität C siehe Schaltvermögen Induktive Last L siehe Schaltvermögen Zusatzmaßnahme M Die Eingänge sind keine Typen nach IEC 61131-2. Am Ausgang werden keine Testpulse ausgegeben. ESR5-NE-51-24VDC 11/23 MN049019DE Eaton.com...
-
Seite 40: Glossary
Wahrscheinlichkeit eines gefährlichen Ausfalls pro Stunde Safety Integrity Level Sicherheits-Integritätslevel SRCF Safety-Related Control Function Sicherheitsbezogene Steuerungsfunktion SRECS Safety-Related Electrical Control System Sicherheitsbezogenes elektrisches, elektronisches, programmierbar elektronisches Steuerungssystem Safety-Related Part Sicherheitsbezogenes Teil SRP/CS Safety-Related Parts of Control System Sicherheitsbezogenes Teil einer Steuerung ESR5-NE-51-24VDC 11/23 MN049019DE Eaton.com... - Seite 41 Eaton ist ein intelligentes Energiemanagementunternehmen, das sich dem Ziel verschrieben hat, für mehr Lebensqualität zu sorgen und die Umwelt zu schützen. Wir handeln verantwortlich und nachhaltig und unterstützen unsere Kunden beim Energiemanagement – heute und in Zukunft. Wir setzen auf die globalen Wachstumstrends Elektrifizierung und Digitalisierung und beschleunigen so die Umstellung der Welt auf erneuerbare Energien, tragen zur Lösung der weltweit dringendsten Herausforderungen im...
