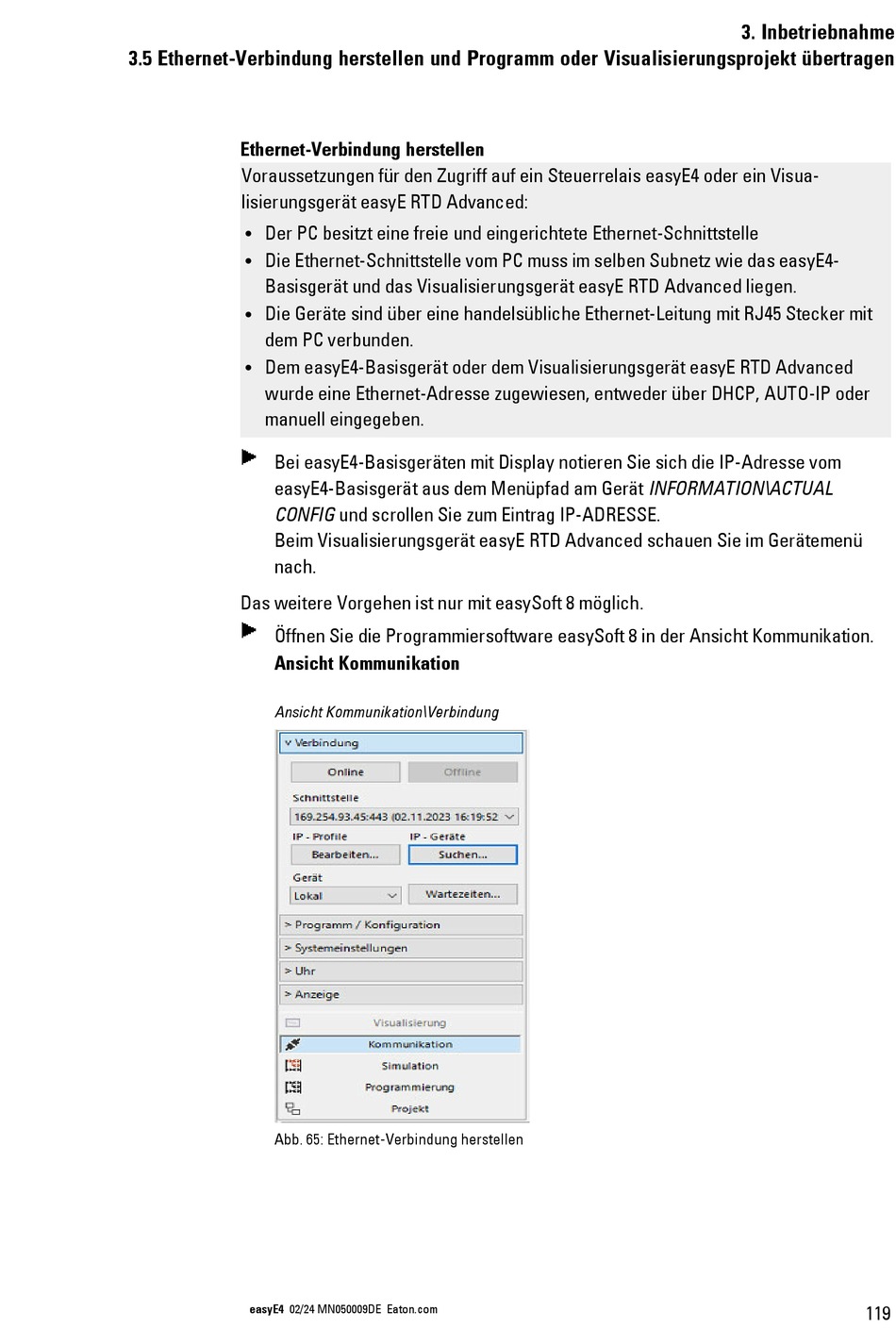

3.5 Ethernet-Verbindung herstellen und Programm oder Visualisierungsprojekt übertragen
Ethernet-Verbindung herstellen
Voraussetzungen für den Zugriff auf ein Steuerrelais easyE4 oder ein Visua-
lisierungsgerät easyE RTD Advanced:
Der PC besitzt eine freie und eingerichtete Ethernet-Schnittstelle
l
Die Ethernet-Schnittstelle vom PC muss im selben Subnetz wie das easyE4-
l
Basisgerät und das Visualisierungsgerät easyE RTD Advanced liegen.
Die Geräte sind über eine handelsübliche Ethernet-Leitung mit RJ45 Stecker mit
l
dem PC verbunden.
Dem easyE4-Basisgerät oder dem Visualisierungsgerät easyE RTD Advanced
l
wurde eine Ethernet-Adresse zugewiesen, entweder über DHCP, AUTO-IP oder
manuell eingegeben.
Bei easyE4-Basisgeräten mit Display notieren Sie sich die IP-Adresse vom
easyE4-Basisgerät aus dem Menüpfad am Gerät INFORMATION\ACTUAL
CONFIG und scrollen Sie zum Eintrag IP-ADRESSE.
Beim Visualisierungsgerät easyE RTD Advanced schauen Sie im Gerätemenü
nach.
Das weitere Vorgehen ist nur mit easySoft 8 möglich.
Öffnen Sie die Programmiersoftware easySoft 8 in der Ansicht Kommunikation.
Ansicht Kommunikation
Ansicht Kommunikation\Verbindung
Abb. 65: Ethernet-Verbindung herstellen
