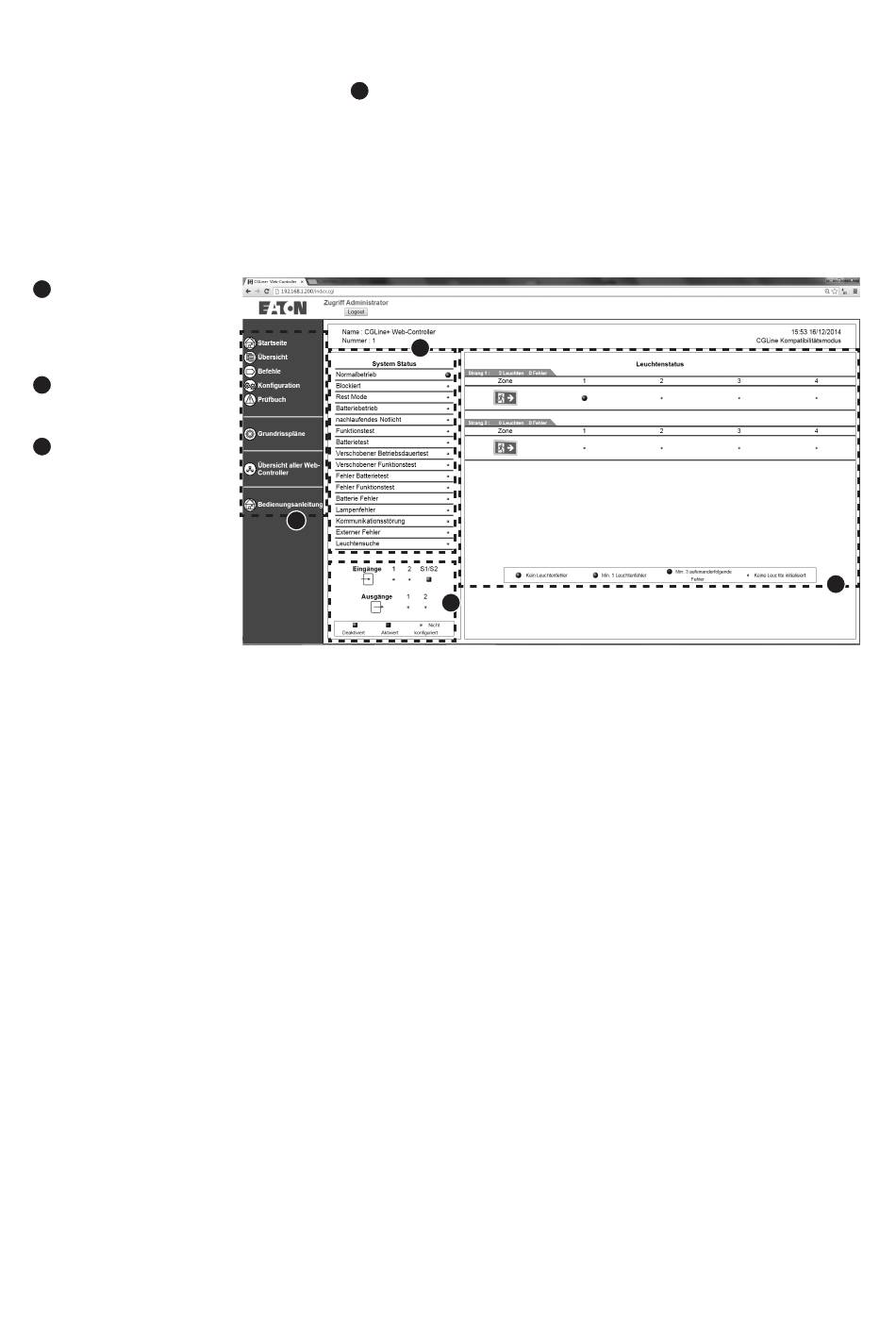

7.2 Startbild nach der Anmeldung

Nach erfolgtem Login erscheint im linken Bereich
Startseite: Über Home gelangt man jederzeit zurück ins Startbild nach der Anmeldung
•
Übersicht: Erlaubt die Ansicht aller installerierten und gestörten Leuchten (alle/je Zone)
•
Befehle: In diesem Menü lassen sich Befehle zu den Leuchten senden, z.B. FT Start
•
Konfiguration: Generelle Einstellungen zum CGLine+ Web Compact Controller, z.B. IP-Settings
•
Prüfbuch: Anzeige der letzten 100 Ereignisse des Prüfbuches auf der SD-Karte
•
Grundrisspläne: Darstellung von Leuchten in Grundrissbildern je Zone
•
Übersicht aller Web-Controller:
•
CGLine+ Web Compact Controller im Netzwerk
2 : Summenstatusanzeige
des Gesamtsystemes
z.B. Funktionstest =
min. 1 Leuchte ist im
Funktions-test
3 : Statusanzeige der
digitalen Ein- und
Ausgänge
4 : Anzeige der Stränge
1 bis 2 bzw. 1 bis 4 mit
Statusanzeige je Zone
1 bis 8.
Statusanzeige Zone:
Grün = Alle Leuchten in
•
Normalbetrieb
Gelb = Min. 1 Leuchte in
•
Funktionstest oder
betriebsdauertest
Rot = Min. 1 Leuchte
•
gestört, z.B Leucht-
mittelfehler
1
das Navigationsmenü:
Anzeige der Zonen-Summenmeldungen weiterer installierter
1
CGLine+ Web Compact Controller
2
3
