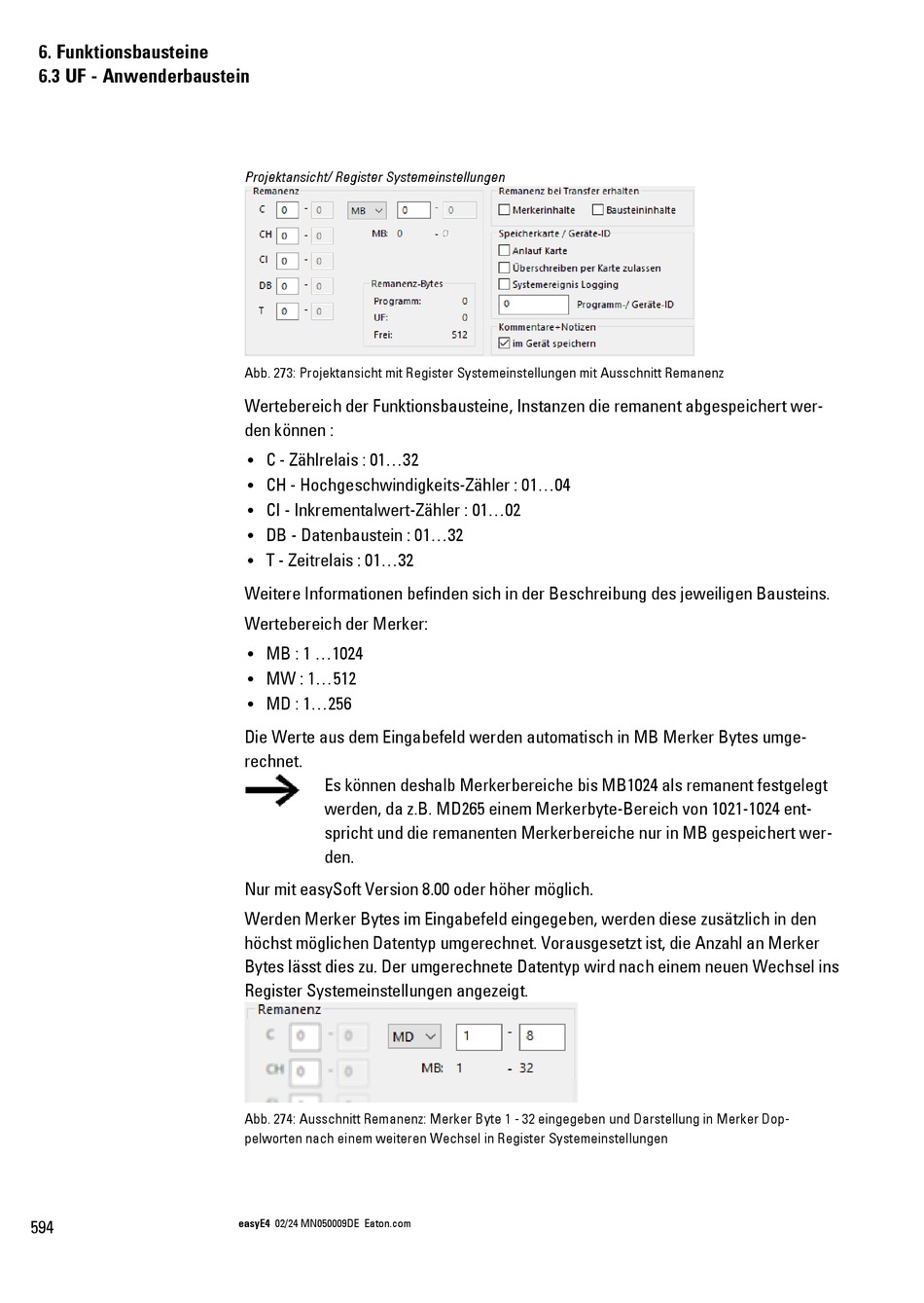

Eaton easyE4 Handbuch Seite 598

6. Funktionsbausteine
6.3 UF - Anwenderbaustein
594
Projektansicht/ Register Systemeinstellungen
Abb. 273: Projektansicht mit Register Systemeinstellungen mit Ausschnitt Remanenz
Wertebereich der Funktionsbausteine, Instanzen die remanent abgespeichert wer-
den können :
C - Zählrelais : 01...32
l
CH - Hochgeschwindigkeits-Zähler : 01...04
l
CI - Inkrementalwert-Zähler : 01...02
l
DB - Datenbaustein : 01...32
l
T - Zeitrelais : 01...32
l
Weitere Informationen befinden sich in der Beschreibung des jeweiligen Bausteins.
Wertebereich der Merker:
MB : 1 ...1024
l
MW : 1...512
l
MD : 1...256
l
Die Werte aus dem Eingabefeld werden automatisch in MB Merker Bytes umge-
rechnet.
Es können deshalb Merkerbereiche bis MB1024 als remanent festgelegt
werden, da z.B. MD265 einem Merkerbyte-Bereich von 1021-1024 ent-
spricht und die remanenten Merkerbereiche nur in MB gespeichert wer-
den.
Nur mit easySoft Version 8.00 oder höher möglich.
Werden Merker Bytes im Eingabefeld eingegeben, werden diese zusätzlich in den
höchst möglichen Datentyp umgerechnet. Vorausgesetzt ist, die Anzahl an Merker
Bytes lässt dies zu. Der umgerechnete Datentyp wird nach einem neuen Wechsel ins
Register Systemeinstellungen angezeigt.
Abb. 274: Ausschnitt Remanenz: Merker Byte 1 - 32 eingegeben und Darstellung in Merker Dop-
pelworten nach einem weiteren Wechsel in Register Systemeinstellungen
