6. Funktionsbausteine
6.2 Interrupt-Bausteine
570
Beispiel mit zwei Zähleingängen in easySoft 8
Geräte-Eingang I1: Zähleingang Vorwärts C+
Geräte-Eingang I2: Zähleingang Rückwärts C-
Wenn der IST-Wert den SOLL-Wert des Bausteins erreicht hat, wird der Interrupt
ausgelöst. Das Interrupt-Programm setzt den Geräte-Ausgang Q1 zurück auf Q1=0.
Weiterhin wird mit Q01=1 der Baustein-Ausgang Q1 =1 gesetzt und der Merker M250
des Hauptprogrammes auf 1 gesetzt. Damit wird der Containerzustand gemeldet.

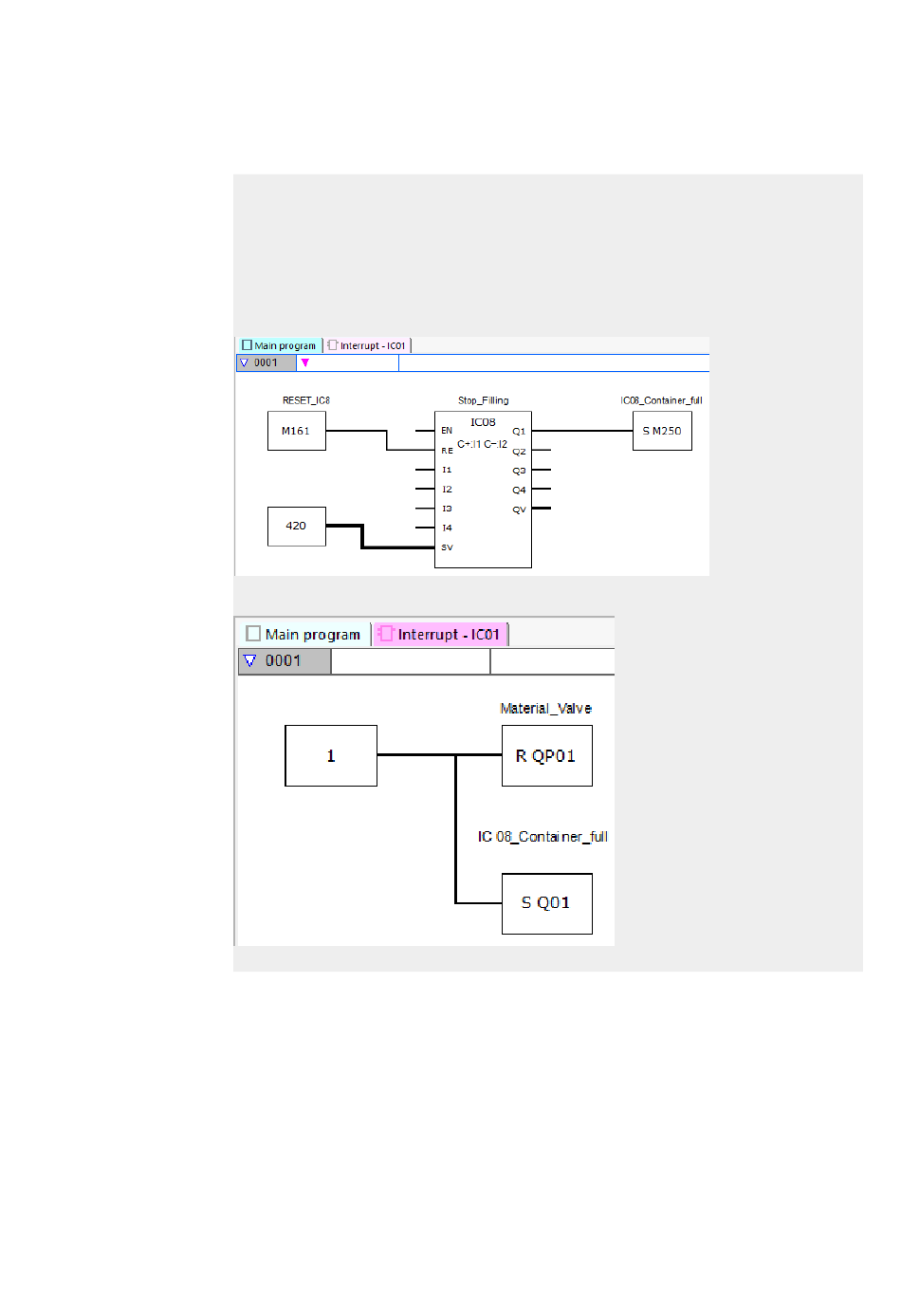

Abb. 259: easySoft 8 Hauptprogramm zwei Zähleingänge
Abb. 260: easySoft 8 Interrupt-Programm zwei Zähleingänge
