6. Funktionsbausteine
6.1 Herstellerbausteine
Wenn sich mehrere Elemente Wertanzeige überschneiden wird dies durch rote – Zei-
chen angezeigt. Die Plausibilitätskontrolle zeigt eine entsprechende Fehlermeldung
aus.

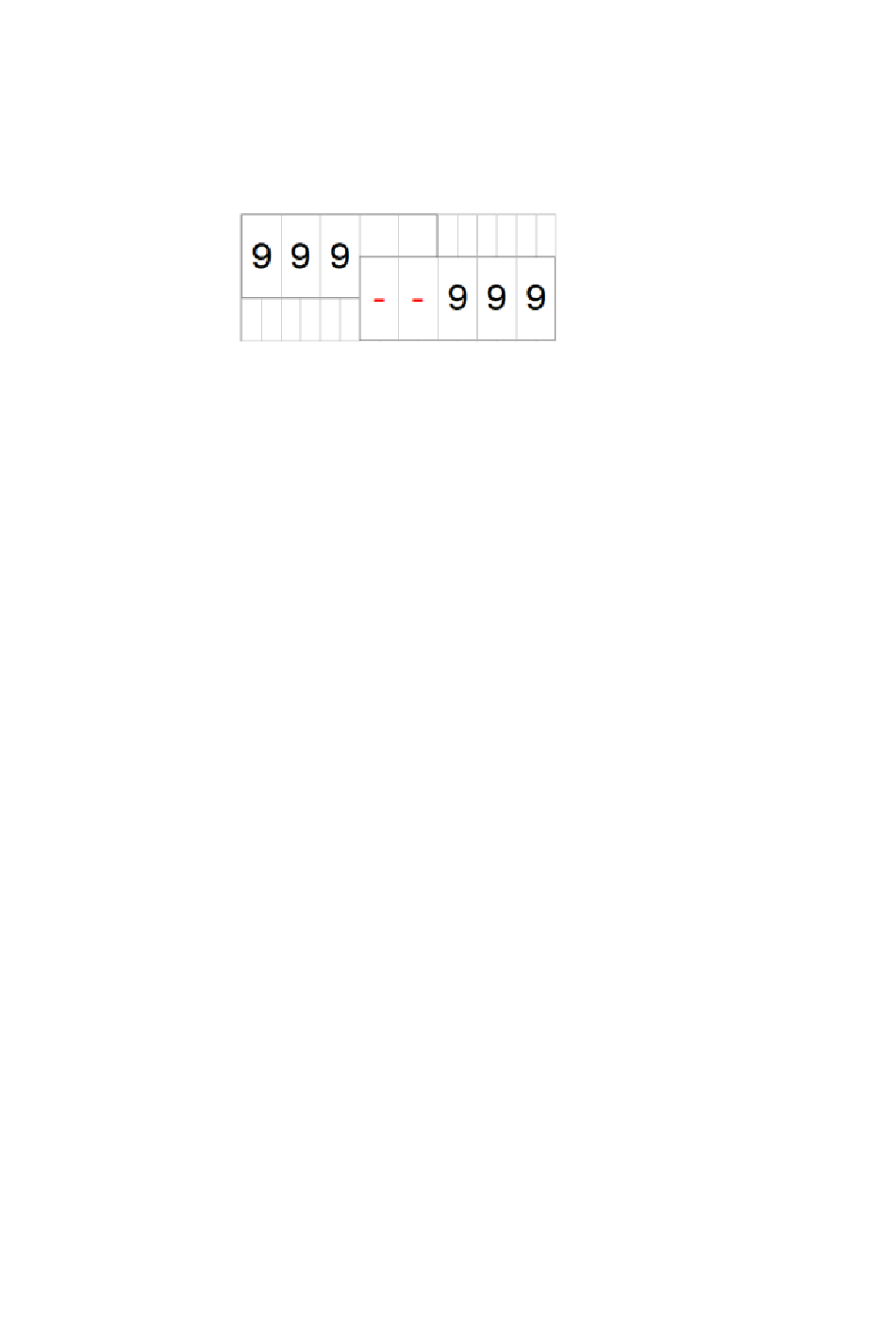

Abb. 230: Zwei Wertanzeigen mit zwei Ziffern Überschneidung
Wertebereich: Der Wertebereich ist zu 0...65535 vorgegeben. Soll dieser ein-
geschränkt werden, so können die Grenzen hier eingegeben werden. Ist der tat-
sächliche Wert dann außerhalb des Wertebereiches, so bleibt die Anzeige bei dem
nächstgelegenen Wert innerhalb des Wertebereichs stehen.
Abbildungsbereich: Falls eine Skalierung des Wertes zur Anzeige gewünscht ist,
kann dies durch das Aktivieren des "Abbildungsbereiches" erfolgen. Dann sind die
Min- und Max-Werte der Skalierung einzutragen.
Ab Firmware-Version 2.00 oder höher können zur Skalierung 3 Nachkommastellen
angegeben werden. Bei früheren Firmware-Versionen ist die Skalierung auf bis zu 2
Nachkommastellen möglich.
Die Darstellung kann durch Vorzeichenwahl oder "führende Nullen" individualisiert
werden.
Register "Verknüpfungsvariable": Hier wird aus den Ressourcen der Operanden und
der Funktionsbaustein Ein- und Ausgänge ein Byte-, Wort- oder Doppelwortwert
gewählt, der zur Anzeige gebracht werden soll.
