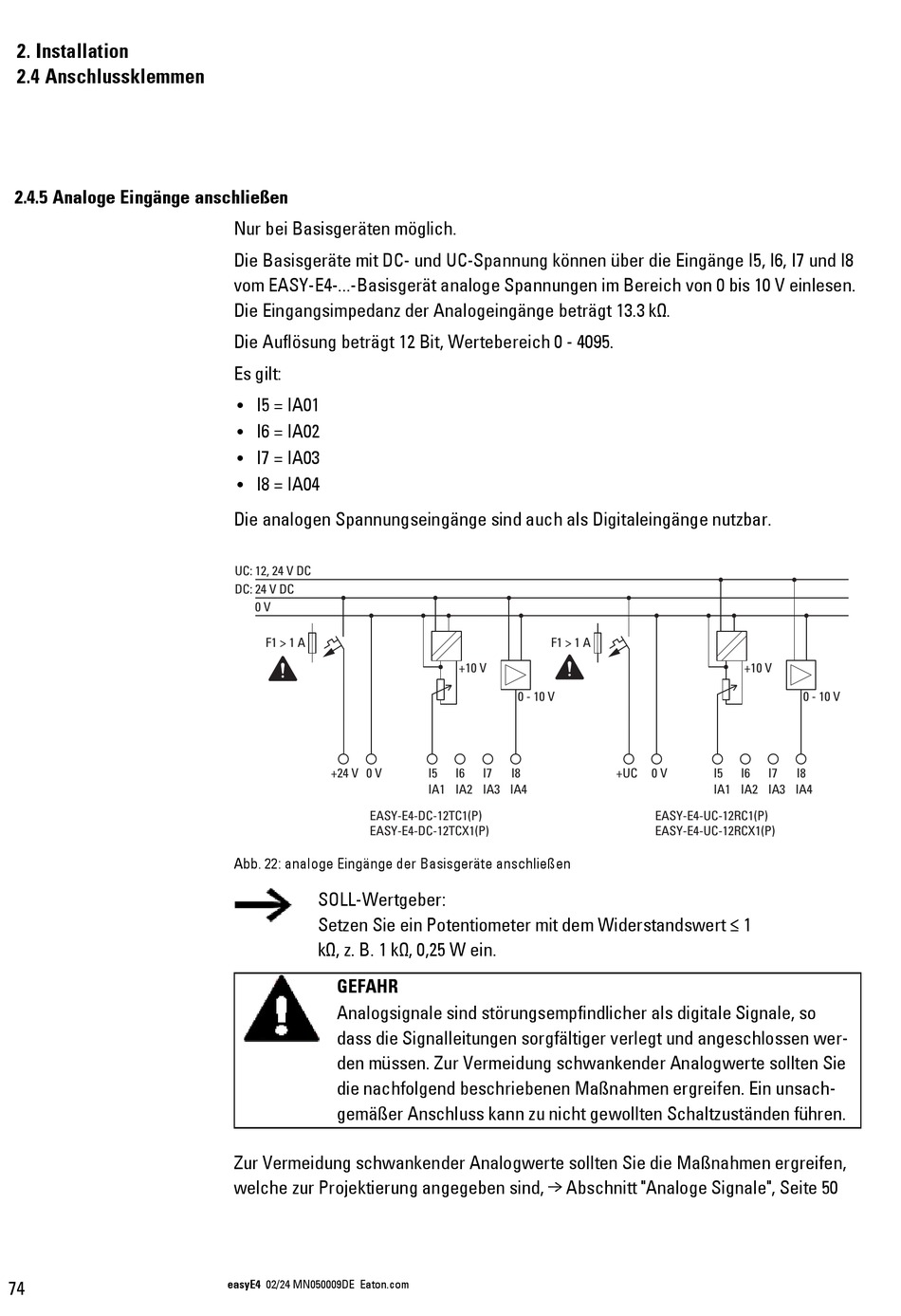

2. Installation
2.4 Anschlussklemmen
2.4.5 Analoge Eingänge anschließen
74
Nur bei Basisgeräten möglich.
Die Basisgeräte mit DC- und UC-Spannung können über die Eingänge I5, I6, I7 und I8
vom EASY-E4-...-Basisgerät analoge Spannungen im Bereich von 0 bis 10 V einlesen.
Die Eingangsimpedanz der Analogeingänge beträgt 13.3 kΩ.
Die Auflösung beträgt 12 Bit, Wertebereich 0 - 4095.
Es gilt:
I5 = IA01
l
I6 = IA02
l
I7 = IA03
l
I8 = IA04
l
Die analogen Spannungseingänge sind auch als Digitaleingänge nutzbar.
UC:
12, 24 V DC
DC:
24 V DC
0 V
F1 > 1 A
+24 V
0 V
EASY-E4-DC-12TC1(P)
EASY-E4-DC-12TCX1(P)
Abb. 22: analoge Eingänge der Basisgeräte anschließen
SOLL-Wertgeber:
Setzen Sie ein Potentiometer mit dem Widerstandswert ≤ 1
kΩ, z. B. 1 kΩ, 0,25 W ein.
GEFAHR
Analogsignale sind störungsempfindlicher als digitale Signale, so
dass die Signalleitungen sorgfältiger verlegt und angeschlossen wer-
den müssen. Zur Vermeidung schwankender Analogwerte sollten Sie
die nachfolgend beschriebenen Maßnahmen ergreifen. Ein unsach-
gemäßer Anschluss kann zu nicht gewollten Schaltzuständen führen.
Zur Vermeidung schwankender Analogwerte sollten Sie die Maßnahmen ergreifen,
welche zur Projektierung angegeben sind, → Abschnitt "Analoge Signale", Seite 50
easyE4 02/24 MN050009DE Eaton.com
F1 > 1 A
+10 V
0 - 10 V
I5
I6
I7
I8
IA1 IA2
IA3 IA4
+10 V
+UC
0 V
I5
I6
I7
IA1 IA2
IA3 IA4
EASY-E4-UC-12RC1(P)
EASY-E4-UC-12RCX1(P)
0 - 10 V
I8
