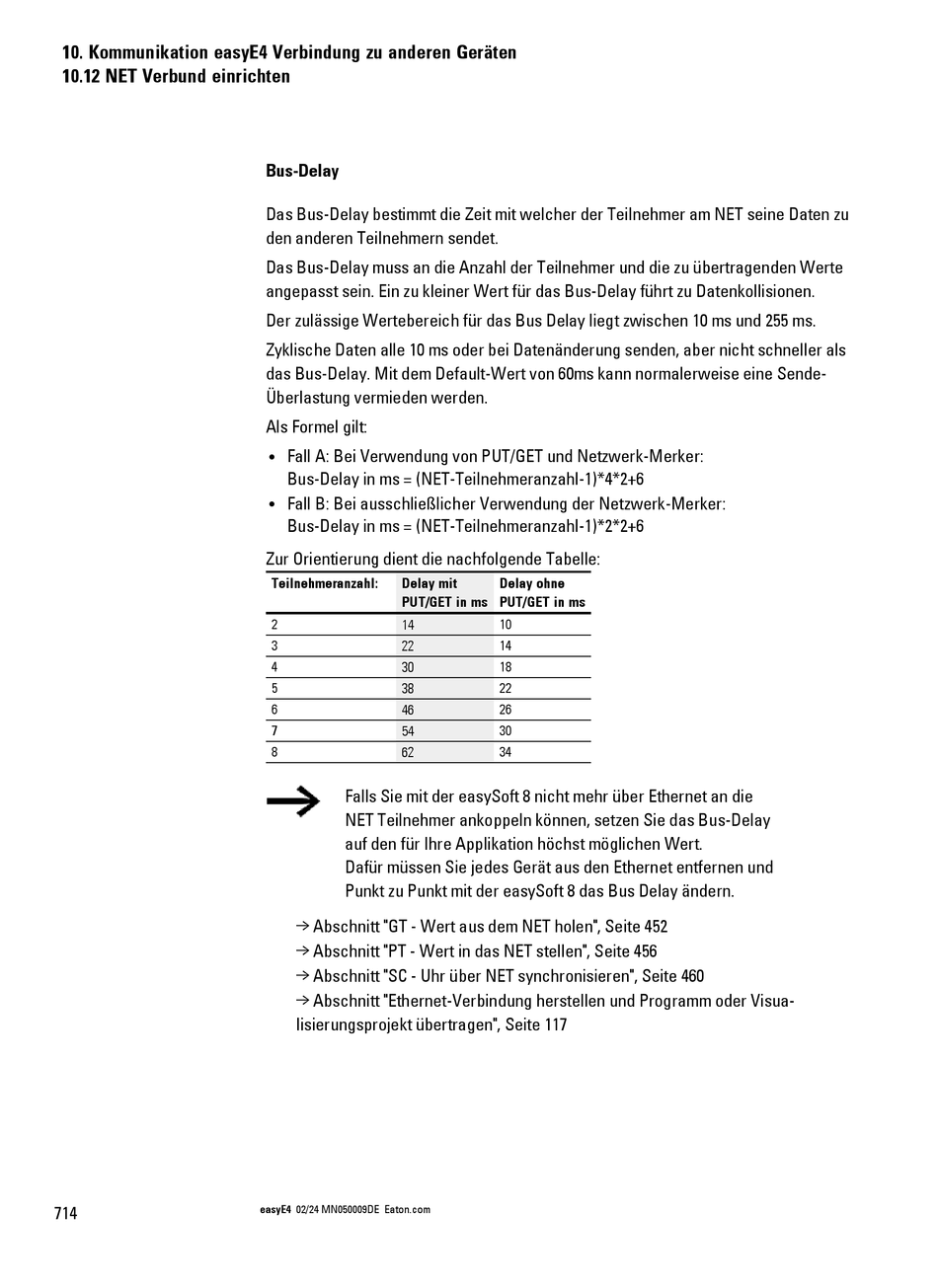

10. Kommunikation easyE4 Verbindung zu anderen Geräten
10.12 NET Verbund einrichten
714
Bus-Delay
Das Bus-Delay bestimmt die Zeit mit welcher der Teilnehmer am NET seine Daten zu
den anderen Teilnehmern sendet.
Das Bus-Delay muss an die Anzahl der Teilnehmer und die zu übertragenden Werte
angepasst sein. Ein zu kleiner Wert für das Bus-Delay führt zu Datenkollisionen.
Der zulässige Wertebereich für das Bus Delay liegt zwischen 10 ms und 255 ms.
Zyklische Daten alle 10 ms oder bei Datenänderung senden, aber nicht schneller als
das Bus-Delay. Mit dem Default-Wert von 60ms kann normalerweise eine Sende-
Überlastung vermieden werden.
Als Formel gilt:
Fall A: Bei Verwendung von PUT/GET und Netzwerk-Merker:
l
Bus-Delay in ms = (NET-Teilnehmeranzahl-1)*4*2+6
Fall B: Bei ausschließlicher Verwendung der Netzwerk-Merker:
l
Bus-Delay in ms = (NET-Teilnehmeranzahl-1)*2*2+6
Zur Orientierung dient die nachfolgende Tabelle:
Teilnehmeranzahl: Delay mit
PUT/GET in ms
2 14
3 22
4 30
5 38
6 46
7 54
8 62
Falls Sie mit der easySoft 8 nicht mehr über Ethernet an die
NET Teilnehmer ankoppeln können, setzen Sie das Bus-Delay
auf den für Ihre Applikation höchst möglichen Wert.
Dafür müssen Sie jedes Gerät aus den Ethernet entfernen und
Punkt zu Punkt mit der easySoft 8 das Bus Delay ändern.
→ Abschnitt "GT - Wert aus dem NET holen", Seite 452
→ Abschnitt "PT - Wert in das NET stellen", Seite 456
→ Abschnitt "SC - Uhr über NET synchronisieren", Seite 460
→ Abschnitt "Ethernet-Verbindung herstellen und Programm oder Visua-
lisierungsprojekt übertragen", Seite 117
easyE4 02/24 MN050009DE Eaton.com
Delay ohne
PUT/GET in ms
10
14
18
22
26
30
34
