6. Funktionsbausteine
6.1 Herstellerbausteine
318
Weiteres
Wirkdiagramm
.........
1
2
3
4
5
6
7
8
9
10
11
A

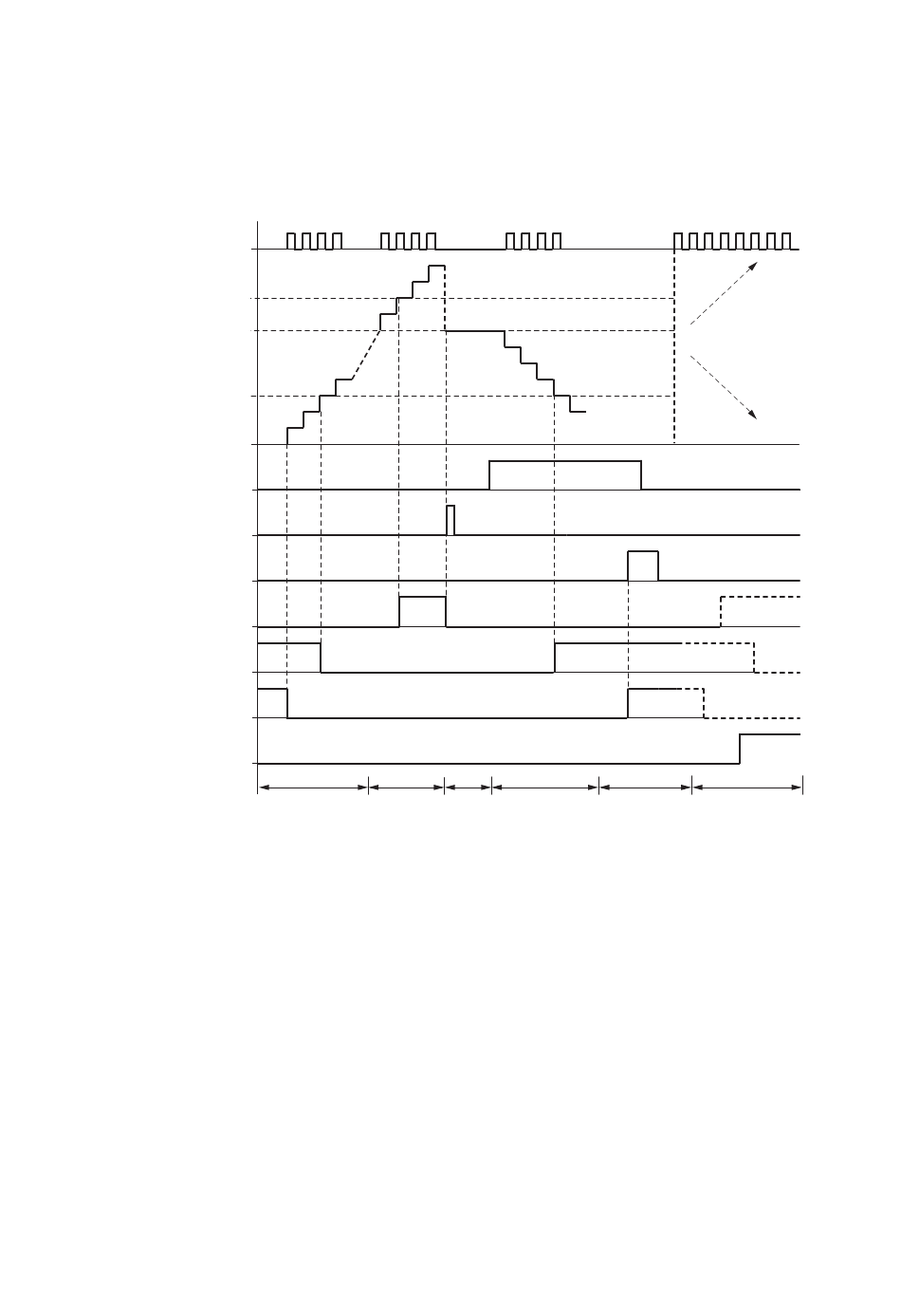

Abb. 173: Wirkdiagramm Hochgeschwindigkeitszähler
Legende zur Abbildung
1: Einer der Geräte-Eingänge I01...I04
2: Oberer Schwellwert SH.
3: Startwert SV.
4: Unterer Schwellwert SL.
5: Zählrichtung, Spule CH..D.
6: Startwert übernehmen, Spule CH..SE.
7: Rücksetzspule CH..RE.
8: Kontakt (Schließer) CH..OF: Oberer Schwellwert erreicht oder überschritten.
9: Kontakt (Schließer) CH..FB: Unterer Schwellwert erreicht oder unterschritten.
10: CH..ZE = 1, wenn IST-Wert gleich Null.
11: CH..CY = 1, wenn der Wertebereich verlassen wird.
