Beispiel FC23
Beachten Sie die 0-basierende Adressierung.
Entspricht der Beginn des Adressbereiches mit 0 nicht dem Adress-
bereich des Modbus Servers, da dieser ab Adresse 1 beginnt, muss ein
entsprechender Offset verwendet werden.
Die Startadresse ist dann um 1 niedriger zu setzen.
Alternativ dazu kann die Option
mit Häkchen aktiviert werden.
Die folgende Parametrierung des Funktionsbausteins MU bewirkt:
1. Anforderung
Lese die Modbus RTU Map des Slaves ab Register #120 und schreibe den Inhalt für
50 Elemente in den Merkerbereich beginnend ab Merkerwort MW10; also in den Mer-
kerbereich MW10...MW59. Elemente für FC23 bedeutet Datentyp WORD.
Wegen der 0-basierenden Adressierung muss in easyE4 als Index 1. Ele-
ment #121 eingegeben werden um die Modbus RTU Map des Slaves ab
Register #120 zu lesen/schreiben.
2. Anforderung
Gleichzeitig schreibe in die Modbus RTU Map des Slaves ab Register #200 den Inhalt
von 2 Elementen aus dem Merkerbereich beginnend ab Merkerwort MW100; also in
den Merkerbereich MW100...MW101. Elemente für FC23 bedeutet Datentyp WORD.
Wegen der 0-basierenden Adressierung muss in easyE4 als Index 1. Ele-
ment #201 eingegeben werden um die Modbus RTU Map des Slaves ab
Register #200 zu lesen/schreiben .

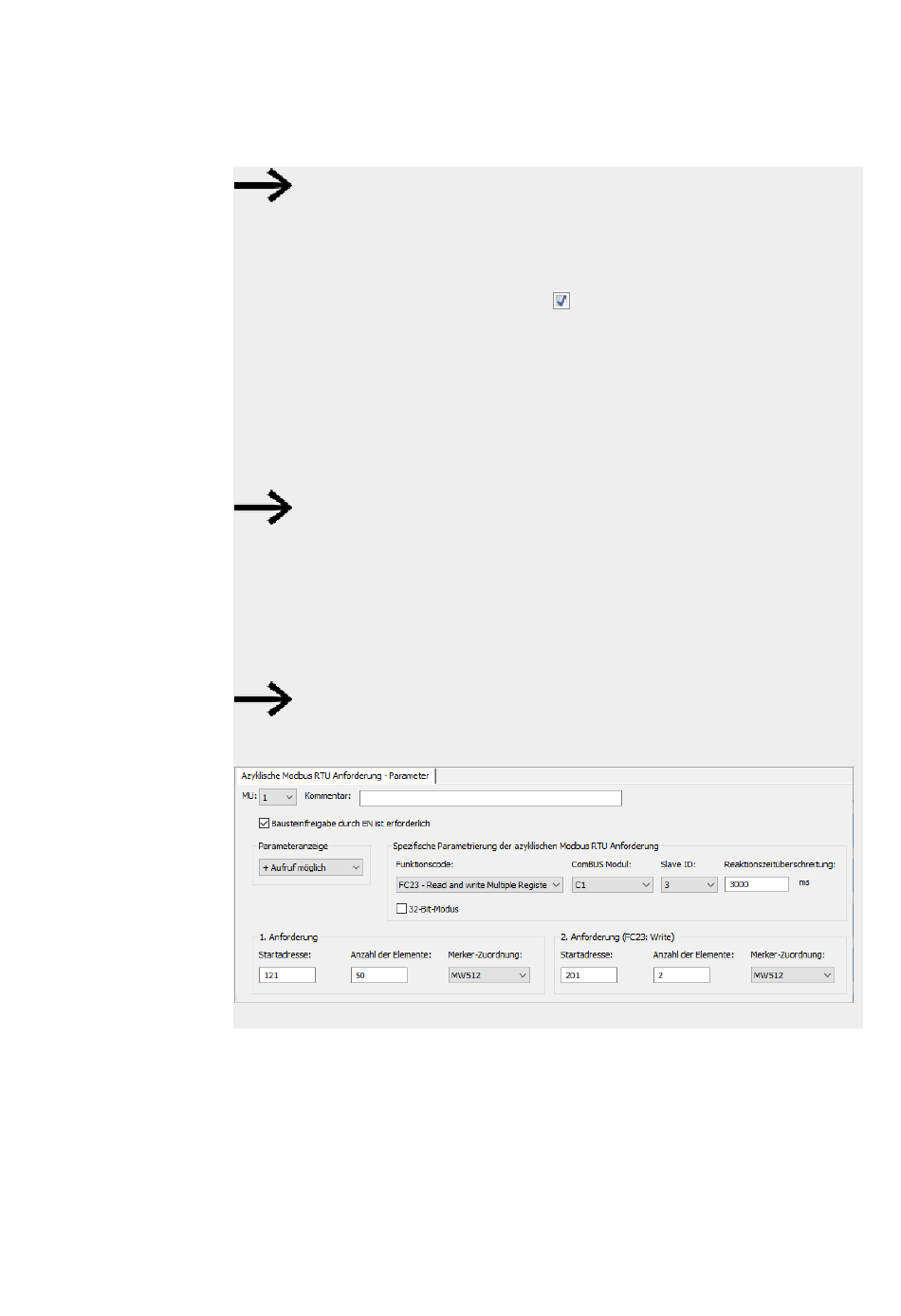

Abb. 252: Register Azyklische Modbus RTU Anforderung
