Segment 6
Im sechsten Segment, das außerhalb des Schaltplanes liegt, werden die in der Bau-
steinliste vorhandenen Funktionsbausteine ausgewertet.
Das easyE4-Gerät nutzt dieses sechste Segment, um:
die vorhandenen Funktionsbausteine zu bearbeiten. Die Ausgangsdaten eines
l
Funktionsbausteines sind nach dessen Bearbeitung sofort aktuell. Die Funk-
tionsbausteine arbeitet das easyE4-Gerät entsprechend ihrer Reihenfolge in der
Bausteinliste (￫Menü BAUSTEINE) von oben nach unten ab.
Bei der Verwendung bestimmter Funktionsbausteine gelten besondere Bedingungen:
mit der „Außenwelt" in Kontakt zu treten
l
Die Ausgangsrelais Q 01 bis Q... werden geschaltet und die Eingänge I 1
bis I... neu eingelesen.
NET-Daten auszutauschen, wenn von diesemeasyE4-Gerät neue
l
Lesedaten empfangen oder neue Sendedaten bereitgestellt wurden
alle neuen Schaltzustände in das Prozessabbild zu kopieren.
l
Strompfad Segment

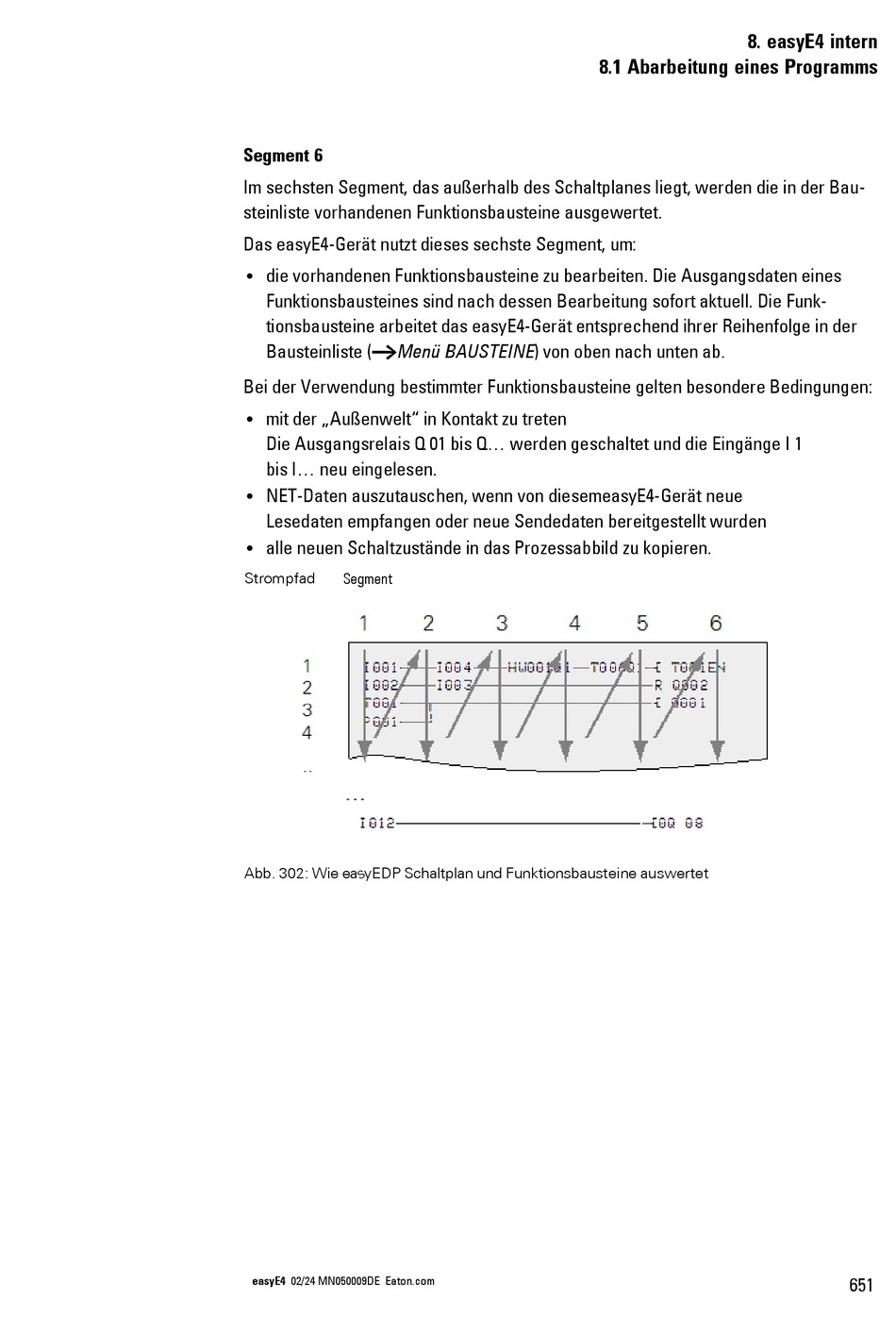

Abb. 302: Wie EDP Schaltplan und Funktionsbausteine auswertet
