Eaton easyE4 Handbuch Seite 549

Weiteres
Wirkdiagramm
EN
T_
t ≦ t response max
BY
RY
E1
QV
QN
EC
A

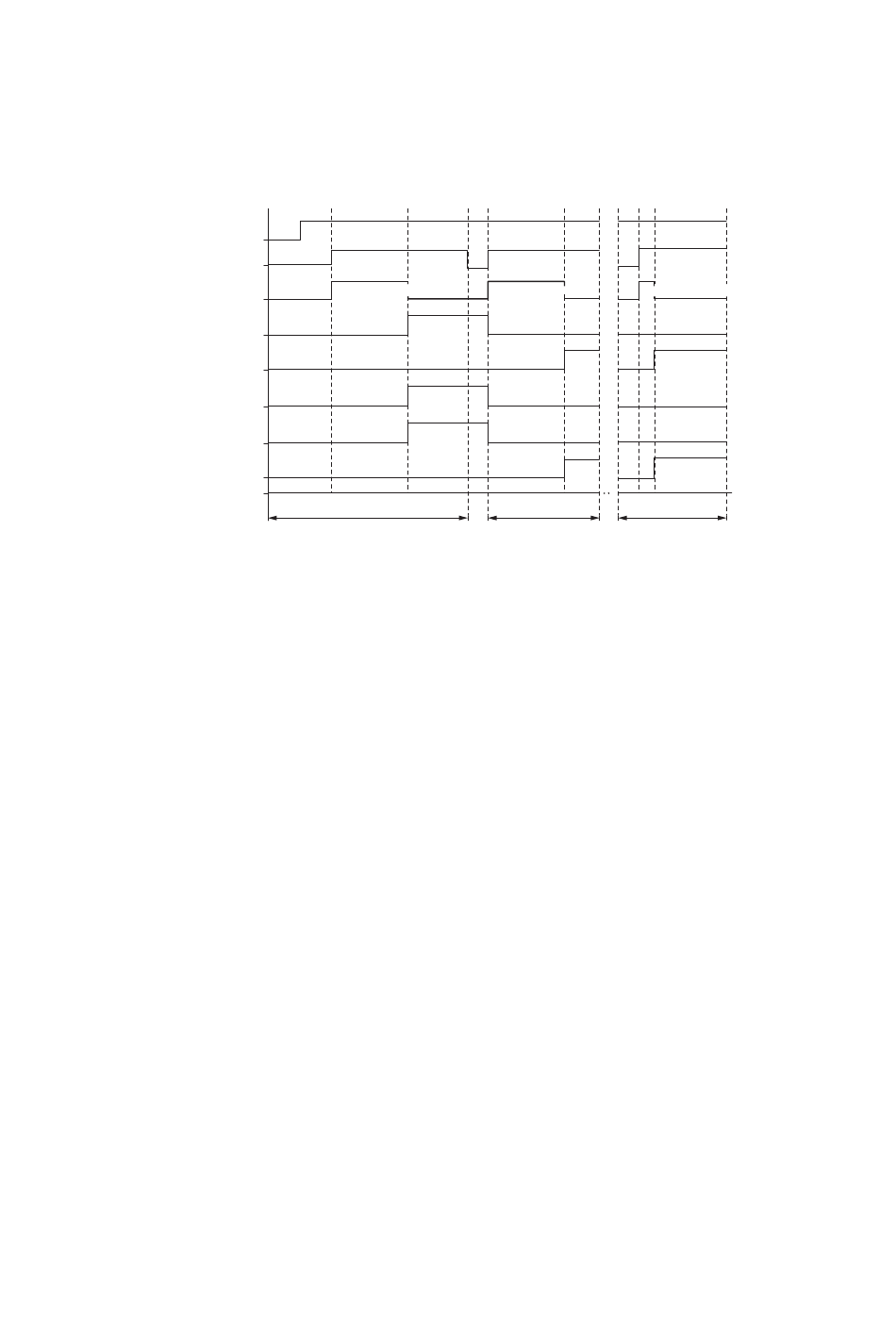

Abb. 251: Wirkdiagramm Frequenzzähler
EN: Aktiviert den Baustein
T_: Trigger-Eingang; bei steigender Flanke an T_ wird der Funktionscode an den Modbus RTU Slave sen-
det.
BY: Busy; warten auf die Slave -Antwort und geht bei abgelaufener Zeit t
RY: Ready; die Anforderung wurde ausgeführt und der Modbus RTU Master hat eine Antwort erhalten.
RY=0, wenn EN=0
E1: Error; Slave Rückweisung oder formaler Fehler
QV: Tatsächliche Anzahl von Elementen
QN: Nur bei FC23: Tatsächliche Anzahl von Elementen auf 2. Anforderung
EC: Wert Errorcode
Bereich A: Normalbetrieb, der Slave antwortet innerhalb der vorgegebenen Zeit t
Bereich B: Fehlerfall, der Slave antwortet nicht innerhalb der vorgegebenen Zeit t
Leitung gezogen.
Bereich C: Fehlerfall, der Slave sendet Exception Code, oder falscher Port ausgewählt, etc.
Remanenz
Der Funktionsbaustein kennt keine remanenten Daten.
easyE4 02/24 MN050009DE Eaton.com
t > t response max
t ≦ t response max
B
6. Funktionsbausteine
6.1 Herstellerbausteine
C
in den Zustand 0.
response
response
; eventuell weil
response
545
