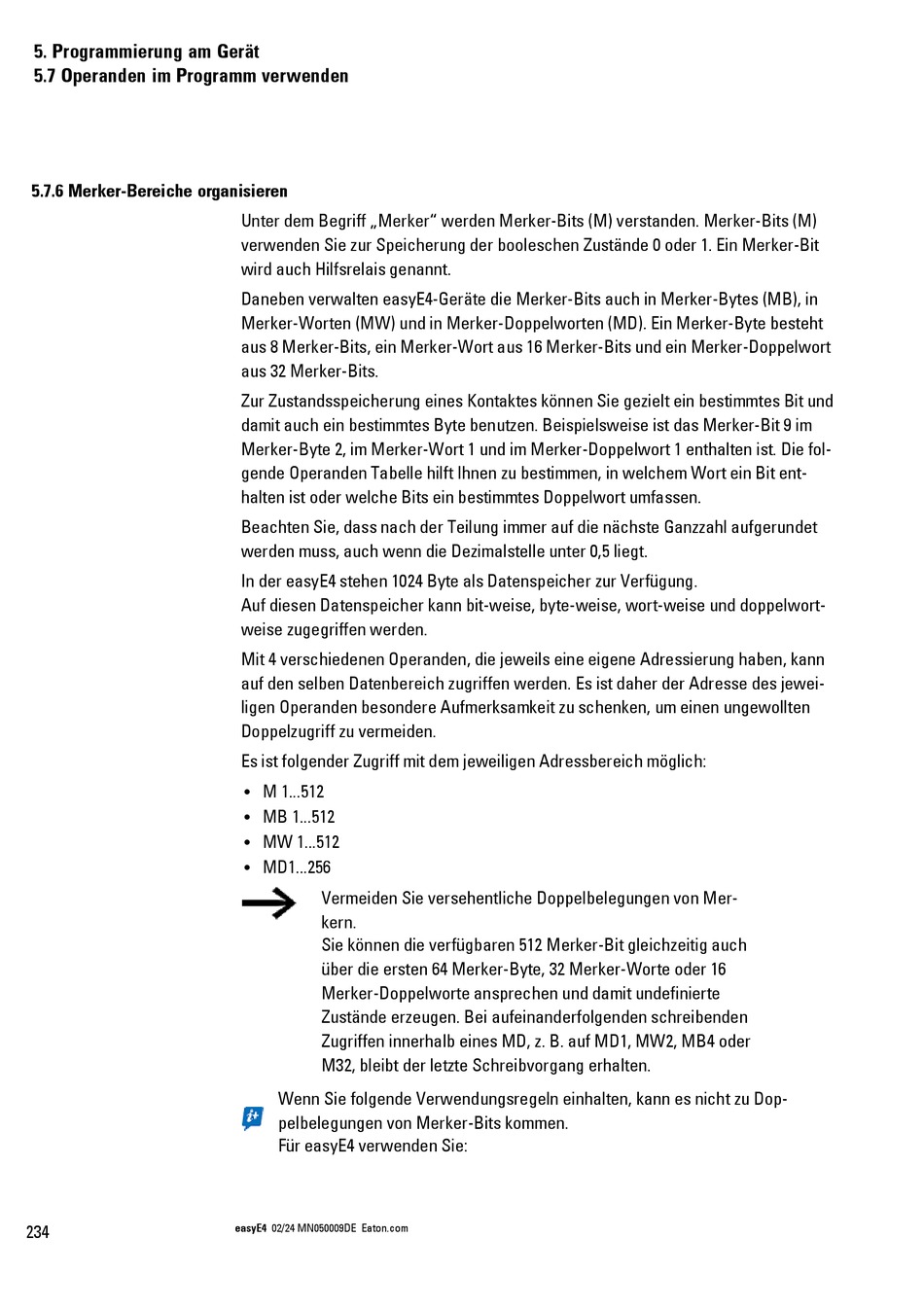

5. Programmierung am Gerät

5.7 Operanden im Programm verwenden

5.7.6 Merker-Bereiche organisieren

Unter dem Begriff „Merker" werden Merker-Bits (M) verstanden. Merker-Bits (M)

verwenden Sie zur Speicherung der booleschen Zustände 0 oder 1. Ein Merker-Bit

wird auch Hilfsrelais genannt.

Daneben verwalten easyE4-Geräte die Merker-Bits auch in Merker-Bytes (MB), in

Merker-Worten (MW) und in Merker-Doppelworten (MD). Ein Merker-Byte besteht

aus 8 Merker-Bits, ein Merker-Wort aus 16 Merker-Bits und ein Merker-Doppelwort

aus 32 Merker-Bits.

Zur Zustandsspeicherung eines Kontaktes können Sie gezielt ein bestimmtes Bit und

damit auch ein bestimmtes Byte benutzen. Beispielsweise ist das Merker-Bit 9 im

Merker-Byte 2, im Merker-Wort 1 und im Merker-Doppelwort 1 enthalten ist. Die fol-

gende Operanden Tabelle hilft Ihnen zu bestimmen, in welchem Wort ein Bit ent-

halten ist oder welche Bits ein bestimmtes Doppelwort umfassen.

Beachten Sie, dass nach der Teilung immer auf die nächste Ganzzahl aufgerundet

werden muss, auch wenn die Dezimalstelle unter 0,5 liegt.

In der easyE4 stehen 1024 Byte als Datenspeicher zur Verfügung.

Auf diesen Datenspeicher kann bit-weise, byte-weise, wort-weise und doppelwort-

weise zugegriffen werden.

Mit 4 verschiedenen Operanden, die jeweils eine eigene Adressierung haben, kann

auf den selben Datenbereich zugriffen werden. Es ist daher der Adresse des jewei-

ligen Operanden besondere Aufmerksamkeit zu schenken, um einen ungewollten

Doppelzugriff zu vermeiden.

Es ist folgender Zugriff mit dem jeweiligen Adressbereich möglich:

Vermeiden Sie versehentliche Doppelbelegungen von Mer-

Sie können die verfügbaren 512 Merker-Bit gleichzeitig auch

über die ersten 64 Merker-Byte, 32 Merker-Worte oder 16

Merker-Doppelworte ansprechen und damit undefinierte

Zustände erzeugen. Bei aufeinanderfolgenden schreibenden

Zugriffen innerhalb eines MD, z. B. auf MD1, MW2, MB4 oder

M32, bleibt der letzte Schreibvorgang erhalten.

Wenn Sie folgende Verwendungsregeln einhalten, kann es nicht zu Dop-

pelbelegungen von Merker-Bits kommen.

Für easyE4 verwenden Sie:
