6. Funktionsbausteine

6.1 Herstellerbausteine

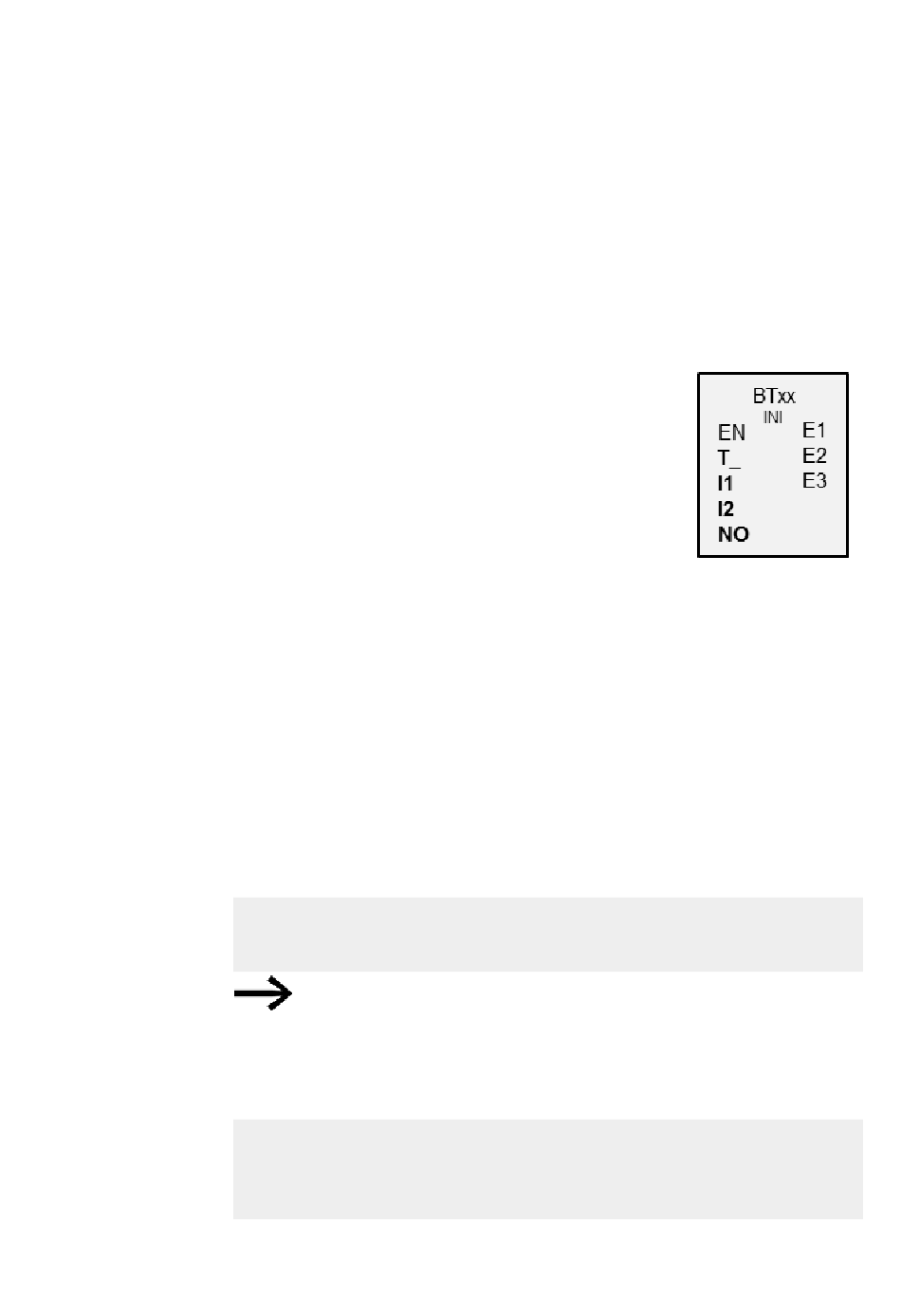

6.1.5.2 BT - Block-Transfer

Dieser Datenblock-Transfer-Funktionsbaustein dient der Übertragung von Werten

von einem in einen anderen Merker-Bereich (Daten kopieren). Weiterhin können

Merker-Bereiche mit einem Wert beschrieben werden (Daten initialisieren). Fol-

gende Merkertypen können übertragen und beschrieben werden: MB, MW und MD.

easyE4 Basisgeräte stellen 32 Block-Transfer-Bausteine

BT01...BT32 zur Verfügung.

Der Baustein Block-Transfer überträgt in der Betriebsart CPY

(Kopieren) Werte von einem Merker-Bereich zu einem zusam-

menhängenden anderen Merker-Bereich. Dabei dürfen sich

Quell- und Zielbereich überlappen.

Beim Initialisieren (INI) überträgt der Baustein den Inhalt

eines Merker-Bytes in einen zusammenhängenden anderen

Merker-Bereich.

Das Übertragen wird jeweils byteweise durchgeführt.

Wirkungsweise

Der Transfer geschieht von der am Baustein-Eingang I1 angegebenen Quelladresse

zu der am Baustein-Eingang I2 angegebenen Zieladresse. Am Eingang NO wird die

Größe des Datenblockes in Bytes angegeben.

Transfer mit Offset

Am Baustein-Eingang I1 wird die Quell- und am Baustein-Eingang I2 Zieladresse für

die Kopie oder Initialisierung angegeben. Dabei wird der Zahlenwert des Operanden

zur Laufzeit als Offset auf das Merker-Byte MB01 verstanden.

Beispiel Wert »0«

Ein Wert »0« am I1 bedeutet, dass die Quelladresse für den Transfer bei MB01

beginnt. Ein Wert »10« am I2 bedeutet, dass die Zieladresse für den Transfer bei

MB11 beginnt.

Mit Hilfe der Offset-Angabe sind Sie in der Lage, Mer-

kerbereiche zu adressieren (z. B. MB380), die Sie bei Ver-

wendung von Merker-Operanden (direkte Adressierung) nicht

ansprechen können.

Beispiel Merker-Byte

Sie möchten den Inhalt der Merker-Byte MB1-MB4 in MB381-MB384 (MD96) trans-

ferieren. Ein Wert »0« am I1 bedeutet, dass die Quelladresse für den Transfer bei

MB01 beginnt. Ein Wert »380« am I2 bedeutet, dass die Zieladresse für den Transfer

bei MB381 beginnt.
