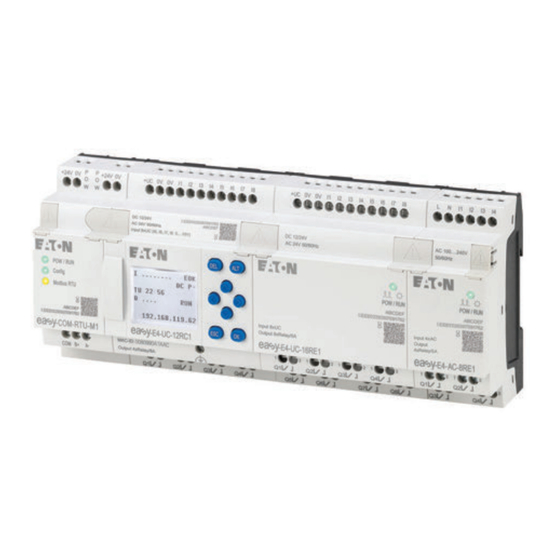

Eaton easyE4 Handbuch
Vorschau ausblenden Andere Handbücher für easyE4:

Werbung

02/24 MN050009DE

Handbuch

easyE4
Handbuch


Werbung

loading

Inhaltszusammenfassung für Eaton easyE4

  • Seite 1 02/24 MN050009DE   Handbuch   easyE4 Handbuch  ...
  • Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Zustimmung der Firma Eaton, reproduziert oder unter Ver- wendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
  • Seite 3 GEFAHR! Gefährliche elektrische Spannung! Vor Beginn der Installationsarbeiten   Installation erfordert Elektro-Fachkraft Entriegeln der NOT-AUS-Einrichtungen darf keinen   Wiederanlauf bewirken. Gerät spannungsfrei schalten     Einbaugeräte für Gehäuse oder Schränke dürfen Gegen Wiedereinschalten sichern   nur im eingebauten Zustand, Tischgeräte oder Por- Spannungsfreiheit feststellen tables nur bei geschlossenem Gehäuse betrieben  ...
  • Seite 5 Weitere Nutzungsinformationen Beschreibung der Steuerrelais easyE4 Bestimmungsgemäße Verwendung Funktion Geräteausführungen - Varianten und Typen 1.3.1 Varianten der Basisgeräte 1.3.2 Varianten der Erweiterungen 1.3.3 Übersicht zu den verfügbaren easyE4-Geräten Erklärung der Typenbezeichnung Zubehör Typenschild Support Programmiersoftware easySoft 8 1.8.1 Systemvoraussetzungen Sicherheitsvorschriften 1.9.1 Grundsätzliches...
  • Seite 6 Hinweise zum Anschluß easy Kommunikationsmodul Installation Voraussetzungen an den Einsatzort 2.1.1 Einbauposition 2.1.1.1 Temperaturen 2.1.1.2 Be- und Entlüftung Auspacken und Lieferumfang überprüfen Montage 2.3.1 Montage Steuerrelais easyE4 2.3.1.1 Montage auf Tragschiene 2.3.1.2 Schraubmontage 2.3.1.3 Demontage eines Gerätes Anschlussklemmen 2.4.1 Anschlusstechnik Schraubklemmen 2.4.2 Anschlusstechnik Push-In 2.4.3...
  • Seite 7 Einschaltverhalten von Steuerrelais easyE4 mit Display und Tastatur 3.3.3 Einschaltverhalten von Basisgeräten mit angeschlossenen Erweiterungsgeräten 3.3.4 Statusanzeige im Steuerrelais easyE4 mit Display und Tastatur111 3.3.5 Ethernet Netzwerk in Betrieb nehmen 3.3.6 Remote Betrieb Übersicht zum Einschaltverhalten Ethernet-Verbindung herstellen und Programm oder Visua- lisierungsprojekt übertragen...
  • Seite 8 Automatisches Booten von der Speicherkarte 3.6.1 Karte im PC mit easySoft 8 für das Booten vorbereiten 3.6.2 Karte im easyE4-Gerät mit easySoft 8 für Booten vorbereiten 129 3.6.3 Karte am easyE4-Gerät für das Booten vorbereiten Reset mit Speicherkarte - Gerät auf Auslieferungszustand zurück setzen...
  • Seite 9 Menü Programm Das erste EDP-Programm 4.5.1 Schaltplan erstellen 4.5.2 Schaltplan testen 4.5.3 Kontrollmöglichkeiten im RUN-Betrieb 4.5.4 Programm löschen Programm auf das easyE4-Gerät übertragen 4.6.1 Übertragung mit der microSD-Speicherkarte 4.6.2 Ethernet-Verbindung herstellen Programmierung am Gerät Programm Schaltplan-Anzeige Elemente des Schaltplans 5.3.1 Funktionsbausteine 5.3.2...
  • Seite 10 Interne Merkerbereiche in Funktionsbausteinen Funktionsbausteine Herstellerbausteine 6.1.1 Zeitbausteine 6.1.1.1 HW - Wochen-Zeitschaltuhr (Hour Week) 6.1.1.2 HY - Jahres-Zeitschaltuhr (Hora Year) 6.1.1.3 OT - Betriebsstundenzähler 6.1.1.4 RC - Echtzeituhr 6.1.1.5 T - Zeitrelais 6.1.1.6 YT - Jahres-Zeitschaltuhr (Year Table) easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 11 MX - Datenmultiplexer 6.1.5.5 RE - Rezept-Datensätze 6.1.5.6 SR - Schieberegister 6.1.5.7 TB - Tabellenfunktion 6.1.6 NET-Bausteine 6.1.6.1 GT - Wert aus dem NET holen 6.1.6.2 PT - Wert in das NET stellen 6.1.6.3 SC - Uhr über NET synchronisieren easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 12 Der Baustein und seine Parameter 6.2.2.4 Weiteres 6.2.3 IT - Zeitgesteuerter Interrupt 6.2.3.1 Allgemeines 6.2.3.2 Wirkungsweise 6.2.3.3 Der Baustein und seine Parameter 6.2.3.4 Weiteres UF - Anwenderbaustein 6.3.1 Allgemeines 6.3.1.1 Generelles zu Anwenderbausteinen 6.3.2 Anwenderbaustein erstellen 6.3.3 Anwenderbaustein parametrieren easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 13 Konfiguration am Basisgerät mit Display 7.9.2 ANLAUF KARTE aktivieren/deaktivieren 7.9.2.1 Konfiguration am Basisgerät mit Display 7.9.2.2 Konfiguration in der easySoft 8 7.10 I-Entprellung 7.10.1 Konfiguration der I-Entprellung am Basisgerät mit Display 7.10.2 Konfiguration der I-Entprellung in der easySoft 8 7.11 P-Tasten easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 14 Verzögerungszeit bei Betrieb mit AC-Spannungsversorgung 8.7.3 Zeitverhalten der Erweiterungsgeräte 8.7.3.1 Verzögerungszeit bei AC-Erweiterungsgeräte Diagnosemeldungen vom Betriebssystem Diagnosemeldungen easy Kommunikationsmodul Transistor-Ausgänge (Überlast/ Kurzschluss) Diagnosepuffer LED-Statusmeldungen am Gerät Kommunikation easyE4 Verbindung zu anderen Geräten 10.1 Die sichere Kommunikation mit easyProtocol V2 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 15 Was tun, wenn die Verbindung wegen Zertifikatfehler nicht aufgebaut werden kann 10.11.4 Wie funktioniert die Zertifikatsabfrage 10.11.5 Eaton easyE4 Root Zertifikat gleichzeitig mit easySoft 8 instal- lieren 10.11.6 Eaton easyE4 Root Zertifikat separat installieren 10.11.7 Wie kann ich die erfolgreiche Installation des Eaton easyE4 Root Zertifikates auf meinem PC/Tablet/Mobile überprüfen...
  • Seite 16 SWD-Koordinator 10.16.1.1 SmartWire-DT das System 10.16.1.2 easy Kommunikationsmodul EASY-COM-SWD-… 10.16.1.3 LED-Statusmeldungen am Kommunikationsmodul EASY-COM- SWD-… 10.16.2 easyE4 Kommunikation via Modbus RTU 10.16.2.1 easy Kommunikationsmodul EASY-COM-RTU-… 10.16.2.2 LED-Statusmeldungen am Kommunikationsmodul EASY-COM- RTU-… 10.17 Modbus TCP 10.17.1 easyE4 als Modbus TCP Client 10.17.2...
  • Seite 17 A.3.2 Übersichten ausgewählter Merkmale Speicherbedarf Funktionsbausteine Weitere Nutzungsinformationen A.5.1 Dokumente A.5.1.1 Montageanleitungen A.5.1.2 Handbücher A.5.1.3 Dokumente zum Kommunikationssystem SmartWire-DT A.5.2 Download Center, Eaton Online-Katalog A.5.3 Produktinformation A.5.4 Produktschulungen A.5.5 Community A.5.6 Cyber Security A.5.7 Links im Internet Beispielprogramme Stichwortverzeichnis easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 18 Abbildungsverzeichnis Glossar easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 19 Das vorliegende Handbuch beinhaltet die Informationen, die für einen korrekten und sicheren Umgang mit dem Steuerrelais easyE4 notwendig sind. Das Handbuch easyE4 gilt als Bestandteil der Geräte und muss, dem Benutzer stän- dig zugänglich, in deren Nähe aufbewahrt werden. Die easySoft 8 Hilfe ist inte- grierter Bestandteil der Programmiersoftware easySoft 8.
  • Seite 20 ✓ ✓   6. Auflage ware-Version 08 06/2023 Bugfix-Paket easySoft V8.01 und Kon- ✓ ✓   7. Auflage nur in DE figuration mit e4setting.ini-Datei 02/2024 Erweiterung um Ansicht Visualisierung / ✓ ✓   8. Auflage easyE RTD Advanced easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 21   eine Anwendung mit easySoft 8 warten möchten.   Störungen einer Anwendung diagnostizieren möchten. Ein Gerät der Serie easyE4 darf nur von Fachkräften der Elektrotechnik und Per- sonen, die mit elektrotechnischen Installation vertraut sind, montiert und ange- schlossen werden. VORSICHT...
  • Seite 22 Für die Richtigkeit und Vollständigkeit der Angaben wird keine Haftung übernommen. Die Angaben enthalten insbesondere keine Zusicherung bestimmter Eigenschaften. Das easyE4 darf nur in Kenntnis und Verständnis dieses Handbuches betrieben wer- den. Die Kenntnisse aus den Handbüchern zur Implementierung des Steuerrelais in den Automatisierungsprozess werden vorausgesetzt.
  • Seite 23 EASY-E4-...-...E1 Ausführung mit Anschlusstechnik Schraubklemmen EASY-E4-...-...E1P Ausführung mit Anschlusstechnik Push-In easySoft 8 Programmiersoftware für Geräte der Serie easyE4 EASY-COM-... easy Kommunikationsmodule für Geräte der Serie easyE4 Die genaue Bezeichnung Ihres easyE4 entnehmen Sie dem Aufdruck auf dem Gerät. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 24 Verletzungen oder zum Tod führen. GEFAHR! Gefährliche elektrische Spannung! VORSICHT warnt vor gefährlichen Situationen, die möglicherweise zu Ver- letzungen führen. Warnung vor Sachschäden ACHTUNG warnt vor möglichen Sachschäden. Verbote Verbot Verbotszeichen untersagen Handlungen oder den Gebrauch von bestimmten Gegenständen easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 25 Wissenswertes, nützliches Zusatzwissen 0.1.5.2 Weitere Nutzungsinformationen Dokumente, wie zum Beispiel Handbücher, werden mit dem entsprechenden Namen und der Eaton-Nummer aufgeführt hinter dem Symbol Titel der Publikation zur Identifizierung die Eaton Publikationskennung Verlinkungen zu externen Internet-Adressen, diese werden hinter dem Symbol angezeigt.
  • Seite 26 0.1 Zu diesem Handbuch easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 27 1.1 Bestimmungsgemäße Verwendung 1. Beschreibung der Steuerrelais easyE4 1.1 Bestimmungsgemäße Verwendung Ein easyE4-Gerät ist ein programmierbares Schalt- und Steuergerät und wird als Ersatz für Relais- und Schütz-Steuerungen eingesetzt. Sie sind ausschließlich für die Beobachtung, Bedienung und Steuerung von Maschi- nen und Anlagen sowie der Haustechnik von Nutzgebäuden vorgesehen.
  • Seite 28 Programmiermethoden: Kontaktplan (KOP), Funktionsplan (FUP) und Struk- turierter Texte (ST) sowie easy Device Programming (EDP) am Gerät und easySoft 8 Ein Basisgerät der Serie easyE4 vereint die Funktionen eines Steuer- und Ein- gabegerätes. Über den Ethernet-Anschluss besteht die Möglichkeit das Basisgerät in ein Netzwerk zu integrieren.
  • Seite 29 Bausteine sind gelistet,   → Abschnitt "Funktionsbausteine", Seite 241 Möchten Sie ein Gerät der Serie easyE4 über Ihren PC verdrahten, d. h. einen Schalt- plan erstellen, verwenden Sie die easySoft 8   → Abschnitt "Programmiersoftware easySoft 8", Seite 36.
  • Seite 30   eine Ethernet-Schnittstelle (10/100 Mbit/s) als Kommunikation- oder Netzwerk- Schnittstelle. Jedes Basisgerät kann mit bis zu 11 Erweiterungen aus der Serie easyE4 im Funk- tionsumfang angepasst werden. easy Kommunikationsmodule EASY-COM-... können mit einem easyE4-Basisgerät ab der Generation 05 eingesetzt werden.
  • Seite 31 1. Beschreibung der Steuerrelais easyE4 1.3 Geräteausführungen - Varianten und Typen EASY-E4-UC-12RC1(P), EASY-E4-UC-12RCX1(P), EASY-E4-AC-12RC1(P) EASY-E4-AC-12RCX1(P) ① ② ① ② ⑧ ⑧ ⑧ ⑧ ⑫ ⑥ ⑪ ⑦ ⑦ ⑩ ⑥ ⑨ ④ ④ ⑤ ⑤ ③ ③   EASY-E4-DC-12TC1(P) EASY-E4-DC-12TCX1(P) ①...
  • Seite 32 1. Beschreibung der Steuerrelais easyE4 1.3 Geräteausführungen - Varianten und Typen 1.3.2 Varianten der Erweiterungen Die verfügbaren Geräte zur Eingangs- und Ausgangserweiterung unterscheiden sich durch   die Art der Betriebsspannung - UC, DC oder AC,   die Art und Anzahl der Ein- /Ausgänge - Relais oder Transistor  ...
  • Seite 33 1. Beschreibung der Steuerrelais easyE4 1.3 Geräteausführungen - Varianten und Typen EASY-E4-...-16... EASY-E4-DC-8TE1(P) EASY-E4-...-8... ① ② ① ② ① ② ⑬ ⑧ ⑬ ⑧ ⑬ ⑧ ⑪ ⑪ ⑪ ③ ③ ③       EASY-E4-DC-16TE1(P) EASY-E4-DC-4PE1(P) EASY-E4-DC-6AE1(P) ① ②...
  • Seite 34 1. Beschreibung der Steuerrelais easyE4 1.3 Geräteausführungen - Varianten und Typen 1.3.3 Übersicht zu den verfügbaren easyE4-Geräten Nutzen Sie den EATON Online-Katalog. Mit der Eingabe "easy" im Suchfeld gelangen Sie gezielt zu dieser Produktgruppe aus dem Bereich Automatisierung, Steuern und Visualisieren.
  • Seite 35 Ausgänge: keine easy Kommunikationsmodule für Steuerrelais easyE4   mit Schraubklemmen-Anschlüssen EASY-COM-...1 Katalog-Nr. und Typ Beschreibung 199452 - EASY-COM-SWD-C1 zur Verwendung vom Steuerrelais easyE4 als SWD-Koordinator im SmartWire-DT-Strang 199453 - EASY-COM-RTU-M1 zur Verwendung vom Steuerrelais easyE4 mit Modbus RTU easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 36 1. Beschreibung der Steuerrelais easyE4 1.4 Erklärung der Typenbezeichnung 1.4 Erklärung der Typenbezeichnung Die verfügbaren Varianten und Ausführung sind in der Typenbezeichnung ver- schlüsselt. Auf der Frontseite vom easyE4 ist die Typenbezeichnung angegeben. Tab. 2: Typenschlüssel easy-E4   x1(P) Leistungs-  ...
  • Seite 37 1. Beschreibung der Steuerrelais easyE4 1.5 Zubehör 1.5 Zubehör Für die Steuerrelais easyE4 ist neben den Erweiterungen weiteres Zubehör erhält- lich. ACHTUNG Nur Originalzubehör verwenden. Bestellen Sie Zubehör bei Ihrem Lieferanten oder über den EATON Online-Katalog z.B. KatalogNr. und Typ Beschreibung 198513 XV-102-AO-35TQRB-1E4 3,5 Zoll Touchdisplay für easyE4,...
  • Seite 38 1. Beschreibung der Steuerrelais easyE4 1.5 Zubehör Starterpakete Für den leichten Einstieg in die Steuerungstechnik sind verschiedene, begrenzt ver- fügbare Pakete zusammengestellt. KatalogNr. und Typ Starterpaket bestehend aus: 198514 XV100-BOX-E4-DC1 Steuerrelais EASY-E4-DC-12TC1, Touchdisplay XV-102-AO-35TQRB-1E4, Ethernet Switch, sowie drei Patchleitungen zum Anschluss der Geräte an einen PC und eine Lizenz EASYSOFT-SWLIC.
  • Seite 39 1. Beschreibung der Steuerrelais easyE4 1.6 Typenschild 1.6 Typenschild Zur Identifizierung des Geräts ist seitlich das Typenschild angebracht. Das Typenschild enthält die folgenden Informationen:   Hersteller   Generation (Hardware Revision)   Betriebsspannung   Angabe der Verlustleistung   Symbole und Informationen zur Zulassung/Approbation  ...
  • Seite 40 1.8 Programmiersoftware easySoft 8 1.8 Programmiersoftware easySoft 8 Die Steuerrelais der Serie easyE4 sind mit der Programmiersoftware easySoft 8 zu programmieren, welche speziell für diese Geräteserie konzipiert wurde und es ermög- licht schnell, komfortabel und einfach die verfügbaren Funktionen im Schaltplan zu integrieren und als Steuerungsprogramm zur verwenden.
  • Seite 41 1. Beschreibung der Steuerrelais easyE4 1.8 Programmiersoftware easySoft 8 Anwendungsbeispiele Der Support stellt Ihnen eine Vielzahl von Applikationen als *.zip-Files im Download Center Software zur Verfügung. Download Center - Software Eaton.com/software/Anwendungsbeispiele/easy/Deutsch Eaton.com/software/Application Samples/easy/English Diese Beispiele enthalten eine Aufgabenbeschreibung, den Stromlaufplan und das easySoft Projekt, derzeit in den Programmiermethoden EDP und KOP.
  • Seite 42 Das Gerät darf nur in einwandfreiem technischen Zustand, unter Beachtung dieses Dokumentes, bestimmungsgemäß betrieben werden. Beachten Sie die Sicherheitsvorschriften zum easyE4! Vor dem Arbeiten mit dem easyE4 muss der Abschnitt zu den Sicher- heitsvorschriften von allen Personen, die mit dem Gerät arbeiten, gele- sen und verstanden worden sein.
  • Seite 43 Teile der Dokumentation zum Gerät gelesen und ver- standen hat. Weitere Teile der Dokumentation und Informationen zum easyE4, wie z.B. die Mon- tageanleitung, finden Sie im Internet, im Eaton Download-Center Dokumentation und auf den Produktseiten.
  • Seite 44 1. Beschreibung der Steuerrelais easyE4 1.9 Sicherheitsvorschriften 1.9.2.5 Voraussetzungen für einen störungsfreien Betrieb Damit das Gerät die vertraglichen Bedingungen erfüllen kann, sind folgende Punkte einzuhalten:   Nur dafür qualifizierte Personen dürfen mit dem Gerät arbeiten.   Diese Personen haben die Dokumente zum Gerät gelesen, verstanden und halten sich an die darin enthaltenen Anweisungen.
  • Seite 45 1. Beschreibung der Steuerrelais easyE4 1.9 Sicherheitsvorschriften 1.9.3 Gerätespezifische Gefahren VORSICHT ZERSTÖRUNG Das easyE4 darf ausschliesslich durch den Hersteller oder eine von ihm bevollmächtigte Stelle geöffnet werden. Betreiben Sie das Gerät nur mit vollständig verschlossenem Gehäuse. VORSICHT ELEKTROSTATISCHE ENTLADUNG Berühren von elektrostatisch gefährdeten Bauteilen (z. B. Stecker- PINs) vermeiden.
  • Seite 46   Ausführung des Erdanschlusses: Leitungsquerschnitt ≧ 1.5 mm², Länge ≦ 350 mm Das easyE4 muss am zentralen Erdungspunkt (Erdungsschraube) mit der leitenden Struktur z.B. vom Schaltschrank verbunden werden. Für eine einwandfreie Funktion ist diese Art der Erdung zwingend vor- geschrieben.
  • Seite 47 Das Gerät nicht der direkten Wärmestrahlung von Heizgeräten aussetzen. VORSICHT UV-LICHT Kunststoffe verspröden unter Einwirkung von UV-Licht. Diese künst- liche Alterung reduziert die Lebensdauer vom easyE4. Das Gerät vor direkter Sonneneinstrahlung oder anderer Quellen von UV-Strahlen schützen. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 48 1. Beschreibung der Steuerrelais easyE4 1.9 Sicherheitsvorschriften VORSICHT SPITZE, SCHARFE GEGENSTÄNDE ODER ÄTZENDE FLÜSSIGKEITEN Zur Reinigung vom Gerät   keine spitzen oder scharfen Gegenstände (z. B. Messer) ver- wenden.   keine aggressiven oder scheuernden Reinigungs- und Lösungs- mittel verwenden. Verhindern Sie dass Flüssigkeiten in das Gerät gelangen (Kurz- schlussgefahr) oder eine Beschädigung vom Gerät.
  • Seite 49 1. Beschreibung der Steuerrelais easyE4 1.10 Projektierung 1.10 Projektierung Die Geräteserie easyE4 ermöglicht es, verschiedene Spannungsvarianten mit- einander zu kombinieren. Jedes Basisgerät kann mit bis zu 11 Erweiterungen EASY- E4-...-...E1(P) jeweils mit verschiedener Spannungsversorgung verdrahtet werden. 1.10.1 Länge von Signal-Eingangsleitungen 1.10.1.1 Digitale Eingänge...
  • Seite 50 1. Beschreibung der Steuerrelais easyE4 1.10 Projektierung 1.10.1.2 Analoge Eingänge An der Erweiterung EASY-E4-DC-6AE1(P) sind 4 analoge Eingangssignale mit einer maximalen Leitungslänge von 10 m (geschirmt) verfügbar. An der Erweiterung mit Temperaturerfassung EASY-E4-DC-4PE1(P) sind 4 analoge Eingangssignale mit einer maximalen Leitungslänge von 30 m (ungeschirmt) ver- fügbar.
  • Seite 51 Sperrspannung in Reihe zum Geräteeingang. Achten Sie darauf, dass die Diode zum Eingang zeigt, also dass die Kathode der Diode mit dem Eingang verbunden ist, sonst erkennt das Gerät nicht den Zustand 1. Abb. 4: AC-Eingang mit Entstörungsdiode easyE4-AC Alternativ können Sie als Diode das Vorschaltelement M22-XLED-T (Artikel-Nr. 231079) verwenden.
  • Seite 52 1. Beschreibung der Steuerrelais easyE4 1.10 Projektierung M22-XLED-T Abb. 5: AC-Eingang mit Vorschaltelement M22-XLED-T Beschalten der Eingänge I7/I8 von AC-Basisgeräten An I7 und I8 können Sie Glimmlampen mit einem maximalen Reststrom von 2 mA/1 mA bei 230 V/115 V anschließen.
  • Seite 53 1. Beschreibung der Steuerrelais easyE4 1.10 Projektierung 100 nF/275 V ~ 1 kΩ Abb. 7: Begrenzung des Eingangsstromes durch Widerstand Alternativ zum Kondensator können Sie das Vorschaltelement M22-XLED230-T (Arti- kel-Nr. 231080) verwenden. Es enthält einen 150nF -Kondensator in Reihe mit einem 2k-Widerstand und erhöht den Strom um 9,9 mA bei 230 V/50 Hz bzw.
  • Seite 54 1. Beschreibung der Steuerrelais easyE4 1.10 Projektierung 1.10.4 Analoge Signale GEFAHR Analoge Signale sind störungsempfindlicher als digitale Signale, so dass die Signalleitungen sorgfältiger verlegt und angeschlossen wer- den müssen. Ein unsachgemäßer Anschluss kann zu nicht gewollten Schalt- zuständen führen. Zur Vermeidung schwankender Analogwerte sollten Sie die folgenden Maßnahmen ergreifen.
  • Seite 55 Ein easy Kommunikationsmodul wird an der linken Seite des easyE4-Basisgerätes angeschlossen, eine Ein-/Ausgangserweiterung für Steuerrelais easyE4 an dessen rechter Seite. Für den Einsatz ist ggf. ein Update der Firmware am easyE4-Basisgerät erforderlich. Nur mit Firmware-Version 1.30 oder höher möglich. Pro easyE4-Basisgerät wird nur ein easy Kommunikationsmodul unter- stützt.
  • Seite 56 1. Beschreibung der Steuerrelais easyE4 1.10 Projektierung easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 57 2. Installation VORSICHT Installation erfordert Elektro-Fachkraft Geräte der Serie easyE4 dürfen nur von einer Elektrofachkraft oder einer Person, die mit elektrotechnischer Montage vertraut ist, montiert und angeschlossen werden. Die Installation der Geräte führen Sie in folgender Reihenfolge aus:  1. Montage Basisgerät  2.
  • Seite 58 Bei Bedarf sind Versteifungen einzubauen. 2.1.1 Einbauposition Die Geräte der Serie easyE4 sind für den rückseitigen Einbau in Schaltschränke, Schalttafeln, Installationsverteiler oder Schaltpulte vorgesehen. Für die Auswahl der Einbauposition ist folgendes zu beachten:  ...
  • Seite 59 Einsatz.   Ausreichendes Volumen für den Luftaustausch in Schaltschrank etc. vorsehen. Der spezifizierte Freiraum um das easyE4 beträgt: a, b, c ≧ 30 mm (1,2")   Beim Einbau der easyE4 in komplexe Systeme zusammen mit anderen Bau- gruppen, ist kundenseitig eine Überhitzung durch geeignete Umlüftung zu ver- meiden.
  • Seite 60 Stück EASY-COM-RTU-M1(P) Verbindungsstecker Montageanleitung IL050035ZU Die Serie easyE4 ist zwar robust aufgebaut, die eingebauten Komponenten sind jedoch empfindlich gegen zu starke Erschütterungen und/oder Stöße. Schützen Sie deshalb das easyE4 vor mechanischen Belastungen außerhalb der bestimmungsgemäßen Verwendung. Das Gerät darf nur in seiner Originalverpackung, sachgerecht verpackt transportiert werden.
  • Seite 61 2. Installation 2.2 Auspacken und Lieferumfang überprüfen Fehlende Teile oder Beschädigungen Fallen Ihnen bei der Kontrolle Unregelmäßigkeiten auf wenden Sie sich an Ihren Händler oder den Eaton Service +49 (0) 180 5 223822 (de,en) easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 62 Schraubmontage mit Hilfe von Gerätefüßen ZB4-101-GF1. 2.3.1 Montage Steuerrelais easyE4 Bauen Sie ein Steuerrelais easyE4 in einen Schaltschrank, einen Instal- lationsverteiler oder in ein Gehäuse so ein, dass die Anschlüsse der Span- nungsversorgung und die Klemmenanschlüsse im Betrieb gegen direktes Berühren geschützt sind.
  • Seite 63 2.3 Montage   > 30 mm > 30 mm (> 1.2") (> 1.2") Abb. 9: Abstand mind. 3 cm Schnappen Sie das Basisgerät und jede Erweiterung auf eine Tragschiene auf oder befestigen Sie jedes Gerät mit den Gerätefüßen ZB4-101-GF1 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 64 Ein-/Ausgangserweiterung für Steuerrelais easyE4 Bei der lokalen Erweiterung sitzt das Erweiterungsgerät direkt rechts neben dem Basisgerät. Mittels des Verbindungssteckers ist es möglich, das easyE4-Basisgerät mit bis zu 11 Erweiterungen zu einem Geräteblock zu verbinden. Der passende Verbindungsstecker ist im Lieferumfang des Erweiterungsgerätes ent- halten.
  • Seite 65 Der passende Verbindungsstecker ist im Lieferumfang vom EASY-COM-... enthalten. Mit dem easy Kommunikationsmodul können Sie:   die Basisgeräte der Serie easyE4 ab Generation 05 direkt an ein Kom- munikationssystem anschließen Das easy Kommunikationsmodul montieren Sie einzeln, genau wie ein Basisgerät auf der Tragschiene oder durch Verschrauben mittels Gerätefüßen.
  • Seite 66 Oberkante der Tragschiene.  2. Schieben Sie die Erweiterung bündig an den Verbund aus Basisgerät und Erweiterung heran.  3. Drücken Sie das Gerät leicht nach unten und an die Tragschiene, bis es über die Unterkante der Tragschiene schnappt. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 67 Zwischen Basisgerät und Erweiterungsgerät besteht, im lokalen Anschluss der Erwei- terung, folgende elektrische Trennung:   einfache Trennung 400 V (+10 %).   sichere Trennung 240 V (+10 %). Basisgerät, Erweiterungsgerät und easy Kommunikationsmodul können mit ver- schiedenen Spannungsversorgungen gespeist werden. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 68 2. Installation 2.3 Montage 2.3.1.2 Schraubmontage Für die Schraubmontage benötigen Sie Gerätefüße ZB4-101-GF1, die Sie auf der Rückseite des easyE4-Gerätes einsetzen können. Die Gerätefüße erhalten Sie als Zubehör, siehe → Abschnitt "Zubehör", Seite 33.   Abb. 13: Gerätefuß einsetzen.  ...
  • Seite 69 Bei einem Block aus Basisgerät, Erweiterungsgeräten und/oder easy Kommunikationsmodul und entfernen Sie die Verbindungsstecker. DE L A LT ES C Abb. 15: benachbarte Verbindungsstecker entfernen Lösen Sie das Gerät von der Tragschiene Abb. 16: Demontage Option Schraubmontage: Lösen Sie die Verschraubung an den Gerätefüßen. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 70   eindrähtig 0,2 bis 4   feindrähtig 0,2 bis 2,5   0.5 - 0.7 Nm min 22 - max 12   Leiterquerschnitt AWG 3.5 mm   eindrähtig mit Ade- rendhülse 0,2 bis 2,5 feindrähtig mit Ade- rendhülse easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 71 0,2 bis 2,5 0.4 x 2.5 mm feindrähtig min 24 - max 14   Leiterquerschnitt AWG 8 mm (0.31”)   Anschlussquerschnitte   in mm² eindrähtig mit Ade- rendhülse 0,25 bis 1,5 0.4 x 2.5 mm feindrähtig mit Ade- rendhülse   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 72 100 - 240 V AC/DC (cULus 100 - 110 V DC) 12, 24 V DC/24 V AC 24 V DC 0 V/ N F1 > 1 A +24 V 0 V + UC 0 V L N N Abb. 17: Spannungsversorgung Basisgeräte anschließen easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 73 Schalter verwenden. Schalten Sie die Ver- sorgungsspannung nicht mit Reed-Relaiskontakten ein, da diese verbrennen oder verkleben können. Die erforderlichen Anschlussdaten für ihren Gerätetyp entnehmen Sie dem dazu- gehörigen Datenblatt → Abschnitt "Technische Daten", Seite 825 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 74 Überspannung zerstört werden. Die Eingänge I5-I8 der Erweiterung EASY-E4-AC-16RE1(P) können an einer anderen Phase angeschlossen werden. Achten Sie darauf, dass die L- und N-Leiter nicht vertauscht werden. Siehe auch   → Abschnitt "Hinweise zum Anschluß von EASY-E4-AC-...-Geräten", Seite 47 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 75 2. Installation 2.4 Anschlussklemmen 2.4.4 Digitale Eingänge anschließen Die Eingänge der easyE4-Geräte schalten elektronisch. Einen Kontakt, den Sie über eine Eingangsklemme einmal anschließen, können Sie als Schaltkontakt im Schaltplan beliebig oft wiederverwenden. Schließen Sie die Kontakte, z. B. Taster oder Schalter, an die Eingangsklemmen des easyE4-Gerätes an.
  • Seite 76 Wird das Erweiterungsgerät EASY-E4-AC-16RE1(P) mit der Phase L1 versorgt, dann müssen die Eingänge I1-I4 auch mit L1 belegt werden. Die Eingänge I5-I8 können mit der gleichen Phase L1 aber auch durchgängig mit einer der anderen Phasen L2 oder L3 angesteuert werden. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 77 Abb. 21: digitale Zähler-Eingänge anschließen Länge von Eingangsleitungen Aufgrund von starker Störeinstrahlung auf langen Leitungen können die Eingänge den Schaltpegel erreichen. Halten Sie bitte die maximalen Leitungslängen, die in den technischen Daten der angeschlossenen, geschirmten Sensoren ange- geben sind, ein. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 78 Zur Vermeidung schwankender Analogwerte sollten Sie die nachfolgend beschriebenen Maßnahmen ergreifen. Ein unsach- gemäßer Anschluss kann zu nicht gewollten Schaltzuständen führen. Zur Vermeidung schwankender Analogwerte sollten Sie die Maßnahmen ergreifen, welche zur Projektierung angegeben sind, → Abschnitt "Analoge Signale", Seite 50 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 79 Halten Sie die technischen Daten der Relais ein. Halten Sie die obere Spannungsgrenze von 250 V am Kontakt eines Relais ein. Eine höhere Spannung kann zu Überschlägen am Kontakt führen und damit das Gerät oder eine angeschlossene Last zerstören.   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 80 F2 ≧ 2.5 A +24 V EASY-E4-DC-12TC1(P) EASY-E4-DC-12TCX1(P) Abb. 24: Transistor-Ausgang Basisgerät anschließen Die Transistor-Ausgänge von easyE4-Erweiterungsgeräten werden über die Span- nungsversorgung von diesem Erweiterungsgerät versorgt. Damit besitzen die Tran- sistor-Ausgänge das gleiche Potential wie die Eingänge des Erweiterungsgerätes.   +24 V DC +24 V F2 ≧...
  • Seite 81 Abb. 26: Induktivität mit Schutzbeschaltung 2.4.7.1 Verhalten von Transistor-Ausgängen bei Kurzschluss/Überlast Für easyE4-Geräte mit Transistor-Ausgängen gilt: Tritt Kurzschluss oder Überlast an einem Transistorausgang auf, schaltet der betrof- fene Ausgang ab und ein Sammelstörmelder ID (siehe Fehler ID) wird auf 1 gesetzt.
  • Seite 82 819 - 4095 0 – 20 mA 12 Bit 0 - 4095 Für alle Analog-Eingänge besteht die Möglichkeit eine Glättung (Rausch- unterdrückung) und eine Aktualisierungsrate über die easySoft 8 einzustellen. Ansicht Projekt Abb. 27: Register Geräteparameter, am Beispiel EASY-E4-DC-6AE1 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 83 Projektierung angegeben sind, → Abschnitt "Analoge Signale", Seite 50 Zusätzlich zu den Angaben im Datenblatt gilt für EASY-E4-DC-6AE1(P) Eingangsimpedanz       Spannung: 12.122 kΩ   Strom: ≤ 300 Ω Spannungsausgang: max. Strom: 10 mA (Lastwiderstand ≥1000 Ω) Stromausgang: Lastwiderstand ≤ 600 Ω easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 84 GEFAHR Analoge Signale sind störungsempfindlicher als digitale Signale, so dass die Signalleitungen sorgfältig verlegt und angeschlossen werden müssen. Ein unsachgemäßer Anschluss kann zu nicht gewollten Schalt- zuständen führen. Ungeschirmte Signalleitungen sind von AC-Leitungen getrennt, sepa- rat zu verlegen. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 85   1   Pt100, Pt1000 -100 bis +200 -1000 bis -100 bis -1480 bis -148 bis 0 – 4095 2000 +200 +3920 +392 Pt100, Pt1000 -100 bis +400 -1000 bis -100 bis -1480 bis -148 bis 0 – 4095 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 86 Überschreitung des angegebenen Messbereichs an mindestens einem Temperatureingang oder Bruch in der Anschlussleitung DIAG 2 Unterschreitung des angegebenen Messbereichs an mindestens einem Temperatureingang oder ein Kurzschluss ist aufgetreten <zugeordneter Operand> <zugeordneter Operand> <zugeordneter Operand> <zugeordneter Operand> Das Temperaturmodul schreibt in den Diagnose-Buffer vom easyE4-Basisgerät. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 87   EASY-E4-AC-12RC1(P), EASY-E4-AC-12RCX1(P) I1 I2 I3 I4 I7 I8 AC 100...240V   Spannungsversorgung L                 Eingang       Ausgang       Q1/1 Q1/2 Q2/1 Q2/2 Q3/1 Q3/2 Q4/1 Q4/2 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 88     Ausgang     Q1/1 Q1/2 Q2/1 Q2/2 Ausgang   Q3/2 Q4/2   Q3/1 Q4/1 DC-Eingangserweiterungen mit Transistor-Ausgängen EASY-E4-DC-8TE1(P) +24V 0V I1 I2 DC 24V Spannungsversorgung     +24V     Eingang     Ausgang     easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 89 Spannungsversorgung L                   Eingang       Ausgang     Q1/1 Q1/2 Q2/1 Q2/2   Q3/1 Q3/2 Q4/1 Q4/2 Ausgang     Q5/1 Q5/2 Q6/1 Q6/2   Q7/1 Q7/2 Q8/1 Q8/2 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 90 IA3-8 IA3-9 IA4- IA4- IA4- easy Kommunikationsmodule für Steuerrelais easyE4 Die Klemmenbelegung zum optionalen Modul EASY-COM-SWD-… ist beschrieben im KapiteleasyE4 als SWD-Koordinator , → Abschnitt "Klemmenbelegung", Seite 757 Die Klemmenbelegung zum optionalen Modul EASY-COM-RTU-… ist beschrieben im KapiteleasyE4 Kommunikation via Modbus RTU , →...
  • Seite 91 2.5 Externe Anschlüsse am Basisgerät Die Basisgeräte bieten durch ihre Schnittstellen die Möglichkeit verschiedene Peripheriegeräte und Komponenten anzuschließen. 2.5.1 Anordnung der externen Anschlüsse   D EL A LT ES C Abb. 32: Slot für microSD Abb. 33: Ethernet-Buchse am Basisgerät easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 92 2.5 Externe Anschlüsse am Basisgerät 2.5.2 Speicherkarte Der Steckplatz für die microSD befindet sich frontal am Basisgerät.   microSD Speicherkarte nicht im eingeschalteten Zustand der easyE4 ein- setzen oder entfernen. microSD einsetzen Die Speicherkarten sind gegen verkehrtes Einsetzen gesichert. Wenden Sie keine Gewalt beim Einsetzen an.
  • Seite 93 Ziehen Sie den Slot heraus. Drücken Sie die microSD in den Steckplatz. Die Speicherkarte rastet aus und steht ein Stück heraus. Entnehmen Sie die Speicherkarte. Lagern Sie zum Schutz die microSD in ihrer Transportverpackung. Schließen Sie den Slot Abb. 35: Speicherkarte entfernen easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 94 Gerät zu dem die Ethernet-Leitung führt, folgen Sie der Beschreibung dieses angeschlossenen Gerätes. Ein neues easyE4-Basisgerät ist standardmäßig auf AUTO-IP eingestellt. Die Ein- stellung und Festlegungen am EASY-E4-...-12...C1(P) erfolgen in der Menüstruktur im Pfad unter System-Optionen\Ethernet → Abschnitt "Ethernet", Seite 625...
  • Seite 95 Abb. 37: Ethernet-Leitung anschließen     Ethernet 10/100 MBit Tx + Tx – RJ45 Rx + EASY-E4-DC-12TC1(P) — EASY-E4-DC-12TCX1(P) EASY-E4-UC-12RC1(P) — EASY-E4-UC-12RCX1(P) Rx – EASY-E4-AC-12RC1(P) 8 7 6 5 4 3 2 1 EASY-E4-AC-12RCX1(P) — — Funktionserde anschließen Ethernet-Leitung einstecken easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 96 2. Installation 2.5 Externe Anschlüsse am Basisgerät 2.5.3.2 Demontage Ethernet-Leitung mit Anschlusstechnik Schraubklemmen 3.5 mm Abb. 38: Ethernet-Leitung entfernen mit Anschlusstechnik Push-In 0.4 x 2.5 mm Abb. 39: Ethernet-Leitung entfernen easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 97 2.6 Lizenz zur Programmiersoftware 2.6 Lizenz zur Programmiersoftware Die Programmiersoftware steht ab Version 7 als Download zur Verfügung. Geräte der Serie easyE4 können nur mit Versionen der easySoft 7 oder höher programmiert werden. Die Programmiersoftware easySoft ist frei verfügbar, zur Freischaltung aller Softwarefunktionen müssen Sie eine Softwarelizenz erwerben.
  • Seite 98 Anweisungen auf der Internet-Seite: Eaton.com/lizenz Abb. 41: Eingabemaske für die Zertifikats-Nr. vom Lizenzproduktschein Nachdem Sie hier die 36-stellige Zertifikats-Nummer vom Lizenzproduktschein ein- gegeben haben, erscheint ein Dialog, in dem Sie zu Ihrer eigenen Sicherheit den Eigentümer der Lizenz angeben. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 99 Ihnen angegebene E-Mail-Adresse geschickt. Die E-Mail enthält:   Lizenztyp: SW-EASYSOFT   Lizenzproduktschein-Nummer: 7-stellige Nummer ihres Zertifikates   Lizenzschlüssel: automatisch generierter 24-stelliger Code   Angaben zur Registrierung des Eigentümers Der 24-stellige Lizenzschlüssel wird während der Installation abgefragt. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 100 Wählen Sie in der easySoft 8 im Menü ? den Menüpunkt Lizenz an. Es öffnet sich der Dialog zur Eingabe des Lizenzschlüssels. Abb. 42: Dialog Lizenz Geben Sie hier den 24-stelligen Lizenzschlüssel ein, den Sie per E-Mail erhalten haben. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 101 Dafür muss der PC über eine aktive Internetverbindung verfügen. Menü ? Abb. 43: Befehle im Menü ? 2.6.4 easyE4 Root Zertifikat Ab der Programmiersoftware easySoft 8 wird das easyE4 Root Zertifikat mit in den Zielordner C:\Program Files (x86)\Common Files\Eaton\easyRootCA instal- liert. Eine nachträgliche Zertifikat-Installation ist möglich. Ein Benutzer, der das easyE4 Root Zertifikat bei der easySoft 8 Installation noch nicht mit installiert, kann die Zer- tifikat-Installation später nachholen.
  • Seite 102 Klicken Sie die gewünschte Produktversion zum Download an. Speichern Sie die das Installationspaket auf Ihrem PC . Ein InstallShield Wizzard ermöglicht einen Wartungsmodus, bei wiederholter Instal- lation wird die gezielte Auswahl von Ändern, Reparieren, Deinstallieren oder ein- zelnen Komponenten angeboten. Abb. 44: InstallShield Wizzard easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 103 Lizenzschlüssel ein, erfolgt die Installation im Demo-Mode. Eine Nachlizenzierung ist jederzeit möglich. Folgen Sie den Anweisungen des Installationspaketes auf dem Bildschirm. Abb. 45: Schritt 1 Abb. 46: Schritt 2 Lizenzvereinbarung Sie können sich die Nutzungsbedingungen auch komplett ausdrucken. Abb. 47: Schritt 3 Lizenzschlüssel easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 104 Seite 96. Abb. 48: Schritt 4 Zielordner Anzeige der Verzeichnisstruktur, wo in die Installation abgelegt wird. Über die Taste Ändern... können Sie individuell den Ablageort festlegen, wohin die Programmiersoftware easySoft 8 installiert wird. Abb. 49: Schritt 4.1 Zielordner ändern easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 105 Abb. 50: Schritt 4.2 eigenen Zielordner anlegen Eine gezielte Auswahl der gewünschten Installation ist anschließend möglich. Abb. 51: Schritt 5 Optionen auswählen Abb. 52: Schritt 6 Installation starten Eine Sicherheitsabfrage wird eingeblendet, nach deren Bestätigung startet die Installation. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 106 Abb. 53: Schritt 7 Sicherheitsabfrage Abb. 54: Schritt 7 Fortschrittsanzeige Meldungen zur Installation werden eingeblendet und müssen bestätigt werden. Abb. 55: Schritt 7.1 Meldungen Schon bestehende Anwenderbausteine im Verzeichnis C:\Pro- gramData\Eaton\easySoft 8\UserFBs werden nicht überschrieben und gemeldet, das diese bereits vorhanden sind. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 107 Abb. 56: Schritt 8 Abschluß Auf der Benutzeroberfläche wird während der Installation das easySoft 8-Icon abge- legt. Klicken Sie auf das easySoft 8-Icon um easySoft 8 zu starten. oder Abb. 57: easySoft 8-Icon, je nach Auflösung am Bildschirm oder Position easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 108 2. Installation 2.6 Lizenz zur Programmiersoftware easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 109 Das Gerät nicht der direkten Wärmestrahlung von Heizgeräten aussetzen. Eine Inbetriebnahme der easyE4-Geräte ist mit/ohne Anzeige- und Bedi- enfunktionalität der Geräte möglich. Um jedoch allen Erklärungen in diesem Kapitel folgen zu können, wird eine Anzeige- und Bedienmöglichkeit vorausgesetzt.
  • Seite 110 3. Inbetriebnahme 3.2 Täglicher Betrieb 3.2 Täglicher Betrieb Für den Gebrauch wird das easyE4 nach der Erstinbetriebnahme über den Anschluss an die Versorgungsspannung betrieben. Ein separates Ein- und Ausschalten ist nicht erforderlich. Die Lebensdauer der Display Hintergrundbeleuchtung kann durch Reduk- tion der Helligkeit erhöht werden.
  • Seite 111 Blinken, 4 Hz zwischen easyE4-Gerät und Verbindungsstecker LED ETHERNET/NET (nur Basisgerät) Keine Ethernet Leitung gesteckt, Versorgungsspannung aus die Schnittstelle ist nicht aktiv, das easyE4-Gerät hat keine IP-Adresse Gelb, Dauerlicht Ethernet Leitung ist angeschlossen Grün, Dauerlicht IP-Adresse vorhanden, NET nicht konfiguriert Rot, Dauerlicht Ethernet Konflikt oder Fehler, z.B.: Doppelte IP-Adresse, Adressenkollision...
  • Seite 112 Im Auslieferungszustand ab Werk sehen Sie alle Informationen im Display zuerst in englischer Sprache. Befindet sich ein lauffähiges Programm im Steuerrelais easyE4, so startet das Gerät in die Betriebsart RUN. Beachten Sie, daß sich neben dem gültigen Programm im Steuerrelais auch keine Peripheriefehler vorliegen, die zur Betriebsart STOP führen.
  • Seite 113 Menüpunkt MENU LANGUAGE. Drücken Sie die Taste OK. Scrollen Sie mit den Tasten Cursor-Tasten zur gewünschten Sprache. Bestätigen Sie die Taste OK. Verlassen Sie das Menü mit der Taste ESC. Die Anzeige im Display ist auf die gewählte Sprache umgestellt. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 114 Fehlt ein Gerät oder ist ein anderes Gerät wie im Programm verbaut, bleibt daseasyE4-Basisgerät in der Betriebsart STOP. Das gleiche Verhalten besitzt das easyE4-Basisgerät auch, wenn Sie ein Gerät mehr als im Programm vorhanden ist installiert haben. GEFAHR Falls Sie Geräte bereits in eine Anlage integriert haben, sichern Sie den Arbeitsbereich angeschlossener Anlagenteile gegen Zutritt, damit keine Personen durch z.
  • Seite 115 3. Inbetriebnahme 3.3 Einschalten 3.3.4 Statusanzeige im Steuerrelais easyE4 mit Display und Tastatur Nach dem Einschalten meldet sich das easyE4-Basisgerät nach der Startgrafik mit der Status-Anzeige. Die Status-Anzeige umfasst sechs Zeilen a 16 Zeichen. Mit dem Drücken der Taste Alt wechseln Sie zwischen den Anzeigen.
  • Seite 116 Ausgehend von der Status-Anzeige können Sie über das Hauptmenü in die einzelnen Untermenüs verzweigen. Drücken Sie die Taste OK. Das Hauptmenü erscheint. Tab. 8: Hauptmenü STOP ✓ RUN PARAMETER STELLE UHR KARTE INFORMATION SYSTEM-OPTIONEN PROGRAMM Siehe auch   → Kapitel "3 Bedienung", Seite 153 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 117 3. Inbetriebnahme 3.3 Einschalten 3.3.5 Ethernet Netzwerk in Betrieb nehmen Falls Sie nur mit einer easyE4 kommunizieren möchten, verbinden Sie die easyE4- Ethernet Schnittstelle mit einer Ethernet-Leitung und Ihrem Rechner, siehe → "Ether- net-Leitung anschließen", Seite 91 Mittels der easySoft 8 Kommunikation sind Sie in der Lage die angeschlossene, ein- geschaltete easyE4 zu suchen und die Kommunikation auf zu nehmen.
  • Seite 118 3. Inbetriebnahme 3.3 Einschalten 3.3.6 Remote Betrieb Falls Sie das easyE4-Gerät in Betrieb nehmen wollen, ohne an der Maschine oder Anlage zu sein, stellen Sie sicher dass Sie immer den Überblick besitzen, welche Zustände durch Ihr Handeln hervorgerufen werden. Achten Sie darauf, daß keine Gefahren durch den Remote Betrieb entstehen.
  • Seite 119 Anlauf RUN   Anlauf Karte Sobald das easyE4-Gerät startet, werden die Optionen abgefragt. Das easyE4-Basisgerät prüft, ob eine microSD steckt und ob ein Startprogramm auf der microSD vorhanden ist. Entsprechend geht das Gerät in den Betriebszustand RUN oder STOP. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 120 Anlauf RUN: Das Gerät soll auch ohne easySoft 8 anlaufen können Überschreiben per Karte: Das Gerät soll von microSD-Karte laden, wenn eine microSD-Karte inkl. Startprogramm gesteckt ist ② Erneute Zuweisung der Optionen, da diese von geladenem Programm überschrieben werden könnten easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 121 3.5 Ethernet-Verbindung herstellen und Programm oder Visualisierungsprojekt übertragen 3.5 Ethernet-Verbindung herstellen und Programm oder Visualisierungsprojekt über- tragen Um den Zugriff auf ein easyE4-Basisgerät oder ein Visualisierungsgerät easyE RTD Advanced zwecks Programmierung zu ermöglichen, steht eine Verbindung über Ethernet zur Verfügung.
  • Seite 122 10110010 01100100 Subnetzmaske 255.255.254.0   11111111 11111111 11111110 00000000 Netzwerkteil 192.168.178.192   11000000 10101000   10110010 00000000   Tab. 10: Mögliche IP-Adressen easyE4 oder easyE RTD Advanced easyE4/ Dezimal   Binär   easyE RTD Advanced IP-Adresse 192.168.178.1   11000000 10101000  ...
  • Seite 123 3. Inbetriebnahme 3.5 Ethernet-Verbindung herstellen und Programm oder Visualisierungsprojekt übertragen Ethernet-Verbindung herstellen Voraussetzungen für den Zugriff auf ein Steuerrelais easyE4 oder ein Visua- lisierungsgerät easyE RTD Advanced:   Der PC besitzt eine freie und eingerichtete Ethernet-Schnittstelle   Die Ethernet-Schnittstelle vom PC muss im selben Subnetz wie das easyE4- Basisgerät und das Visualisierungsgerät easyE RTD Advanced liegen.
  • Seite 124 Bei bestehender Ethernet-Verbindung wird das easyE4-Basisgerät und/oder das Visualisierungsgerät easyE RTD Advanced gefunden und mit seinen Parametern ein- getragen. Speichern Sie für das gefundene easyE4-Basisgerät und/oder das Visua- lisierungsgerät easyE RTD Advanced jeweils das IP-Profil mit der Taste als IP- Profil speichern.
  • Seite 125 3.5 Ethernet-Verbindung herstellen und Programm oder Visualisierungsprojekt übertragen Programm und Visualisierungsdatei übertragen Änderungen im Feld Schnittstelle Unter Schnittstelle ist die IP-Adresse des easyE4-Basisgerätes und des Visua- lisierungsgerätes easyE RTD Advanced eingetragen. War bereits vorher eine Verbindung zu mehreren Geräten aufgebaut, stehen ent- sprechend mehr Einträge zur Verfügung.
  • Seite 126 3.5 Ethernet-Verbindung herstellen und Programm oder Visualisierungsprojekt übertragen Ansicht Kommunikation\Verbindung Abb. 69: Verbindung zum easyE4-Gerät hergestellt und Programm übertragen Für die weitere Unterstützung bei der Arbeit mit der easySoft 8 folgen Sie den Hilfethemen in der easySoft 8 Hilfe, welche Sie mit der Taste F1 auf Ihrer Tastatur öffnen.
  • Seite 127 3.5 Ethernet-Verbindung herstellen und Programm oder Visualisierungsprojekt übertragen Upload der Programme und Visualisierungsprojektdateien Zur Rekonstruktion eines Projektes kann das *.e80-Programm des easyE4-Basis- gerätes, das Visualisierungsprojekt und die Konfiguration der Geräte mit Gerät => PC wieder in die easySoft 8-Anwendung hochgeladen werden. Dazu kann die Ver- bindung zum ersten NET-Teilnehmer aufgebaut werden und der Upload für mehrere...
  • Seite 128 Da standardmäßig die Option Anlauf RUN aktiviert ist, wechselt das Gerät auto- matisch in den Betriebszustand RUN. Sobald das easyE4-Gerät in den Betriebszustand RUN wechselt, wird geprüft, ob sich im internen Speicher ein Programm befindet. Wenn nein, wird der folgende Schritt übersprungen.
  • Seite 129 Karte zulassen mit Häkchen aktiviert ist. Starten Sie das Einrichten der Karte durch die Befehlsfolge Menüleiste Pro- jekt/Karte . Falls Sie das erste Mal diese Befehlsfolge aufrufen, ist das Laufwerk der microSD auszuwählen. Das Fenster Einrichten der Karte öffnet sich. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 130 3. Inbetriebnahme 3.6 Automatisches Booten von der Speicherkarte Programm übertragen Menüleiste/Projekt/Karte… Abb. 70: Offline Bediendialog Speicherkarte Betätigen Sie die Schaltfläche PC -> Karte. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 131 NET-Teilnehmers". Wählen Sie den NET-Teilnehmer aus, dessen Programm auf die microSD Spei- cherkarte übertragen werden sollte, z.B. <NET-Teilnehmer NT1>. Als nächstes wird die Plausibilitätskontrolle durchgeführt. Wird die Plau- sibilitätskontrolle erfolgreich durchgeführt, erscheint die Abfrage nach dem Start- programm. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 132 Sie enthält jetzt das übertragene Programm sowie die Datei BOOT.TXT. Abb. 71: Laufwerk microSD Speicherkarte mit Ordner PROGRAM enthält BOOT.TXT und kompiliertes Pro- gramm test.prg Die Karte ist jetzt mit allen Voraussetzungen für das Booten vorbereitet. Sie können das automatische Booten von Karte jetzt vornehmen. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 133 3. Inbetriebnahme 3.6 Automatisches Booten von der Speicherkarte 3.6.2 Karte im easyE4-Gerät mit easySoft 8 für Booten vorbereiten Voraussetzungen   Lizenzierte Version easySoft 8 auf dem PC Stecken Sie die Karte in spannungslosem Zustand in das Gerät. Schalten Sie die Versorgungsspannung ein.
  • Seite 134 3. Inbetriebnahme 3.6 Automatisches Booten von der Speicherkarte Menüleiste/Projekt/Karte… Abb. 72: Offline Bediendialog Speicherkarte easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 135 Wählen Sie den NET-Teilnehmer aus, dessen Programm auf die microSD Spei- cherkarte übertragen werden sollte, z.B. <NET-Teilnehmer NT1>. Als nächstes wird die Plausibilitätskontrolle durchgeführt, siehe hierzu → "Plau- sibilitätskontrolle", Seite 607. Wird die Plausibilitätskontrolle erfolgreich durch- geführt, erscheint die folgende Abfrage. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 136 Sie enthält jetzt das übertragene Programm sowie die Datei BOOT.TXT. Abb. 73: Laufwerk microSD Speicherkarte mit Ordner PROGRAM enthält BOOT.TXT und kompiliertes Pro- gramm test.prg Die Karte ist jetzt mit allen Voraussetzungen für das Booten vorbereitet. Sie können das automatische Booten von Karte jetzt vornehmen. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 137 Auf der microSD-Speicherkarte befindet sich mindestens ein kompiliertes Pro- gramm *.PRG Für die Konfiguration muss das easyE4-Gerät im Betriebszustand STOP sein. Sollte dies nicht der Fall sein, so weist Sie das Gerät darauf hin. Stecken Sie die Speicherkarte in spannungslosem Zustand in das Gerät.
  • Seite 138 3. Inbetriebnahme 3.6 Automatisches Booten von der Speicherkarte Schalten Sie die Spannungsversorgung aus. Die Karte ist jetzt mit allen Voraussetzungen für das Booten vorbereitet. Sie können das automatische Booten von Karte jetzt vornehmen. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 139 Schalten Sie das easyE4-Basisgerät aus. Stecken Sie die microSD-Speicherkarte ein. Schalten Sie das easyE4-Basisgerät ein. Schalten Sie anschließend das easyE4-Basisgerät aus und entfernen Sie die microSD-Speicherkarte. Das easyE4-Basisgerät ist zurückgesetzt. Programm, Passwort und alle Einstellungen sind gelöscht, die Netzwerkschnittstelle arbeitet mit AUTO-IP.
  • Seite 140 Das Vorgehen für Basisgeräte unterscheidet sich bis zur Generation 08 dabei von dem Vorgehen für Erweiterungsgeräte oder Kommunikationsmodule. Die Aktualisierung der Firmware führen Sie mit einer microSD Speicherkarte durch. Updates der Firmware werden von Eaton im Download Center – Software unter Firm- ware-Updates als *.zip-Dateien zur Verfügung gestellt.  ...
  • Seite 141 Online-Kommunikation mit dem easyE4-Basisgerät in der easySoft 8Kom- munikationsansicht/Register HW-Info angezeigt. Bei easyE4-Basisgeräten mit Display ist die Version der Firmware im Gerätemenü Information\System einsehbar, → Abschnitt "Menü Information", Seite 165 Ein im Basisgerät bestehendes Programm wird bei der Erneuerung der Firmware unverändert belassen.
  • Seite 142 Schalten Sie das easyE4-Basisgerät ein. Bootloader-Version 1.01: Die Konfiguration in der “e4update.ini”-Datei wird im Boot- loader der easyE4 abgefragt und ein Kompatibilitätscheck durchgeführt. Ist die Firm- ware im Gerät und auf der Karte gleich, wird keine Aktualisierung durchgeführt. Bootloader-Version 1.00: Die Firmware wird von der microSD Speicherkarte auf das Basisgerät übertragen.
  • Seite 143 Firmware von der microSD Speicherkarte neu übertragen wurde. Update Basisgerät ab Generation 08 Das Firmware-Update für easyE4-Basisgeräte EASY-E4-...-12...C1(P) ab der Gene- ration 08 kann sowohl über das Gerätemenü, als auch über die Konfigurationsdatei "e4settings.ini" auf der microSD-Speicherkarte gestartet werden.
  • Seite 144 → Abschnitt "Systemparameter mittels Speicherkarte setzen - e4settings.ini", Seite 147. 3.8.2 Firmware Update Erweiterungsgerät Das Update der Erweiterungsgeräte muss über das Gerätemenü eines easyE4-Basis- gerätes erfolgen. Erweiterungsgeräte der ersten Generation easyE4 (mit der Firmware-Version 1.00) können nicht aktualisiert werden, weil in diesen Geräten physisch kein Bootloader vorhanden ist.
  • Seite 145 3.8 Firmware aktualisieren Für ein Update ist kein Eintrag in einer Konfigurationsdatei erforderlich. Für das Update der Firmware muss das easyE4-Erweiterungsgerät mit dem Basis- gerät über den Verbindungsstecker verbunden sein. Die Nummer der easyE4-Erweiterung wird anhand der Position nach dem Basisgerät im Montageblock, von links beginnend mit 1 bestimmt.
  • Seite 146 Öffnen Sie den Menüpfad SYSTEM OPTIONEN\UPDATE\ERWEITERUNG. Tab. 16: System-Optio- nen\Update UPDATE BASISGERÄT KOMM.-MODUL ← ERWEITERUNG → Wählen Sie die Nummer der easyE4-Erweiterung im Block aus, 1 bis 11 ist mög- lich. Tab. 17: System-Optio- nen\Update\Erweiterung ERWEITERUNG <1-11> UPDATE <Dateiname auf SD> 磣£¡¡¡¡¡¡¡¡££££££Ç...
  • Seite 147 3. Inbetriebnahme 3.8 Firmware aktualisieren Das Update der easy Kommunikationsmodule muss über das Gerätemenü eines easyE4-Basisgerätes erfolgen. Welche Version der Firmware sich auf dem Gerät befindet, wird in der easySoft 8 während der Onlinekommunikation in der Kommunikationsansicht/Register HW-Info angezeigt .
  • Seite 148 Die Hardware-Information (HW-Info), welche Firmware-Ver- sion auf dem easy Kommunikationsmodul vorhanden ist, kön- nen Sie nur über easySoft 8 einsehen. Verbinden Sie sich dazu in der Ansicht Kommunikation mit Ihrem easyE4-Block. Im Arbeitsbereich Konfiguration wird im Register HW-Info die FW-Version angezeigt. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 149  3. Neue Firmware laden  4. Startbild für das Display vom EASY-E4-...-12...C1(P) festlegen Auf der Speicherkarte kann eine boot.bmp abgelegt werden und diese wird dann beim Starten der easyE4 im Display angezeigt und beim Stecken der Karte  5. Anwenderprogramme übertragen, Speicherung mehrerer Programme  6.
  • Seite 150 Legen Sie die boot.bmp direkt auf der Speicherkarte ab. microSD-Speicherkarte im PC Abb. 76: Ablage der boot.bmp Sobald das easyE4-Gerät eingeschaltet wird, wird die boot.bmp als Startgrafik mit der festgelegten Anzeigedauer eingeblendet. Zur Funktion der Startgrafik muss die microSDSpeicherkarte im Gerät gesteckt bleiben.
  • Seite 151 Um die Parameter der Datei "e4settings.ini" auf das Basisgerät zu übertragen, gehen Sie folgendermaßen vor: Schalten Sie das easyE4-Basisgerät aus. Stecken Sie die microSD Speicherkarte mit der Datei "e4settings.ini" in den microSD Kartenhalter und schieben Sie den Halter in das Gerät.
  • Seite 152 Der Wertebereich liegt zwischen 0 und 100 (%). Ein Zwischenwert wird auf den nächstgrößeren Zehner-Wert aufgerundet Brightness1 Display-Helligkeit während der Bedienung am Gerät, siehe. → Abschnitt "Anzeige", Seite 621 Default-Wert: 100 Brightness2 Angabe der Helligkeit für den Ruhemodus Default-Wert: 50 Wert: 0 entspricht dem Abschalten vom Display im Ruhemodus   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 153 Timeout Brightness - Timeout für Helligkeitsumschaltung Angabe der Zeit in Sekunden, wann das Display in den Ruhemodus wechselt, wenn keine Bedienung am easyE4-Gerät erfolgt. Die Umschaltzeit zwischen dieser Display-Helligkeit 1 und 2 muss entsprechend der untenstehenden Tabelle in Sekunden angegeben werden.
  • Seite 154 Cursor-Farbe umfasst, auf eines von 16 vordefinierten Farbzusammenstellungen fest- legen. Relevant sind die Farbeinstellungen für die Remote-Bedienung der easyE4, z.B. auf dem easyE RTD, in der easySoft 8 oder im Web-Server. Die folgende Tabelle listet die zwei vorherrschenden Farben im Farbschema für die Text und Hintergrundgestaltung zu dem dazugehörigen Farbindex-Wert auf:...
  • Seite 155 Die entsprechende *.fw-Datei muss im ROOT-Verzeichnis der microSD-Speicherkarte liegen. Welche Firmware-Updates zu welcher Hardware-Generation passt, siehe → Abschnitt "Firmware aktualisieren", Seite 136 "e4settings.ini"-Beispiel für einen Datei-Inhalt ab Generation 08 Siehe auch   → "Übersicht zum Einschaltverhalten", Seite 115   → "Systemeinstellungen", Seite 619 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 156 3. Inbetriebnahme 3.11 Systemparameter mittels Speicherkarte setzen - e4settings.ini easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 157 12...C1(P). Basisgeräte mit LED-Anzeige zur Diagnose EASY-E4-...-12...CX1(P) und alle Erwei- terungsgeräte liefern nur eine codierte Anzeige über das Blinkverhalten der LED. → Abschnitt "Einschaltverhalten von Steuerrelais easyE4 mit LED-Anzeige", Seite 106 4.1 Basisgerät mit Display und Tasten   Abb. 78: Display und Tastenfeld 4.1.1 LCD-Display...
  • Seite 158 Anwahl an. Da die Anzeige nur 6 Zeilen umfasst, müssen Sie mit den Cur- sor-Tasten ggf. zu den weiteren verfügbaren Zeilen scrollen. Die Einstellung erfolgt am easyE4-Gerät im Menü SYSTEM- OPTIONEN\SYSTEM\ANZEIGE, → Abschnitt "Anzeige", Seite 621 4.1.2 Tastenfeld Löschen im Schaltplan...
  • Seite 159 Betätigen Sie jede Auswahl mit der Taste OK. und öffnen Sie so den Menüpfad. Scrollen Sie mit den Cursor-Tasten in der Zeile um den Bereich rechts und links der Anzeige im Display zu sehen, wenn benötigt. Im Display ist bei der Belegung dieser Möglichkeit das Zeichen zu sehen. ó easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 160 4. Bedienung 4.1 Basisgerät mit Display und Tasten 4.1.4 Cursor-Anzeige Die Cursor-Tasten im easyE4-Programm haben drei Funktionen:   Bewegen   Eingeben   Verbinden Den aktuellen Modus erkennen Sie am Aussehen des blinkenden Cursors. Aktuelle Auswahl blinkt im easyE4-Display. œ Im Modus Bewegen positionieren Sie den Cursor mit den Cursor-Tasten...
  • Seite 161 NET bedient, (ETHERNET, WEB-Server und Modbus-TCP)   das Prozessabbild der Ausgänge ausgegeben. easyE4-Geräte mit Display startet nicht mit der Betriebsart RUN, wenn Sie das Anlauf- verhalten ANLAUF RUN deaktivieren. easyE4-Geräte mit LED-Anzeige weisen ein abweichendes Startverhalten auf. Hier sind die Funktionen ANLAUF RUN und ANLAUF KARTE automatisch aktiviert, da keine Bedienhandlungen für einen manuellen Start möglich ist.
  • Seite 162 4.2 Betriebsarten der easyE4 Der Wechsel der Betriebsart, das Umschalten von RUN auf STOP und umgekehrt, erfolgt im Hauptmenü am easyE4-Gerät,→ Abschnitt "Menü STOP RUN zur Betriebs- art", Seite 161 Ist kein Programm auf der easyE4 hinterlegt, kann nicht in die Betriebsart RUN gewechselt werden.
  • Seite 163 Stelle ändern, Cursor nach links, rechts Einstellung ab letztem OK zurücknehmen, Aktuelle Anzeige, Menü verlassen Kontakt/ Relais ändern. Neu einfügen, Einstellungen speichern Als P-Taste, Eingang P1 Als P-Taste, Eingang P2 Als P-Taste, Eingang P3 Als P-Taste, Eingang P4 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 164 Da die Anzeige nur 6 Zeilen umfasst, müssen Sie ggf. mit den Cursor-Tasten weiteren Zeilen scrollen. Tab. 24: Hauptmenü STOP ✓ RUN PARAMETER STELLE UHR KARTE INFORMATION SYSTEM-OPTIONEN PROGRAMM Ein horizontaler Scrollbalken weist Sie auf weitere Auswahlmöglichkeiten hin. Diese erreichen Sie ggf. Sie ggf. mit den Cursor-Tasten easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 165 4.4.2 Menü STOP RUN zur Betriebsart In diesem Untermenü wird der Wechsel der Betriebsart ausgelöst. STOP ✓ RUN Tab. 27: STOP Tab. 28: RUN STOP? RUN? STOP RUN ✓ NEIN NEIN Siehe auch → Abschnitt "Betriebsarten der easyE4", Seite 157 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 166 Die Parameter der einzelnen Bausteine werden nach der Aktivierung mit der Taste OK in einem weiteren Untermenü angezeigt und können dort auch mit den Cursor- Tasten angepasst werden. Tab. 32: Beispiel zum Zeit-     baustein T 01 Ü >I1 >I2 QV> easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 167 4.4 Übersicht zu den Menüs am Gerät 4.4.4 Menü Stelle Uhr In diesen Untermenüs erfolgt das Einstellen von Datum und Uhrzeit, die Auswahl vom Anzeigeformat für das Datum sowie die Anpassung der Sommerzeit und der Funkuhr im easyE4-Gerät.   öffnet weitere Menüs Tab. 33: Stelle Uhr Tab.
  • Seite 168     VORHANDEN: FORMATIERT: GRÖßE xxxMB FREI xxxMB Siehe auch   → Abschnitt "Funktionen der Speicherkarte microSD", Seite 145   → Abschnitt "Programme übertragen von und zur microSD-Speicherkarte", Seite   → Abschnitt "Konfiguration microSD-Karte und Geräte-ID", Seite 643 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 169 SYSTEM STELLE UHR KARTE INFORMATION SYSTEM-OPTIONEN PROGRAMM Information\System Anzeige der Versionen auf dem easyE4 Angabe der Typenbezeichnung OS: Firmware-Version B: Build-Version der Firmware CRC: Ergebnis der zyklische Redundanzprüfung Zum Update der Geräte   → Abschnitt "Firmware aktualisieren", Seite 136   → Abschnitt "Geräteinformation", Seite 653...
  • Seite 170 MAGYAR SRPSKI HRVATSKI SLOVENŠČINA Tab. 52: System-Optio-   nen\Lösche Progr. LÖSCHE PROGR.? Löscht das Programm im easyE4-Gerät NEIN Tab. 53: System-Optio-   nen\Net Das Untermenü ist nur in NET-GROUP: englischer Sprache ver- NET-ID: BUSDELAY: fügbar. REMOTE RUN   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 171   → Abschnitt "Webserver einrichten", Seite 715   → Abschnitt "Modbus TCP", Seite 775   → Abschnitt "E-Mail-Funktion einrichten", Seite 740   → Abschnitt "Komfortable Visualisierung für easyE4", Seite 801   → Abschnitt "Funktionen der Speicherkarte microSD", Seite 145 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 172 4. Bedienung 4.4 Übersicht zu den Menüs am Gerät 4.4.8 Menü Programm Dieses Menü ist nur verfügbar im Auslieferungszustand der easyE4 und oder wenn ein Programm, das mit der Programmiermethode EDP erstellt wurde im easyE4-Gerät gespeichert ist. In diesem Menü können Sie direkt ein Programm in der Programmiermethode EDP auf dem easyE4-Gerät erstellen.
  • Seite 173 Taste ESC die Abfragen ABBRUCH, SUCHEN, GEHE ZU und SICHERN zur Aus- wahl durch Scrollen mit den Cursor-Tasten in der untersten Zeile zur Verfügung. Nach dem Editieren der Bausteine stehen die Abfragen ABBRUCH, und SICHERN zur Auswahl . Tab. 60: Programme\Schaltplan Tab. 61: Programme\Baustein SICHERN Ó ABBRUCHÓ easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 174 Nachfolgend werden Sie exemplarisch Schritt für Schritt Ihr erstes Programm in der easy Device Programming (EDP)-Programmiermethode erstellen und damit einen Schaltplan verdrahten. Dabei lernen Sie alle Regeln kennen, um ein easyE4-Gerät bereits nach kurzer Zeit für Ihre eigenen Projekte einzusetzen. Wie bei einer her- kömmlichen Verdrahtung benutzen Sie im Programm Kontakte und Relais.
  • Seite 175 Oben links blinkt der Cursor; dort starten Sie Ihre Verdrahtung. Schaltplan-Anzeige Abb. 80: leerer Schaltplan Die letzte Zeile zeigt die Lage des Cursors an:   L: = Strompfad (Line bzw. Zeile).   C: = Kontakt- oder Spulenfeld (Column bzw. Spalte).   Anzahl des freien Speicherplatzes in Byte. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 176 Die ersten vier Spalten C sind die Kontaktfelder, die fünfte Spalte bildet das Spu- lenfeld. Jede Zeile L ist ein Strompfad. Das easyE4 legt den ersten Kontakt automatisch an Spannung. Gegeben ist das folgende Beispiel für eine Lampenansteuerung. Das easyE4-Gerät übernimmt die Verdrahtung und die Aufgaben der unterlegten Schaltung. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 177 Funktion der Spule, hier eine Relaisspule mit Schütz- funktion. ist einer der Ausgänge des easyE4-Gerätes. Q001 Vom ersten Kontakt zur Ausgangsspule Bei easyE4-Geräten verdrahten Sie vom Eingang zum Ausgang. Der erste Ein- gangskontakt ist I001 Drücken Sie die Taste OK. easyE4 gibt den ersten Kontakt an der Cursor-Position vor.
  • Seite 178 Da kein dritter Schaltkontakt benötigt wird, können Sie die Kontakte nun direkt bis zum Spulenfeld verdrahten. Verdrahten Für das Verdrahten stellt ein easyE4-Gerät im Schaltplan ein eigenes Werkzeug bereit, den Verdrahtungsstift . Mit der Taste ALT aktivieren Sie den Stift . und mit den Cursor-Tasten bewegen Sie ihn.
  • Seite 179 Abb. 85: Menüpunkt SICHERN in der Statuszeile Drücken Sie die Taste OK zur Bestätigung. Der Schaltplan wird gespeichert. Drücken Sie zwei mal die Taste ESC, um wieder in das Hauptmenü zu gelangen. Sind die Taster S1 und S2 angeschlossen, können Sie den Schaltplan testen. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 180 4.5.2 Schaltplan testen Wechseln Sie zurück ins Hauptmenü Wählen Sie den Menüpunkt STOP RUN. Die aktuelle Betriebsart wird im Display am easyE4-Gerät durch einen Haken RUN oder STOP gemeldet. Mit der Taste OK, schalten Sie in die jeweils andere Betriebsart um.
  • Seite 181 Zahlen. Test über die Stromflussanzeige Wechseln Sie in die Schaltplananzeige und betätigen Sie den Taster S1. Das Relais zieht an und das easyE4-Gerät zeigt den Stromfluss mit einer Doppellinie I001===I002===========Ä Q001 Abb. 86: Anzeige Stromfluss 1 Anzeige Stromfluss: Eingänge I001 und I002 sind geschlossen, Relais Q1 ist ange-...
  • Seite 182 Drücken Sie die Cursortaste . Der Cursor springt zum zweiten Kontakt. Betätigen Sie die Taste ALT. Die Zoom-Funktion wird ausgeschaltet. Die Anzeige wechselt in den Anzeigezustand mit Kontakt und/oder Spulen-Bezeichnung. Anzeige Stromfluss: Eingang I01 geschlossen, I02 geöffnet, Relais Q1 ist abgefallen. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 183 NET-Parametrierung. Um das Programm in easyE4-Gerät zu löschen, gehen Sie folgendermaßen vor: Um den Schaltplan zu erweitern, zu löschen oder zu ändern, muss easyE4 in der Betriebsart STOP stehen. Schalten Sie das easyE4-Gerät in die Betriebsart STOP.
  • Seite 184 4. Bedienung 4.6 Programm auf das easyE4-Gerät übertragen 4.6 Programm auf das easyE4-Gerät übertragen Zur direkten Übertragung eines fertigen *.e80 Programms auf das easyE4-Gerät ste- hen zwei Wege zur Verfügung:   über eine microSD-Speicherkarte   über eine direkte Ethernet-Verbindung zwischen PC und easyE4 4.6.1 Übertragung mit der microSD-Speicherkarte...
  • Seite 185 4. Bedienung 4.6 Programm auf das easyE4-Gerät übertragen Öffnen Sie im Menü Projekt\ Karte..easySoft 8 Ansicht Projekt Abb. 90: Beispielprogramm geöffnet Im folgenden Fenster Einrichten der Karte wird mit dem Klicken auf das -Symbol nach dem Stammverzeichnis für die Kartenstruktur gefragt für die Anlage der Ordner LOGS und PROGRAM, die von der easySoft 8 benötigt werden.
  • Seite 186 4. Bedienung 4.6 Programm auf das easyE4-Gerät übertragen Das Fenster Einrichten der Karte wird angezeigt. easySoft 8 Ansicht Projekt\Projekt\Karte... Abb. 91: Anzeige der Speicherkarte Unter Karte können Sie den Speicherort, das Laufwerk in dem sich die microSD-Spei- cherkarte befindet festlegen.
  • Seite 187 4. Bedienung 4.6 Programm auf das easyE4-Gerät übertragen In diesem Fenster geben Sie den Namen ein, wie das Programm auf dem Gerät easyE4 heißen soll. Achten Sie bei der Schreibweise auf die Konventionen, maximal 14 Zeichen, Ziffern oder Buchstaben. Legen Sie im Eingabefeld einen neuen Eintrag an.
  • Seite 188 → Abschnitt "microSD einsetzen", Seite 88 Das easyE4-Gerät ist einsatzbereit. Legen Sie die Versorgungsspannung unter Beachtung der Sicherheitshinweise Das easyE4-Gerät beginnt, je nach Betriebsart mit der Abarbeitung vom Pro- gramm. oder Übertragen Sie das Programm von der microSD-Speicherkarte in das Gerät, wenn Sie das Programm nicht als Startprogramm festgelegt haben.
  • Seite 189 Sie entweder eine lokale Ethernet-Schnittstelle am PC verwenden oder einen han- delüblichen Adapter z.B. USB auf Ethernet verwenden. Die IP-Adressen vom PC und dem easyE4-Basisgerät müssen in einem Bereich lie- gen, d.h. die ersten zwei oder drei Pakete der IP-Adresse müssen gleich lauten, aber sich im letzten Paket unterscheiden und ungleich 0 sein.
  • Seite 190 Bereich an, aber einer eigenen Gerätenummer. Beispiel einer Windows-Oberfläche Abb. 94: Ethernet-Verbindung am PC Mit der Programmiersoftware easySoft 8 können Sie sich jetzt mit Ihrem easyE4- Gerät verbinden. Siehe auch   → Abschnitt "Ethernet-Verbindung herstellen und Programm oder Visua- lisierungsprojekt übertragen", Seite 117...
  • Seite 191 Hauptmenü unter Programm angezeigt. Programme/Schaltplan Abb. 95: Schaltplan-Anzeige Kontakte und Spulen von Relais verdrahten Sie im easyE4-Schaltplan von links nach rechts, vom Kontakt zur Spule. Der Schaltplan wird in einem unsichtbaren Verdrahtungsgitter mit Kontaktfeldern, Spulenfeldern und Strompfaden eingegeben und mit Verbindungen verdrahtet.
  • Seite 192 Im Schaltplan stehen Ihnen 256 Strompfade für die Verdrahtung der Kontakte und Spulen zur Verfügung. Aus Gründen der Lesbarkeit sehen Sie in der Schaltplan-Anzeige des easyE4-Gerä- tes pro Strompfad zwei Kontakte oder einen Kontakt plus Spule in Reihe. Insgesamt werden 16 Zeichen pro Strompfad und fünf Strompfade plus die Statuszeile gleich- zeitig angezeigt.
  • Seite 193 5. Programmierung am Gerät 5.3 Elemente des Schaltplans 5.3 Elemente des Schaltplans Ein Schaltplan ist eine Abfolge von Befehlen, die das easyE4-Gerät in der Betriebsart RUN zyklisch bearbeitet. Im Schaltplan werden Kontakte und Spulen miteinander verbunden. In der Betriebs- art RUN wird entsprechend dem Stromfluss und der Spulenfunktion eine Spule ein- oder ausgeschaltet.
  • Seite 194 Mit Kontakten verändern Sie den Stromfluss im easyE4-Schaltplan. Kontakte, z. B. Schließer, haben den Signal-Zustand 1, wenn sie geschlossen sind und 0, wenn sie geöffnet sind. Im easyE4-Schaltplan verdrahten Sie Kontakte als Schließer- oder Öff- ner-Kontakt. Öffner-Kontakte werden durch einen Querstrich oberhalb des jeweiligen Operanden symbolisiert.
  • Seite 195 Zustand Ein (1) oder Aus (0). Die Einstellmöglichkeiten für Ausgangs- und Hilfsrelais werden mit den Spulenfunktionen beschrieben. Ein easyE4-Gerät stellt Ihnen verschiedene Relaistypen sowie Funktionsbausteine und deren Spulen (Eingänge) für die Verdrahtung in einem Schaltplan zur Verfügung.
  • Seite 196 Schaltzustand um. Das Relais verhält sich wie ein bistabiles Kippglied.   Abb. 97: Wirkdiagramm „Stromstoßrelais“ Eine Spule wird bei Spannungsausfall und in der Betriebsart STOP automatisch aus- geschaltet. Ausnahme: Remanente Spulen verbleiben im Zustand 1. Siehe auch   → Abschnitt "Remanenz-Funktion", Seite 636 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 197 Spule Vorrang, die im Schaltplan die höhere Strompfadnummer besitzt, in diesem Fall die Rücksetzspule. I 05---------------S Q 01 I 10---------------R Q 01 Abb. 99: Gleichzeitiges Ansteuern von   Im obigen Beispiel hat bei gleichzeitiger Ansteuerung der Setz- und Rücksetzspule die Rücksetzspule den Vorrang. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 198 Soll die Spule nur bei einer positiven Flanke schalten, so wird diese Funktion ange- wendet. Bei einem Anstieg des Spulen-Zustandes von 0 auf 1 schaltet die Spule für eine Zykluszeit ihre Schließerkontakte auf den Zustand 1.   Abb. 101: Wirkdiagramm „Zyklusimpuls“ bei positiver Flanke easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 199 Bei einem Abfall des Spulen-Zustandes von 1 auf 0 schaltet die Spule für eine Zykluszeit ihre Schließer-Kontakte auf den Zustand 1.   Abb. 102: Wirkdiagramm „Zyklusimpuls“ bei negativer Flanke Eine gesetzte Spule wird bei Spannungsausfall und in der Betriebsart STOP automatisch ausgeschaltet. Remanente Spulen behalten ihren logischen Zustand. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 200 5. Programmierung am Gerät 5.4 Mit Kontakten und Spulen arbeiten 5.4 Mit Kontakten und Spulen arbeiten Schalter, Taster und Relais aus einem herkömmlichen, fest verdrahteten Schaltplan verdrahten Sie im easyE4-Schaltplan über Eingangskontakte und Relaisspulen. Fest verdrahtet Mit einem easyE4-Gerät verdrahtet easyE4-Anschluss  ...
  • Seite 201 5.4 Mit Kontakten und Spulen arbeiten 5.4.1 Kontakte eingeben und ändern   Abb. 104: Legende Kontaktdarstellung Einen Eingangskontakt wählen Sie im easyE4-Gerät über den Kontaktnamen und die Kontaktnummer. Beispiel: Eingangskontakt Basisgerät oder Kontakt eines Funktionsbausteines besteht aus dem abgekürzten Bausteinnamen, der Nummer und der Kontaktfunktion.
  • Seite 202 Beachten Sie, dass beim Öffner der aktive Zustand 0 ist. Der Zustand 0 eines Kon- taktes kann jedoch auch vorliegen, wenn der Teilnehmer fehlt oder fehlerhaft arbei- tet. Deshalb kann der Einsatz eines Öffners im Schaltplan ohne Auswertung der Diagnosebits zu Fehlinterpretationen führen. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 203 (eine angewählte Stelle wird in der folgenden Abbildung hellgrau dargestellt). Ändern Sie mit den Cursor-Tasten den Wert an der Stelle. Das easyE4-Gerät beendet den Modus Eingeben, sobald Sie ein Kontakt- oder Spu- lenfeld mit den Cursor-Tasten oder der Taste OK verlassen.
  • Seite 204 Q 001 zu S Q 008 ändern 5.4.4 Kontakte und Spulen löschen Bewegen Sie mit den Cursor-Tasten den Cursor auf ein Kontakt- oder Spulenfeld. Drücken Sie die Taste DEL. Der Kontakt oder die Spule werden mit den Verbindungen gelöscht. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 205 5.4 Mit Kontakten und Spulen arbeiten 5.4.5 Verbindungen erstellen oder ändern Kontakte und Relaisspulen verdrahten Sie mit dem Verdrahtungsstift im Modus „Ver- binden“. Das easyE4-Gerät stellt den Cursor in diesem Modus als Stift dar. Bewegen Sie mit den Cursor-Tasten den Cursor auf ein Kontakt- oder Spulenfeld, von dem aus Sie eine Verbindung erstellen möchten.
  • Seite 206 5.4.7 Strompfad einfügen Die Schaltplananzeige stellt drei der 256 Strompfade gleichzeitig in der Anzeige dar. Strompfade außerhalb der Anzeige – auch leere – rollen im Display der easyE4 auto- matisch in die Schaltplananzeige, wenn Sie den Cursor über die obere oder untere Anzeigengrenze bewegen.
  • Seite 207 Wechseln Sie mit den Cursor-Tasten in das Menü SICHERN. Drücken Sie die Taste OK. Das gesamte Programm, Schaltplan und Funktionsbausteine werden gesichert. Nach dem Sichern befinden Sie sich wieder im vorhergehenden Menü, aus dem Sie den Schaltplan geöffnet haben. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 208 Sie gilt ausschließlich für diesen Bereich. Befindet sich der gewünschte Kontakt oder die Spule oberhalb der Aufrufstelle, beginnen Sie die Suche am Anfang des Schaltplans. Bei erfolgreicher Suche gelangen Sie automatisch zum gewünschten Kontakt- oder Spulenfeld im Schaltplan. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 209 5. Programmierung am Gerät 5.4 Mit Kontakten und Spulen arbeiten 5.4.13 Mit Cursor-Tasten schalten Ein easyE4-Gerät bietet die Möglichkeit, die vier Cursor-Tasten als fest verdrahtete Eingänge im Schaltplan zu benutzen. Eingesetzt werden können die P-Tasten zum Testen von Schaltungen oder für den Handbetrieb.
  • Seite 210 5.4.14 Schaltplan kontrollieren Im easyE4-Gerät ist eine Stromflussanzeige integriert, mit der Sie die Schaltzustände der Kontakte, Relais- und Funktionsbausteinspulen im Betrieb verfolgen können. Die Schaltplan-Anzeige hat, abhängig von der Betriebsart, zwei Funktionen:  ...
  • Seite 211 Der Einsatz von Sprüngen im Bausteinplan wird erklärt unter → "LB - Sprung- marke", Seite 520 und → "JC - Bedingter Sprung", Seite 515. Das easyE4-Gerät erlaubt den Einsatz von bis zu 32 Sprüngen. Schaltplan-Elemente für Sprünge im Schaltplan Kontakt (Schließer1)  ...
  • Seite 212 5. Programmierung am Gerät 5.4 Mit Kontakten und Spulen arbeiten Aufgrund der Arbeitsweise vom easyE4-Gerät werden Rück- wärtssprünge nicht ausgeführt. Ist die Sprungmarke in Vor- wärtsrichtung nicht vorhanden, wird zum Ende des Schaltplans gesprungen. Der letzte Strompfad wird ebenso übersprungen.
  • Seite 213 Sie haben im Schaltplan einen Operanden I.., Q.., R.., RN.. oder SN.. ausgewählt und befinden sich im Eingabemodus. Dieser Modus wird durch einen blinkenden Operanden angezeigt. Bewegen Sie den Cursor mit der Cursortaste in die Position links vom Ope- ú randen. Als Startwert erscheint eine blinkende Null. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 214 Diese Operanden werden immer paarweise angewendet.   Put (PT) und Get (GT) werden eingesetzt um Doppelwort-Operanden über das NET auszutauschen. Mehr Informationen zu den Herstellerbausteinen: → Abschnitt "Arbeiten mit Funk- tionsbausteinen", Seite 217 .→ Abschnitt "Funktionsbausteine", Seite 241 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 215 NET-Teilnehmer 2 sendet den Zustand der P-Taste P01 über SN1 zu NET-Teilnehmer Teilnehmer 2   Teilnehmer 1 Ziel-ID     Quell-ID   Der dazugehörige Schaltplan sieht dann so aus: Beim NET-Teilnehmer 1 wird über RN1 der Zustand von P01 als Zählimpuls für das Zählrelais C01 verknüpft. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 216 Mehr Informationen zu den Funktionsbausteinen: → Abschnitt "Funktionsbausteine", Seite 241 NET-Merker N.., nB.., nW.., nD... Von jedem Teilnehmer der die NET-Merker beschreibt , kann in jedem anderen Teil- nehmer gelesen werden. Abb. 117: Teilnehmer 1 Abb. 118: Teilnehmer 2 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 217 Gerät selbst befindet, automatisch auf das Gerät übertragen und ausgeführt. Ein Übertragen von Programmen kann am easyE4-Gerät selbst durchgeführt werden oder mit Hilfe der easySoft 8, wenn diese mit der easyE4 verbunden ist. microSD Speicherkarte nicht im eingeschalteten Zustand der easyE4 ein- setzen oder entfernen.
  • Seite 218 LOGAUFZEICHNUNGEN Mit dem Herstellerbaustein DL (Data Logger) können Daten in eine Binärdatei geschrieben werden. Diese Auf- zeichnungen können hier verwaltet werden. VERWALTE KARTE Hier wird das Formatieren und das Freigeben - ver- gleichbar mit dem Auswerfen - ermöglicht INFORMATION Angabe der Kartengröße und der freien Speichers easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 219 Name Programm 1 ✓ Name Programm 2 Name Programm 3 Am Zeilenende symbolisiert der Haken ✓ das Programm, mit welchem das easyE4- Gerät startet, sobald Versorgungsspannung anliegt. Ist die Display-Anzeige leer, sind keine Programme auf der Speicherkarte abgelegt. Wählen Sie das STARTPROGRAMM aus.
  • Seite 220 SPEICHERE PROG. Überschreibt das angewählte Programm mit dem Programm aus der easyE4 SPEICHERE UNTER Ermöglicht das Abspeichern des aktuellen Programms der easyE4 unter einem neuen Namen Siehe auch   → Abschnitt "Funktionen der Speicherkarte microSD", Seite 145 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 221 Bausteineditor die IST- und SOLL-Wertparameter für die Ein- und Ausgänge fest- legen. Oder umgekehrt: Sie erstellen den Funktionsbaustein im Bausteineditor, legen die Parameter fest und verwenden ihn dann im Schaltplan. Bei easyE4-Geräten können Sie maximal 255 Herstellerbausteine in der Bausteinliste einsetzen. Bei easyE4-Geräten erfolgt keine Eingabebegrenzung. Sie müssen selbst die maximale Anzahl der Herstellerbausteine...
  • Seite 222 In der Abbildung links sehen Sie den Bausteineditor des Funktionsbausteins Zeitre- lais. Die Basisparameter können je nach Funktionsbaustein unterschiedlich sein. Alle Her- stellerbausteine haben den Basisparameter +/-. Über das +/- Zeichen schalten Sie die Parameteranzeige während der Betriebsart RUN ein oder aus und erlauben (+) easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 223 Drücken Sie die Taste ESC, um den Schaltplan mit dem neu eingefügten Funk- tionsbaustein zu sichern. Beantworten Sie die folgende Abfrage SICHERN mit der Taste OK. Der Schaltplan wird gesichert und das easyE4-Gerät wechselt zur nächst höheren Menüebene. 5.6.2 Bausteinliste Über die Bausteinliste führt der Weg zum Bausteineditor.
  • Seite 224 In den Bausteineditor gelangen Sie über die Bausteinliste. Bei passwortgesichertem Programm ist dieser Zugriff gesperrt.   Funktion Einheit/Sonderfunktion FunktionsbausteinNummer Parameteranzeige (+er- BausteinName scheint/-erscheint nicht)   Basisparameter Baustein-Eingänge Variable, Operand für Eingänge Baustein-Ausgänge     Variable, Operand für Ausgänge Abb. 120: Anzeige der Herstellerbausteine im Bausteineditor easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 225 Zum Beispiel der Funktionsbaustein T - Zeitrelais schaltet nicht mehr in der erwar- teten Weise, wenn er mit negativem Zeitsollwert angesteuert wird. Da das easyE4-Gerät während der Parametrierung diese Situation nicht vorhersehen kann, müssen Sie Vorsorge treffen und solche Zustände abfangen.
  • Seite 226 Dem Ausgang eines Herstellerbausteines QV dürfen folgende Operanden zuge- wiesen werden:   Merker wie MD, MW, MB   oder der Analogausgang QA. Operanden an Funktionsbaustein-Ein-/Ausgängen löschen Stellen Sie den Cursor auf den gewünschten Operanden. Drücken Sie die Taste DEL. Der Operand wird gelöscht. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 227 Bediener der Anlage die Möglichkeit zur Änderung von Werte geben oder diese ver- weigern. Wechseln Sie von der Statusanzeige mit OK -> PARAMETER in die Para- meteranzeige. Folgen Sie den Handlungsschritten, beschrieben in → Abschnitt "Operanden am Eingang eines Herstellerbausteines zuweisen", Seite 221 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 228 5.6.5 Funktionsbaustein löschen Möchten Sie einen Funktionsbaustein entfernen, sollten Sie diesen aus dem Schalt- plan und aus der Bausteinliste löschen. Voraussetzung: Das easyE4-Gerät befindet sich in der Betriebsart STOP. Wechseln Sie in die Schaltplananzeige Hauptmenü -> PROGRAMME -> SCHALTPLAN. Bewegen Sie den Cursor im Schaltplan nacheinander auf alle Kontakt- und Spu- lenfelder, in denen der zu löschende Funktionsbaustein verwendet wird und...
  • Seite 229 Tipps für das Arbeiten mit Herstellerbausteinen   Aktuelle IST-Werte werden gelöscht, wenn Sie die Versorgungsspannung aus- schalten oder ein easyE4-Gerät in die Betriebsart STOP schalten. Ausnahme: Remanente Daten behalten ihren Zustand, → Abschnitt "Remanenz- Funktion", Seite 636. Die aktuellen IST-Werte werden jeden Zyklus auf die Operanden übertragen. Eine Ausnahme bildet der Datenbaustein.
  • Seite 230 0/1, FALSE/TRUE   TRUE (1) BYTE/(Byte)   Dezimalzahl   0…255   (vorzeichenlos) WORD/(Wort)   Dezimalzahl(vor-   0 - 65535   1023 zeichenlos) DWORD/(Doppel-Wort) 32   Dezimalzahl   -2 147 483 648…   - 65535 (vorzeichenbehaftet) +2 147 483 647 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 231 Q17…Q128 P1…P8 M1…M512 (EDP: M1…M128) ID1…ID24 ID25…ID96 LE1…LE3 Lokale Wert-Operanden IA1...IA4 IA5...IA48 QA1...QA4 QA5...QA48 MB1…MB512 MW1…MW512 MD1…MD256 N-Operanden Bit N1…N512 (EDP: N1…N128) xRN1…xRN32 xSN1…xSN32 N-Operanden Wert NB1…NB64 NW1…NW32 ND1…ND16 1) Basisgerät fest zugewiesen 2) Nicht verfügbar für Visualisierungselemente easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 232 – I - Bit-Eingang   – Q - Bit-Ausgang eines anderen FBs     Operanden zuweisen Wert-Eingänge   Wert-Ausgänge Konstante   Merker: MB, MD, MW   Analog-Eingänge IA   Analog-Ausgang QA   Wert-Ausgang eines anderen FBs QV   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 233 Werte annehmen kann. Diesen Wert müssen Sie in einem Merker-Doppelwort zwischenspeichern um ihn an den Eingang eines Funk- tionsbausteines zu übergeben, ansonsten geht die Vorzeicheninformation verloren. Das easyE4-Gerät rechnet mit einem vorzeichenbehafteten 31-Bit-Wert. Der Wertebereich ist: –2147483648 bis +2147483647 Bei einem 31-Bit-Wert ist das 32. Bit das Vorzeichenbit.
  • Seite 234 Mit der Taste ESC wird die Eingabe abgebrochen. Werte die außerhalb der Auflösung liegen, werden automatisch abgerundet. Beispielsweise wird der Wert <9> bei der Eingabe einer Timer-Konstanten im Zeit- bereich S - 000.000 Auflösung 5 ms auf 5ms abgerundet. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 235 Die Tastaturzeichen <t#> leiten die Timer-Konstante ein. Beispiel: Für den Zeitbereich M:S - 00:00 Auflösung 1 s durch Eingabe von <t#5m10s>. Abb. 122: Ansicht Programmierung: Selektierte Timer-Konstante am Baustein-Eingang I1 und unbe- stätigte Tastatureingabe des Wertes <t#5m10s> easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 236 Beispiel: Für den Zeitbereich H:M - 00:00 Auflösung 1 Min. durch Eingabe von: <t#3h25m>. Abb. 123: Ansicht Programmierung: Selektierte Timer-Konstante am Baustein-Eingang I1 und unbe- stätigte Tastatureingabe des Wertes <t#3h25m> Negative Zeiten sind erlaubt, aber nur für Timer-Konstanten am Eingang des Funk- tionsbausteins AC. Hier dürfen Werte eingegeben werden: -12h00m…+12h00m. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 237 99 Minuten-> Meldung. 1h 02m 62m 00s   ✓ 1h 39m 99m 00s   ✓ 1h 40m 40m 00s   bei der Umrechnung ergeben sich 100 Minuten, das überschreitet den Zeitbereich der Timer-Konstanten von max. 99 Minuten -> Meldung. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 238 Sie zur Speicherung der booleschen Zustände 0 oder 1. Ein Merker-Bit wird auch Hilfsrelais genannt. Daneben verwalten easyE4-Geräte die Merker-Bits auch in Merker-Bytes (MB), in Merker-Worten (MW) und in Merker-Doppelworten (MD). Ein Merker-Byte besteht aus 8 Merker-Bits, ein Merker-Wort aus 16 Merker-Bits und ein Merker-Doppelwort aus 32 Merker-Bits.
  • Seite 239 Im folgenden Beispiel werden die Merker-Byte 1…8 von einem Funktionsbaustein Rezept gelesen. Bei Merker-Wort 1 gibt es einen Schreibkonflikt. Menüleiste Projekt/Merkerbereichsbelegung Abb. 124: Merkerbereichsbelegung mit Schreibkonflikt bei MW1 Die folgende Operanden Tabelle stellt die Zusammenhänge zwischen Merker-Bit, - Byte, -Wort und -Doppelwort anders aufbereitet dar. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 240 Merker-Bit, Byte, Wort oder Doppelwort. Nur Doppelworte enthalten ein Vorzeichenbit, alle anderen Datenformate nicht. Beispiel 1: Bit81 ist enthalten in MB11, MW6 und DW3. Beispiel 2: Byte21 ist enthalten in MW11 und DW6 und enthält die Bits Bit161 …Bit168.   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 241 5. Programmierung am Gerät 5.7 Operanden im Programm verwenden easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 242 5. Programmierung am Gerät 5.7 Operanden im Programm verwenden easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 243 Merkerbereich     16 Merker-Doppelworte   → "UF - Anwenderbaustein", Seite 587 32 Merker-Bits   → "IE - Flankengesteuerter Interrupt", Seite 573   → "IC - Zählergesteuerter Interrupt", Seite 561   → "IT - Zeitgesteuerter Interrupt", Seite 579 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 244 MN050009DE  Eaton.com...
  • Seite 245   AC - Astronomische Uhr → Seite 293 Zählerbausteine     C - Zählrelais → Seite 302   CF - Frequenzzähler → Seite 308   CH - Hochgeschwindigkeitszähler → Seite 314   CI - Inkrementalwert-Zähler → Seite 320 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 246 MC - Azyklische Modbus TCP Anforderung → Seite 522   MR - MasterReset  → Seite 533   MU - Azyklische Modbus RTU Anforderung → Seite 537   NC - Zahlenwandler → Seite 552   ST - Sollzykluszeit → Seite 558 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 247 → Seite 561   IE - Flankengesteuerter Interrupt → Seite 573   IT - Zeitgesteuerter Interrupt → Seite 579 Anwenderbausteine - eigene Bausteine gestalten Anwenderbausteine sind nur in der easySoft 8 verfügbar.   UF - Anwenderbaustein → Seite 587 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 248 6.1 Herstellerbausteine 6.1.1 Zeitbausteine 6.1.1.1 HW - Wochen-Zeitschaltuhr (Hour Week) easyE4-Geräte sind mit einer Echtzeituhr, die Datum und Uhrzeit beinhaltet, aus- gestattet. Zusammen mit den Herstellerbausteinen HW, HY oder WT, YT lassen sich damit die Funktionalität einer Wochen- und Jahres-Zeitschaltuhr realisieren.
  • Seite 249 Anmerkung (Bit)     1: wenn die Einschaltbedingung erfüllt ist. Operanden zuweisen Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Ope- randen zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW – Merker NB, NW, ND – NET-Merker NET-Teilnehmer n easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 250 Schaltzeiten gel- ten. Parameteranzeige Konstanten können am Gerät edi-   + Aufruf möglich tiert werden, Bausteinparameter ebenfalls, wenn die Programmier- methode EDP verwendet wird. Interruptroutine bearbeiten Wechselt in die Interrupt-Routine   bei Klick auf Schaltfläche Simulation möglich     easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 251 Fall nicht mehr, die Kontakte bleiben geöffnet, Q1=0. Angaben zur Pufferzeit → Abschnitt "Pufferung der Echtzeituhr", Seite 828 Nach dem Einschalten aktualisiert das Steuerrelais den Schaltzustand immer aus allen vorhandenen Schaltzeitvorgaben und schaltet Q1 ent- sprechend. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 252 Ausschalten fest. Gewünscht ist, dass von Freitag bis Sonntag in der Zeit von 10:00 bis 18:00 Uhr die Zeitschaltuhr schaltet . Abb. 125: Wirkdiagramm Die Zeitschaltuhr HW ist wie folgt zu parametrieren: Abb. 126: Programmansicht Register Wochen-Zeitschaltuhr Parameter easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 253 Beispiel 2: zu bestimmte Uhrzeiten schalten Die Zeitschaltuhr schaltet Montags bis Freitags zwischen 6:30 Uhr und 9:00 Uhr und zwischen 17:00 Uhr und 22:30 Uhr ein. Abb. 127: Wirkdiagramm Die Zeitschaltuhr HW ist wie folgt zu parametrieren: Abb. 128: Programmansicht Register Wochen-Zeitschaltuhr Parameter easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 254 Ausschalten fest. DY2 und ON bleiben für diesen zweiten Kanal nicht parametriert. Die Zeitschaltuhr schaltet Dienstags um 18:00 Uhr ein und Samstags um 6:00 Uhr aus. Abb. 129: Wirkdiagramm Die Zeitschaltuhr HW ist wie folgt zu parametrieren: Abb. 130: Programmansicht Register Wochen-Zeitschaltuhr Parameter easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 255 Kanals schaltet den Zustand am Ausgang Q1 auf 0. Wenn Ein- und Ausschaltzeit gleichzeitig auftreten, wird der Ausgang Q1 ausgeschaltet. Die Zeitschaltuhr HW ist wie folgt zu parametrieren: Abb. 132: Programmansicht Register Wochen-Zeitschaltuhr Parameter – Einstellung Zeit- überschneidung easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 256 Beispiel 5: 24-Stunden Die Schaltuhr soll 24 Stunden schalten. Montags um 0:00 Uhr einschalten und Diens- tags um 0:00 Uhr ausschalten. Abb. 133: Wirkdiagramm Die Zeitschaltuhr HW ist wie folgt zu parametrieren: Abb. 134: Programmansicht Register Wochen-Zeitschaltuhr Parameter – 24-Stunden-Einstellung easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 257   → Abschnitt "RC - Echtzeituhr", Seite 268   → Abschnitt "T - Zeitrelais", Seite 271   → Abschnitt "WT - Wochen-Zeitschaltuhr (WeekTable)", Seite 289   → Abschnitt "YT - Jahres-Zeitschaltuhr (Year Table)", Seite 282   → Abschnitt "AC - Astronomische Uhr ", Seite 293 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 258 6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.1.2 HY - Jahres-Zeitschaltuhr (Hora Year) easyE4-Geräte sind mit einer Echtzeituhr, die Datum und Uhrzeit beinhaltet, aus- gestattet. Zusammen mit den Herstellerbausteinen HW, HY oder WT, YT lassen sich damit die Funktionalität einer Wochen- und Jahres-Zeitschaltuhr realisieren.
  • Seite 259 Kanal dieses »ON« liefert. Analog dazu schaltet die Jahres- Zeitschaltuhr den Kontakt beim ersten erkannten »OFF« aus, selbst wenn ein anderer Kanal noch »ON« liefert! Beachten Sie auch, das die Schaltuhren nur bis zum Jahr 2099 para- metriert werden können. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 260 ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten I - Bit-Eingang Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET Baustein-Ausgänge   Beschreibung Anmerkung (Bit)   1: wenn die Einschaltbedingung erfüllt ist.   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 261 + Aufruf möglich tiert werden, Bausteinparameter ebenfalls, wenn die Programmier- methode EDP verwendet wird. Simulation möglich     Parametrierung Ist der Baustein in der easySoft 8 Programmansicht mit Klick ausgewählt, erscheint im Register eine Tabelle mit dem Parametersatz. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 262 Die Jahres-Zeitschaltuhr soll am 01.01.2022, um 00:00 Uhr, einschalten und nach Ablauf des OFF-Jahres - am 01.01.2031, um 00:00 Uhr - ausschalten. Die Para- metrierung nehmen Sie in einem Kanal vor. Vergleichen Sie dazu das unten gezeigte → "Beispiel 1: Jahresbereich wählen", Seite 260 zu diesem Zeitbereich. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 263 Seite 263 zu diesen Zeitbereichen. Bei den Schaltungen kann keine Uhrzeit parametriert werden, die Schaltung erfolgt immer für den ganzen Tag von 0.00 h bis 24:00 h. Es ist eine feste Parametrierung, die zur Laufzeit nicht geändert werden kann. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 264 Die Jahres-Zeitschaltuhr HY01 soll am 1. März, um 00:00 Uhr, einschalten und bis zum 1. November, um 00:00 Uhr, eingeschaltet sein. Die Jahres-Zeitschaltuhr HY ist wie folgt zu parametrieren: Programmansicht/HY01/Register Jahres-Zeitschaltuhr Parameter Abb. 138: Eingabemaske in der Programmier-Software easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 265 Die Jahres-Zeitschaltuhr HY01 soll am 25.12. eines jeden Jahres, um 00:00 Uhr, ein- schalten und bis zum 28.12. eines jeden Jahres, um 00:00 Uhr, eingeschaltet sein. Die Jahres-Zeitschaltuhr HY ist wie folgt zu parametrieren: Programmansicht/HY01/Register Jahres-Zeitschaltuhr Parameter Abb. 140: Eingabemaske in der Programmier-Software easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 266 Die Jahres-Zeitschaltuhr HY01 soll jedes Jahr in den Monaten 6, 7, 8, 9 und 10 jeweils am 09., um 0:00 Uhr, einschalten und am 17., um 00:00 Uhr, ausschalten. Die Jahres-Zeitschaltuhr HY ist wie folgt zu parametrieren: Programmansicht/HY01/Register Jahres-Zeitschaltuhr Parameter Abb. 142: Eingabemaske in der Programmier-Software easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 267   → Abschnitt "RC - Echtzeituhr", Seite 268   → Abschnitt "T - Zeitrelais", Seite 271   → Abschnitt "WT - Wochen-Zeitschaltuhr (WeekTable)", Seite 289   → Abschnitt "YT - Jahres-Zeitschaltuhr (Year Table)", Seite 282   → Abschnitt "AC - Astronomische Uhr ", Seite 293 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 268 6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.1.3 OT - Betriebsstundenzähler Allgemeines easyE4 Basisgeräte stellen 4 Betriebsstundenzähler-Bau- steine OT01…OT04 zur Verfügung. Zusätzlich zu den Stunden werden auch Minuten und Sekunden ausgegeben. Ein Ver- gleich mit einem eingebbaren SOLL-Wert ermöglicht zum Bei- spiel die Meldung von fälligen Wartungsarbeiten.
  • Seite 269 Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 270 Operanden zuweisen Bit-Ausgänge M – Merker SN – Ausgangsbit über NET (send) N – Netzwerk Merker-Bit LE – Ausgang Hintergrundbeleuchtung Q – Bit-Ausgang I – Bit-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 271   → Abschnitt "HY - Jahres-Zeitschaltuhr (Hora Year)", Seite 254   → Abschnitt "RC - Echtzeituhr", Seite 268   → Abschnitt "T - Zeitrelais", Seite 271   → Abschnitt "WT - Wochen-Zeitschaltuhr (WeekTable)", Seite 289   → Abschnitt "YT - Jahres-Zeitschaltuhr (Year Table)", Seite 282 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 272 6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.1.4 RC - Echtzeituhr Allgemeines easyE4 Basisgeräte stellen genau eine Echtzeituhr RC01 zur Ver- fügung. Mit dem Baustein kann der Datum- und Uhrzeitwert der Geräte- Echtzeituhr ausgelesen werden. Die Ausgabe erfolgt in 7 ein- zelnen Parametern, die selektiv weiterverarbeitet werden kön- nen.
  • Seite 273 Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Ope- randen zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW – Merker NB, NW, ND – NET-Merker NET-Teilnehmer n QA – Analog-Ausgang I – Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 274   → Abschnitt "HY - Jahres-Zeitschaltuhr (Hora Year)", Seite 254   → Abschnitt "OT - Betriebsstundenzähler ", Seite 264   → Abschnitt "T - Zeitrelais", Seite 271   → Abschnitt "WT - Wochen-Zeitschaltuhr (WeekTable)", Seite 289   → Abschnitt "YT - Jahres-Zeitschaltuhr (Year Table)", Seite 282 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 275 6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.1.5 T - Zeitrelais Allgemeines easyE4 Basisgeräte stellen 32 Zeitrelais (Timer) T01…T32 zur Ver- fügung. Mit einem Zeitrelais verzögern Sie die Schaltdauer und den Ein- und Ausschaltzeitpunkt eines Schaltkontaktes. Die einstellbaren Zeiten liegen zwischen 5 ms und 99 h 59 min.
  • Seite 276 Betriebsart mit einem Sollwert .   Operanden zuweisen Sie können den Baustein-Eingängen, welche Werteingänge sind, folgende Ope- randen zuweisen: Operanden Wert-Eingänge Konstante, Timerkonstante MD, MW, MB - Merker NB, NW, ND - NET-Merker nNB, nND, nND- NET-Merker NET-Teilnehmer n easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 277 Operandenwert 9504 -> Zeitwert beträgt 9,500 s.   Operandenwert 45507 -> beträgt 45,510 s. Beispiel für Zeitbereich M:S:   Operandenwert 5999 -> Zeitwert beträgt 99 min, 59 s. Beispiel für Zeitbereich H:M:   Operandenwert 5999 -> Zeitwert beträgt 99 h, 59 min. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 278 Rückfallverzögert mit Retriggerung und   Sollwert retriggerbar Zufallszeit Baustein-Ausgänge   Beschreibung Anmerkung (Bit)     Schaltkontakt   (DWord)     Ganzzahliger Wertebereich: Abgelaufene Istzeit im RUN-Betrieb 0 bis max. 99990 im Zeitbereich: Sekunde; Millisekunden; Stunden abhängig vom parametrierten Zeit- bereich. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 279 00:100   01:40   01:40 00:300   05:00   05:00 00.500   08:20   08:20 4095 (Maximum) 04:095   68:15   68:15 Zeitbasis M:S Regel: Zeitsollwert = Variablenwert/60 ganzzahliger Anteil = Anzahl der Minuten, Rest Anzahl der Sekunden easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 280 4: Schaltkontakt (Schließer) T..Q1 ts: Sollzeit Bereich A: Ab dem eingestellten Sollwert läuft die Zeit ab. Bereich B: Die Zeit läuft nicht ab, weil die Trigger-Spule frühzeitig abfällt. Bereich C: Die Stopp-Spule hält den Ablauf der Zeit an. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 281 Bereich B: Die Stoppspule hält den Ablauf der Zeit an. Bereich C: Die Reset-Spule setzt das Relais und den Kontakt. zurück. Wenn die Reset-Spule abfällt, arbeitet das Relais normal weiter. Bereich D: Die Reset-Spule setzt das Relais und den Kontakt während des Ablaufs der Zeit zurück. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 282 Bereich A: Das Relais arbeitet die beiden Zeiten ohne Unterbrechung ab. Bereich B: Die Trigger-Spule fällt vor dem Erreichen der Ansprechverzögerung ab. Bereich C: Die Stopp-Spule hält den Ablauf der Ansprechverzögerung an. Bereich D: Die Stopp-Spule hat in diesem Bereich keine Wirkung. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 283 Abb. 150: Wirkdiagramm Zeitrelais, Impulsformend 2 • Bereich D: Die Reset-Spule setzt das Zeitrelais zurück. • Bereich E: Die Reset-Spule setzt das Zeitrelais zurück. Die Triggerspule führt nach dem Abschalten der Reset-Spule noch Strom, während die Verzögerungszeit abläuft. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 284 Beispiel: Sie haben den Zeitbereich »M : S« parametriert und der Zähler-Ist- wert beträgt 31333. Das Gerät begrenzt den Sollwert auf 5999 min. Beachten Sie bitte die im untenstehenden Abschnitt genannten Zusam- menhänge zwischen erlaubtem Analogwert und Zeitrelais-Sollwert. Ausgang eines Zeitrelais (z. B. T4QV). easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 285   → Abschnitt "HY - Jahres-Zeitschaltuhr (Hora Year)", Seite 254   → Abschnitt "OT - Betriebsstundenzähler ", Seite 264   → Abschnitt "RC - Echtzeituhr", Seite 268   → Abschnitt "WT - Wochen-Zeitschaltuhr (WeekTable)", Seite 289   → Abschnitt "YT - Jahres-Zeitschaltuhr (Year Table)", Seite 282 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 286 6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.1.6 YT - Jahres-Zeitschaltuhr (Year Table) easyE4-Geräte sind mit einer Echtzeituhr, die Datum und Uhrzeit beinhaltet, aus- gestattet. Zusammen mit den Herstellerbausteinen HW, HY oder WT, YT lassen sich damit die Funktionalität einer Wochen- und Jahres-Zeitschaltuhr realisieren.
  • Seite 287 SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten I - Bit-Eingang Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 288 Es können max 8 Kanäle para-   metriert werden, die alle auf den Baustein-Ausgang Q1 wirken. Für jeden Kanal gibt es ein tages- genaues Ein- und Ausschalten. Parameteranzeige Konstanten können am Gerät edi-   + Aufruf möglich tiert werden, Bausteinparameter easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 289 Bei den Schaltungen kann keine Uhrzeit parametriert werden, die Schaltung erfolgt immer für den ganzen Tag von 0.00 h bis 24:00 h. Es ist eine feste Parametrierung, die zur Laufzeit nicht geändert werden kann. In diesem Beispiel wurden alle 4 möglichen Modi verwendet. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 290 Beispiel 3: "Feier"-Tage auswählen Die Jahres-Zeitschaltuhr YT01 soll am 5.12. eines jeden Jahres, um 00:00 Uhr, ein- schalten und bis zum 28.12. eines jeden Jahres, um 00:00 Uhr, eingeschaltet sein. Die Jahres-Zeitschaltuhr YT ist wie folgt zu parametrieren: easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 291 Die Jahres-Zeitschaltuhr YT ist wie folgt zu parametrieren: Programmansicht/YT01/Register Jahres-Zeitschaltuhr Parameter Abb. 159: Eingabemaske in der Programmier-Software Beispiel 6: Überlappende Zeitbereiche Bei überlappenden Schaltintervallen kann der Baustein den Ausgang Q1 bereits frü- her abschalten, wenn der Abschaltzeitpunkt eines anderen Kanals vor dem easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 292   → Abschnitt "OT - Betriebsstundenzähler ", Seite 264   → Abschnitt "RC - Echtzeituhr", Seite 268   → Abschnitt "T - Zeitrelais", Seite 271   → Abschnitt "WT - Wochen-Zeitschaltuhr (WeekTable)", Seite 289   → Abschnitt "AC - Astronomische Uhr ", Seite 293 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 293 6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.1.7 WT - Wochen-Zeitschaltuhr (WeekTable) easyE4-Geräte sind mit einer Echtzeituhr, die Datum und Uhrzeit beinhaltet, aus- gestattet. Zusammen mit den Herstellerbausteinen HW, HY oder WT, YT lassen sich damit die Funktionalität einer Wochen- und Jahres-Zeitschaltuhr realisieren.
  • Seite 294 1: wenn die Einschaltbedingung erfüllt ist. Hier kann direkt ein Ausgang ange- schlossen werden, der die parametrierten Schaltzeiten realisiert Operanden zuweisen Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Ope- randen zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW – Merker easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 295 + Aufruf möglich tiert werden, Bausteinparameter ebenfalls, wenn die Programmier- methode EDP verwendet wird. Simulation möglich     Parametrierung Ist der Baustein in der easySoft 8 Programmansicht mit Klick ausgewählt, erscheint im Register eine Tabelle mit dem Parametersatz. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 296   → Abschnitt "OT - Betriebsstundenzähler ", Seite 264   → Abschnitt "RC - Echtzeituhr", Seite 268   → Abschnitt "T - Zeitrelais", Seite 271   → Abschnitt "YT - Jahres-Zeitschaltuhr (Year Table)", Seite 282   → Abschnitt "AC - Astronomische Uhr ", Seite 293 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 297 Wird dieser Baustein nicht im Katalog der easySoft 8 angezeigt, stellen Sie sicher, dass das Projekt mit der Firmware-Version 1.10 oder höher erstellt wird. Allgemeines easyE4 Basisgeräte stellen 32 Astronomische Uhren AC01…AC32 (Astronomic Clock) zur Verfügung. Für die Zeit zwischen Sonnenaufgang und Sonnenuntergang wird der Aus- gang Q1 geschaltet.
  • Seite 298 SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten I - Bit-Eingang Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 299 Operanden zuweisen Bit-Ausgänge M – Merker SN – Ausgangsbit über NET (send) N – Netzwerk Merker-Bit LE – Ausgang Hintergrundbeleuchtung Q – Bit-Ausgang I – Bit-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 300 Automatisch wird der Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät edi-   + Aufruf möglich tiert werden, Bausteinparameter ebenfalls, wenn die Programmier- methode EDP verwendet wird. Simulation möglich     easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 301   Längengrad: 7.0854634 Abb. 162: Sonnenaufgang und Sonnenuntergang Bonn Drevja in Norwegen Es gelten folgende Geo-Daten für den Standort Drevja in Norwegen:   Breitengrad: 65.9780775   Längengrad: 13.2348074 In den Sommermonaten (Tag 165…180) geht die Sonne nicht unter. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 302 Es gelten folgende Geo-Daten für den Standort Douala in Kamerun:   Breitengrad: 4.0047314   Längengrad: 9.7329299 Sonnenaufgang und Sonnenuntergang bleibt über das gesamte Jahr mit leichten Schwankungen gleich. Abb. 164: Offset; O1=-2; O2=2; Q1=1 schaltet 2 Stunden vor Sonnenaufgang ein und 2 Stunden nach Son- nenuntergang aus easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 303 Für alle Beispiele gelten dieselben Geo-Daten:   Breitengrad: 50.7344111   Längengrad: 7.0854634 Abb. 165: Kein Offset; O1=0; O2=0; Q1=1 zwischen Sonnenaufgang und Sonnenuntergang Abb. 166: Offset O1=1; O2= -1; Q1=1 schaltet 1 Stunde nach Sonnenaufgang ein und eine Stunde vor Son- nenuntergang aus easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 304 Für die folgenden Beispiele gelten folgende Geo-Daten:   Breitengrad: 60   Längengrad: 0   Offset O1 = -4   Offset O2 = 4 In den Sommermonaten überlappen sich Einschaltzeit mit Ausschaltzeit. Dies führt dazu, dass der Baustein-Ausgang Q1=1 in dieser Zeit immer angeschaltet bleibt. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 305   → Abschnitt "OT - Betriebsstundenzähler ", Seite 264   → Abschnitt "RC - Echtzeituhr", Seite 268   → Abschnitt "T - Zeitrelais", Seite 271   → Abschnitt "WT - Wochen-Zeitschaltuhr (WeekTable)", Seite 289   → Abschnitt "YT - Jahres-Zeitschaltuhr (Year Table)", Seite 282 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 306 Für den Funktionsbaustein „Zählrelais“ können Sie dabei einen unteren und einen oberen Sollwert als Vergleichswerte festlegen sowie einen Startwert vorgeben. Allgemeines easyE4 Basisgeräte stellen 32 Zählrelais C01…C32 (Counter) zur Verfügung. Jedes Zählrelais kann vorwärts und rückwärts zählen und arbeitet als Doppelwortzähler.
  • Seite 307 Funktionsbausteinen T, AC nur bei Projekten ≥ 2 Basisgeräte im NET Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 308 MB, MD, MW – Merker NB, NW, ND – NET-Merker NET-Teilnehmer n QA – Analog-Ausgang I – Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   Sie können den Baustein-Ausgängen, welche Bit-Ausgänge sind, folgende Ope- randen zuweisen: easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 309 Automatisch wird der bleibt wirkungslos. Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät edi-   + Aufruf möglich tiert werden, Bausteinparameter ebenfalls, wenn die Programmier- methode EDP verwendet wird. Simulation möglich     easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 310 7: Rücksetzspule C..RE. 8: Kontakt (Schließer) C..OF: Oberer Schwellwert erreicht oder überschritten. 9: Kontakt (Schließer) C..FB: Unterer Schwellwert erreicht oder unterschritten. 10: C..ZE = 1, wenn IST-Wert gleich Null. 11: C..CY = 1, wenn der Wertebereich verlassen wird.   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 311 IST-Wert weiter. Siehe auch   → Abschnitt "Beispiel zu Zeit- und Zählrelais", Seite 615   → Abschnitt "CF - Frequenzzähler", Seite 308   → Abschnitt "CH - Hochgeschwindigkeitszähler", Seite 314   → Abschnitt "CI - Inkrementalwert-Zähler", Seite 320 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 312 6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.2.2 CF - Frequenzzähler Allgemeines easyE4 Basisgeräte stellen 4 Frequenzzähler CF01…CF04 zur Verfügung. Diese schnellen Frequenzzähler sind intern mit den digitalen Geräte-Eingängen I01…I04 verbunden und arbeiten unabhängig von der jeweiligen Zykluszeit. Sie kön- nen untere und obere Schwellwerte als Vergleichswerte ein- geben.
  • Seite 313 Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 314 Projekten ≥ 2 Basisgeräte im NET   Sie können den Baustein-Ausgängen, welche Bit-Ausgänge sind, folgende Ope- randen zuweisen: Operanden zuweisen Bit-Ausgänge M – Merker SN – Ausgangsbit über NET (send) N – Netzwerk Merker-Bit LE – Ausgang Hintergrundbeleuchtung easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 315 Wert an QV kann die zu messende Fre-     500 0,1s   quenz sein.  2 500 0,5s   1,0s    5 000 2,0s   10 000 5,0s   25 000 10,0s   50 000 Simulation möglich     easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 316 Entsprechend der gemessenen Frequenz werden die Kontakte OF, FB und ZE gesetzt. Wird das Freigabesignal an EN zurückgenommen, wird der Ausgabewert auf Null gesetzt. Remanenz Der Frequenzzähler besitzt keine remanenten Istwerte, da die Frequenz fortwährend neu gemessen wird. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 317 6.1 Herstellerbausteine Siehe auch   → Abschnitt "C - Zählrelais", Seite 302   → Abschnitt "CH - Hochgeschwindigkeitszähler", Seite 314   → Abschnitt "CI - Inkrementalwert-Zähler", Seite 320   → Abschnitt "Beispiel zu Zeit- und Zählrelais", Seite 615 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 318 I3: Zähleingang für den Zähler CH03.   I4: Zähleingang für den Zähler CH04. Allgemeines easyE4 Basisgeräte stellen 4 schnelle Hoch- geschwindigkeitszähler CH01…CH 04 (Counter Highspeed) zur Verfügung. Die schnellen Vor- und Rückwärtszähler sind intern fest mit den digitalen Geräte-Eingängen I01...I04 verdrahtet und arbei- ten unabhängig von der jeweiligen Zykluszeit.
  • Seite 319 NET-Merker NET-Teilnehmer n IA - Analog-Eingang QA - Analog-Ausgang QV - Wert-Ausgang eines FBs nur bei den Funktionsbausteinen T, AC nur bei Projekten ≥ 2 Basisgeräte im NET Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 320 Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Ope- randen zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW – Merker NB, NW, ND – NET-Merker NET-Teilnehmer n QA – Analog-Ausgang I – Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 321 Automatisch wird der Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät edi-   + Aufruf möglich tiert werden, Bausteinparameter ebenfalls, wenn die Programmier- methode EDP verwendet wird. Simulation möglich     easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 322 7: Rücksetzspule CH..RE. 8: Kontakt (Schließer) CH..OF: Oberer Schwellwert erreicht oder überschritten. 9: Kontakt (Schließer) CH..FB: Unterer Schwellwert erreicht oder unterschritten. 10: CH..ZE = 1, wenn IST-Wert gleich Null. 11: CH..CY = 1, wenn der Wertebereich verlassen wird.   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 323 IST-Wert weiter. Siehe auch   → Abschnitt "C - Zählrelais", Seite 302   → Abschnitt "CF - Frequenzzähler", Seite 308   → Abschnitt "CI - Inkrementalwert-Zähler", Seite 320   → Abschnitt "Beispiel zu Zeit- und Zählrelais", Seite 615 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 324 I3: Zähleingang für den Zähler CI02, Kanal A.   I4: Zähleingang für den Zähler CI02, Kanal B. Allgemeines easyE4 Basisgeräte stellen 2 schnelle Zweifach-Inkre- mentalwert-Zähler CI01...CI 02 (Counter Incremental) zur Ver- fügung. Die schnellen Inkrementalwert-Zähler sind intern fest mit den digitalen Geräte-Eingängen I01...I02 oder I03...I04 ver- drahtet und arbeiten unabhängig von der jeweiligen Zykluszeit.
  • Seite 325 Ausgang QV ausgegeben. Abb. 175: Funktionsbaustein CI rückwärts zählend; QV=QV-4 ACHTUNG Vermeiden Sie unvorhersehbare Schaltzustände. Schalten Sie die Funktionsbausteine C, CF, CH, CI nur an einer Stelle im Programm ein. Ansonsten werden vorangegangene Zählerstände überschrieben. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 326 Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 327 1: wenn QV = 0 (DWord) Aktueller Zählwert im RUN-Betrieb Impulse an Kanal A und Kanal B werden gezählt. Pro Zählperiode werden 2 Impulse gezählt. Beispiel: 2 Impulse an Kanal A und 2 Impulse an Kanal B; Wert an CI..QV = 4 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 328 Automatisch wird der Parameter kungslos. auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät editiert   + Aufruf möglich werden, Bausteinparameter ebenfalls, wenn die Programmiermethode EDP ver- wendet wird. Simulation möglich     easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 329 6: Rücksetzspule CI..RE 7: Kontakt (Schließer) CI..OF: Oberer Schwellwert erreicht oder überschritten 8: Kontakt (Schließer) CI..FB: Unterer Schwellwert erreicht oder unterschritten 9: CI..ZE = 1, wenn IST-Wert gleich Null. 10: CI..CY = 1, wenn der Wertebereich überschritten wird.   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 330 IST-Wert weiter. Siehe auch   → Abschnitt "C - Zählrelais", Seite 302   → Abschnitt "CF - Frequenzzähler", Seite 308   → Abschnitt "CH - Hochgeschwindigkeitszähler", Seite 314   → Abschnitt "Beispiel zu Zeit- und Zählrelais", Seite 615 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 331 Mit einem Analogwerte-Vergleicher oder Schwellwertschalter vergleichen Sie z. B. Analogwerte oder Merker-Inhalte und schalten beim Erreichen festgelegter Schwell- werte. Allgemeines easyE4 Basisgeräte stellen 32 Ana- logwertevergleicherA01…A32 zur Verfügung. Mit einem Analogwerte-Vergleicher bzw. Schwell- wertschalter können analoge Eingangswerte mit einem SOLL-Wert verglichen werden.
  • Seite 332 QV - Wert-Ausgang eines FBs nur bei den Funktionsbausteinen T, AC nur bei Projekten ≥ 2 Basisgeräte im NET Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 333 Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Ope- randen zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW – Merker NB, NW, ND – NET-Merker NET-Teilnehmer n QA – Analog-Ausgang I – Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 334 Automatisch wird der Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät edi-   + Aufruf möglich tiert werden, Bausteinparameter ebenfalls, wenn die Programmier- methode EDP verwendet wird. Simulation möglich     easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 335 – Wenn bei steigendem Istwert die Hysteresegrenze überschritten wird. – Wenn bei fallendem Istwert die Hysteresegrenze unterschritten wird. • Bereich D: I1 mit Offset verlässt den zulässigen Wertebereich. Der Kontakt CY schließt. Sobald I1 mit Offset sich wieder innerhalb des Wertebereiches befindet, öffnet CY. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 336   → Abschnitt "CP - Vergleicher", Seite 347   → Abschnitt "LS - Wertskalierung", Seite 351   → Abschnitt "MM - Min-/Maxfunktion", Seite 356   → Abschnitt "PW - Pulsweitenmodulation", Seite 366   → Abschnitt "PM - Kennlinienfeld ", Seite 360 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 337 Zur Kontrolle des Rechenergebnisses verfügt der Arithmetik-Baustein über zwei boo- lesche Ausgänge, die Sie im Schaltplan als Kontakte verdrahten. Allgemeines easyE4-Basisgeräte stellen 32 Bausteine AR01…AR32 zur Ver- fügung. Damit können die vier Grundrechenarten ausgeführt werden: addieren, subtrahieren, multiplizieren und dividieren.
  • Seite 338 Carry-Bit AR..CY erhält den Zustand »1«. DIV – Dividierer Dividieren 1024 : 0 = QV beinhaltet den letzten gültigen (I1 : I2 = QV) Wert, da ein Überlauf stattfand. Das Carry-Bit AR..CY erhält den Zustand »1«. 10 : 100 = 0 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 339 übernommenen durch Häkchen ist der Baustein aktiv und der Baustein-Eingang EN Funktionsbausteine erhalten bleibt wirkungslos. bleibt. Automatisch wird der Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät edi-   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 340 -1000 : 10 = -100 1000 : (-10) = -100 -1000 : (-10) = 100 10 : 100 = 0 Beispiel für eine Arithmetik in der Programmiermethode EDP I 01----AR01CY-----------------Ä Q 01 I 02----AR02ZE-----------------S Q 02 Abb. 179: Verdrahtung der Kontakte easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 341   → Abschnitt "CP - Vergleicher", Seite 347   → Abschnitt "LS - Wertskalierung", Seite 351   → Abschnitt "MM - Min-/Maxfunktion", Seite 356   → Abschnitt "PM - Kennlinienfeld ", Seite 360   → Abschnitt "PW - Pulsweitenmodulation", Seite 366 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 342 Wird dieser Baustein nicht im Katalog der easySoft 8 angezeigt, stellen Sie sicher, dass das Projekt mit der Firmware-Version 1.10 oder höher erstellt wird. Allgemeines easyE4 Basisgeräte stellen 32 Funktionsbausteine Mittelwert AV01…AV32 (Average) zur Verfügung. Der Mittelwert ist eine Methode um Datenreihen zu glätten. Er wird hauptsächlich ein- gesetzt um z.B.
  • Seite 343 NO gewählt wird, desto kleiner ist der Glättungsfaktor SF und damit die Berücksichtigung des aktuell eingelesenen Wertes an I1. Am Baustein-Ausgang QV wird der aktuell berechnete Mittelwert ausgegeben. Bau- stein-Ausgang QN gibt an, wie viele Werte an I1 eingelesen und zur Berechnung her- angezogen wurden. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 344 Projekten ≥ 2 Basisgeräte im NET Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - NET-Merker-Bit easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 345 Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Ope- randen zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW – Merker NB, NW, ND – NET-Merker NET-Teilnehmer n QA – Analog-Ausgang I – Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 346 Parameter auf 0 oder 1 gesetzt steinfreigabe durch EN aktiviert. abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät edi-   + Aufruf möglich tiert werden, Bausteinparameter ebenfalls, wenn die Programmier- methode EDP verwendet wird. Simulation möglich     easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 347 Mittelwert Dauerbetrieb EMA(n) = RUNDEN [ EMA +SF* ( I1 – EMA   EMA(n) = aktuell errechneter Exponentiell geglätteter Mittelwert n = 1…NO SF = Glättungsfaktor (Smoothing factor), Wert zwischen 0…1 = Wert am Baustein-Eingang I1; z.B. Temperaturwert easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 348 Im Beispiel berechnet sich der Mittelwert im Dauerbetrieb für den 24. Wert fol- gendermaßen: EMA(23) = RUNDEN [ EMA(22)+0,08*( I1(23) – EMA(22) ] EMA(23) = RUNDEN [ 2035 + 0,08* (2004 – 2035) ] EMA(23) = RUNDEN [2032,52 ] = 2033 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 349   21,08     –       21,29     –       21,50     – …     …   …   …   …   – Remanenz Der Funktionsbaustein kennt keine remanenten Daten. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 350   → Abschnitt "CP - Vergleicher", Seite 347   → Abschnitt "LS - Wertskalierung", Seite 351   → Abschnitt "MM - Min-/Maxfunktion", Seite 356   → Abschnitt "PM - Kennlinienfeld ", Seite 360   → Abschnitt "PW - Pulsweitenmodulation", Seite 366 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 351 6.1.3.4 CP - Vergleicher Mit diesem Baustein vergleichen Sie Variablen und/oder Konstanten miteinander. Allgemeines easyE4 Basisgeräte stellen 32 Vergleicher-Bausteine CP01…CP32 (Compare) zur Verfügung. Mit einem Vergleicher werden Variablen und Konstanten mit- einander verglichen und die Relation der beiden Werte zuein- ander ausgegeben: kleiner -gleich - größer.
  • Seite 352 I – Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   Sie können den Baustein-Ausgängen, welche Bit-Ausgänge sind, folgende Ope- randen zuweisen: Operanden zuweisen Bit-Ausgänge M – Merker SN – Ausgangsbit über NET (send) N – Netzwerk Merker-Bit easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 353 Der Funktionsbaustein kennt keine remanenten Daten. Beispiel für einen Baustein Vergleicher mit Programmiermethode EDP Die Kontakte des Bausteines sind auf Merker geführt.   CP12LT----------------------Ä M 21 CP12LT----------------------Ä M 22 CP12GT----------------------u R M 21 h R M 22 Abb. 182: Verdrahtung der Kontakte easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 354   → Abschnitt "AV - Mittelwertberechnung", Seite 338   → Abschnitt "LS - Wertskalierung", Seite 351   → Abschnitt "MM - Min-/Maxfunktion", Seite 356   → Abschnitt "PM - Kennlinienfeld ", Seite 360   → Abschnitt "PW - Pulsweitenmodulation", Seite 366 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 355 6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.3.5 LS - Wertskalierung Allgemeines easyE4 Basisgeräte stellen 32 Bausteine Wertskalierung LS01…LS32 zur Verfügung. Der Funktionsbaustein ermöglicht es, Werte von einem Wer- tebereich in einen anderen Wertebereich zu über- tragen.Entsprechend eines von Ihnen vorgegebenen mathematischen Zusammenhanges skaliert der Funk- tionsbaustein Werte am Eingang LS..I1 und gibt sie dann ver-...
  • Seite 356 6. Funktionsbausteine 6.1 Herstellerbausteine Der mathematische Zusammenhang lautet: m = Steigung Y0 = Y-Offset bei X = 0 X1, Y1 = Erstes Wertepaar X2, Y2 = Zweites Wertepaar g = Gerade mit positiver Steigung Abb. 186: Mathematischer Zusammenhang easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 357 Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten I - Bit-Eingang easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 358 Häkchen ist der Baustein tionalität der übernommenen aktiv und der Baustein-Eingang EN Funktionsbausteine erhalten bleibt. Automatisch wird der bleibt wirkungslos. Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät edi-   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 359   → Abschnitt "AV - Mittelwertberechnung", Seite 338   → Abschnitt "CP - Vergleicher", Seite 347   → Abschnitt "MM - Min-/Maxfunktion", Seite 356   → Abschnitt "PW - Pulsweitenmodulation", Seite 366   → Abschnitt "PM - Kennlinienfeld ", Seite 360 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 360 6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.3.6 MM - Min-/Maxfunktion Allgemeines easyE4 Basisgeräte stellen 32 Min-/Maxfunktion-Bausteine MM01…MM32 zur Verfügung. Mit dem Baustein kann der Maximalwert und der Minimalwert eines sich ändernden Analogwertes ermittelt werden. Damit lässt sich z.B. komfortabel die Höhe von Druckschwankungen in einem System ermittelt werden.
  • Seite 361 Diese Meldung wird nur für einen Zyklus Ereignismeldung, ein neuer Min- oder Max- Wert wurde eingetragen angezeigt (DWord)   Minimalwert von I1, der im aktiven Zeitraum   gesehen wurde Maximalwert von I1, der im aktiven Zeitraum   gesehen wurde easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 362 Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät edi-   + Aufruf möglich tiert werden, Bausteinparameter ebenfalls, wenn die Programmier- methode EDP verwendet wird. Simulation möglich     Weiteres Remanenz Der Funktionsbaustein kennt keine remanenten Daten. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 363   → Abschnitt "AV - Mittelwertberechnung", Seite 338   → Abschnitt "CP - Vergleicher", Seite 347   → Abschnitt "LS - Wertskalierung", Seite 351   → Abschnitt "PW - Pulsweitenmodulation", Seite 366   → Abschnitt "PM - Kennlinienfeld ", Seite 360 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 364 Wird dieser Baustein nicht im Katalog der easySoft 8 angezeigt, stellen Sie sicher, dass das Projekt mit der Firmware-Version 1.10 oder höher erstellt wird. Allgemeines easyE4 Basisgeräte stellen 4 Funktionsbausteine Kennlinienfeld PM01…PM04 (Performance Map) zur Verfügung. Die Kenn- linienfunktion wird umgesetzt indem für den jeweiligen Wert am Baustein-Eingang I1 aus einer Sollwerttabelle ein Wert am Bau- stein-Ausgang QV ausgegeben wird.
  • Seite 365 SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten I - Bit-Eingang Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 366 I – Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   Sie können den Baustein-Ausgängen, welche Bit-Ausgänge sind, folgende Ope- randen zuweisen: Operanden zuweisen Bit-Ausgänge M – Merker SN – Ausgangsbit über NET (send) N – Netzwerk Merker-Bit easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 367 Parameter auf 0 oder 1 gesetzt steinfreigabe durch EN aktiviert. abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät edi-   + Aufruf möglich tiert werden, Bausteinparameter ebenfalls, wenn die Programmier- methode EDP verwendet wird. Simulation möglich     easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 368 I1 Betriebsart interpolierend : 1 nächst höherer Wert: 2 nächst niedrigere Wert: 0 der nächst liegende Wert : 2 interpolierend : 3 nächst höherer Wert: 3 nächst niedrigere Wert: 2 der nächst liegende Wert: 3 interpolierend : 4 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 369   → Abschnitt "AV - Mittelwertberechnung", Seite 338   → Abschnitt "CP - Vergleicher", Seite 347   → Abschnitt "LS - Wertskalierung", Seite 351   → Abschnitt "MM - Min-/Maxfunktion", Seite 356   → Abschnitt "PW - Pulsweitenmodulation", Seite 366 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 370 Funktionsbausteine PW werden hauptsächlich zur Ansteue- rung von easyE4-Geräten mit Transistor-Ausgänge ein- gesetzt. Prinzipiell ist der Baustein PW auch bei easyE4-Geräten mit Relais-Ausgängen verwendbar. Aufgrund der Ein-Aus- schaltzeiten der Relais sollten bei diesen Geräten eine län- gere Periodendauer und längere Mindesteinschaltdauer als bei easyE4-Geräten mit Transistor-Ausgängen gewählt wer-...
  • Seite 371 Ausgang bleibt im Zustand »0«. Periodendauer [ms] Wertebereich: 0…65535 Bei Wert »0« werden keine Impulse an Q1 oder Q2 ausgegeben. Die minimale Periodendauer für ein easyE4- Gerät mit Transistor-Ausgang beträgt 5 ms. Die resultierende max. Frequenz beträgt 200   Mindesteinschaltdauer [ms] Wertebereich: 0…65535...
  • Seite 372 Verhältnis Periodendauer/Mindesteinschaltdauer Durch das Verhältnis „Periodendauer/Mindesteinschaltdauer“ (PD/ME) wird bestimmt, welche prozentualen Stellgrößen wirkungslos bleiben. Die Mindesteinschaltdauer ist daher so klein wie möglich zu wählen und die Peri- odendauer so groß wie möglich, so dass PD/ME möglichst groß wird. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 373 1: wenn die Mindest-Ein- oder -Aus- det unabhängig vom Flankenwechsel am schaltdauer unterschritten wird. booleschen Eingang EN statt. Operanden zuweisen Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Ope- randen zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW – Merker easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 374 Automatisch wird der Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät edi-   + Aufruf möglich tiert werden, Bausteinparameter ebenfalls, wenn die Programmier- methode EDP verwendet wird. Simulation nicht möglich     easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 375   8567 3768 40000   36805   3195 4093 40000   40000 (ME)   0 (ME) 1) bei Geräten mit Transistor-Ausgängen   PW = [SV/4095] ∙ PD   PW = Pulsweite (Einschaltdauer) SV = Stellwert PD = Periodendauer easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 376   → Abschnitt "AV - Mittelwertberechnung", Seite 338   → Abschnitt "CP - Vergleicher", Seite 347   → Abschnitt "LS - Wertskalierung", Seite 351   → Abschnitt "MM - Min-/Maxfunktion", Seite 356   → Abschnitt "PM - Kennlinienfeld ", Seite 360 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 377 6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.4 Steuer- und Regelbausteine 6.1.4.1 DC - PID-Regler Allgemeines easyE4 Basisgeräte stellen 32 PID-Regler-Bausteine DC01...DC32 zur Verfügung. Wirkungsweise Ein geschlossener Regelkreis mit PID-Regler setzt sich aus folgenden Komponenten zusammen:   SOLL-Wert (Führungswert),   IST-Wert (Regelgröße),  ...
  • Seite 378 Die Stellgröße am Ausgang QV geht auf den Wert 0. Die Baustein-Eingänge DC_EP, DC_EI und DC_ED müssen zur Berechnung der P-, I- und D-Anteile aktiv sein. Beispiel: Sind nur die Baustein-Eingänge EP und EI angesteuert, so wirkt der PID- Regler als PI-Regler. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 379 Nachstellzeit Tn [0,1 s] Wertebereich: 0...65535 Vorhaltezeit Tv [0,1 s] Wertebereich: 0...65535 Abtastzeit = Zeit zwischen den Baustein- Auf-   rufen. Wertebereich: 0.1s...6553.5s. Wenn Sie den Wert 0 angeben, wird die Abtastzeit von der Programm-Zykluszeit bestimmt. Handstellgröße Wertebereich: -4096...+4095   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 380 Visualisierungen erfordern, z. B. PID-Regleraufgaben mit dem PID-Regler, bei denen gleichzeitig die Notwendigkeit zur Visualisierung besteht, bietet sich eine Kombination aus zwei Geräten easyE4 an. Verlagern Sie bei solchen Anwendungen die zeitintensiven Berechnungen auf ein zweites, Gerät welches Sie über das NET ankoppeln.
  • Seite 381 Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Ope- randen zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW – Merker NB, NW, ND – NET-Merker NET-Teilnehmer n QA – Analog-Ausgang I – Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 382 Abb. 191: Verdrahtung der Bausteinspulen Die Bausteinspulen werden von Merkern aktiviert.   DC02LI---------------------------Ä S M 96 Abb. 192: Verdrahtung des Bausteinkontaktes Die Meldung des Bausteines wird auf einen Merker geführt. Beispiel für eine Parametrierung des PID-Reglers am Gerätedisplay easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 383   → Abschnitt "TC - Dreipunktregler", Seite 401   → Abschnitt "VC - Wertbegrenzung ", Seite 406   → Abschnitt "BC - Block-Vergleich", Seite 410   → Abschnitt "BV - Boolsche Verknüpfung", Seite 469   → Abschnitt "PO - Impulsausgabe", Seite 386 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 384 6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.4.2 FT - PT1-Signalglättungsfilter Allgemeines easyE4 Basisgeräte stellen 32 PT1-Signalglättungsfilter-Bausteine FT01…FT32 zur Verfügung. Der Baustein glättet verrauschte Signale, zum Beispiel analoge Ein- gangssignale. Er arbeitet wie ein Tiefpassfilter. Wirkungsweise Das zu glättende Signal wird über den Eingang I1 zugeführt. Der geglättete Aus- gangswert wird an QV übergeben.
  • Seite 385   t cyc ∙ n = T A   mit n = 1,2,3, …   Der Baustein arbeitet tatsächlich immer mit einer Abtastzeit, die einem ganzzahligen Vielfachen der Zykluszeit entspricht. Dies kann eine Verlängerung der parametrierten Ausgleichszeit bewirken. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 386 Funktionsbausteinen T, AC nur bei Projekten ≥ 2 Basisgeräte im NET Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 387 Operanden zuweisen Bit-Ausgänge M – Merker SN – Ausgangsbit über NET (send) N – Netzwerk Merker-Bit LE – Ausgang Hintergrundbeleuchtung Q – Bit-Ausgang I – Bit-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   Parametersatz easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 388 Ausgleichszeit: 0… 65535 aufgelöst in 100 ms; Beispiel: Der Wert 250 wird im Baustein als 25 s verarbeitet. >K Proportionalverstärkung: 0…65535 aufgelöst in %; Beispiel: Beim Wert KP=1500 rechnet der Baustein mit K QV> Ausgangswert: -32768 … +32767, geglättet easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 389   → Abschnitt "BC - Block-Vergleich", Seite 410   → Abschnitt "BV - Boolsche Verknüpfung", Seite 469   → Abschnitt "PO - Impulsausgabe", Seite 386   → Abschnitt "TC - Dreipunktregler", Seite 401   → Abschnitt "VC - Wertbegrenzung ", Seite 406 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 390 6.1 Herstellerbausteine 6.1.4.3 PO - Impulsausgabe Allgemeines Die DC-Varianten der easyE4 Basisgeräte stellen 2 Bausteine Impuls- ausgabe PO01…PO02 zur Verfügung. Sie ermöglichen die schnelle Aus- gabe von 24 V Impulsen zur Ansteuerung von Schrittmotoren. Impulsausgabe PO01 ist fest mit Geräte-Ausgang Q1 und PO02 fest mit Geräte-Ausgang Q2 verbunden.
  • Seite 391 Schrittmotor mit den Sequenzen Hochlauf [1], Betrieb [2] und Bremsen [3] zu steuern. Dazu liefert ein Funktionsbaustein PO an dem fest zugeordneten schnel- len Geräte-Ausgang Q1 oder Q2 eine von Ihnen vorgegebene Anzahl von Recht- eckimpulsen (50% relative Einschaltdauer) I1 für den Normalbetrieb oder P1 für Tippbetrieb.. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 392 Generell gilt, dass der Motor bei wirklich niedrigen Drehzahlen seine maximale Kraft also sein maximales Drehmoment erreicht. Je höher die Drehzahl um so schwächer wird der Motor. Tippfrequenz am Baustein-Eingang PF Die maximale Frequenz, die der Motor im Tippbetrieb erreichen können soll. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 393 Anhand folgender Formeln lässt sich die Impulsanzahl für die Hochlauf- und Brems- Sequenz errechnen.   FO: Betriebsfrequenz [Hz]; FS: Startfrequenz [Hz], n RRF : Impulsanzahl in der Hochlauf-Sequenz n RBF : Impulsanzahl in der Brems-Sequenz RF: Frequenzänderung in der Hochlaufphase [mHz/Schritt] BF: Frequenzänderung in der Bremsphase [mHz/Schritt] easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 394 Während des Tippbetriebes wird der Bau- stein-Eingang BR nicht ausgewertet. (DWord)     Impulsanzahl   Als Impulsanzahl geben Sie die Gesamtzahl der Impulse für die Gesamtsequenz, bestehend aus den drei Einzelsequenzen Hochlauf, Betrieb und Bremsen an. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 395 Baustein-Eingang TP ebenfalls nur sehr kurz sein. Andern- falls gibt der Baustein mehrere Impulsfolgen aus, was zu mehrfachem Zurücklegen der Fahrstrecke A führt. Im Extremfall erzeugen Sie kurze Start-Impulse an TP mittels eines Zeitrelais T... Ganzzahliger Wertebereich: 0…65 535 Tippfrequenz   Ganzzahliger Wertebereich: 0…5000 Hz easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 396 SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten I - Bit-Eingang Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 397 Operanden zuweisen Bit-Ausgänge M – Merker SN – Ausgangsbit über NET (send) N – Netzwerk Merker-Bit LE – Ausgang Hintergrundbeleuchtung Q – Bit-Ausgang I – Bit-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 398 , d.h. pro Schritt wird die Frequenz um 0.5 Hz erhöht, (Wer- tebereich 0…65 535)   BF - Frequenzänderung pro Schritt in der Bremsphase; z.B. 2000 mHz/Schritt, d.h. pro Schritt wird die Frequenz um 2 Hz verringert, (Wertebereich 0…65 535) easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 399 • Bereich A: Am Geräte-Ausgang liegt die Impulsfolge solange an bis die Impulsanzahl I1 erreicht ist. • Bereich B: Durch Ansteuern des Baustein-Eingangs BR wird die Bremsphase eingeleitet und die Fre- quenz der Impulsfolge verringert. • Bereich C: Durch Abschalten des Baustein-Eingangs EN wird die Impulsfolge sofort vom Geräte-Aus- gang abgeschaltet. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 400 Verbinden Sie die Eingänge EN und TP mit dem jeweils zur Ansteuerung geeig- neten Kontakt. Kontrollieren Sie die Auftragsannahme am Geräte-Ausgang AC. In Abhängigkeit von der Einschaltdauer des Baustein-Eingangs TP wird der Tipp- betrieb wie im Folgenden beschrieben ausgeführt. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 401 ≦ 0.5 s Q1/2 Abb. 199: Wirkdiagramm Tippbetrieb mit vorgegebener Schrittanzahl P1 PF: Tippfrequenz FS: Startfrequenz QF: Aktuell ausgegebene Frequenz TP: Tippbefehl AC: Fahrauftrag aktiv A: Impulsausgabe bis Anzahl P1 erreicht, ausgelöst durch TP bei einer Einschaltdauer ≦ 0.5 sec. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 402 B: Für die Dauer der ersten 0.5 sec. wird die Fahrstrecke mit der vorgegebener Startfrequenz FS zurück- gelegt. C: Anschließend erfolgt die Hochlaufphase mit RF bis zur Tippfrequenz. D: Es wird mit Tippfrequenz PF weiterbewegt. E: Bremsphase wird durch Tippbefehl TP = 0 eingeleitet und die Frequenz der Impulsfolge mit BF auf Startfrequenz verringert. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 403 Die unter "Parametrieren für den Tippbetrieb" bereits festgelegten Bei- spielparametern werden noch um P1 und um die Einschaltdauer für den Tippbetrieb TP=1 ergänzt.   FS = Startfrequenz = 200 Hz   PF = 1000 Hz   RF = Frequenzänderung Hochlauf = 500 mHz/Schritt easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 404   → Abschnitt "BC - Block-Vergleich", Seite 410   → Abschnitt "BV - Boolsche Verknüpfung", Seite 469   → Abschnitt "FT - PT1-Signalglättungsfilter ", Seite 380   → Abschnitt "TC - Dreipunktregler", Seite 401   → Abschnitt "VC - Wertbegrenzung ", Seite 406 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 405 6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.4.4 TC - Dreipunktregler Allgemeines easyE4 Basisgeräte stellen 32 Funktionsbausteine Dreipunktregler TC01…TC32 (Three step Controller) zur Verfügung. Der Dreipunktregler TC besitzt drei Zustände für die Stellgröße, diese werden durch zwei Baustein-Ausgänge Q1, Q2 realisiert, von denen keiner, oder nur einer der beiden geschlossen ist. I1 ist der SOLL-Wert und I2 der IST-Wert.
  • Seite 406 Sie können den Baustein-Eingängen, welche Werteingänge sind, folgende Ope- randen zuweisen: Operanden Werteingänge   I1, I2, H1, H2, XH, TC Konstante Merker MD, MW, MB Analog-Eingänge IA Analog-Ausgang QA Wert-Ausgang eines anderen FBs x Sie können den Baustein-Eingängen, welche Biteingänge sind, folgende Operanden zuweisen: easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 407   Q1, Q2 Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN _ Ausgangsbit über NET (send) N - Netzwerk MerkerBit ID - Diagnosemelder LE - Displayhelligkeitsmelder I Bit-Eingang Q Bit-Ausgang eines anderen FBs easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 408 Der Baustein-Ausgang Q2 = 1 schaltet die Heizung ein. sobald (I1-I2) > XH Der Wert der Hysterese H1 und H2 bestimmen wie lange gekühlt oder geheizt wer- den muss, damit auch den Energiegehalt von Kühlen/ Heizen. Abb. 204: Wirkdiagramm Dreipunktregler easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 409   → Abschnitt "FT - PT1-Signalglättungsfilter ", Seite 380   → Abschnitt "VC - Wertbegrenzung ", Seite 406   → Abschnitt "BC - Block-Vergleich", Seite 410   → Abschnitt "BV - Boolsche Verknüpfung", Seite 469   → Abschnitt "PO - Impulsausgabe", Seite 386 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 410 6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.4.5 VC - Wertbegrenzung Allgemeines easyE4 Basisgeräte stellen 32 Funktionsbausteine Wert- begrenzung VC01…VC32 zur Verfügung. Mit dem Funktionsbaustein geben Sie Werte innerhalb fest- gelegter Grenzwerte aus. Wirkungsweise Der untere und obere Grenzwert wird über die Baustein-Eingänge SL (Low) und SH (High) festgelegt.
  • Seite 411 SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten I - Bit-Eingang Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 412 Automatisch wird der Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät edi-   + Aufruf möglich tiert werden, Bausteinparameter ebenfalls, wenn die Programmier- methode EDP verwendet wird. Simulation möglich     easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 413   → Abschnitt "FT - PT1-Signalglättungsfilter ", Seite 380   → Abschnitt "TC - Dreipunktregler", Seite 401   → Abschnitt "BC - Block-Vergleich", Seite 410   → Abschnitt "BV - Boolsche Verknüpfung", Seite 469   → Abschnitt "PO - Impulsausgabe", Seite 386 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 414 Merker-Bereiche. Dazu geben Sie die Anzahl der zu vergleichenden Bytes vor. Der Vergleich wird byteweise für die Merker-Typen MB, MW und MD durchgeführt. Allgemeines easyE4 Basisgeräte stellen 32 Block-Vergleicher Bausteine (Block Compare) BC01…BC32 zur Verfügung. Der Baustein vergleicht Werte von zwei jeweils zusammenhängenden Merker-Bereichen. Der Ver- gleich ist innerhalb des gesamten Merker-Bereiches möglich...
  • Seite 415 Solche Parametrierungsfehler liegen beispielsweise vor, wenn die Anzahl der Ele- mente den Quell- oder Zielbereich überschreitet oder, aufgrund eines Offset-Fehlers, der Quell- bzw. der Zielbereich außerhalb des verfügbaren Merkerbereiches liegen. Beispielanwendung Merker-Datenblöcke vergleichen   I1 MB 23 MB 30 NU 4 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 416 Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 417 Operanden zuweisen Bit-Ausgänge M – Merker SN – Ausgangsbit über NET (send) N – Netzwerk Merker-Bit LE – Ausgang Hintergrundbeleuchtung Q – Bit-Ausgang I – Bit-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 418 Automatisch wird der Parameter auf 0 oder 1 gesetzt abhän- gig vom Funktionsbaustein. Parameteranzeige Konstanten können am Gerät editiert wer-   + Aufruf möglich den, Bausteinparameter ebenfalls, wenn die Programmiermethode EDP verwendet wird. Simulation möglich     easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 419 Die Startadressen werden zur Laufzeit bestimmt durch die Werte in MB01 und MB02. Für dieses Beispiel wird der Wert von MB01 mit der Konstanten <9> und MB02 mit <19> beschrieben. Da der Offset ab Merker-Byte MB01 gezählt wird. werden dadurch die Merkerbereiche MB10-MB15 und MB20-MB25 miteinander verglichen. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 420 Beispiel für eine Parametrierung des Funktionsbausteins BC am Gerätedisplay Wenn Sie den Funktionsbaustein erstmalig im Schaltplan verwenden, gelangen Sie mit OK automatisch in die Anzeige der Parameter am Gerätedisplay, wie beispielhaft in der folgenden Abbildung dargestellt. BC11 + easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 421   → Abschnitt "DB - Datenbaustein", Seite 424   → Abschnitt "MX - Datenmultiplexer", Seite 429   → Abschnitt "RE - Rezept-Datensätze ", Seite 433   → Abschnitt "SR - Schieberegister", Seite 439   → Abschnitt "TB - Tabellenfunktion", Seite 447 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 422 Merker-Bereiche mit einem Wert beschrieben werden (Daten initialisieren). Fol- gende Merkertypen können übertragen und beschrieben werden: MB, MW und MD. Allgemeines easyE4 Basisgeräte stellen 32 Block-Transfer-Bausteine BT01…BT32 zur Verfügung. Der Baustein Block-Transfer überträgt in der Betriebsart CPY (Kopieren) Werte von einem Merker-Bereich zu einem zusam- menhängenden anderen Merker-Bereich.
  • Seite 423 Tabelle genannten Ope- randen Anzahl der zu initialisierenden oder zu kopie- Ganzzahliger Wertebereich Betriebsart INI: 1…+1024 Byte renden Elemente. Betriebsart CPY: 1…+1024 Byte Operanden zuweisen Sie können den Baustein-Eingängen, welche Werteingänge sind, folgende Ope- randen zuweisen: easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 424 Kopiermodus, Betriebsart = CPY Im Kopiermodus kopiert der Baustein den kompletten, über NO in der Größe vor- gegebenen, Datenbereich von einem Quell- zu einem Zielbereich. Den Beginn von Quell- und Zielbereich legen Sie über I1 (Quelladresse) und I2 (Zieladresse) fest. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 425 Datenblöcke initia- metriert ist, bzw. der Wert 0 anliegt. lisiert oder kopiert. Operanden zuweisen Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Ope- randen zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW – Merker NB, NW, ND – NET-Merker easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 426 Beispiel für die Parametrierung eines Baustein Block-Transfer BT am Gerä- tedisplay Wenn Sie den Funktionsbaustein erstmalig im Schaltplan verwenden, gelangen Sie mit OK automatisch in die Anzeige der Parameter am Gerätedisplay, wie beispielhaft in der folgenden Abbildung dargestellt. BT07 INI + >I1 >I2 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 427   → Abschnitt "DB - Datenbaustein", Seite 424   → Abschnitt "MX - Datenmultiplexer", Seite 429   → Abschnitt "SR - Schieberegister", Seite 439   → Abschnitt "TB - Tabellenfunktion", Seite 447   → Abschnitt "RE - Rezept-Datensätze ", Seite 433 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 428 6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.5.3 DB - Datenbaustein Allgemeines easyE4 Basisgeräte stellen 32 Datenbausteine DB01…DB32 zur Verfügung. Der Baustein ermöglicht es Bytes, Wörter oder Dop- pelworte nur für einen Zyklus auf einen Operanden zu kopie- ren. Wirkungsweise Der Wert am Baustein-Eingang I1 wird bei steigender Flanke an Baustein-Eingang T_ an einen Operanden übergeben, welcher mit dem Baustein-Ausgang QV verknüpft...
  • Seite 429 Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Ope- randen zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW – Merker NB, NW, ND – NET-Merker NET-Teilnehmer n QA – Analog-Ausgang I – Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 430 4 Byte Speicherplatz. Falls ein Datenbaustein remanent ist, bleibt der IST-Wert beim Wechsel der Betriebsart von RUN nach STOP sowie beim Abschalten der Span- nungsversorgung erhalten. Wird das Gerät in der Betriebsart RUN gestartet, arbeitet der Datenbaustein mit dem nullspannungssicher gespeicherten IST-Wert weiter. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 431 Hier nehmen Sie die Bausteineinstellungen vor. Die Anzeige enthält folgende Ele- mente: DB16 Funktionsbaustein: Datenbaustein, Nummer 16 Parametersatz kann über Menüpunkt PARAMETER aufgerufen werden >I1 Eingangswert Ganzzahliger Wertebereich: -2 147 483 648…+2 147 483 647 >I2 Gibt den Wert von DB..I1 zum Zeitpunkt des Triggerns aus. Ganzzahliger Wertebereich: -2 147 483 648…+2 147 483 647 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 432   → Abschnitt "MX - Datenmultiplexer", Seite 429   → Abschnitt "SR - Schieberegister", Seite 439   → Abschnitt "TB - Tabellenfunktion", Seite 447   → Abschnitt "RE - Rezept-Datensätze ", Seite 433   → Abschnitt "Remanenz-Funktion", Seite 636 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 433 6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.5.4 MX - Datenmultiplexer Allgemeines easyE4 Basisgeräte stellen 32 Bausteine Datenmultiplexer MX01…MX32 zur Verfügung. Mit dem Datenmultiplexer wäh- len Sie aus acht Eingangswerten I1…I8 einen Wert aus. Der Baustein stellt diesen Wert am Ausgang QV zur Wei- terverarbeitung bereit.
  • Seite 434 SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten I - Bit-Eingang Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 435 Automatisch wird der Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät edi-   + Aufruf möglich tiert werden, Bausteinparameter ebenfalls, wenn die Programmier- methode EDP verwendet wird. Simulation möglich     easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 436   → Abschnitt "BT - Block-Transfer", Seite 418   → Abschnitt "SR - Schieberegister", Seite 439   → Abschnitt "TB - Tabellenfunktion", Seite 447   → Abschnitt "RE - Rezept-Datensätze ", Seite 433   → Abschnitt "Remanenz-Funktion", Seite 636 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 437 Wird dieser Baustein nicht im Katalog der easySoft 8 angezeigt, stellen Sie sicher, dass das Projekt mit der Firmware-Version 1.10 oder höher erstellt wird. Allgemeines easyE4 Basisgeräte stellen 8 Rezepte RE01…RE08 zur Verfügung. Im üblichen Sprachgebrauch versteht man unter einem Rezept eine Zusammenstellung von Zutaten mit Mengenangaben, sowie Temperatur- und Zeitangaben um ein Produkt zu produzieren.
  • Seite 438 Die verknüpften Merker werden in der Querverweisliste entsprechend aufgeführt. Sie werden auch in der Merkerbereichsbelegung entsprechend eingetragen, siehe auch → "Merkerbereichsbelegung", Seite 235. Abb. 217: Rezept mit 5 Datensätzen, Datensatz 5 enthält eine Mischung aus Werten, Merker-Bytes, Mer- ker-Worten und Merker-Doppelworten easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 439 Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 440 I – Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   Sie können den Baustein-Ausgängen, welche Bit-Ausgänge sind, folgende Ope- randen zuweisen: Operanden zuweisen Bit-Ausgänge M – Merker SN – Ausgangsbit über NET (send) N – Netzwerk Merker-Bit easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 441 Parameter auf 0 oder 1 gesetzt steinfreigabe durch EN aktiviert. abhängig vom Funk- tionsbaustein.       Parameteranzeige Konstanten können am Gerät edi-   + Aufruf möglich   tiert werden, Bausteinparameter ebenfalls, wenn die Programmier- methode EDP verwendet wird. Simulation möglich     easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 442   → Abschnitt "BT - Block-Transfer", Seite 418   → Abschnitt "DB - Datenbaustein", Seite 424   → Abschnitt "MX - Datenmultiplexer", Seite 429   → Abschnitt "SR - Schieberegister", Seite 439   → Abschnitt "TB - Tabellenfunktion", Seite 447 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 443 6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.5.6 SR - Schieberegister Allgemeines easyE4 Basisgeräte stellen 32 Bausteine Schie- beregister SR01…SR32 zur Verfügung. Mit dem Baustein können Sie mit jedem Tak- timpuls Bits oder Doppelworte um eine Position verschieben. Die Betriebsart BIT oder DWORD können Sie mit einem Parameter festlegen.
  • Seite 444 – beim Vorwärtstakt mit SR..FP schiebt Registerfeld SR..Q1 den Inhalt aller Registerfelder erneut um eine Stelle höher und übernimmt die 0 von SR..FD. ④ Rücksetzen des Registers – SR..EN ist eingeschaltet, der Baustein ist aktiv – Einschalten von SR..RE löscht den Registerinhalt. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 445 – beim Rückwärtstakt mit SR..BP schiebt Registerfeld SR..D8 den Inhalt aller Registerfelder erneut um eine Stelle zurück und übernimmt die 52 von SR..I2. ④ Rücksetzen des Registers – SR..EN ist eingeschaltet, der Baustein ist aktiv – Einschalten von SR..RE löscht den Registerinhalt. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 446 Projekten ≥ 2 Basisgeräte im NET Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 447   (DWord) D1…D8 Registerwerte des jeweiligen Schie- Ganzzahliger Wertebereich: beregisters 1…8 -2 147 483 648…+2 147 483 647 Operanden zuweisen Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Ope- randen zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW – Merker NB, NW, ND – NET-Merker easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 448 Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät edi-   + Aufruf möglich tiert werden, Bausteinparameter ebenfalls, wenn die Programmier- methode EDP verwendet wird. Simulation möglich     Weiteres Remanenz Der Funktionsbaustein kennt keine remanenten Daten. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 449 01 parametrieren Sie hier:   Die Betriebsart DW für das Format Doppelwort-Merker.   Die Doppelwort-Merker zur Übergabe der Fertigungscodes. SR01 DW + >I1 MD11 >I2 D1> MD01 D2> MD02 D3> MD03 D4> D5> D6> D7> D8> Abb. 221: Parameter am Gerätedisplay easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 450   → Abschnitt "BC - Block-Vergleich", Seite 410   → Abschnitt "BT - Block-Transfer", Seite 418   → Abschnitt "MX - Datenmultiplexer", Seite 429   → Abschnitt "TB - Tabellenfunktion", Seite 447   → Abschnitt "RE - Rezept-Datensätze ", Seite 433 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 451 6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.5.7 TB - Tabellenfunktion Allgemeines easyE4 Basisgeräte stellen 32 Bausteine Tabellenfunktion TB01…TB32 zur Verfügung. Mit dem Baustein Tabellenfunktion können Sie auf einfache Weise Tabelleneinträge in Form von Doppelworten (32 Bit) erstel- len und lesen. Beim Lesen können Sie zwischen einer LIFO- oder FIFO-Funktion wählen.
  • Seite 452 NET-Merker NET-Teilnehmer n IA - Analog-Eingang QA - Analog-Ausgang QV - Wert-Ausgang eines FBs nur bei den Funktionsbausteinen T, AC nur bei Projekten ≥ 2 Basisgeräte im NET Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 453 MB, MD, MW – Merker NB, NW, ND – NET-Merker NET-Teilnehmer n QA – Analog-Ausgang I – Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   Sie können den Baustein-Ausgängen, welche Bit-Ausgänge sind, folgende Ope- randen zuweisen: easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 454 Verbinden Sie die Spulen TBxxEN, TBxxWP, TBxxRF usw.mit dem jeweils zur Ansteuerung geeigneten Kontakt. Gegebenenfalls schreiben Sie einen Kommentar zum angewählten Operanden. Wenn Sie kontrollieren wollen, ob eine Tabelle voll oder leer ist, müssen Sie diesen Baustein auch als Kontakt verdrahten. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 455   → Abschnitt "BC - Block-Vergleich", Seite 410   → Abschnitt "BT - Block-Transfer", Seite 418   → Abschnitt "MX - Datenmultiplexer", Seite 429   → Abschnitt "SR - Schieberegister", Seite 439   → Abschnitt "RE - Rezept-Datensätze ", Seite 433 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 456 6.1 Herstellerbausteine 6.1.6 NET-Bausteine 6.1.6.1 GT - Wert aus dem NET holen Allgemeines easyE4 Basisgeräte stellen 32 Bausteine GT01…GT32 (GET) zur Verfügung. Der Funktionsbaustein wird im Katalog nur angeboten, wenn in der Projektansicht ein NET aus mindestens 2 Geräten existiert.
  • Seite 457 I - Bit-Eingang Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET Baustein-Ausgänge   Beschreibung Anmerkung (Bit)   1: wenn ein neu vom NET übertragener Wert   anliegt. Dies gilt für einen Abarbeitungszyklus easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 458 EDP verwendet wird. Baustein-Eingang NET-ID: Die Nummer des sen- Wertebereich: 01…08 denden NET-Teilnehmers. Mögliche Bausteinnummern: PT: Nummer des Sende-Bausteines (z. B. PT 20) über den der sendende 01…32 NET-Teilnehmer einen Wert an das NET übergibt. Simulation nicht möglich     easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 459 Der Funktionsbaustein kennt keine remanenten Daten. Siehe auch   → Abschnitt "PT - Wert in das NET stellen", Seite 456   → Abschnitt "SC - Uhr über NET synchronisieren", Seite 460   → Abschnitt "NET Verbund einrichten", Seite 708 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 460 6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.6.2 PT - Wert in das NET stellen Allgemeines easyE4 Basisgeräte stellen 32 Bausteine PT01…PT32 (PUT) zur Verfügung. Der Funktionsbaustein wird im Katalog nur angeboten, wenn in der Projektansicht ein NET aus mindestens 2 Geräten existiert.
  • Seite 461 SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten I - Bit-Eingang Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 462 Status des Baustein-Eingangs dass bei der Übernahme beste- ist erforderlich EN ausgewertet. Ohne Aktivierung hender Programme, die Funk- durch Häkchen ist der Baustein tionalität der übernommenen aktiv und der Baustein-Eingang EN Funktionsbausteine erhalten bleibt wirkungslos. bleibt. Automatisch wird der easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 463 Der Funktionsbaustein kennt keine remanenten Daten. Siehe auch   → Abschnitt "NET Verbund einrichten", Seite 708   → Abschnitt "GT - Wert aus dem NET holen", Seite 452   → Abschnitt "SC - Uhr über NET synchronisieren", Seite 460 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 464 6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.6.3 SC - Uhr über NET synchronisieren Allgemeines easyE4 Basisgeräte stellen genau einen Baustein SC01 (Send Clock) zur Verfügung. Mit diesem Baustein stellen Sie gezielt das Datum und die Uhrzeit in das Netzwerk. Alle anderen NET-Teilnehmer über- nehmen das Datum und die Uhrzeit des sendenden Teil- nehmers und stellen ihre Geräte-Echtzeituhr entsprechend...
  • Seite 465 SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten I - Bit-Eingang Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 466 Automatisch wird der Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät edi-   + Aufruf möglich tiert werden, Bausteinparameter ebenfalls, wenn die Programmier- methode EDP verwendet wird. Simulation nicht möglich     easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 467 Teilnehmer synchronisiert. Diese Zeit wird von allen über- nommen. Siehe auch   → Abschnitt "NET Verbund einrichten", Seite 708   → Abschnitt "GT - Wert aus dem NET holen", Seite 452   → Abschnitt "PT - Wert in das NET stellen", Seite 456 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 468 Beim Auftreten von bestimmten Ereignissen können Sie mit dem Alarmbaustein gezielt E-Mails an bestimmte Empfänger versenden. Allgemeines easyE4 Basisgeräte stellen 32 Alarm-Bausteine AL01…AL32 zur Verfügung. Mit jedem Baustein kann jeweils eine E-Mail mit einem definierten Betreff und mit einem definierten Text von 160 Zeichen versendet werden.
  • Seite 469 6. Funktionsbausteine 6.1 Herstellerbausteine Register E-Mail der Parametersatz festzulegen. Weitere Informationen zu diesem Thema → "E-Mail-Funktion einrichten", Seite 740. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 470 SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten I - Bit-Eingang Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 471 Automatisch wird der Para- meter auf 0 oder 1 gesetzt abhän- gig vom Funktionsbaustein. Webserver aktiv solange Selektives Ein- und Abschalten des Durch Abschalten des Webser- Webservers in Abhängigkeit von AL_ vers wird Verarbeitungszeit am Eingang EN der Status 1 gespart anliegt easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 472   → Abschnitt "LB - Sprungmarke", Seite 520   → Abschnitt "MC - Azyklische Modbus TCP Anforderung", Seite 522   → Abschnitt "MR - MasterReset ", Seite 533   → Abschnitt "NC - Zahlenwandler", Seite 552   → Abschnitt "ST - Sollzykluszeit", Seite 558 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 473 Mit diesem Funktionsbaustein lassen sich logische Zusammenhänge zwischen Ein- gangssignal und Ausgangssignal definieren. Allgemeines easyE4 Basisgeräte stellen 32 Bausteine BV01…BV32 (Boo- lesche Verknüpfung) zur Verfügung. Die Werte an den Bau- stein-Eingängen BV…I1 und BV…I2 werden damit verknüpft. Der Baustein kann spezielle Bits aus Werten ausblenden, Bit- muster erkennen oder Bitmuster verändern.
  • Seite 474 Invertiert die einzelnen Bit des Wertes von I1. Der invertierte   Wert wird vorzeichen- behaftet dezimal dargestellt. Baustein-Ausgänge   Beschreibung Anmerkung (Bit) Zero   1: wenn der Wert des Baustein-Ausganges QV (also das Ergeb- nis der Verknüpfung) gleich Null ist (DWord) Ergebnis der Verknüpfung   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 475 Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät edi-   + Aufruf möglich tiert werden, Bausteinparameter ebenfalls, wenn die Programmier- methode EDP verwendet wird. Simulation möglich     Weiteres Remanenz Der Funktionsbaustein kennt keine remanenten Daten. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 476   → Abschnitt "LB - Sprungmarke", Seite 520   → Abschnitt "MC - Azyklische Modbus TCP Anforderung", Seite 522   → Abschnitt "MR - MasterReset ", Seite 533   → Abschnitt "NC - Zahlenwandler", Seite 552   → Abschnitt "ST - Sollzykluszeit", Seite 558 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 477 Basisgeräte stellen 32 Textanzeige-Bausteine D01…D32 (Display) zur Verfügung. Jeder Baustein erlaubt die Ausgabe einer individuell gestalteten Textanzeige auf dem Gerätedisplay der easyE4 oder einem weiteren externen Anzeigegerät und auch die individuell gestaltete Eingabe über die P-Tasten des Gerätes.  ...
  • Seite 478 SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten I - Bit-Eingang Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 479 001…032 032 niedrigste Priorität Rollierzeit [s] 001…030 Zeit der Textanzeige bei gleicher Priorität Alarm Allerhöchste Priorität; vorrangig vor allen Textanzeige bleibt solange am Gerä- anderen Bausteinen tedisplay angezeigt bis die Quittierung an AI durch eine steigende Flanke erfolgt. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 480 Anzeige-Priorität Sind mehrere Textanzeigen D01…D32 gleichzeitig aktiv, wird mit der Anzeige-Prio- rität definiert, in welcher Reihenfolge diese auf dem Gerätedisplay der easyE4 ange- zeigt werden. Höchste Priorität hat die Textanzeige mit der Anzeige-Priorität 001, niedrigste mit 032. Die Textanzeige mit der höchsten Priorität wird solange angezeigt, wie sie aktiv ist, EN=1.
  • Seite 481 Aktivierung P-Tasten Für Eingaben und zur Menüsteuerung zur Laufzeit können die P-Tasten am Gerät der easyE4 verwendet werden. Welche Tasten aktiviert werden sollen kann hier indi- viduell festgelegt werden. Dies kann für jede Textanzeige unterschiedlich sein. Die Tasten sind nur dann erforderlich, wenn Eingaben oder Seitenwechsel vom Bediener ausgeführt werden sollen.
  • Seite 482 Geräteanzeigen umzuschalten. Dazu muss die Sprachumschaltung im Register Sprachen projektiert werden. Jede Sprache kann in der Tabellenspalte Sprache frei benannt werden. Anschlie- ßend muss im Textanzeige-Editor bei jedem verwendeten Textelement der Text in jeder Sprache hinterlegt werden. Abb. 224: Funktionsbaustein Textanzeige, Register Sprachen easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 483 D06_AI=1. Nach der Quittierung wird die aktivierte Textanzeige mit der höchsten Priorität oder mit Alarm angezeigt. Im Fall des Beispiels wird D07 bis zur Quittierung an D07_AI=1 angezeigt. Anschließend wechselt die Anzeige auf D02, die einzige ver- bleibende Textanzeige. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 484 D05 werden solange im Wechsel angezeigt bis eine Textanzeige mit höherer Prio- rität aktiv geschaltet wird, z.B. D02_EN=1. Abb. 226: Wirkdiagramm Textanzeige mit den Textbausteinen gleicher Priorität 3 Rollierzeit: D03 = 1s,; D04 = 3s; D05 = 1s easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 485 Beispiel Eingabe von Daten über Textbaustein D am Display Wird easyE4 mit Display über den Textbaustein verwendet und sind bei der Para- metrierung die Cursor-Tasten aktiviert, so können die Eingaben mit Hilfe der Tasten durchgeführt werden. Dazu wird in den Eingabemodus über das Betätigen der ALT Taste geschaltet.
  • Seite 486   → Abschnitt "LB - Sprungmarke", Seite 520   → Abschnitt "MC - Azyklische Modbus TCP Anforderung", Seite 522   → Abschnitt "MR - MasterReset ", Seite 533   → Abschnitt "NC - Zahlenwandler", Seite 552   → Abschnitt "ST - Sollzykluszeit", Seite 558 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 487 Verarbeitung von Analogwerten, Timer- und Zeitwerten   Meldungstexte, Zeit, Datum und Checkbox jeweils als Ein- und Ausgabeelemente   Einfache Werteingabe und Bedienung   Benutzerquittung   Ticker-Text in variabler Geschwindigkeit   Variierbare Anzeigezeiten   Priorisierung durch den Benutzer   Mehrsprachigkeit easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 488 Jedes Element erhält eine eigene Text- und eine Hintergrundfarbe als Parameter. Bei inverser Darstellung werden die Farben getauscht. Die Farbeinstellungen als Vorgabewerte im Textanzeige-Editor werden im Tex- tanzeige-Baustein/Register Standardfarben getroffen, siehe auch → "Standardfarben auswählen", Seite 477.   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 489 6. Funktionsbausteine 6.1 Herstellerbausteine Sonderzeichen einfügen Es ist möglich, neben den Tastaturzeichen auch Sonderzeichen einzufügen. Diese können mit den Tastenkombinationen Strg+C/Strg+V eingefügt werden oder mit ALT+ASCII-Code. Abb. 228: Zeichentabelle Sonderzeichen easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 490 Elementanwahl und ziehen Sie die Elementanwahl nach oben auf eine Zeile. Alter- nativ dazu können Sie einfache oder doppelte Zeichengröße über die folgende Befehlsfolge bestimmen: Kontextmenü/Schrift vergrößern oder Kontextmenü/Schrift verkleinern Die Zeichenbreite passt sich dabei automatisch an. Abb. 229: Wertanzeige mit einfacher und doppelter Zeichengröße easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 491 Die Darstellung kann durch Vorzeichenwahl oder "führende Nullen" individualisiert werden. Register "Verknüpfungsvariable": Hier wird aus den Ressourcen der Operanden und der Funktionsbaustein Ein- und Ausgänge ein Byte-, Wort- oder Doppelwortwert gewählt, der zur Anzeige gebracht werden soll.   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 492 Geben Sie in Register Statischer Text (01)/Feld Text den gewünschten Eintrag ein, z.B. <Beispieltext>. Positionieren Sie die Maus auf den Marker der Elementanwahl und ziehen Sie die Elementanwahl auf die notwendige Größe um den Statischer Textanzu- zeigen.   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 493 ßend kann die Maus auf den Marker der Elementanwahl positioniert und die Elementanwahl auf die notwendige Größe gezogen werden um die Laufschrift dar- zustellen. In den Registern wird die Sprache, die Zeichentabelle, die Darstellungsart, die Anzei- gegeschwindigkeit und der eigentliche Text festgelegt. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 494 Typ Byte, Wort oder Doppelwort sein. Jeder Text wird dann automatisch bei der Texteingabe mit einem Bit aus dem gewählten Operanden verknüpft. Text 1 wird dabei Bit 1 zugeordnet Text 2 wird Bit 2 zugeordnet Text 3 wird Bit 3 zugeordnet easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 495 Wird nun im Programm im Betrieb Bit 2 des Operanden gesetzt, so wird Text 2 angezeigt. Werden mehrere Bit in dem Operanden gesetzt, so werden auch die zugehörigen Texte nacheinander gezeigt. Die Weiterschaltung erfolgt über die eingestellte Anzeigedauer. Ist kein Bit des Operanden gesetzt, wird kein Rollierender Text angezeigt. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 496 Der Default-Text wird angezeigt, sobald der Wert der Verknüpfungsvariable kleiner ist als der niedrigste angegebene Zustandswert ist. Modus   Exakter Wert Beim exakten Wert wird der Text nur angezeigt, wenn der Wert genau dem kon- figurierten Zustandswert entspricht. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 497 Zustandswert. Bei jedem Wert, der kleiner ist als der nied- rigste angegebene Zustandswert, wird der Default-Text angezeigt. Für jeden Wert, der gleich oder größer ist als der höchste eingetragene Zustandswert, wird der Meldungstext dieses Zustandswertes angezeigt und zwar bis zum Ende des Wertebereiches.   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 498 30…39: Unter 40% … 75…65535: Über 75% Der maximale Wert hängt davon ab, welcher Art die Verknüpfungsvariable ist. Im Bei- spiel hier ist es ein Merkerwort mit einem Wertebereich von 0…65535. Der Default-Text kommt in diesem Beispiel nicht zur Anzeige. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 499 Datum und Zeitwert können in verschiedenen Formaten zur Anzeige gebracht wer- den. Element Datum- und Zeitanzeige auf den Bildschirm ziehen und das gewünschte Format auswählen. Im Beispiel oben wurden zwei Anzeigeelemente vom Typ Datum- und Zeitanzeige verwendet und mit einer Hintergrundfarbe parametriert. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 500 Zur Parametrierung wird die Zeitbausteinnummer und der gewünschte Parameter ausgewählt. Es können auch Operanden wie Merker direkt als Quelle für die Anzeige referenziert werden, dabei ist zu beachten, dass das Daten- format eines Timer Wertes im Operanden vorliegen muss. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 501 6.1 Herstellerbausteine Werteingabe Mit dem Display und der Tastatur der easyE4 sind auch Eingaben möglich. Es wird dazu das Element <Werteingabe> auf den Bildschirm gezogen. Das Element Wert- eingabe wird durch die <99999> indiziert. Die kleine <1> kennzeichnet, dass dies ein Element für die Werteingabe ist.
  • Seite 502 6.1 Herstellerbausteine Beispiel: Eingabe von Daten über Textbaustein D am Display Wird das easyE4 mit Display über den Textbaustein verwendet und sind bei der Para- metrierung die Cursor-Tasten aktiviert, so können die Eingaben mit Hilfe der Tasten durchgeführt werden. Dazu wird in den Eingabemodus über das Betätigen der Taste ALT geschaltet.
  • Seite 503 0 und 1. Die kleine am Kästchen kennzeichnet, dass es der zweite Parameter auf der Seite ist, welcher durch Eingaben verändert werden kann, siehe hierzu → Abschnitt "Beispiel: Eingabe von Daten über Textbaustein D am Display", Seite 498. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 504 Zusätzlich zur Anzeige ist hier die Bedienereingabe möglich. Zeitrelaiswerteingabe Die Parametrierung erfolgt genau wie der Zeitrelaiswertanzeige, siehe hierzu → Abschnitt "Beispiel: Eingabe von Daten über Textbaustein D am Display", Seite 498 Zusätzlich zur Anzeige ist hier die Bedienereingabe möglich. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 505   → Abschnitt "JC - Bedingter Sprung", Seite 515   → Abschnitt "LB - Sprungmarke", Seite 520   → Abschnitt "MC - Azyklische Modbus TCP Anforderung", Seite 522   → Abschnitt "MR - MasterReset ", Seite 533   → Abschnitt "NC - Zahlenwandler", Seite 552 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 506 Basisgeräte stellen genau einen Datenlogger-Baustein DL01 zur Verfügung. Mit dem Datenlogger-Baustein können Betriebsdaten mit Zeit- stempel in eine Log-Datei auf die Speicherkarte im easyE4-Basis- gerät geschrieben werden. Für den Betrieb des Bausteins ist immer eine gesteckte Speicherkarte im Gerät erforderlich. Der Dateiname kann bei der Parametrierung angegeben werden.
  • Seite 507 Betätigen der Schaltfläche Karte => PC im Online Bediendialog Kartenmanager, Bereich Datenlogger-Aufzeichnungen, zum Herunterladen der aktuellen Log- Datei während easyE4 in der Betriebsart RUN ist   Herunterladen der aktuellen Log-Datei im Webclient Web- client/Diagnose/Datenlogger   w ährend easyE4 in der Betriebsart RUN ist easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 508 QV - Wert-Ausgang eines FBs nur bei den Funktionsbausteinen T, AC nur bei Projekten ≥ 2 Basisgeräte im NET Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 509 Temporärer interner Buffer ist voll Mögliche Ursachen: Fehlerausgang 1: Datenverlust   Keine Speicherkarte gesteckt   Speicherkarte hat nicht genügend Platz für eine weitere Log-Datei   Speicherkarte defekt   Temporärer interner Buffer ist um min- destens einen Datensatz über- schritten easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 510 Operanden zuweisen Bit-Ausgänge M – Merker SN – Ausgangsbit über NET (send) N – Netzwerk Merker-Bit LE – Ausgang Hintergrundbeleuchtung Q – Bit-Ausgang I – Bit-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 511 Automatisch wird der Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät edi-   + Aufruf möglich tiert werden, Bausteinparameter ebenfalls, wenn die Programmier- methode EDP verwendet wird. Simulation möglich     easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 512  1. 00000001.LOG wird mit maximal 100 Datensätzen, Datensatz 0 bis Datensatz 99, beschrieben. Anschließend wird 00000002.LOG mit den Datensätzen 0 bis 98 beschrieben.    2. 00000002.LOG wird mit dem Datensatz 99 beschrieben und 00000001.LOG für den nächsten Datensatz vorbereitet. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 513 Parameter Anzahl Dateien je Log-Session eingestellte Wert erreicht ist. Das Loggen wird gestoppt, die Log-Session also beendet, und der Ausgang RY auf 1 gesetzt. Der Name der Log-Dateien ist 8-stellig und wird von 00000001.log beginnend hochgezählt. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 514 Karte gezogen, sind nur die Datensätze dieser Datei korrupt. Die vorherigen sind sicher abgespeichert. Anzahl Dateien je Log-Session Die gewünschte Anzahl der Dateien, die je Log-Session auf der microSD-Karte geloggt werden sollen, wird in diesem Parameter Anzahl Dateien je Log-Session defi- niert. Die maximal mögliche Anzahl beträgt 1000. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 515 In diesem Beispiel sind für den Ringpuffer 2 Dateien mit 100 Datensätzen für eine Log-Session definiert. Es können bis zu 199 Datensätze geschrieben und wieder aus- gelesen werden, siehe auch Beschreibung → "Beispiel Datenlogger als Ringpuffer", Seite 508 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 516 Gehen Sie dazu folgendermaßen vor: Wechseln Sie in Ansicht Programm. Platzieren Sie im Arbeitsbereich einen Funktionsbaustein DL. Ziehen Sie aus dem Katalog einen Schließer an den Baustein-Eingang DL01_T1. Parametrieren Sie im Register Kontakt den Operand als P-Gerätetaste   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 517 Der Baustein-Ausgang RY=1 zeigt an, dass das Logging beendet ist. Auf der SD-Karte befinden sich 9 geloggte Datensätze. Weitere Datensätze werden nicht berück- sichtigt. Das Auslesen der Log-Dateien ist nur mit easySoft 8 möglich. Beispiel Log-Datei In der Log-Datei wird für jeden Datensatz folgende Informationen abgespeichert: easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 518   → Abschnitt "D - Textanzeige-Editor", Seite 483   → Abschnitt "JC - Bedingter Sprung", Seite 515   → Abschnitt "LB - Sprungmarke", Seite 520   → Abschnitt "MR - MasterReset ", Seite 533   → Abschnitt "NC - Zahlenwandler", Seite 552 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 519 Allgemeines Dieser Funktionsbaustein ist ausschließlich in der Programmier- methode EDP (Easy Device Programming) verfügbar. easyE4 Basisgeräte stellen 32 Funktionsbausteine Bedingter Sprung JC01…JC32 zur Verfügung. Mit dem Baustein JC können Sie innerhalb des Bausteinplans vorwärts zu einer Sprungmarke LB (Label) verzweigen und dabei mehrere Bausteine überspringen.
  • Seite 520 Funktionsbaustein(en), der(die) übersprungen werden soll(en). Rufen Sie dazu das Kontextmenü zum Baustein JC.. auf und verwenden Sie die Funktion Funk- tionsbaustein verschieben. In Verbindung mit dem Baustein Bedingter Sprung müssen Sie auch einen Baustein Sprungmarke (LABEL:xx) im Bausteinplan positionieren. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 521 Projekten ≥ 2 Basisgeräte im NET Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 522 SN – Ausgangsbit über NET (send) N – Netzwerk Merker-Bit LE – Ausgang Hintergrundbeleuchtung Q – Bit-Ausgang I – Bit-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   Parametersatz Parametersatz Beschreibung Anmerkung –     easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 523   → Abschnitt "DL - Datenlogger", Seite 502   → Abschnitt "LB - Sprungmarke", Seite 520   → Abschnitt "MR - MasterReset ", Seite 533   → Abschnitt "NC - Zahlenwandler", Seite 552   → Abschnitt "ST - Sollzykluszeit", Seite 558 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 524 Dieser Funktionsbaustein ist ausschließlich in der Pro- grammiermethode EDP (Easy Device Programming) ver- fügbar. easyE4 Basisgeräte stellen 32 Funktionsbausteine Sprung- marke LB01…LB32 (Label) zur Verfügung. Die Sprungmarke LB dient innerhalb des Bausteinplanes als Sprungziel für einen Bedingten Sprung mit dem Funk- tionsbaustein JC.
  • Seite 525   → Abschnitt "DL - Datenlogger", Seite 502   → Abschnitt "JC - Bedingter Sprung", Seite 515   → Abschnitt "MR - MasterReset ", Seite 533   → Abschnitt "NC - Zahlenwandler", Seite 552   → Abschnitt "ST - Sollzykluszeit", Seite 558 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 526 Flanke an der Triggerspule T_ anliegt und der Baustein EN=1 ist. Standardgemäß ist der Funktionscode FC3 als azyklische Anforderung voreingestellt. Die mit der Anfor- derung gekoppelten Daten werden im easyE4-Basisgerät in einen definierten Mer- kerbereich gelesen oder von dort geschrieben. Nach dem erfolgreichen Datenaustausch antwortet der Server und der Baustein-Ausgang RY geht in den Zustand 1.
  • Seite 527 SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten I - Bit-Eingang Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 528 Operanden zuweisen Bit-Ausgänge M – Merker SN – Ausgangsbit über NET (send) N – Netzwerk Merker-Bit LE – Ausgang Hintergrundbeleuchtung Q – Bit-Ausgang I – Bit-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 529 Elemente vom Datenformat BIT oder WORT sind. Der Funktionsbaustein wird für die Anzahl der Elemente ausgeführt. Er schreibt oder liest den Mer- kerbereich der easyE4 beginnend mit Word Merker jeweils zur/von Modbus TCP Map des Servers beginnend mit Index 1. Element.
  • Seite 530   Lesen und Schreiben mehrerer Aus- 0x17 ding Registers gangsregister 1) In easyE4 nur bei Modbus TCP Clients oder Modbus RTU Master verfügbar   Modbus TCP Client   Modbus TCP Server Abb. 238: Übersicht Anwendung der Funktionscodes Modbus TCP Server Auswählbar sind MS1…MS4;...
  • Seite 531 Bedeutung, . 1. Anforderung Mit den Parametern der 1. Anforderung wird der Merkerbereich der easyE4 definiert, auf welchen der Funktionscode ausgeführt werden soll. Entweder werden die Wort Merker des Bereiches zum Modbus TCP Server geschrieben oder von diesem gele- sen und in den Wort Merkern der easyE4 abgelegt.
  • Seite 532 Alternativ dazu kann die Option Auto-Dekrement auf alle Adressen mit Häkchen aktiviert werden. Anzahl   Anzahl der Elemente, die aus dem Merkerbereich der easyE4 zur Modbus TCP der Ele- Map des Server geschrieben werden sollen. Abhängig vom Funktionscode meint Elemente unterschiedliche Datenformate.
  • Seite 533 6. Funktionsbausteine 6.1 Herstellerbausteine Abb. 240: Register Baustein-Ausgänge easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 534 Modbus Servers, da dieser ab Adresse 1 beginnt, muss ein entsprechender Offset verwendet werden. Die Startadresse ist dann um 1 niedriger zu setzen. Alternativ dazu kann die Option Auto-Dekrement auf alle Adressen mit Häkchen aktiviert werden. Die folgende Parametrierung des Funktionsbausteins MC bewirkt: easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 535 50 Elemente in den Merkerbereich beginnend ab Merkerwort MW10; also in den Mer- kerbereich MW10…MW59. Elemente für FC23 bedeutet Datentyp WORD. Wegen der 0-basierenden Adressierung muss in easyE4 als Index 1. Ele- ment #121 eingegeben werden um die Modbus TCP Map des Servers ab Register #120 zu lesen/schreiben.
  • Seite 536 6. Funktionsbausteine 6.1 Herstellerbausteine Wegen der 0-basierenden Adressierung muss in easyE4 als Index 1. Ele- ment #22 eingegeben werden um die Modbus TCP Map des Servers ab Register #21 zu lesen/schreiben . Abb. 243: Register Azyklische Modbus TCP Anforderung Siehe auch  ...
  • Seite 537 6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.7.9 MR - MasterReset  Allgemeines easyE4 Basisgeräte stellen 32 MasterReset-Bausteine MR01…MR32 zur Verfügung. Der Baustein gestattet es, mit einem Befehl die Merker und alle Ausgänge der Geräte auf den Zustand 0 zu set- zen. Wirkungsweise Entsprechend der Betriebsart des Bausteines können entweder nur die Ausgänge, nur die Merker oder beides zurückgesetzt werden.
  • Seite 538 Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Ope- randen zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW – Merker NB, NW, ND – NET-Merker NET-Teilnehmer n QA – Analog-Ausgang I – Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 539 Beispiel für einen Masterreset-Baustein in der Programmiermethode EDP I 05--------------------------Ä MR07T_ Abb. 244: Verdrahtung der Bausteinspulen Die Triggerspule ist an einen Geräte-Eingang angeschlossen MR07Q1------------------------Ä S M42 Abb. 245: Verdrahtung des Bausteinkontaktes Die Meldung des Bausteines wird auf einen Merker geführt. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 540   → Abschnitt "JC - Bedingter Sprung", Seite 515   → Abschnitt "LB - Sprungmarke", Seite 520   → Abschnitt "MC - Azyklische Modbus TCP Anforderung", Seite 522   → Abschnitt "NC - Zahlenwandler", Seite 552   → Abschnitt "ST - Sollzykluszeit", Seite 558 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 541 Flanke an der Triggerspule T_ anliegt und der Baustein EN=1 ist. Standardgemäß ist der Funktionscode FC3 als azyklische Anforderung voreingestellt. Die mit der Anfor- derung gekoppelten Daten werden im easyE4-Basisgerät in einen definierten Mer- kerbereich gelesen oder von dort geschrieben. Nach dem erfolgreichen Datenaustausch antwortet der Slave und der Baustein-Ausgang RY geht in den Zustand 1.
  • Seite 542 SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten I - Bit-Eingang Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 543 M – Merker SN – Ausgangsbit über NET (send) N – Netzwerk Merker-Bit LE – Ausgang Hintergrundbeleuchtung Q – Bit-Ausgang I – Bit-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   Parametersatz   Beschreibung Anmerkung Parametersatz   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 544 Elemente sind und ob die Ele- mente vom Datenformat BIT oder WORT sind. Der Funktionsbaustein wird für die Anzahl der Elemente ausgeführt. Er schreibt oder liest den Merkerbereich der easyE4 beginnend mit Word Merker jeweils zur/von Modbus RTU Map des Slave beginnend mit Index 1.
  • Seite 545 Lesen und Schreiben mehrerer Aus- 0x17 ding Registers gangsregister 1) In easyE4 nur bei Modbus TCP Clients oder Modbus RTU Master verfügbar Abb. 248: Übersicht Anwendung der Funktionscodes ComBUS Modul Es ist C1 als Kommunikationsmodul voreingestellt, der Modbus RTU Slave, an wel- chen die Anforderung geschickt werden soll.
  • Seite 546 Die Startadresse ist dann um 1 niedriger zu setzen. Anzahl der Anzahl der Elemente, die aus der Modbus RTU Map des Slaves in den Merkerbereich der easyE4 Elemente gelesen oder aus dem Merkerbereich der easyE4 zur Modbus RTU Map des Slaves geschrieben werden sollen.
  • Seite 547 Offset verwendet werden. Die Startadresse ist dann um 1 niedriger zu setzen. Anzahl der Anzahl der Elemente, die aus dem Merkerbereich der easyE4 zur Modbus RTU Map des Slaves Elemente geschrieben werden sollen. Abhängig vom Funktionscode meint Elemente unterschiedliche Datenformate.
  • Seite 548 6. Funktionsbausteine 6.1 Herstellerbausteine Baustein-Ausgänge Bei Auswahl der Programmiermethode EDP wird zusätzlich das Register Baustein- Ausgänge angezeigt Abb. 250: Register Baustein-Ausgänge easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 549 Bereich B: Fehlerfall, der Slave antwortet nicht innerhalb der vorgegebenen Zeit t ; eventuell weil response Leitung gezogen. Bereich C: Fehlerfall, der Slave sendet Exception Code, oder falscher Port ausgewählt, etc. Remanenz Der Funktionsbaustein kennt keine remanenten Daten. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 550 50 Elemente in den Merkerbereich beginnend ab Merkerwort MW10; also in den Mer- kerbereich MW10…MW59. Elemente für FC23 bedeutet Datentyp WORD. Wegen der 0-basierenden Adressierung muss in easyE4 als Index 1. Ele- ment #121 eingegeben werden um die Modbus RTU Map des Slaves ab Register #120 zu lesen/schreiben.
  • Seite 551 Merkerbereich beginnend ab Merkerwort MW10; Elemente für FC15 bedeutet Datentyp BIT. .Schreibe die ersten niederwertigen 8 Bits von MW10. Wegen der 0-basierenden Adressierung muss in easyE4 als Index 1. Ele- ment #22 eingegeben werden um die Modbus RTU Map des Slaves ab Register #21 zu lesen/schreiben .
  • Seite 552 Wird für die Modbus RTU Kommunikation ein Modbus RTU Kommunikationsmodul Slave eingesetzt, dann kann ein Modbus RTU Master auf die folgenden Register des easyE4 Basisgerätes schreibend und lesend zugreifen. Tab. 86: Zuordnung von Modbus-Register und Read-Daten für den Modbus-SlaveSteuerrelais easyE4 Modbus- Modbus-...
  • Seite 553 RTC (Jahr) 5008: Monat; 5009: Jahr;   5006   Minuten, GALILEO Format Sekunden Höherwertiges, niederwertiges 5007   – Byte    Stunden 5008   Monat, 5009   Jahr   7001 Merker-Wort 1   … … … 7512 MW512 Merker-Wort 512   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 554 Bei Anwendung eines Funktionscodes auf nicht gelistete Modbus-Register (grau) wird der Wert 0 oder ein Exception Code zurückgegeben.   Tab. 87: Zuordnung von Modbus-Register und Write-Daten für den Modbus-Slave easyE4 Modbus- Modbus-Funk- Operand Bedeutung Bemerkung Reg.#...
  • Seite 555 Bei Anwendung eines Funktionscodes auf nicht gelistete Modbus-Register (grau) wird der Wert 0 oder ein Exception Code zurückgegeben. Beachten Sie, dass die Umrechnung von Byte auf Wort in easyE4 nach dem Little-Endian Prinzip erfolgt. Wenn Sie eine Modbus Kommunikation mit Big-Endian implementieren möchten, ist eine Anpassung erfor- derlich.
  • Seite 556 6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.7.11 NC - Zahlenwandler Allgemeines easyE4 Basisgeräte stellen 32 Zahlenwandler-Bausteine NC01…NC32 zur Verfügung. Eine dezimale Zahl kann entweder binärcodiert oder BCD- codiert dargestellt werden. Der Funktionsbaustein wandelt je nach Betriebsart BCD-codierte Zahlen in binärcodierte Zah- len um (Betriebsart BCD) oder umgekehrt binärcodierte Zah- len in BCD-codierte Zahlen um (Betriebsart BIN).
  • Seite 557 Der Binärwert an I1 wird in einen BCD-Wert gewandelt und auf den Ausgang QV aus- gegeben. Der Binärwert wird als Dezimalwert angezeigt. Beschreibung Anmerkung   Wandelt einen BCD-Wert in einen Binärwert.   Wandelt einen Binärwert in einen BCD-Wert.   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 558 Automatisch wird der bleibt wirkungslos. Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät edi-   + Aufruf möglich tiert werden, Bausteinparameter ebenfalls, wenn die Programmier- methode EDP verwendet wird. Simulation möglich     easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 559 Zweierkomplement gebildet. Da jeder Dezimalwert mit 4 Byte bzw. 8 Viererbit dargestellt wird und jedes Viererbit im BCD-Code den Wert 9 annehmen kann, ist die größte darstellbare Zahl 9999999. Die kleinste dar- stellbare Zahl ist -9 999 999. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 560 1001 1001 0110 0111 1001 1001 0110 1001 1001 1001 1000 0001   161 061 274   1001 1001 Wertebereich 1001 1001 9 999 999 1001 1001 1001 1001 überschritten 1001 1001 1001 1001 1001 1001 1001 1001 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 561   → Abschnitt "JC - Bedingter Sprung", Seite 515   → Abschnitt "LB - Sprungmarke", Seite 520   → Abschnitt "MC - Azyklische Modbus TCP Anforderung", Seite 522   → Abschnitt "MR - MasterReset ", Seite 533   → Abschnitt "ST - Sollzykluszeit", Seite 558 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 562 6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.7.12 ST - Sollzykluszeit Allgemeines easyE4 Basisgeräte stellt genau einen Baustein Sollzykluszeit ST01 zur Verfügung. Der Baustein Sollzykluszeit ermöglicht die Vorgabe einer Soll- zykluszeit. Diese Zykluszeit stellt sich ein, wenn die maximal auftretende Zykluszeit des Programms kleiner ist, als der vorgegebene Wert.
  • Seite 563 Weiteres Remanenz Der Funktionsbaustein kennt keine remanenten Daten. Anwendungsbeispiel Ein Programm, bestehend aus Bit-Schaltplan und Bausteinplan, erzeugt eine mittlere Zykluszeit von ca. 12 ms. Das Einstellen einer Sollzykluszeit von 30 ms führt zu kon- stanten Zykluszeiten dieses Wertes. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 564   → Abschnitt "JC - Bedingter Sprung", Seite 515   → Abschnitt "LB - Sprungmarke", Seite 520   → Abschnitt "MC - Azyklische Modbus TCP Anforderung", Seite 522   → Abschnitt "MR - MasterReset ", Seite 533   → Abschnitt "NC - Zahlenwandler", Seite 552 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 565 Basisgeräte stellen 8 zählergesteuerte Interrupt-Bausteine IC01…IC08 zur Verfügung. Dies gilt nicht für die Programmiermethode EDP. Mit easyE4 können Sie auf verschiedene Ereignisse schnell reagieren. Damit lassen sich beispielsweise am Hauptprogramm vorbei Ausgänge ein- oder ausschalten. Innerhalb des Interrupt-Programms sind nur Bit- Verknüpfungen möglich.
  • Seite 566 übergeben und können dort als I01…I04 weiterverarbeitet werden. Die Baustein-Ausgänge IC_Q1…IC_Q4 können aus dem Interrupt-Programm heraus gesetzt werden. Die korrespondierenden Ausgänge des Interrupt-Programms sind Q01…Q04. Hauptprogramm Interrupt-Programm Abb. 256: Übergabe der Zustände von Ein- und Ausgängen zwischen Hauptprogramm und Interrupt-Pro- gramm easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 567 Verfügung gestellt (DWord) Ganzzahliger Wertebereich: Sollwert -2 147 483 648…+2 147 483 647 Operanden zuweisen Sie können den Baustein-Eingängen, welche Werteingänge sind, folgende Ope- randen zuweisen: Operanden Wert-Eingänge Konstante, Timerkonstante MD, MW, MB - Merker NB, NW, ND - NET-Merker nNB, nND, nND- NET-Merker easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 568 Impuls an Geräte-Eingang I1…I8 zählt rückwärts. Inkrementalwertzähler Zweifachauswertung mit automatischer Zähl- richtungserkennung vor- rückwärts, zwei Zähleingänge I1…I8, Zähleingang Kanal A, Impuls I1…I8, Zähleingang Kanal B, Impuls Bei einer kompletten Periode Kanal A und B (z.B. erste Flanke Kanal A easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 569 Bit-Ausgang um aus dem Interrupt-Programm Zustände von Operanden dem Haupt- programm zur Verfügung zu stellen. (DWord) Aktueller Zählerwert Ganzzahliger Wertebereich: -2 147 483 648…+2 147 483 647 Operanden zuweisen Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Ope- randen zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW – Merker easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 570 Insgesamt dürfen in Summe maximal 8 Interrupts in einem Programm verarbeitet wer- den. Mögliche Interrupt-Quellen sind die Interrupt-Bausteine IC, IE, IT sowie die schnellen Zähler CF, CH und CI, welche direkt mit den Geräte-Eingängen verbunden sind, siehe hierzu auch → "CF - Frequenzzähler", Seite 308, → "CH - easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 571 Für jede Interrupt-Quelle wird die Laufzeit in µs gemessen. Alle gemessenen Zeiten werden über einen Zeitraum von 100 ms addiert. Nach jeweils 100 ms wird die Summe aller Zeiten bewertet und die Zeitmessung zurückgesetzt. Wenn mehr als 50 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 572 Ist der SOLL-Wert <1750> am Geräte-Eingang I1 erreicht, erfolgt der Sprung in das Interrupt-Programm. Dort wird mit QP04 direkt der Geräte-Ausgang Q4 auf 1 gesetzt. Mit Q01 wird der Baustein-Ausgang Q1 auf 1 gesetzt. Anschließend erfolgt der Rück- sprung ins Hauptprogramm. Abb. 257: easySoft 8 Hauptprogramm Impulszähler mit externer Richtung easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 573 6. Funktionsbausteine 6.2 Interrupt-Bausteine Abb. 258: easySoft 8 Interrupt-Programm Impulszähler mit externer Richtung easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 574 Das Interrupt-Programm setzt den Geräte-Ausgang Q1 zurück auf Q1=0. Weiterhin wird mit Q01=1 der Baustein-Ausgang Q1 =1 gesetzt und der Merker M250 des Hauptprogrammes auf 1 gesetzt. Damit wird der Containerzustand gemeldet. Abb. 259: easySoft 8 Hauptprogramm zwei Zähleingänge Abb. 260: easySoft 8 Interrupt-Programm zwei Zähleingänge easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 575 Merker M511 im Hauptprogramm gesetzt und kann für das Rück- fahren zur Nullposition verwendet werden. Geräte-Eingang I3: Kanal A Geräte-Eingang I4: Kanal B Die Sollposition wird an Merker MW512 vorgegeben. Abb. 261: easySoft 8 Hauptprogramm Inkremental-Wertgeber Abb. 262: easySoft 8 Interrupt-Programm Inkremental-Wertgeber easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 576 M31 meldet, dass die Frequenz erreicht ist. Abb. 263: easySoft 8 Hauptprogramm Frequenzmessung Abb. 264: easySoft 8 Interrupt-Programm Frequenzmessung Siehe auch   → Abschnitt "IE - Flankengesteuerter Interrupt", Seite 573   → Abschnitt "IT - Zeitgesteuerter Interrupt", Seite 579 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 577 Basisgeräte stellen 8 flankengesteuerte Interrupt-Bausteine IE01…IE08 zur Verfügung. Dies gilt nicht für die Programmiermethode EDP. Mit easyE4 können Sie auf verschiedene Ereignisse schnell reagieren. Damit lassen sich beispielsweise am Hauptprogramm vorbei Ausgänge ein- oder ausschalten. Innerhalb des Interrupt-Programms sind nur Bit- Verknüpfungen möglich.
  • Seite 578 Ausgang des Basisgerätes definiert, erhält der Ausgang den Bezeichner QP01…QP04 und wirkt direkt auf den Geräte-Ausgang Q1…Q4. Zur Verarbeitung des Interrupt-Programmes hat der Funktionsbaustein einen eigenen Merkerbereich von 32 Merker-Bits. Verfügbare Funktionen innerhalb eines Interrupt-Programmes Interrupt-Programme stehen in der Programmiermethode EDP nicht zur Verfügung. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 579 NET-Merker NET-Teilnehmer n IA - Analog-Eingang QA - Analog-Ausgang QV - Wert-Ausgang eines FBs nur bei den Funktionsbausteinen T, AC nur bei Projekten ≥ 2 Basisgeräte im NET Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 580 Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Ope- randen zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW – Merker NB, NW, ND – NET-Merker NET-Teilnehmer n QA – Analog-Ausgang I – Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 581 I1 wird der Interrupt ausgelöst. Im Interrupt-Programm wird entsprechend der Bau- stein-Eingänge I1 und I2 der Geräte-Ausgang Q01 gesetzt - erkennbar an QP01- und die Ware geschnitten. Der Geräte-Ausgang Q02 wird rückgesetzt - erkennbar an QP02. Der Baustein-Ausgang Q1 erhält das Ergebnis der UND-Verknüpfung. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 582 UND-Verknüpfung wird in Merker 211 bereitgestellt. Abb. 266: easySoft 8 Hauptprogramm Flankengesteuert Abb. 267: easySoft 8 Interrupt-Programm Flankengesteuert Siehe auch   → Abschnitt "IC - Zählergesteuerter Interrupt", Seite 561   → Abschnitt "IT - Zeitgesteuerter Interrupt", Seite 579 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 583 Basisgeräte stellen 8 zeitgesteuerte Interrupt-Bausteine IT01…IT08 zur Verfügung. Dies gilt nicht für die Programmier- methode EDP. Mit easyE4 können Sie auf verschiedene Ereignisse schnell rea- gieren. Damit lassen sich beispielsweise am Hauptprogramm vorbei Ausgänge ein- oder ausschalten. Innerhalb des Interrupt-Pro- gramms sind nur Bit-Verknüpfungen möglich.
  • Seite 584 Sprung bei 1, Sprung bei 0, Aussprung bei 1, Aussprung bei 0 Logik-Verknüpfungen verwenden UND, UND-Nicht, ODER, ODER-Nicht, XOR, XNOR Bedingte Alternative     – – √ Einfache Alternative –   –   √ Mehrfache Alternative –   –   √ easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 585 Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 586 Eingang PD abzulaufen. Ist die Pausenzeit am Baustein-Eingang PD abgelaufen, wird sofort der Interrupt ausgelöst und das Interrupt-Programm bearbeitet. Damit wird der Interrupt zweimal ausgelöst: Einmal am Ende des Impulses und einmal am Ende der Pause. Baustein-Ausgänge   Beschreibung Anmerkung (Bit) easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 587 Parametersatz   Beschreibung Anmerkung Parameteranzeige Konstanten können am Gerät editiert werden,   + Aufruf möglich Bausteinparameter ebenfalls, wenn die Pro- grammiermethode EDP verwendet wird. Interrupt-Routine bearbeiten Wechselt in Interrupt-Routine bei Klick auf   Schaltfläche Simulation möglich     easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 588     CI01             CI02             IE01…IE08 ein Eingang, freie Zuordnung von I01…I08 (max. 8, keine Doppelbelegung) IC01…IC08 zwei Eingänge, freie Zuordnung von I01…I08 (max. 8, keine Doppelbelegung) easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 589 Frequenzen reduzieren bei Verwendung von Zählern Beispiel Zeitgesteuerter Interrupt-Baustein in easySoft 8 Nach einer festgelegten Zeit soll der Ausgang Q4 zurück gesetzt werden. Diese Zeit soll unabhängig von der Zykluszeit des Hauptprogramms sein um immer den gleichen zeitlichen Abschaltpunkt herzustellen. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 590 6. Funktionsbausteine 6.2 Interrupt-Bausteine Betriebsart: Ansprechverzögert Abb. 269: easySoft 8 Hauptprogramm zeitgesteuert Abb. 270: easySoft 8 Interrupt-Programm zeitgesteuert Siehe auch   → Abschnitt "IC - Zählergesteuerter Interrupt", Seite 561   → Abschnitt "IE - Flankengesteuerter Interrupt", Seite 573 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 591 6.3 UF - Anwenderbaustein 6.3 UF - Anwenderbaustein Nur mit easySoft 8 möglich. 6.3.1 Allgemeines easyE4 Basisgeräte stellen 128 Anwender-Funktionsbausteine, kurz Anwenderbausteine, UF01…UF128 zur Verfügung. Die Bausteine können vom Anwender selbst gestaltet werden. Anwenderbausteine werden im Hauptprogramm dann wie Her- steller-Funktionsbausteine verwendet.
  • Seite 592 Herstellerbausteintyps verwenden wie im Hauptprogramm. Die Programmierung ist nur durch den vorhandenen Programmspeicher begrenzt. Alle in einem Hauptprogramm verwendeten Anwenderbausteine werden bei einem Download in das easyE4-Gerät geladen bzw. bei einem Upload in das aktuelle Projekt geladen. Für easySoft 7 gilt: Es kann nur genau ein easySoft 7 Projekt mit Anwenderbausteinen geöffnet sein.
  • Seite 593 Alle weiteren Eingabemöglichkeiten können auch später erfolgen. Auf sie wird im Dialog „Anwenderbaustein parametrieren“ näher eingegangen. Nur mit easySoft Version 8.00 oder höher möglich. Der Anwenderbaustein ist anschließend zu finden in Pro- grammansicht/Katalog/Anwenderbausteine/Projekt. Er wird zusammen mit dem easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 594 Der Anwenderbaustein ist anschließend zu finden in Pro- grammansicht/Katalog/Anwenderbausteine/. Alle Anwenderbausteine aus diesem Verzeichnis werden automatisch auf Dateiebene im Verzeichnis \Pro- gramData\Eaton\easySoft 7\UserFBs abgespeichert. Name und Version Der Name eines Anwenderbausteins besteht aus einem maximal 10 Zeichen langen Namen. Zugelassene Zeichen sind:  ...
  • Seite 595 über die Befehlsfolge Menüleiste/Programm/ Anwen- derbaustein speichern oder alternativ über die Befehlsfolge UFxx/Kon- textmenü/Speichern. Die Einträge unter Name, Version und Programmiermethode sind unter „Anwen- derbaustein erstellen“ bereits beschrieben. Die Programmiermethode wird hier ange- zeigt, kann hier aber nicht mehr geändert werden. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 596 Schnittstelle definiert wurden, gezeigt und zur Parametrierung ange- boten. Aus dem Programm übernehmen Ist das Programm des Anwenderbausteins bereits geschrieben und wurden Ein-/ und Ausgänge im Programm verwendet, so kann man mit der Schaltfläche Aus dem Pro- gramm übernehmen die Schnittstellenparameter automatisch ermitteln lassen. Es easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 597 IST-Werte remanent abgespeichert werden. Die Werte bleiben dann auch nach dem Abschalten der Versorgungsspannung erhalten bis zum nächsten Überschreiben des IST-Wertes. Für Merker und für die folgenden Funktionsbausteine stehen jeweils zwei Ein- gabefelder für den Start- und den Endwert des Remanenz-Bereiches zur Verfügung. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 598 Bytes lässt dies zu. Der umgerechnete Datentyp wird nach einem neuen Wechsel ins Register Systemeinstellungen angezeigt. Abb. 274: Ausschnitt Remanenz: Merker Byte 1 - 32 eingegeben und Darstellung in Merker Dop- pelworten nach einem weiteren Wechsel in Register Systemeinstellungen easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 599 6. Funktionsbausteine 6.3 UF - Anwenderbaustein Remanenz-Bytes Der gesamte remanente Merker-Bereich einer easyE4 darf eine bestimmte Anzahl an Bytes nicht überschreiten. Hier gilt abhängig von der auf dem Basisgerät installierten Firmware folgende Anzahl an verfügbaren Bytes:   Firmware ≥ 2.00: 512 Bytes  ...
  • Seite 600 6.3.4.1 Register der Ansicht Programmierung Die Register der Programmansicht dienen der besseren Übersicht in Ihrem Projekt.  Neben dem Register für das Hauptprogramm gibt es auch Register für Anwen- derbausteine und Interruptbausteine. Sie werden farblich und symbolisch unter- schieden: easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 601 6. Funktionsbausteine 6.3 UF - Anwenderbaustein Farbliche Hinterlegung Register Blau Hauptprogramms Grün nicht verwendeter Anwenderbaustein Gelb verwendeter Anwenderbaustein Magenta Interruptbaustein Inaktive Register werden in einem helleren Farbton angezeigt. Insgesamt können 11 Register angezeigt werden. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 602 Abb. 276: Kommentar des Anwenderbausteins im Register angezeigt Operanden-Kommentare eines Anwenderbausteins unterliegen einer abge- schlossenen Kommentar-Verwaltung, die unabhängig von der des Hauptprogramms ist. Das heißt I1 „Taster 1“ des Anwenderbausteins hat einen von I1 „POWER ON“ des Hauptprogramms verschiedenen Kommentar. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 603 Arbeitsbereich wechselt ebenfalls zu gelb. Das bedeutet, er ist im Projekt verwendet. Ein-/Ausgänge verdrahten Die digitalen und analogen Ein- und Ausgänge können wie bei einem Funk- tionsbaustein verdrahtet werden. Im Beispiel wird der digitale Ausgang Q1 des Anwenderbausteins auf den C-Eingang eines Zählrelais gelegt. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 604 Wird der Aufruf eines Anwenderbausteins kopiert und eingefügt, bekommt er die nächste freie Instanz-Nummer zugewiesen. Alle in den Hauptprogrammen eines Projektes verwendeten Anwenderbausteine sind Bestandteil der Projektdatei und werden zusammen mit dem Projekt abgespeichert. Sind Anwenderbausteine vorhanden, werden die Eigenschaftsdialoge entsprechend angepasst: Ansicht Programm Abb. 279: Eigenschaftsdialog Kontakt easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 605 Die Auswahlliste „Operand“ enthält alle registrierten Anwenderbausteine, die über Bit-Eingänge bzw. Analog-Eingänge verfügen. Die Auswahlliste „Nummer“ enthält alle möglichen Bausteinnummern im Bereich 1 bis 128 sowie einen eingegebenen Kommentar. Die Instanznummern, die bereits an Instanzen von anderen Typen von Anwenderbausteinen vergeben sind, sind hier nicht selektierbar. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 606 Anwenderbaustein automatisch in den Katalog der easySoft 7 übernommen. Er steht damit weiteren Projekten zur Verfügung. Wird ein Projekt mit einem Anwenderbaustein geöffnet und ein gleichnamiger Anwenderbaustein ist bereits in der easySoft 7 vorhanden, erhält der Anwender eine Meldung und hat folgende Möglichkeiten den Konflikt zu lösen: easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 607 Anwenderbaustein in der Ansicht des Hauptprogramms selektiert ist. Für easySoft 7 gilt: Anwenderbausteine werden bereits bei der Erstellung in Pro- grammansicht/Katalog/Anwenderbausteine/ abgelegt. Alle Anwenderbausteine in diesem Verzeichnis werden als separate uf7-Datei im Ver- zeichnis \ProgramData\Eaton\easySoft 7\UserFBs abgespeichert. Nur mit easySoft Version 8.00 oder höher möglich. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 608 Verzeichnis Anwenderbausteine/Archiv abgelegt. Alle Anwenderbausteine in diesem Verzeichnis werden als separate uf7-Datei im Ver- zeichnis \ProgramData\Eaton\easySoft 8\UserFBs abgespeichert. Sobald ein Anwenderbaustein aus dem Archiv im Hauptprogramm verwendet wird, wird er automatisch in das Verzeichnis Projekt kopiert. Wird der Anwenderbaustein im weiteren Verlauf bearbeitet, ergibt sich eine Diskrepanz zwischen den Inhalten des Anwenderbausteins aus dem Projekt und jenem aus dem Archiv.
  • Seite 609 Operanden-Vorrat für Anwenderbausteine Wenn ein Anwenderbaustein angewählt ist, zeigt der Katalog die möglichen Ope- randen an. Der Umfang der Herstellerbausteine ist reduziert. Alle Operanden innerhalb eines Anwenderbausteins beziehen sich auf einen eigenen lokalen Speicherbereich. Unterstützte (lokale) Operanden: Operand Maximale Anzahl easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 610 Eingabe eines Operanden als auch für das Ändern der Index- nummer eines Operanden.   Sobald eine Änderung im Anwenderbaustein erfolgt ist, sind die Optionen Anwen- derbaustein Speichern im Hauptmenü und die Schaltfläche Anwenderbaustein speichern in der Symbolleiste verfügbar. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 611 Beim Exportieren eines Anwenderbausteins wird eine Prüfung des Anwen- derbausteins ausgelöst, die darüber entscheidet, ob der Anwenderbaustein im aktu- ellen Zustand des easyE4-Gerätes ausführbar ist oder nicht. Dies ist insbesondere bei Anwenderbausteinen erforderlich, die in ST programmiert sind, weil hier die Ein- gabe unzulässiger Operanden möglich ist.
  • Seite 612 Der FB-Eingang überschreitet die maximale Anzahl von in Summe 12 Eingängen (Bit/Analog).   Der FB-Eingang überschreitet die maximale Anzahl von in Summe 12 Ausgängen (Bit/Analog).   Der Operand wird nicht unterstützt in Anwenderbausteinen   Die Nummer des Operanden liegt außerhalb des zulässigen Wertebereichs für Anwenderbausteine. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 613 Wenn die zuvor gelisteten Prüfungen positiv verlaufen, wird der importierte Anwen- derbaustein entweder in den Ordner Projekt oder Archiv der easySoft 8 über- nommen. Anwenderbausteine aus easySoft 7 in easySoft 8 übernehmen Nur mit easySoft Version 8.00 oder höher möglich. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 614 Übertrage Anwenderbausteine aus easySoft 7 mit Häkchen aktiviert sein. Am Ende des Installationsprozesses werden die *.uf7 Dateien des Ordners „C:\ProgramData\Eaton\easySoft 7\UserFBs“ in den Ordner „C:\ProgramData\Eaton\easySoft 8\UserFBs“ kopiert. Abb. 284: Installationsassistent easySoft 8 Existiert im Zielverzeichnis bereits eine Datei gleichen Namens, z.B. „ABC.uf7“, dann wird diese Datei nicht überschrieben.
  • Seite 615 Sind keine Anwenderbausteine vorhanden deren Schnittstelle mit der des ange- wählten Bausteins übereinstimmt oder sie sind zur Bearbeitung geöffnet, wird fol- gende Nachricht ausgegeben: "Es sind keine zum Austausch geeigneten Anwenderbausteine vorhanden oder sie sind zur Bearbeitung geöffnet." easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 616  2. Katalog Ordner Anwen- derbausteine/Projekt/Kontextmenü/Anwenderbausteine löschen…  3. Katalog Ordner Anwenderbausteine/Projekt/ <name>/Kon- textmenü/Anwenderbaustein löschen  4. Katalog Ordner Anwenderbausteine/Archiv/Kontextmenü/Anwenderbaustein löschen…  5. Katalog Ordner Anwenderbausteine/Archiv/ <name>/Kon- textmenü/Anwenderbaustein löschen… Für die ersten beiden Möglichkeiten öffnet sich folgendes Fenster: Abb. 285: Fenster Anwenderbaustein löschen easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 617 Soll der Vergleich mit einem vorhandenen Baustein erfolgen, öffnet sich eine Aus- wahlliste aller verfügbaren Anwenderbausteine mit der gleichen Programmier- methode. Abb. 287: Anwenderbaustein UF Soll der Vergleich mit bereits exportierten Anwenderbausteinen erfolgen, öffnet sich der Dialog „Anwenderbausteine importieren“ und Sie können eine uf7-Datei aus- wählen. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 618 Es können sowohl Anwenderbausteine gedruckt werden, die im Projekt verwendet werden, als auch solche, die nicht im Projekt verwendet werden. Im Ausdruck erscheinen sämtliche Parameter des Parameterdialogs, das Programm in der jeweiligen Programmiermethode und eine Liste der Querverweise der ver- wendeten Operanden. Es wird eine Seitenvorschau angeboten. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 619 Abb. 291: Verdrahtung von Zähler und Zeitrelais Funktionsbaustein-Parameter eingeben Wenn Sie die Spulen oder Kontakte eines Funktionsbausteines eingeben, so werden die Ein-/Ausgänge des Bausteines angezeigt, die Sie parametrieren können. Die Para- meter können Sie auch unter dem Menüpunkt „Bausteine“ eingeben. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 620 Verlassen Sie die Eingabe des Bausteines mit ESC. T 01 n S + >I1 002.000 >I2 002.000 QV> Abb. 293: ParameterT01 eingeben Schaltplan testen: Schalten Sie easyE4 in die Betriebsart RUN und wechseln Sie zurück zum Pro- gramm. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 621 Die IST-Zeit wird nur in der Betriebsart RUN angezeigt. Siehe auch   → Abschnitt "C - Zählrelais", Seite 302   → Abschnitt "CF - Frequenzzähler", Seite 308   → Abschnitt "CH - Hochgeschwindigkeitszähler", Seite 314   → Abschnitt "CI - Inkrementalwert-Zähler", Seite 320 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 622 6. Funktionsbausteine 6.4 Beispiel zu Zeit- und Zählrelais easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 623 über das Display am Gerät EASY-E4-...-12...C1(P) unter SYSTEM-OPTIONEN und/oder nur in der easySoft 8 nach der Geräteauswahl dort, der Programmierung und der Ein- bindung des easyE4-Gerätes in eine Gruppe. Nur über die easySoft 8 kann derzeit die Einstellung vorgenommen werden bezüglich: Verbindung zu anderen Geräten...
  • Seite 624 Das Untermenü ist nur in englischer Sprache verfügbar. ETHERNET Konfiguration der ETHERNET-Einstellung am Gerät, → Abschnitt "Ethernet", Seite 625 Das Untermenü ist nur in englischer Sprache verfügbar. UPDATE Firmware Update für easyE4-Erweiterungsgeräte und easy Kommunikationsmodule. → Abschnitt "Update", Seite 627 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 625 10-er Schritten Wert: 0 entspricht dem Abschalten vom Display im Ruhemodus TIMEOUT Angabe der Zeit in Minuten oder Sekunden, wann das Display, wenn keine Bedienung am easyE4-Gerät erfolgt in den Ruhemodus wechselt FARBE Relevant für den Remote-Betrieb der easyE4 Farbwert-Eingabe von 0 - 15, Auswirkung in der Anzeige vom Gerät, z.B.
  • Seite 626 Sobald eine boot.bmp-Grafik auf der microSD-Speicherkarte abgelegt ist, kann hier die Anzeigedauer in Sekunden eingestellt werden, bevor die Statusanzeige ein- geblendet wird. Tab. 92: System-Optio- nen\Startgrafik ANZEIGEDAUER Siehe auch   → Abschnitt "Startgrafik für das Display vom EASY-E4-...-12...C1(P) festlegen", Seite 146 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 627 7. Systemeinstellungen 7.5 NET 7.5 NET In diesem Untermenü werden die NET-Adressen der easyE4-Gerätes konfiguriert. Die Gegenstellen, weitere easyE4-Geräte, müssen ebenfalls entsprechend kon- figuriert sein, damit eine Verbindung aufgenommen werden kann. In der Status-Anzeige 1 wird mit dem Eintrag in der letzten Zeile auf eine bestehende NET-Verbindung hingewiesen.
  • Seite 628 Remote RUN Ist dieses Feld aktiviert übernehmen die NET-Teilnehmer eines Verbundes mit der Net-ID 02 bis 08 die aktuellen Betriebsart RUN oder STOP vom NET-Teilnehmer mit der NET-ID 1. Siehe auch   → Abschnitt "NET Verbund einrichten", Seite 708 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 629 In der letzten Zeile der Statusanzeige wird auf eine bestehenden Verbindung hin- gewiesen. Ein neues easyE4-Basisgerät ist standardmäßig auf AUTO-IP eingestellt. Die Ein- stellung und Festlegungen am EASY-E4-...-12...C1(P) erfolgen in der Menüstruktur im Pfad unter System-Optionen\Ethernet Das Untermenü...
  • Seite 630 7. Systemeinstellungen 7.6 Ethernet Tab. 104:   Tab. 105: System-Optio- nen\Ethernet\easyE RTD\Zu- griffsschutz Zugriffsrechte pro EASY-RTD-...-Nut- KEIN ZUGANG ✓ BEOBACHTEN zergruppe festlegen. BEDIENEN ADMINISTRIEREN Siehe auch   → Abschnitt "Ethernet-Verbindung herstellen und Programm oder Visua- lisierungsprojekt übertragen", Seite 117 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 631 Grundsätzlich kann die Firmware der Basisgeräte auch mit einer älteren Firmware von der microSD Speicherkarte überschrieben werden. Updates zur Firmware werden von Eaton im Download Center – Software unter Firm- ware-Updates als *.zip-Dateien zur Verfügung gestellt. Download Center - Software Eaton.com/software/Firmware Updates/easy...
  • Seite 632 7. Systemeinstellungen 7.7 Update Tab. 111: System-Optio- Wählen Sie zuerst die Nummer der easyE4- nen\Update\Erweiterung Erweiterung im Block aus, 1 bis 11 ist mög- ERWEITERUNG <1-11> lich. UPDATE Wählen Sie die dazugehörige Firmware-Datei <Dateiname auf SD> 磣£¡¡¡¡¡¡¡¡££££££Ç aus. Siehe auch  ...
  • Seite 633 Verlassen Sie das Menü mit der Taste ESC. Tab. 112: System-Optio- nen\Menusprache ENGLISH DEUTSCH ✓ FRANCAIS ESPAŇOL ITALIANO NEDERLANDS POLSKI ČESKÝ PORTUGUÊS РУССКИЙ TÜRKÇE ROMÂNĀ MAGYAR SRPSKI HRVATSKI SLOVENŠČINA Mit dem Verlassen des Menüs erfolgt die Umstellung der Sprache. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 634 EASY-E4-...-12...CX1(P) Geräte ohne Display starten automatisch in der Betriebsart RUN. Nach dem Einschalten geht das easyE4 -Gerät direkt in Betrieb, sofern ein gültiges Programm vorliegt. Befindet sich hingegen kein Programm im Gerät, verbleibt das easyE4-Gerät im Betriebszustand STOP.
  • Seite 635 Ist das Programm auf der Speicherkarte unterschiedlich zu dem Programm im easyE4-Gerät, wird beim Einschalten der Versorgungsspannung erst das Programm von der Karte geladen und danach in die Betriebsart RUN gestartet. Besteht der Pro- grammunterschied nur aus abweichenden SOLL-Werten (Konstanten) von Funk- tionsbausteinen, wird kein Programm von der Speicherkarte geladen.
  • Seite 636 Drücken Sie die Taste OK zum ein- oder ausschalten. Ist ein Haken ü neben dem Menüpunkt zu sehen, wird das Programm von der Spei- cherkarte geladen und übernommen sobald das easyE4-Gerät eingeschaltet wird. Ist kein Haken in der Zeile zu sehen, wird das aktuelle Programm beibehalten.
  • Seite 637 7. Systemeinstellungen 7.10 I-Entprellung 7.10 I-Entprellung easyE4 wertet Eingangssignale werksseitig über eine Eingangsverzögerung, die soge- nannte I-Entprellung, aus. Dadurch wird sichergestellt, dass beispielsweise das Kon- taktprellen von Schaltern und Tastern ausgeblendet wird. Für einige Anwendungen ist die Erfassung sehr kurzer Eingangssignale erforderlich.
  • Seite 638 7. Systemeinstellungen 7.11 P-Tasten 7.11 P-Tasten Bei den sogenannten P-Tasten handelt es sich um die acht Tasten an den easyE4- Geräten mit Display und Tastatur. Es besteht bei den Geräten EASY-E4-...-12...C1(P) die Möglichkeit, dass Sie die Tasten als Kontakt in Ihrem Schaltplan verwenden.
  • Seite 639 Wählen Sie das entsprechende Gerät aus dem Katalog in der Ansicht Projekt aus. Klicken Sie auf das Register Systemeinstellungen. Im Register finden Sie einen Bereich Programmname mit einem Eingabefeld. Geben Sie im Textfeld den gewünschten Namen für das Programm ein, der über- nommen werden soll. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 640 Es können deshalb Merkerbereiche bis MB1024 als remanent festgelegt werden, da z.B. MD265 einem Merkerbyte-Bereich von 1021-1024 ent- spricht und die remanenten Merkerbereiche nur in MB gespeichert wer- den. Nur mit easySoft Version 8.00 oder höher möglich. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 641 Abb. 298: Ausschnitt Remanenz: Merker Byte 1 - 32 eingegeben und Darstellung in Merker Dop- pelworten nach einem weiteren Wechsel in Register Systemeinstellungen Remanenz-Bytes Der gesamte remanente Merker-Bereich einer easyE4 darf eine bestimmte Anzahl an Bytes nicht überschreiten. Hier gilt abhängig von der auf dem Basisgerät installierten Firmware folgende Anzahl an verfügbaren Bytes:  ...
  • Seite 642 Eingabe. Die Werte in diesen Bereichen sollten für das Wie- deranfahren der Anlage nach einem Neustart erforderlich sein. Bedenken Sie unerwünschte Folgen. Unter Remanenz-Bytes wird während der Eingabe der benötigte Speicherplatzbedarf angezeigt. Kontrollieren Sie ob der Speicherplatz ausreicht. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 643 7.14 Sicherheit - Passwortschutz 7.14 Sicherheit - Passwortschutz Einstellungen zum Passwort und passwortgeschützten Bereichen der easyE4 ist nur bei Geräten mit Display möglich oder sind alternativ mit der easySoft 8 vorzunehmen. Der Passwortschutz kann den Zugang sperren zu verschiedenen Bereichen Mindestens ein Bereich muss geschützt sein.
  • Seite 644 Gerätes. Der Datenaustausch über das Netzwerk wird nicht beeinflusst. Beachten Sie die einschränkende Wirkung einer geschützten Schnittstelle, wenn Sie das easyE4- Gerät zurücksetzen müssen. LÖSCHFUNKTION Ist dieser Bereich inaktiv, erscheint nach viermalig fehlerhafter Passworteingabe die Frage „PROG LOESCHEN?“. Diese Abfrage unterbleibt, wenn Sie diesen Bereich schützen.
  • Seite 645 Das Passwort wird zum → Abschnitt "Passwort geschützte Bereiche festlegen", Seite 639 aktiviert. Passwort ändern Drücken Sie auf die Taste OK der easyE4 um das Hauptmenü zu öffnen. Öffnen Sie den Menüpfad SYSTEM OPTIONEN\SICHERHEIT\PASSWORT. Ist ein Passwort vergeben, wird das Untermenü zum Passwort angezeigt.
  • Seite 646 Taste ESC: Abbruch, es wird kein Schaltplan, Daten oder Passwort gelöscht. Taste OK : Schaltplan, Daten und Passwort werden gelöscht. Wenn Sie das Passwort nicht mehr kennen, können Sie das geschützte easyE4-Gerät hier mit der Taste OK wieder aufschließen. Das gespeicherte Programm und alle Parameter der Funktionsrelais gehen dabei allerdings verloren.
  • Seite 647 Auf diese Art kann der Projekteur verhindert werden, daß ein für den kon- kreten Anwendungsfall nicht geeignetes *.e80-Projekt versehentlich zur easyE4 übertragen wird. Dies würde dann durch die nicht passende ID abge- fangen. Siehe auch   → Abschnitt "Programme übertragen von und zur microSD-Speicherkarte", Seite  ...
  • Seite 648 7. Systemeinstellungen 7.16 Uhrzeit und Datum einstellen 7.16 Uhrzeit und Datum einstellen easyE4-Geräte sind mit einer Echtzeituhr (RTC), die Datum und Uhrzeit beinhaltet, aus- gestattet. Diese Echtzeituhr stellt die Basis für alle zeitbezogene Abläufe die mit der easyE4 gesteuert werden.
  • Seite 649 Tab. 117: Stelle Uhr\Som- merzeit\Regel SOMMERZEIT START SOMMERZEIT ENDE Wählen Sie unter Regel aus, wann die Sommerzeit starten und wann die Sommerzeit enden soll. Die easyE4 übernimmt Ihre Einstellungen und stellt zu den gewünschten Zeiten die Uhr selbständig um. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 650 Geben Sie eine Differenz zur Funkuhrzeit auf die gleiche Weise an. Die Einheit für diesen Offset ist Minuten, ein Einzelschritt ist 5 Minuten groß. Tab. 118: Stelle Uhr\Funkuhr FUNKUHR AKTIV : JA EINGANG : I001 DIFFERENZ : +000' easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 651 0000000 DIFFERENZ: +000' Die Eingaben am easyE4-Gerät werden bei jeder Übertragung eines Pro- gramm überschrieben. Um die Koordinaten dauerhaft im Gerät verfügbar zu haben, müssen die Koordinateneingaben in der easySoft 8 für das Pro- gramm hinterlegt sein. Dazu können Sie das geänderte Programm in easySoft 8 übertragen und dort abspeichern, wenn diese Angaben zum...
  • Seite 652   → "HW - Wochen-Zeitschaltuhr (Hour Week)", Seite 244   → "HY - Jahres-Zeitschaltuhr (Hora Year)", Seite 254   → "WT - Wochen-Zeitschaltuhr (WeekTable)", Seite 289   → "YT - Jahres-Zeitschaltuhr (Year Table)", Seite 282   → "AC - Astronomische Uhr ", Seite 293 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 653 8. easyE4 intern 8.1 Abarbeitung eines Programms 8. easyE4 intern 8.1 Abarbeitung eines Programms In der Programmiermethode KOP, FUP, wird das Programm wie folgt abgearbeitet:   Der Start ist das der Status der Eingänge von der Hardware ausgelesen und in das Abbildregister geschrieben wird.
  • Seite 654 Dabei prüft es u. a., ob Kontakte parallel oder in Reihe geschaltet sind und speichert die Schaltzustände aller Kontaktfelder. Segment 5 Im fünften Segment weist das easyE4-Gerät allen Spulen in einem Durchlauf, von Schaltplanzeile 1 - n, die neuen Schaltzustände aus dem Prozessabbild der Aus- gänge zu.
  • Seite 655 Funktionsbausteine zu bearbeiten. Die Ausgangsdaten eines Funktionsbausteines sind nach dessen Bearbeitung sofort aktuell. Die Funk- tionsbausteine arbeitet das easyE4-Gerät entsprechend ihrer Reihenfolge in der Bausteinliste (→Menü BAUSTEINE) von oben nach unten ab. Bei der Verwendung bestimmter Funktionsbausteine gelten besondere Bedingungen:  ...
  • Seite 656 Ablauf wie bei den Vorgängergeräten erhält. Die easySoft 8 gibt ein Konvertierungsprotokoll aus wie die Ein- und Ausgänge, Mer- ker neu verdrahtet sind. Befindet sich in einem Projekt mit easyE4 auch MFD-CP8/10 Teilnehmer, werden die MFD-Geräte als sonstige NET-Teil- nehmer dargestellt.
  • Seite 657 (Teilnehmer-Nummer des Gerätes), einzeilig z.B. NET-ID:     (MAC Adresse des Gerätes), zweizeilig MAC ADDRESS: z.B. 0022C712343E   z.B.:EASYE4-12UC1 vergebener DNS Gerätename für das ETHERNET DEVICE NAME: → Kapitel "8 Systemeinstellungen", Seite 619   xxx.xxx.xxx.xxx IP-ADDRESS:   xxx.xxx.xxx.xxx SUBNET MASK:  ...
  • Seite 658 Projekte übernehmen zu können, wurde die NET Funk- tionalität via Ethernet geschaffen. Ein NET-Verbund kann aus bis zu 8 easyE4-Basisgeräten bestehen. Innerhalb eines Verbundes kann zwischen den easyE4-Basisgeräten kommuniziert werden. Soll zwi- schen den Verbünden kommuniziert werden muss ein Koordinator Gerät eingesetzt werden welches mittels Modbus mit den easyE4-Basisgeräten der verschiedenen...
  • Seite 659 8. easyE4 intern 8.4 Netzwerk NET NET-ID1   NET-ID 2 → GT 01 PT16 Parameter NET-ID 1 PT 16 Teilnehmer 4 sendet einen Netzwerk Merker [Bit] sowie [Wort] an alle Teilnehmer. NET-ID4   NET-ID 2 NET-ID 5 NET-ID 7 →...
  • Seite 660 8. easyE4 intern 8.4 Netzwerk NET Bus Delay Das Bus Delay bestimmt die Zeit mit der der Teilnehmer am NET seine Daten zu den anderen Teilnehmer sendet. Das Bus Delay muss an die Anzahl der Teilnehmer und die zu übertragenden Werte angepasst sein.
  • Seite 661 8. easyE4 intern 8.5 Betriebszustände easyE4 8.5 Betriebszustände easyE4 Die easyE4-Geräte besitzen mehrere verschiedenen Betriebszustände. Ausgeschaltet- keine Versorgungsspannung vorhanden, Eingeschaltet   Kein Programm im Basisgerät; Basisgerät bleibt in der Betriebsart STOP; es kann kein Programm abgearbeitet werden.   Programm ist im Gerät geladen, Basisgerät bleibt so lange in der Betriebsart STOP bis in RUN gewechselt wird.
  • Seite 662 8.6 Hintergrundbeleuchtung mit Operanden steuern 8.6.1 Hintergrundlicht-Intensität Nur für easyE4-Basisgeräte mit Display. easyE4 verfügt über 3 Operanden LE1…3. Es sind programmierbare Ausgänge um die Hintergrundlicht-Intensität des Gerätedisplays zu steuern. Sie können zur optischen Signalisierung von Zuständen am Gerätedisplay verwendet werden.
  • Seite 663 8. easyE4 intern 8.6 Hintergrundbeleuchtung mit Operanden steuern Beispiel: Blinken der Hintergrundbeleuchtung Das Gerätedisplay soll im Rhythmus von zwei Sekunden weiß blinken. Nach Auswahl soll auch ein Blinken in rot oder grün möglich sein. Das folgende Programm muss auf das Gerät heruntergeladen werden.
  • Seite 664 8. easyE4 intern 8.6 Hintergrundbeleuchtung mit Operanden steuern Abb. 304: Kommunikationsansicht ONLINE mit Anzeige Merker; das Gerätedisplay blinkt grün easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 665 Die Reaktionszeit, die vom Einlesen eines digitalen Eingangssignales bis zum Setzen des verknüpften Ausganges vergeht, wird außer von der Größe und Gestaltung des Schaltplanes auch vom Zeitverhalten der Ein- und Ausgänge am easyE4 bestimmt. Eingangsverzögerung (I-Entprellung) Die Zeit vom Einlesen der Eingänge bis zum Schalten der Kontakte (Setzen der Aus- gänge) im Schaltplan können Sie beim easyE4-Basisgerät über eine Ein-...
  • Seite 666 Ein Eingangssignal S1 muss also mindestens 20 ms lang mit einem Pegel 1 an der Ein- gangsklemme anliegen, bevor das Signal intern von 0 auf 1 umschaltet (A). Hin- zugerechnet werden muss die Zykluszeit (B), da ein easyE4-Gerät das Signal erst am Anfang eines Zyklus in den Schaltplan übernimmt.
  • Seite 667 Weitere Angaben entnehmen Sie bitte dem Datenblatt zum Gerät, → Abschnitt "Tech- nische Daten", Seite 825 Bei deaktivierter I-Entprellung müssen Sie auf störfreie Ein- gangssignale achten. Das easyE4-Gerät reagiert bereits auf sehr kurze Signale. Damit ein Eingangssignal im Anwenderprogramm sicher erkannt und verarbeitet wird, muss es für eine Mindestdauer...
  • Seite 668 ② bei aktivierter I-Entprellung Verzögerungszeit bei aktivierter I-Entprellung Bei aktivierter I-Entprellung prüft das easyE4-Gerät jede Periode, ob bei zwei auf- einanderfolgenden Abtastzyklen t eine positive Halbwelle an einer Ein- gangsklemme anliegt (1. und 2. Abtastimpuls bei A). Registriert das easyE4-Gerät nacheinander zwei positive Halbwellen, schaltet es den entsprechenden Eingang (Kontakt) intern von 0 auf 1.
  • Seite 669 Bei deaktivierter I-Entprellung verringert sich die Verzögerungszeit. Das easyE4- Gerät schaltet direkt bei erkannter positiver Halbwelle den entsprechenden Eingang (Kontakt) intern von 0 auf 1 (A). Abb. 310: Schaltverhalten AC-Eingangssignal bei deaktivierter I-Entprellung Wird keine positive Halbwelle erkannt, schaltet easyE4 den Kontakt aus (B).   Einschaltverzögerung (typ.):  ...
  • Seite 670 8.7 Zeitverhalten der easyE4-Geräte 8.7.3 Zeitverhalten der Erweiterungsgeräte Mittels des Verbindungssteckers ist es möglich, das easyE4-Basisgerät mit bis zu 11 Erweiterungen zu einem Geräteblock zu verbinden. Dieser Stecker stellt neben der mechanischen auch die elektrische Verbindung - easyConnect - der Geräte unter- einander her.
  • Seite 671 8. easyE4 intern 8.7 Zeitverhalten der easyE4-Geräte 8.7.3.1 Verzögerungszeit bei AC-Erweiterungsgeräte Die AC-Erweiterungen EASY-E4-AC-8RE1(P) verhalten sich wie die AC Basisgeräte. Die AC-Erweiterungen EASY-E4-AC-16RE1(P) unterstützen mehrere Phasen, wodurch eine zusätzliche Verzögerung entsteht.   Einschaltverzögerung (typ.):   I1…I8: 39 ms (32 ms)  ...
  • Seite 672 8. easyE4 intern 8.7 Zeitverhalten der easyE4-Geräte easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 673 9. Diagnosemeldungen vom Betriebssystem 9. Diagnosemeldungen vom Betriebssystem Die easyE4-Geräte geben über Diagnosekontakte ID (Operanden) Auskunft über den eigenen Betriebszustand. Diese Information können Sie im Schaltplan auswerten und in der Statusanzeige 2 auf dem Display sehen. Diagnose-Operanden werden verwendet um im Programm Betriebszustände aus- zuwerten.
  • Seite 674 Es entsteht eine Interrupt-Überlast. Es werden einen oder mehrere Interrupt-Bausteine ver- wendet und die Abfolge der Interrupt-Bausteine überlastet den Steuerkontroller der easyE4. Es können nicht alle Interrupt-Bausteine korrekt ausgeführt werden. Weitere Diagnosemeldungen von den Erweiterungsgeräten können entsprechend der Geräteeigenschaften auf die Diagnose Operanden ID25 bis ID96 gelegt werden.
  • Seite 675 Optionales Modul fehlt (nur für EASY-COM-SWD-   ✓   – ReplByNOP Modul durch NOP-Modul ersetzt (nur für EASY-   ✓   – COM-SWD-C1) ReplByComp Modul durch kompatibles Modul ersetzt   ✓   – ERROR Fehlerstatus   –   ✓ easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 676 Diagnose Operanden gelegt werden. Der Status der Operanden ist beim Ereignis 1 9.3 Diagnosepuffer Nur mit easySoft 8 möglich. Der Diagnosepuffer wird im Online-Betrieb in der Kommunikationsansicht angezeigt. Weitere Informationen hierzu in der easySoft 8 Hilfe easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 677 Blinken, 4 Hz zwischen easyE4-Gerät und Verbindungsstecker LED ETHERNET/NET (nur Basisgerät) Keine Ethernet Leitung gesteckt, Versorgungsspannung aus die Schnittstelle ist nicht aktiv, das easyE4-Gerät hat keine IP-Adresse Gelb, Dauerlicht Ethernet Leitung ist angeschlossen Grün, Dauerlicht IP-Adresse vorhanden, NET nicht konfiguriert Rot, Dauerlicht Ethernet Konflikt oder Fehler, z.B.: Doppelte IP-Adresse, Adressenkollision...
  • Seite 678 Blinken, 1 Hz Grün, Spannungsversorgung in Ordnung, Betriebsart STOP Blinken, 3 Hz kein Datenaustausch zwischen EASY-COM-SWD-… und easyE4 z.B. Verbindungsstecker nicht gesteckt oder defekt oder easyE4 ausgeschalten Grün, Gerät wartet auf Firmware Update Blinken, 10 Hz Grün, Firmware Update aktiv...
  • Seite 679 Ver- bindungen angeboten werden, dann stellen Sie sicher, dass die Gerätezeit der easyE4-Basisgerätes aktuell ist. Eine nicht aktuelle Gerätezeit kann beim Ver- bindungsaufbau zu Problemen mit der Zertifikatsüberprüfung führen. Die Ethernet-Schnittstelle am easyE4-Basisgerät kann für verschiedene Zwecke ver- wendet werden.
  • Seite 680 10. Kommunikation easyE4 Verbindung zu anderen Geräten Verwendungszeck der Kom- Ethernet-Schnittstelle mit folgenden höhe- Zertifikatsabfrage   munikation ren Protokollen JSON API http   – https √ easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 681 V2, SSL/TLS eingestellt. Damit kann bei einem neuen Gerät die Kom- munikation nur verschlüsselt mit easyProtocol V2 aufgebaut werden. Dafür ist das Eaton easyE4 Root Zertifikat notwendig. Ist dieses auf demselben PC, wie die easySoft 8 installiert, wird die sichere Kommunikation über die Pro- grammierschnittstelle hergestellt.
  • Seite 682 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.1 Die sichere Kommunikation mit easyProtocol V2 Wenn Sie über die easySoft 8 eine sichere Verbindung zum easyE4-Basisgerät auf- bauen möchten, aber nur unsichere Verbindungen angeboten werden, dann stellen Sie sicher, dass die Gerätezeit dereasyE4-Basisgerätes aktuell ist. Eine nicht aktuelle Gerätezeit kann beim Verbindungsaufbau zu Problemen mit der Zer-...
  • Seite 683 Der Webserver dereasyE4-Basisgeräte kann unter Nutzung des Protokolls HTTPS Gerätedaten über Verbindungen versenden, die als vertrauensvoll eingestuft und gesichert sind. Der Webserver der easyE4 fragt das Eaton easyE4 Root Zertifikat ab. Ist dieses auf dem PC/Tablet/Mobile installiert, wird der Web-Browser die Verbindung aufbauen und als sicher anzeigen.
  • Seite 684  2. In Ansicht Kommunikation/Verbindung/IP-Pro- file/Bearbeiten…/Kommunikationseinstellungen muss die folgende Pro- tokollversion ausgewählt sein: „easyProtocol V1“ Wenn Sie ein Projekt auf das easyE4-Basisgerät laden ohne diese Ein- stellungen sicherzustellen, ist eine Kommunikation zu dem Gerät unter diesem Betriebssystem nicht mehr möglich. Das easyE4-Basisgerät würde die projektierte easyProtocol V2 Kommunikation erwarten, die vom Betriebssystem Windows 7 nicht unterstützt wird.
  • Seite 685 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.4 Windows 7 Betriebssysteme und easySoft 8 - Projektgröße beachten 10.4 Windows 7 Betriebssysteme und easySoft 8 - Projektgröße beachten Wenn Sie ein bereits bestehendes Projekt auf die Firmware-Version 2.00 upgraden, kann damit ein größerer Programmspeicher unterstützt werden.
  • Seite 686 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.5 easyProtocol V1 10.5 easyProtocol V1 Für alle easyE4-Basisgeräte besteht die Möglichkeit, das Protokoll easyProtocol V1 zur Kommunikation zu verwenden. easyProtocol V1 wird auswählt um abwärts- kompatibel zu bleiben. An folgenden Stellen müssen Sie Einstellungen vornehmen um easyProtocol V1 aus- zuwählen:...
  • Seite 687 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.5 easyProtocol V1 VORSICHT BETRIEBSSTÖRUNGEN Durch Verwendung ungeeigneter oder unsachgemäß konfektionierter Leitungen sowie durch eine nicht normgerechte Verdrahtung können die Werte der technischen Daten und die elektromagnetische Ver- träglichkeit (EMV) nicht gewährleistet werden.
  • Seite 688 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.6 Kompatibilitätsregeln beim ONLINE gehen 10.6 Kompatibilitätsregeln beim ONLINE gehen Sobald mit easySoft 8 eine Verbindung zum Gerät hergestellt ist, also ONLINE ist, prüft easySoft 8 inwiefern der physikalisch vorhandene Geräteaufbau mit der Geräte- auswahl in der Projektansicht übereinstimmt.
  • Seite 689 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.6 Kompatibilitätsregeln beim ONLINE gehen sind   Entweder ist das in der Projektansicht projektierte Gerät physikalisch nicht vor- handenen oder es ist nicht zum projektierten Gerät kompatibel. z.B. EASY-E4-DC-6AE1 ist in der Projektansicht projektiert, physikalisch vor-...
  • Seite 690 Nur mit easySoft 8 möglich. Die Verbindung zum Gerät erfolgt mittels easySoft 8 immer in der Kom- munikationsansicht. Bei der Auslieferung ist das easyE4-Basisgerät auf AUTO-IP eingestellt und die NET- ID ist 0. Voraussetzungen für den Zugriff auf ein Steuerrelais easyE4:  ...
  • Seite 691 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.7 Verbindung zum Gerät herstellen Markieren Sie die Zeile mit dem Gerät mit dem Sie sich verbinden möchten. Betätigen Sie die Schaltfläche als IP-Profil speichern . Schließen Sie das Suchfenster mit Schließen. Das IP-Profil erscheint im Auswahlfeld unter "Schnittstelle".
  • Seite 692 NET-Verbund (falls vorhanden ) NET-ID des easyE4-Basisgerätes (falls vorhanden) IP-Adresse IP-Adresse des easyE4-Basisgerätes(entsprechend der Ethernet Einstellung des Gerätes) Gerätename Wenn im aktuellen markierten Datensatz kein Gerätename vorhanden ist, dann wird ein neues Verbindungsprofil automatisch mit der aktuellen IP-Adresse des Gerätes angelegt.
  • Seite 693 Prüfen Sie, ob die PC-Schnittstelle, der NET-Verbund und filtereinstellung entsprechen. die NET-ID richtig ausgewählt sind. Prüfen Sie, ob die IP-Adresse des easyE4-Basisgerätes und des PCs im selben Nummernkreis liegen, siehe hierzu → "Grundsätzliches zur Vergabe von IP-Adressen", Seite 117. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 694 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.8 Verbindung zum Gerät abbrechen 10.8 Verbindung zum Gerät abbrechen Die Verbindung zum Gerät ist abgebrochen. In der Statuszeile wird "OFFLINE" ange- zeigt . Um die Online Verbindung zu verlassen, betätigen Sie im Bereich Verbindung die Schaltfläche Offline.
  • Seite 695  3. Gerätemenü direkt am Gerät: An jedem Gerät werden die NET-ID- und Ether- net-Einstellungen vorgenommen. Verbindungsparameter und Programm auf Gerät Wenn Sie ein Projekt mit mehreren easyE4-Geräten erstellt haben, sollten die Para- meter für den Verbindungsaufbau zu jedem easyE4-Gerät in den jeweiligen Ein- stellungen der Projektansicht/Register Ethernet eingestellt sein. Für das easyE4- Gerät muss ein Programm erstellt sein.
  • Seite 696 Das Programm und alle Projekteinstellungen, also auch NET-ID und Ethernet-Ein- stellungen, des ausgewählten NET-Teilnehmers werden auf das easyE4-Gerät gela- den. Selektieren Sie auf der Arbeitsfläche der Projektansicht das nächste easyE4- Gerät im NET-Verbund. Suchen Sie die Geräte im NET-Verbund, markieren Sie aus der Liste der gefunden Geräte das nächste Gerät, welches dem nächsten Gerät im Projekt entsprechen soll.
  • Seite 697 Abb. 314: NET Konfiguration mit Projekt und Programm Verbindungsparameter auf Gerät Ohne Projekt oder Programm kann der PC mittels easySoft 8 eine Verbindung her- stellen und die Parameter für den Verbindungsaufbau zu jedem easyE4-Gerät her- unterladen. Allerdings muss dazu die Option Konfiguration über Netzwerk erlauben im Gerät...
  • Seite 698 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.9 Verbindung zu mehreren Geräten im NET einrichten Markieren Sie in der Liste der gefunden Geräte das nächste Gerät, welches dem zweiten Gerät im Projekt entsprechen soll, → Abschnitt "Verbindung zum Gerät herstellen", Seite 686 Stellen Sie die gewünschten Parameter für dieses Gerät im Bereich Selektierter...
  • Seite 699 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.10 Ethernet und NET Konfiguration aus dem Gerät übernehmen 10.10 Ethernet und NET Konfiguration aus dem Gerät übernehmen Gerät suchen, → Abschnitt "Verbindung zum Gerät herstellen", Seite 686 Markieren Sie aus der Liste der gefunden Geräte ihr gewünschtes Gerät.
  • Seite 700 Um eine sichere Kommunikation zwischen dem easyE4-Basisgerät und anderen Gerä- ten wie PC/Tablet/Mobile zu gewährleisten, kann bereits bei der Installation von easySoft 8 oder höher das Eaton easyE4 Root Zertifikat auf dem PC installiert werden. Das Eaton easyE4 Root Zertifikat wird über einen sicheren Weg zur Verfügung gestellt.
  • Seite 701 Beispielsweise wenn die easySoft 8 über die Programmierschnittstelle der easyE4 eine Kommunikation aufbauen will. Das Eaton easyE4 Root Zertifikat wird ebenfalls abgefragt, sobald ein Browser auf den Webserver des easyE4-Basisgerätes zugreifen möchte. Dasselbe gilt bei einem Verbindungsaufbau für die JSON API. Ist das Zertifikat nicht gültig, dann wird keine Verbindung aufgebaut.
  • Seite 702   Zertifikatsfehler: Das Ausstellerzertifikat ist nicht gültig bzw. unbekannt! Das Eaton easyE4 Root Zertifikat ist wahrscheinlich nicht erfolgreich installiert, siehe → "Wie kann ich die erfolgreiche Installation des Eaton easyE4 Root Zer- tifikates auf meinem PC/Tablet/Mobile überprüfen", Seite 704  ...
  • Seite 703 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.11 Sichere Kommunikation mit Zertifikaten Abb. 315: easyE4-Zertifikatskette 10.11.5 Eaton easyE4 Root Zertifikat gleichzeitig mit easySoft 8 installieren Dazu muss während der Installation von easySoft 8 die folgende Option mit Häkchen aktiviert werden: Installation des Eaton Zertifikats "easy Root CA V1.0"...
  • Seite 704 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.11 Sichere Kommunikation mit Zertifikaten Abb. 316: Installation easySoft 8 mit aktivierter Auswahl des Eaton easyE4 Root Zertifikat Im Verzeichnis C:\Program Files (x86)\Common Files\Ea- ton\easyRootCA wird die Datei easyRootCertV1.crt abgelegt und das Zertifikat easy Root CA V1.0 installiert.
  • Seite 705 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.11 Sichere Kommunikation mit Zertifikaten Klicken Sie die Schaltfläche Zertifikat installieren…. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 706 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.11 Sichere Kommunikation mit Zertifikaten Lassen Sie die Vorauswahl auf „Aktueller Benutzer“ stehen und klicken Sie Wei- ter. Wählen Sie die Option „Alle Zertifikate in folgendem Speicher“ Klicken Sie auf Durchsuchen…. Wählen Sie in der folgenden Auswahlbox „Vertrauenswürdige Stamm- zertifizierungsstellen“...
  • Seite 707 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.11 Sichere Kommunikation mit Zertifikaten Klicken Sie Weiter. Klicken Sie Fertig stellen. Sie erhalten die Meldung, dass der Importvorgang erfolgreich war. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 708 Starten Sie die Applikation bzw. den Webbrowser anschließend neu. Das Eaton easyE4 Root Zertifikat ist erfolgreich installiert. 10.11.7 Wie kann ich die erfolgreiche Installation des Eaton easyE4 Root Zertifikates auf meinem PC/Ta- blet/Mobile überprüfen Öffnen Sie eine Eingabeaufforderung (Kommandoshell) indem Sie in die Win- dowssuche den Befehl cmd eingeben.
  • Seite 709 Die erfolgreiche Installation des Zertifikates kann auch über den Browser geprüft werden. Öffnen Sie den Browser. Stellen Sie eine sichere Verbindung zum easyE4-Basisgerät her indem Sie HTTPS und die IP-Adresse des Gerätes eingeben, z.B. https://169.254.63.80.   Für die Verwendung des Webbrowsers EDGE gilt: Klicken Sie auf das Schloss in der URL Zeile des Browser >...
  • Seite 710 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.11 Sichere Kommunikation mit Zertifikaten Wählen Sie eines der Gerätezertifikate aus oder bleiben Sie auf dem Zertifikat "easy Root CA V1.0" Wechseln Sie in Register Details. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 711 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.11 Sichere Kommunikation mit Zertifikaten easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 712 NET stellt einen Verbund zur Kommunikation aus bis zu 8 Teilnehmern mit einem spe- ziellen Protokoll für die Geräteserie via Ethernet-Verbindung dar. Unter NET wird eine Ethernet / UDP basierte Kommunikation zwischen den easyE4- Geräten verstanden. Diese ist speziell für die Bedürfnisse des einfachen Daten- austausches zwischen den easyE4-Geräten konzipiert.
  • Seite 713 → Abschnitt "Uhrzeit und Datum einstellen", Seite 644 Kompatibilität zum easyNET Das easyNET der Geräteserie easy800 basiert auf einer eigenen CAN spezifischen Übertragung. Physikalisch können Geräte der Serie easy800 und easyE4 nicht ver- bunden werden. Bestehende *.e60-Programme können migriert werden zu *.e80-Programmen der easyE4-Geräteserie.
  • Seite 714 Modbus-TCP die Kommunikation steuert. Insgesamt können 10 NET-Verbünde (Verbund 1 bis 10) in einem Ethernet-Netzwerk betrieben werden. Das sind maximal 80 easyE4-Basisgeräte die untereinander kom- munizieren können. Operanden die innerhalb eines Verbundes von jedem Gerät verwendet werden kön- nen.
  • Seite 715 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.12 NET Verbund einrichten Dieses Prinzip gilt für alle Netzwerk-Merker in allen Datenformaten. Die Netzwerk Merker überlappen sich in den verschiedenen Datenformaten: N1-8 N9-16 N17- N25- N33-40 N41-48 N49-56 N57-64      ...
  • Seite 716 Im Offline-Betrieb reicht dazu die Konfiguration in der easySoft 8 auf der Regis- terkarte Ethernet aus, → Abschnitt "Ethernet-Verbindung herstellen und Programm oder Visualisierungsprojekt übertragen", Seite 117 Jedem easyE4-Basisgerät oder als Sonstiger NET-Teilnehmer dem Projekt zuge- fügten Teilnehmer wird eine NET-ID zugewiesen. Ansicht Projekt Abb.
  • Seite 717 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.12 NET Verbund einrichten Ansicht Projekt Abb. 319: Register NET zum jeweiligen Basisgerät im NET-Verbund NET-GROUP Zuweisen vom Verbund, der Gruppe für das ausgewählte Basisgerät. Stand alone-Betrieb vom Basisgerät ggf. mit E/A-Erweiterungen, kein NET-Verbund 1-10 mögliche NET-GROUP...
  • Seite 718 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.12 NET Verbund einrichten Bus-Delay Das Bus-Delay bestimmt die Zeit mit welcher der Teilnehmer am NET seine Daten zu den anderen Teilnehmern sendet. Das Bus-Delay muss an die Anzahl der Teilnehmer und die zu übertragenden Werte angepasst sein.
  • Seite 719 Der Webserver sorgt für zusätzlichen Komfort beim Einsatz des Steuerrelais easyE4 für den Benutzer. Mit dem Webserver kann über einen Webclient, also einen Web- browser, auf das Gerät so zugegriffen werden, als ob der Zugriff direkt am easyE4- Basisgerät erfolgen würde. Das Web bietet somit eine zusätzliche Schnittstelle zur Kommunikation an, wie ein zusätzliches HMI für das easyE4-Gerät.
  • Seite 720 Die Freigabe gilt für den Administrator und für alle definierten Benutzer gleichermaßen. Zugriffsschutz Anonymer Lesezugriff erlaubt Bei Aktivierung dieser Option ist der lesende Zugriff auf das easyE4-Basis- gerät durch jedermann erlaubt. Sobald der Webclient gestartet ist, werden die Inhalte ohne weitere Anmeldung angezeigt.
  • Seite 721 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.13 Webserver einrichten Ist diese Option mit Häkchen aktiviert, kann der betreffende Benutzer im Parameter Webclient über den Menüpunkt Katalog Anzeige im Remote-Display zum Menü PARAMETER gelangen und dort von Funktionsbausteinen die Bau- stein-Ein- und -Ausgänge parametrisieren.
  • Seite 722 Sobald Sie die Webserver-Funktion aktiviert haben, erscheint das Fenster Pass- wörter und Benutzernamen Webserver. Damit später über einen Webclient auf das easyE4-Basisgerät zugegriffen werden kann, muss sich ein Administrator am easyE4- Basisgerät anmelden können. Für die Anmeldung als Administrator ist ein Passwort notwendig.
  • Seite 723 Geben Sie einen Benutzer-Namen im Textfeld ein. Legen Sie ein Passwort im Textfeld fest. 10.13.2.2 Webserver-Anmeldetext festlegen Sind mehrere easyE4-Basisgeräte im Ethernet kann für jedes Gerät ein unter- schiedlicher Webserver-Anmeldetext vergeben werden. Der Webserver-Anmel- detext erscheint später im Anmeldefenster des Webclients. Er dient dort zur Überprüfung, ob es sich auch um das gewünschte Gerät handelt, mit welchem die...
  • Seite 724 Benutzer gleichermaßen. Zugriffsschutz Wählen Sie, ob ein anonymer Lesezugriff erlaubt ist. Bei Aktivierung dieser Option ist der lesende Zugriff auf das easyE4-Basisgerät durch jedermann erlaubt. Sobald der Webclient gestartet ist, werden die Inhalte ohne weitere Anmeldung angezeigt. Im Feld Benutzername finden Sie maximal zwei Benutzer, die Sie im Schritt Benutzer einrichten zuvor eingerichtet haben.
  • Seite 725 Falls Sie anschließend einen Benutzer oder sein Passwort ändern möchten, gelangen Sie durch Klick auf die Schaltfläche zum → "Fenster Passwörter und Benutzernamen Webserver", Seite 1 Die Einstellungen werden aktiv, sobald Sie das Projekt auf dem easyE4-Basisgerät abgespeichert haben. Siehe auch  ...
  • Seite 726 Der Webclient ist nach den Prinzipien von Responsive Design entwickelt und ermög- licht eine gute Anzeige für alle Anzeigegeräte wie Bildschirm, Laptop, Tablet und auch Smartphone. Bitte beachten Sie, dass jeder Zugriff auf easyE4-Basisgeräte von außen das Sicherheitsrisiko erhöhen kann. Beachten Sie deshalb die EATON Empfehlungen zur Produktsicherheit.
  • Seite 727 10.14 Webclient verwenden Webclient/ Start. Abb. 322: Webclient, gestartet Wir empfehlen, in Abhängigkeit vom verwendeten Protokoll, nur mit einer bestimm- ten Anzahl von Client-Programmen zur gleichen Zeit auf ein easyE4-Basisgerät zuzu- greifen:   https: 2 Client-Programme   http: ≤ 4 Client-Programme Mit Client-Programme sind Webclient oder JSON API gemeint.
  • Seite 728 Voraussetzung dafür ist, dass in Ansicht Projekt/Register Webserver/Bereich Zugriffsschutz die Option Anonymer Lesezugriff erlaubt mit Häkchen aktiviert ist. Der Webclient ist gestartet und Sie haben Zugriff auf das easyE4-Basisgerät. Wel- chen Umfang der Zugriff hat, hängt von der Konfiguration der Webserver-Funktion ab, die Sie in der Ansicht Projekt/Register Webserver/Bereich Zugriffsschutz fest- gelegt haben.
  • Seite 729 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.14 Webclient verwenden Grundsätzlich wird die Editierbarkeit von Feldern durch folgende Farben gekenn- zeichnet:   Grau: ausschließlich Lesezugriff   Blau: Lese- und Schreibzugriff Grundsätzlich werden die digitale Operanden durch folgende Farben gekenn- zeichnet:  ...
  • Seite 730 Startmenü Webclient mit den wichtigsten Informationen zum verbundenen Gerät. Anzeige Das Remote-Display wird im Arbeitsbereich angezeigt; Zugriff hat ausschließlich der Administrator. Es wir genauso bedient, wie das easyE4-Basisgerät selbst. Operanden Operanden können verändert werden. Der Administrator hat immer Schreibrechte auf die lokalen Operanden.
  • Seite 731 Abmelden des eingeloggten Benutzers. 10.14.3 Operanden aktualisieren Der Webclient fragt alle Daten der easyE4-Basisgeräte zyklisch in einem Intervall ab. Dieses Intervall wird als Zykluszeit Webclient bezeichnet und ist einstellbar. Stan- dardwert ist 450 ms. Die Daten werden im Speicherbereich des Webclient zeitweise abgespeichert.
  • Seite 732 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.14 Webclient verwenden 10.14.4 Anzeige In der Anzeige des Webclient kann das Tastenfeld genauso bedient werden, wie am Gerät selbst. Es wird empfohlen mit der Tastenkombination Alt+Umschalt ins Son- dermenü zu wechseln, anstelle der sonst üblichen Bedienung am Gerät mit der Taste Alt.
  • Seite 733 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.14 Webclient verwenden 10.14.5 Operanden Operanden zeigt im Arbeitsbereich die Zustände der lokalen Bit- und Wert-Ope- randen des Gerätes an. Abb. 325: Operanden easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 734 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.14 Webclient verwenden 10.14.6 NET Operanden NET Operanden zeigt im Arbeitsbereich die Zustände der lokalen NET Bit- und Wert-Operanden des Gerätes an oder die NET Bit- und Wert-Operanden der anderen NET-Teilnehmer. Die NET Bit- und Wert-Operanden der anderen NET-Teilnehmer werden über die Schaltfläche NET ID wählen selektiert.
  • Seite 735 Browser, PC, Webclient, Mobilgerät transportieren. Die Parameterliste kann maximal 18658 verschiedene Einträge umfassen. Um Anfra- gen an das easyE4-Basisgerät nicht unnötig zu verlängern, sollte die Parameterliste möglichst kurz gehalten werden. Zusätzlich werden Operanden der Parameterliste, die Ein- oder -ausgänge von Funk- tionsbausteinen sind durch einen roten Rahmen gekennzeichnet: zeigt an, dass der ausgewählte Operand der...
  • Seite 736 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.14 Webclient verwenden Abb. 327: Eigene Operanden Spalte Bedeutung Name In der Spalte Name kann ein beliebiger Operand eingegeben. Die kontextsensitive Suche unterstützt die Eingabe indem alle von easySoft 8 unterstützten Operanden ange- zeigt werden, welche den eingegebenen Text an beliebiger Stelle im Operanden oder auch im Kommentar enthalten.
  • Seite 737 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.14 Webclient verwenden Liste verwalten Spalte Bedeutung Datei auswählen Es kann eine zuvor exportierte Datei vom Typ JSON *.json importiert werden, welche die Parameterliste enthält. Keine ausgewählt Sobald eine Parameterliste geladen wurde, wird der Dateiname an dieser Stelle ange- zeigt.
  • Seite 738 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.14 Webclient verwenden 10.14.8 Diagnose Diagnose zeigt an, welche Diagnose-Operanden gesetzt sind und deren Bedeutung. Im Webclient entsprechen die in Spalte Bit aufgeführten Werte den Diagnose-Ope- randen. Weitere Informationen zu Diagnosemöglichkeiten siehe auch → "Dia- gnosemeldungen vom Betriebssystem", Seite 669.
  • Seite 739 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.14 Webclient verwenden 10.14.9 Einstellungen Die blau unterlegten Felder können editiert werden: Nur der Admin kann Änderungen an den Einstellungen vornehmen. Folgende Einstellungen können angezeigt werden:   Allgemeine Einstellungen   Netzwerk Einstellungen  ...
  • Seite 740 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.14 Webclient verwenden Abb. 330: Webclient Netzwerkeinstellungen 10.14.9.3 Email Einstellungen Der Admin kann Änderungen der Email Einstellungen des Mail-Servers vornehmen. Dabei handelt es sich um dieselben Parameter, die in der easySoft 8 Ansicht Pro- jekt/Register Email/Bereich Mail-Server Einstellungen projektiert werden.
  • Seite 741 Der Webserver bietet die Möglichkeit einer Anwendungsprogrammierschnittstelle JSON API (application programming interface). Über diese Schnittstelle kann ein beliebiges Programm auf die Daten der easyE4 zugreifen und diese verarbeiten, z.B. das Programm einer Enterprise Software. easySoft 8 ist nicht erforderlich. Die API kann in allen Hochsprachen verwendet werden, die eine Bibliothek für HTTP GetRe-...
  • Seite 742 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.14 Webclient verwenden Abb. 332: API-Schlüssel 10.14.9.5 Web Client Abb. 333: Web Client Anzeigethema auswählen   White - Die Oberfläche des Webclient wird hell dargestellt.   Dark- Die Oberfläche des Webclient wird dunkelgrau dargestellt.
  • Seite 743 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.14 Webclient verwenden Wird diese Option Inaktiv gestellt, wird das Anlegen einer Parameterliste ver- hindert. Der Menüpunkt Eigene Operanden im Katalog des Webclients erscheint nicht. Diese Option entspricht der Option Parameterliste aktiv in Ansicht Pro- jekt/Register Webserver, siehe auch→...
  • Seite 744 Des Weiteren können E-Mails an Empfänger versendet werden, wenn in dem jewei- ligen Programm ein Alarmbaustein konfiguriert ist. Da das Steuerrelais easyE4 selber keine Meldungen abgeben kann, wird mit der E- Mail-Funktion sichergestellt, dass zeitnah eine Benachrichtigung an die festgelegten Personen erfolgt.
  • Seite 745 ASCII-Code entspricht, mehr als ein Byte pro Zeichen benötigt wird. Mailserver-Einstellungen Im Bereich Mailserver Einstellungen sind die Verbindungsdaten zum Mailserver anzu- geben. Stimmen die Einstellungen nicht, können easyE4-Systemmeldungen nicht ver- schickt werden. Der Mailserver kann entweder mit einer IP-Adresse angegeben werden oder über den DNS-Namen (vorzugsweise).
  • Seite 746 Internet-Recherche nach <SMTP-Server> gefolgt von dem Mailserver; z.B. Yahoo, Googlemail, gmx. In jedem Fall muss beim Mailserver ein E-Mail-Konto eingerichtet sein. Soll easyE4 die E-Mail über das öffentliche Netz übertragen, ist bei einem Provider ein E-Mail- Konto einzurichten. Für das E-Mail-Konto sind die Login-Daten in den folgenden Fel- dern einzutragen:  ...
  • Seite 747 Verbindungsstecker fehlt oder dass easy Kommunikationsmodul spannungslos ist. Senden an Empfängergruppe Mit der ID wird die Empfängergruppe ausgewählt, an welche easyE4 beim Eintreten der definierten Auslöseereignisse E-Mails versenden soll. Ist die Empfängergruppe leer und enthält keine Empfänger, meldet die Plau- sibilitätskontrolle einen Fehler.
  • Seite 748 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.15 E-Mail-Funktion einrichten Beispiel: Email versenden mit easyE4 bei Betriebsartwechsel Im folgenden Beispiel soll ein easyE4-Basisgerät beim Wechsel der Betriebsart eine E-Mail versenden. IP: 192.168.0.2 IP: 192.168.0.1 E-Mail-Konto bei Gmail: Empfänger:    ...
  • Seite 749 Wechseln Sie in Ansicht Projekt/Register Ethernet. Wählen Sie im Auswahlfeld Modus die Option Statische IP-Adresse . Geben Sie die IP-Adresse des easyE4 Basisgerätes an, z.B. 192.169.0.2. Geben Sie die Subnetzmaske an, z.B. 255.255.255.0. Geben Sie im Feld Gateway die IP-Adresse des Routers an. Er stellt die Ver- bindung zwischen der easyE4 und dem öffentlichen Netz her.
  • Seite 750 Wählen Sie im Bereich die IP-Adresse des easyE4-Basisgerätes an, z.B. 192.168.0.2. Betätigen Sie die Schaltfläche Online. Wenn das Gerät Online ist, ändert sich die Darstellung der easyE4 auf der Arbeits- fläche. Betätigen Sie die Schaltfläche PC-> Gerät um das Programm auf das Gerät zu laden.
  • Seite 751 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.15 E-Mail-Funktion einrichten Schalten Sie die Zustandsanzeige ein über die Befehlsfolge Menüleiste Kom- munikation/Zustandsanzeige ein. Betätigen Sie die Schaltfläche RUN um das Programm zu starten. Ereignis auslösen und E-Mail versenden Betätigen Sie die Schaltfläche RUN um das Programm zu starten und um die Betriebsart des Gerätes zu ändern.
  • Seite 752 Nur mit Firmware-Version 2.00 oder höher möglich. Der Wert des Merkerwortes MW12 wird zu diesem Zeitpunkt ebenfalls mit versendet. Voraussetzungen: Sie haben ein Projekt mit dem Beispiel Email versenden mit easyE4 bei Betriebs- artwechsel angelegt. Um das Beispiel umzusetzen, gehen Sie folgendermaßen vor:...
  • Seite 753 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.15 E-Mail-Funktion einrichten Ansicht Programmierung/AL01 Abb. 338: Register Alarmbaustein mit Parametern des Beispiels und Programm FUP mit Alarmbaustein und P-Taste P01 P-Tasten aktivieren Wechseln Sie in Register Systemeinstellungen. Aktivieren Sie die Option P-Tasten mit Häkchen. Damit erlauben Sie für das Pro- gramm das Einlesen des Zustandes der P-Tasten am Gerät.
  • Seite 754 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.15 E-Mail-Funktion einrichten Beispiel für eine E-Mail: Von: myEasyE4@local <alarmeasye4@gmail.com> An: testuser1@eaton.com Betreff: [EXTERNAL] P1 pressed Hello, this is a free defined text with 160 letters per maximum and can be defined within functions block alarm AL;...
  • Seite 755 Kommunikationsmodule EASY-COM-... können mit einem easyE4-Basisgerät ab der Generation 05 eingesetzt werden. (Kennzeichnung auf dem Typenschild, → Seite 35) Für den Einsatz ist ggf. ein Update der Firmware am easyE4-Basisgerät erforderlich. Pro easyE4-Basisgerät wird nur eins der easy Kommunikationsmodule unterstützt.
  • Seite 756 Lean Solution-Strategie gleich mehrere signifikante Vorteile bie- tet: Mit SWD ist die I/O-Ebene direkt in die Schaltgeräte integriert. So kann easyE4 über SWD direkt auf die digitalen und analogen Daten von Befehlsgeräten bis zum Leistungsschalter zugreifen. Gateway und I/O-Ebene entfallen. Mit weniger Komponenten und gerin- gem Engineering-Aufwand schaffen Anwender so flexible Auto- matisierungslösungen.
  • Seite 757   DE L AL T ES C Abb. 340: Beispiel Steuerrelais easyE4 mit E/A-Erweiterungen und easy Kommunikationsmodul EASY- COM-SWD-… Um einen SWD-Strang aufzubauen und easyE4 als SWD-Koordinator zu installieren und zu betreiben werden die grundlegenden Kenntnisse aus den Dokumenten zu SmartWire-DT vorausgesetzt.
  • Seite 758 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.16 easy Kommunikationsmodule Eaton.com/documentation Eaton.com/easy easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 759 10.16.1.2 easy Kommunikationsmodul EASY-COM-SWD-… Das EASY-COM-SWD-… mit seiner Verbindung zum easyE4-Basisgerät stellt im SWD-Strang den SWD-Koordinator. Das EASY-COM-SWD-… kombiniert die Funktionalität einer easyE4 mit dem direkten Anschluss an das Kommunikationssystem SmartWire-DT. Das easy Kommunikationsmodul am Anfang des SWD-Strangs und verfügt über den Anschluss an die 8-polige SWD-Flachleitung, die innerhalb des Schaltschranks zum Anschluss der SWD-Teilnehmer verwendet wird.
  • Seite 760 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.16 easy Kommunikationsmodule  b. Test der angeschlossenen SWD-Teilnehmer  c. Anschluss an das Steuerrelais easyE4 Grundlegende Informationen zum Einbau des EASY-COM-SWD-… entnehmen Sie dem Kapitel Installation zu den Themen:   → "Einbauposition", Seite 54  ...
  • Seite 761 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.16 easy Kommunikationsmodule   Übersteigt der Strombedarf der angeschlossenen Schaltgeräte den bereitgestellten Wert von 3 A bzw. 2 A, so muss ein Powerfeed- Modul EU5C-SWD-PF1-1 oder EU5C-SWD-PF2-1 im SWD-Strang projektiert werden. Für EASY-COM-SWD-… verwenden Sie einen Leitungsschutz (F1) von mindestens 3 A (T).
  • Seite 762 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.16 easy Kommunikationsmodule SWD-Strang an Buchse SWD OUT anschließen Das EASY-COM-SWD-C1-Modul besitzt einen SWD OUT-Anschluss. Der SWD OUT-Anschluss ist nicht galvanisch getrennt von der Ver- sorgungsspannung POW. VORSICHT VOR BESCHÄDIGUNG GERÄTE SWD-Strang nur im spannungslosen Zustand in das easy Kommunikationsmodul einstecken oder abziehen.
  • Seite 763 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.16 easy Kommunikationsmodule ≧ 2 s SWD4-8MF2 SWD4-...LF-... Abb. 343: EASY-COM-SWD-… anschließen 1. Schließen Sie die SWD-Flachleitung an der Buchse SWD-OUT an. 2. Schalten Sie die Versorgungsspannung ein. 3. Konfigurieren Sie den SWD-Strang...
  • Seite 764 Die Status-LEDs der angeschlossenen SWD-Teilnehmer blinken. Die SWD-LED am EASY-COM-SWD-… beginnt grün zu blinken. Alle SWD-Teilnehmer werden adressiert. Der physische Aufbau des SWD-Strangs wird im easyE4 remanent als Soll-Kon- figuration gespeichert. Die SWD-LED am EASY-COM-SWD-… leuchtet grün. Laden Sie das easySoft 8-Projekt.
  • Seite 765 Blinken, 1 Hz Grün, Spannungsversorgung in Ordnung, Betriebsart STOP Blinken, 3 Hz kein Datenaustausch zwischen EASY-COM-SWD-… und easyE4 z.B. Verbindungsstecker nicht gesteckt oder defekt oder easyE4 ausgeschalten Grün, Gerät wartet auf Firmware Update Blinken, 10 Hz Grün, Firmware Update aktiv Blinken, 0,5 Hz LED Config am EASY-COM-SWD-…...
  • Seite 766 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.16 easy Kommunikationsmodule LED SWD am EASY-COM-SWD-… Zeigt, ob der physikalische Aufbau des SWD-Strangs mit der im easyE4 gespei- cherten Soll-Konfiguration übereinstimmt. Keine Soll-Konfiguration vorhanden Rot, Dauerlicht   Kurzschluss auf der 15 V -Spannungsversorgung.
  • Seite 767 Ablauf der Datenübertragung steuern. Im Weiteren wird dieses Kommunikationsmodul SWD-Koordinator genannt. Sobald ein SWD-Koordinator an der linken Seite des easyE4-Basisgerätes in der Pro- jektansicht gezogen wird, wird der Katalog um das Register "SWD" erweitert. Dieses Register bietet einen Gerätekatalog aus dem Sie alle erforderlichen SWD-Teilnehmer nacheinander auf die Arbeitsfläche ziehen und so ein Projekt mit einem SWD-Strang...
  • Seite 768   und die Option STOP bei SWD-Fehler ist im *.e80-Projekt aktiviert, wird das easyE4-Basisgerät sofort in den Betriebszustand STOP gesetzt und die Aus- gänge der fehlerhaften SWD-Teilnehmer werden abgeschaltet. Ist die Option STOP bei SWD-Fehler ist im *.e80-Projekt nicht aktiviert bleibt das easyE4-Basisgerät im Betriebszustand RUN.
  • Seite 769 Anforderung des Modbus RTU Masters . Damit ist eine Modbus RTU Kommunikation auch zwischen mehreren easyE4-Basis- geräten möglich. Abb. 345: Übersicht: easyE4 als Modbus RTU Master kommuniziert mit DE1, DC1, DG1, DA1, easyE4 als Modbus RTU Slave und anderen Geräten easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 770 Die Länge des Busses sollte 600 m nicht übersteigen. Stichleitungen werden nicht empfohlen. Die Kombination aus Steuerrelais easyE4 und Kommunikationsmodul EASY-COM- RTU-… stellt bis zu 224 digitale Operanden (112 Eingänge, 112 Ausgänge) und bis zu 88 analoge Operanden (44 Eingänge, 44 Ausgänge) bereit, die zugeordnet werden können.
  • Seite 771 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.16 easy Kommunikationsmodule 10.16.2.1 easy Kommunikationsmodul EASY-COM-RTU-… Die externe Spannungsversorgung (24V DC) wird an einer der zwei POW-Klemme von EASY-COM-RTU-… angeschlossen und ist gegen Verpolung geschützt. Das Modbus RTU Netzwerk wird an die RS-485 Klemmen COM, B+, A- am EASY- COM-RTU-…-Modul angeschlossen.
  • Seite 772 10.16 easy Kommunikationsmodule Die Installation einer Modbus RTU Kommunikation betrifft folgende Bereiche und wird ausgeführt in der Reihenfolge:  1. mechanische Montage des Moduls, Verbindung zum easyE4-Basisgerät stecken  2. Anschluß der Modbus RTU-Signalleitungen an den Anschlussklemmen am EASY- COM-RTU-…-Modul  3. Anschluß der Spannungsversorgung  4.
  • Seite 773 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.16 easy Kommunikationsmodule Verdrahtung Setzen Sie abgeschirmte, verdrillte Zwei/Drahtleitungen ein. Die Signale B+(D1) und A-(D0) müssen an verdrillte Adernpaare ange- schlossen werden. Die Abschirmung muss an einer Stelle mit der Schutzerde verbunden sein.
  • Seite 774 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.16 easy Kommunikationsmodule Spannungsversorgung anschließen Für EASY-COM-RTU-… verwenden Sie einen Leitungsschutz (F1) von mindestens 1A. Versorgungsspannung 24 V DC F1 ≧ 1 A  +24 V 0 V Abb. 348: Spannungsversorgung EASY-COM-RTU-… anschließen Tab.
  • Seite 775 Der Leistungsschalter oder die Sicherungen müssen mindestens für den Spannungsbereiches des EASY-COM-RTU-…-Moduls 24 V (-15/+20%) (SELV)- spezifiziert sein. Die Inbetriebnahme ist nur mit der Programmiersoftware easySoft möglich. Die Konfigurationsprüfung erfolgt bei jedem Einschalten der Spannungsversorgung und nach dem Übertragen von Projekten auf das Steuerrelais easyE4. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 776 LED Config am EASY-COM-RTU-… Zeigt, ob die definierte Projekt-Konfiguration übertragen wurde Keine Projekt-Konfiguration im EASY-COM-RTU-… vorhanden, d.h. es wurde kein Projekt vom easyE4-Basisgerät beim Einschalten empfangen, oder die alte Projekt-Konfiguration wurde durch einen Benutzerbefehl gelöscht Rot, Ungültige Projekt-Konfiguration wird vom easyE4-Basisgerät empfangen Dauerlicht Grün,...
  • Seite 777 Durch den Einsatz des Kommunikationsmoduls EASY-COM-RTU-… kann easyE4 zu anderen Geräten eine Modbus RTU Kommunikation aufbauen. Wird ein Modbus RTU Master an der linken Seite des easyE4-Basisgerätes in der Pro- jektansicht gezogen, kann easyE4 mit bis zu 32 Modbus RTU Slaves kommunizieren .
  • Seite 778 Ist im easySoft 8-Projekt das Kontrollkästchen "Stop on RTU Error" aktiviert, geht das easyE4-Setup in den STOP-Modus. Ist das Kontrollkästchen nicht aktiviert, stoppt nur das EASY-COM-RTU-…-Modul im Feldbus-Fehlerzustand und das easyE4-Setup läuft weiter im RUN-Modus. (Es hat kei- nen Einfluss auf Modbus RTU Teilnehmer..) easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 779 Geräte-Uhr zur Laufzeit stellen ab Firmware Version 1.21: → Seite 800; ab Version 7.30 ist diese Option abwählbar mit der easySoft 8, easyE4 kann in ein und demselben Projekt als Modbus TCP Client und gleichzeitig als Modbus TCP Server projektiert werden.
  • Seite 780 Abb. 350: Eine easyE4 als Modbus TCP Server bedient zwei Modbus TCP Clients Wenn eine easyE4 als Modbus TCP Client maximal vier Modbus TCP Server steuert und jeder Modbus TCP Server eine Antwortzeit von 30 ms hat, dann kann easyE4 die Anforderungen parallel versenden und die Antworten die parallel eintreffen direkt verarbeiten.
  • Seite 781 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.17 Modbus TCP Abb. 351: Eine easyE4 als Modbus TCP Client steuert vier Modbus TCP Server 10.17.1 easyE4 als Modbus TCP Client Nur mit easySoft Version 7.30 oder höher möglich. Nur mit Firmware-Version 1.30 oder höher möglich.
  • Seite 782 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.17 Modbus TCP Modbus TCP mit diesen Servern kommunizieren. Modbus TCP Server können Auto- matisierungskomponenten sein , die im Wesentlichen eigenständig regeln oder arbei- ten und den Modbus TCP Client gelegentlich mit Statusdaten zur Anzeige oder Statistik bedient.
  • Seite 783 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.17 Modbus TCP Abb. 353: Register Geräteinformationen easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 784 Hier wird die IP-Adresse des Modbus TCP Server eingestellt. Standardmäßig vor- eingestellt ist: 0.0.0.0. Die IP-Adresse muss denselben Netzwerkteil haben, wie der Modbus TCP Client, also das easyE4-Basisgerät, siehe auch → "Grundsätzliches zur Vergabe von IP-Adressen", Seite 117 DNS-Name Diese Option bewirkt, dass easyE4 als Modbus TCP Client für die Kommunikation den Modbus TCP Server über einen DNS-...
  • Seite 785 überschreitung nicht aktiviert, wird der Wert beibehalten, der zuletzt vom Server bzw. Slave übermittelt wurde. Ist die Option aktiviert, setzt easyE4 den Operand auf den Initialzustand „0“ zurück. Für den Zyklischen Datenverkehr wird die minimale Aktualisierungrate in Spalte Update-Rate in Register Zyklische Daten für jeden Funktionscode festgelegt.
  • Seite 786 Modbus Server/Slave übertragen werden. Ohne eine aktivierte Option Auto-Dekrement auf alle Adressen würde beispielsweise die Adresse 1 von der easyE4 ausgesandt, beim Modbus Server/Slave die Adresse 2 der Modbus Map anwählen, sofern der Modbus Server/Slave ein Gerät mit einer Adressierung ab der Startadresse 1 wäre.
  • Seite 787 Standardmäßig wird die letzte Modbus TCP Server Antwort auf die Anforderung den Operanden easyE4zugewiesen und bis zur nächsten Anforderung behalten. easyE4 als Modbus TCP Client sendet die Anforderung an das ausgewählte Modbus TCP Server Modul. Der ausgewählte Funktionscode bestimmt, ob easyE4 liest oder schreibt, ob es ein oder mehrere Elemente sind und ob die Elemente vom Datenformat BIT oder WORT sind.
  • Seite 788 100 [ms] eingestellt. Der Wert kann in Schritten von 10 [ms] verändert werden. Die Update-Rate sollte nicht zu klein gewählt werden, damit die Kom- munikationslast für den Modbus TCP Server nicht zu hoch wird. Es gilt zu bedenken, dass die realen Zeitabstände je nach Auslastung des easyE4-Basisgerätes davon abweichen können. Funktionscode Die folgenden Funktionscodes unterstützt easyE4 als Modbus TCP Client:...
  • Seite 789 E/A-Punkten des Modbus TCP Server Moduls zugeordnet. Entsprechend der gewählten Operanden-Klasse stehen sie im Register Zugeordnete Operanden in den dortigen Unterregistern zur Verfügung: Biteingänge, Bitausgänge, Analogeingänge, Analogausgänge oder Diagnosemelder. Der Anwender kann sie anschließend im Register Zugeordnete Operanden den Operanden des easyE4-Basisgerätes zuord- nen. Verfügbare Operandenklassen I, ID...
  • Seite 790 Register Zugeordnete Operanden. Wird als Operanden-Klasse IA32 ausgewählt, werden zwei aufeinanderfolgende Register beginnend mit der Startadresse 40 zu einem 32 BIT großen Prozesswert zusammengefasst. Er kann dem Operanden eines Analog-Eingangs des easyE4-Basis- gerätes zuordnet werden im Register Zugeordnete Operanden.  ...
  • Seite 791 Für Funktionscodes mit Anforderung Read heißen die E/A-Punkte Rxx. Für Funktionscodes mit Anforderung Write heißen die E/A-Punkte Wxx. Auf der rechten Seite sind die Operanden des easyE4-Basisgerätes angezeigt. Um die E/A-Punkte im Programm verwenden zu können, müssen die E/A-Punkte des Modbus TCP Server Moduls Operanden des easyE4-Basisgerätes zugeordnet wer-...
  • Seite 792 Parameter aus Register Erweiterungsparameter des Originals mit kopiert und ein- gefügt. Zugeordnete Operanden des Originals werden nicht mitkopiert.   Wird ein easyE4-Basisgerät mit Modbus Kommunikationsmodul kopiert und ein- gefügt, wird die gesamte Modbus TCP Konfiguration übernommen und eingefügt, inklusive Erweiterungsparameter und Zugeordneten Operanden.
  • Seite 793 10.17.2 easyE4 als Modbus TCP Server Nur mit easySoft 8 möglich. Das easyE4 Basisgerät wird als Modbus TCP Server aktiviert, indem in Pro- jektansicht/Register Modbus-Server die Option Modbus TCP Server aktiv mit Häk- chen gesetzt wird und die Daten für eine Modbus TCP Kommunikation freigegeben werden.
  • Seite 794 Lesen und Schreiben mehrerer Aus- ding Registers gangsregister 1) In easyE4 nur bei Modbus TCP Clients oder Modbus RTU Master verfügbar Für jede der oben aufgeführten Funktionsbeschreibungen gibt es 2 wesentliche Pro- tocol Data Units (PDUs).  1. Request-PDU (Modbus TCP Server muss diese empfangen)  a.
  • Seite 795 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.17 Modbus TCP Im Folgenden werden für jede der oben genannten Funktionsbeschreibungen die ent- sprechenden Request & Response Funktionscodes beschrieben. Read Coils 0x01: Diese Funktion liest ab einer gegebenen Start-Adresse eingegebene Anzahl Bit-Aus- gänge und gibt das Ergebnis Byteweise zurück (8 Ausgänge / Byte)
  • Seite 796 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.17 Modbus TCP Tab. 137: Request-PDU Funktionscode 1 Byte 0x02 ;Read Discrete Inputs Start-Adresse 2 Byte Muss immer 1 kleiner gewählt werden als gewünschter Start-Eingang (0 basiert) Anzahl der Aus- 2 Byte 1 bis 2000 (0x7D0) gänge...
  • Seite 797 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.17 Modbus TCP Read Holding Registers 0x03: Die Funktion 0x03 liest interne Register (z.B Merker-Worte in der easyE4) wortweise aus. Tab. 139: Request-PDU Funktionscode 1 Byte 0x03 ;Read Holding Registers Start-Adresse 2 Byte Muss immer 1 kleiner als der Start-Eingang gewählt wer-...
  • Seite 798 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.17 Modbus TCP Read Input Registers 0x04: Die Funktion 0x04 liest die Register der Analog-Eingänge wortweise aus. Der Modbus-Client behandelt 2 Byte als ein Eingabe-Register. Um einen Analog-Eingang von 32 Bit abzufragen muss man also 2 Eingabe-Register in Folge abfragen.
  • Seite 799 (→ Abschnitt "Write Single Registers 0x06:", Seite 795 Request-PDU) Response ist also identisch mit dem zugehörigen Request und dient nur als Bestä- tigung. Write Multiple Registers 0x10: Die Funktion schreibt n * 16 Bit in N Register ((Netz-)Merker-Worte in der easyE4) Tab. 144: Request-PDU Funktionscode 1 Byte 0x10 ;Write Multiple Registers...
  • Seite 800 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.17 Modbus TCP  3. Analyse der Byte Anzahl  4. Schreiben der Merker-Worte in die Zielregister Wenn die Werte erfolgreich geschrieben wurden, erfolgt die Response. Diese enthält den Funktionscode, die Startadresse und die Register-Anzahl aus dem Request (→...
  • Seite 801 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.17 Modbus TCP Exception Code 04 = (Fehler im Server) n.a.** *Für eine Fehlermeldung ist es ausreichend, wenn nur eine der angeforderten Adres- sen nicht freigegeben oder ungültig ist. **Ein Read liefert immer konsistente Daten aus dem Abbild, da diese durch Sema- phoren von anderen Modulen geschützt werden.
  • Seite 802 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.17 Modbus TCP Sollte kein Analog-IO physikalisch vorhanden sein (z.B. Smart Module Analog IO fehlt oder defekt), wird trotzdem das Abbild (Werte sind 0) an den Client geliefert. Keine Prüfung, Keine Fehlermeldung. *Für eine Fehlermeldung ist es ausreichend, wenn nur eine der angeforderten Adres- sen nicht freigegeben oder ungültig ist.
  • Seite 803 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.17 Modbus TCP Es dürfen nur dann Werte geschrieben werden, wenn alle geforderten Adressen gül- tig bzw. freigegeben sind. *Für eine Fehlermeldung ist es ausreichend, wenn nur eine der angeforderten Adres- sen nicht freigegeben oder ungültig ist.
  • Seite 804 Geräte-Uhr zur Laufzeit stellen Ab Firmwareversion 1.21. easyE4 als Modbus TCP Server projektiert, stellt über eine Modbus TCP Daten- kommunikation via Funktionscodes Datum und Zeit der Geräte-Uhr zur Verfügung. easyE4 befüllt diese Register automatisch mit den aktuellen Daten aus der Geräte- Uhr.
  • Seite 805 Touch Displays oder HMI's als Bedientableau zur Verfügung. Diese Displays bieten eine kostengünstige Lösung zur dezentralen Visualisierung. 10.18.1 easyE Remote Touch Display Mit dem easyE Remote Touch Display easyE4 (RTD) in der Standard- und Advanced- Variante steht Ihnen erweiterte Visualisierungslösungen für das Steuerrelais easyE4 zur Verfügung.
  • Seite 806 . Das Editieren von Timer-Funktionsbausteinen ist über das easyE RTD Advanced möglich. Voraussetzung für diese Visualisierung ist neben einer Visualisierungsprojektdatei auf dem easyE RTD Advanced, ein Steuerrelais easyE4 ab Generation 08 mit Firm- ware ≥ V2.10, welches diese Visualisierung unterstützt.  ...
  • Seite 807 Die Kommunikation zwischen EASY-E4-... und HMI Touchdisplays erfolgt über Mod- bus-TCP. Für GALILEO-Nutzer Es ist vorteilhaft, die Systemzeit nicht zyklisch einzustellen. Eaton empfiehlt daher, das Bit 11.1 im 1. Word der Systemvariablen Con- trol nicht dauerhaft zu setzen.   Eine Übersicht der verfügbaren Displays ist unter Zubehör gelistet.
  • Seite 808 10. Kommunikation easyE4 Verbindung zu anderen Geräten 10.18 Komfortable Visualisierung für easyE4 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 809 11. Störungen 11. Störungen In diesem Abschnitt werden Ihnen Hinweise zum Umgang mit den easyE4 gegeben, sollte dieses sich nicht wie erwartet verhalten. Störung Ursache Abhilfe Basisgerät bootet nicht Versorgungsspannung liegt nicht an Zuleitung kontrollieren. Gerät einschalten. Display bleibt oder wird dunkel Hintergrundbeleuchtung ist aus-...
  • Seite 810   TEST: EEPROM Nur beim ersten Einschalten   TEST: CLOCK   UPDATE ERROR Die gewählte Betriebssystemdatei „*.FW“ Die zum Erweiterungsgerät passt nicht zum ausgewählten easyE4- gehörende Betriebssystemdatei Erweiterungsgerät. „*.FW“ auf der microSD aus- wählen Daueranzeige       ERROR: EEPROM Der Speicher für die remanenten Werte...
  • Seite 811 11.2 Situationen bei der Programm-Erstellung Erklärung Abhilfe Situationen bei der Programm-Erstel- lung Kontakt- oder Spu- easyE4-Gerät läuft in der Betriebsart RUN Betriebsart STOP wählen leneingabe im Programm nicht möglich Schaltuhr schaltet zu Uhrzeit oder Schaltuhr-Parameter stehen nicht Uhrzeit und Parameter prüfen falschen Zeiten...
  • Seite 812 ANLAUF RUN bei easyE4 ist deaktiviert. ANLAUF RUN im Menü SYSTEM Betriebsart STOP OPTIONEN aktivieren. Die Kontakte der Funk- Die Anzeige von easyE4 wird zu oft auf Zwi- Ignorieren Sie diesen Teil der tionsbausteine BC (Daten- schenstände aktualisiert, obwohl die Kon- Stromflussanzeige.
  • Seite 813 Sie haben bei einem NET-Teilnehmer das Programm und damit seine NET-Kon- figuration gelöscht. Konfigurieren Sie das NET über Teilnehmer 1 neu.   Sie haben einen bestehenden NET-Teilnehmer ausgebaut und durch ein nicht parametriertes Gerät ersetzt. Blinkend NET im störungsfreien Betrieb. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 814 Ein Spannungsabfall oder das Entfernen der microSD-Speicherkarte während diese beschrieben wird, kann zu Datenverlust oder zur Zer- störung der microSD-Speicherkarte führen. microSD-Karte nur in spannungslosem Zustand in das easyE4 ein- setzen. Vermeiden Sie das Schreiben auf microSD-Karte in hoher Frequenz:  ...
  • Seite 815 11. Störungen 11.5 Störungen in Verbindung mit der microSD-Speicherkarte Entfernen Sie die microSD-Karte nur in spannungslosem Zustand des easyE4 Stellen Sie vor dem Ausschalten sicher, dass keine Software eine microSD-Karte beschreibt. Weitere, mögliche Ursachen für den Code 33028, 33032, 33153 und 33154:  ...
  • Seite 816 11. Störungen 11.5 Störungen in Verbindung mit der microSD-Speicherkarte easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 817 Für Reparaturen wenden Sie sich bitte an Ihren Lieferanten oder an den technischen Support. VORSICHT ZERSTÖRUNG Das easyE4 darf ausschliesslich durch den Hersteller oder eine von ihm bevollmächtigte Stelle geöffnet werden. Betreiben Sie das Gerät nur mit vollständig verschlossenem Gehäuse. Verwenden Sie für den Transport die Original-Verpackung.
  • Seite 818 Sie vor der Inbetriebnahme das Gerät sich der Raum- temperatur angleichen. Das Gerät nicht der direkten Wärmestrahlung von Heizgeräten aussetzen. Für den Transport und die Lagerung der easyE4 müssen die Umgebungsbedingungen erfüllt sein. Die max. Umgebungstemperatur für die Lagerung und den Transport darf den spe- zifizierten Wert nicht übersteigen:...
  • Seite 819 12.3.2 Entsorgung Gebot! Führen Sie die Wertstoffe dem örtlichen Wertstoffkreislauf zu. Nicht mehr benutzte easyE4 müssen nach den örtlich geltenden Vorschriften fachgerecht entsorgt werden oder an den Hersteller oder Vertrieb retourniert werden. Informieren Sie sich unter: Eaton.com/recycling Verwendete Materialien Verpackung...
  • Seite 820 12. Instandhaltung 12.3 Lagerung, Transport und Entsorgung easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 821 A.2 Zulassungen und Normen A.3 Technische Daten A.3.1 Datenblätter A.3.2 Übersichten ausgewählter Merkmale A.4 Speicherbedarf Funktionsbausteine A.5 Weitere Nutzungsinformationen A.5.1 Dokumente A.5.2 Download Center, Eaton Online-Katalog A.5.3 Produktinformation A.5.4 Produktschulungen A.5.5 Community A.5.6 Cyber Security A.5.7 Links im Internet A.6 Beispielprogramme...
  • Seite 822 Abb. 364: Abmessungen in mm (Inch) Basisgeräte EASY-E4-...-12...C1(P) Breite x Höhe x Tiefe 71,5 mm x 90 mm x 58 mm (2,81" x 3,54" x 2.28") (ohne Stecker) Gewicht siehe Datenblatt zum Gerät je nachTyp unterschiedlich zwischen 139 gr bis 230 gr easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 823 Abb. 365: Abmessungen in mm (Inch) Basisgeräte EASY-E4-...-12...CX1(P) Breite x Höhe x Tiefe 71,5 mm x 90 mm x 58 mm (2,81" x 3,54" x 2.28") (ohne Stecker) Gewicht siehe Datenblatt zum Gerät je nachTyp unterschiedlich zwischen 139 gr bis 230 gr easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 824 Abb. 366: Abmessungen in mm (Inch) Erweiterungen 4TE Breite x Höhe x Tiefe 71,5 mm x 90 mm x 58 mm (2,81" x 3,54" x 2.28") (ohne Stecker) Gewicht siehe Datenblatt zum Gerät je nachTyp unterschiedlich zwischen 139 gr bis 230 gr easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 825 Abb. 368: Abmessungen in mm (Inch) Breite x Höhe x Tiefe 35 mm x 90 mm x 58 mm (1,38" x 3,54" x 2.28") (ohne Stecker) Gewicht siehe Datenblatt zum Gerät je nachTyp unterschiedlich zwischen 79 gr bis 232 gr easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 826 57.6 mm (2.27") Abb. 370: Abmessungen in mm (Inch) Erweiterungen 2TE Breite x Höhe x Tiefe 35 mm x 90 mm x 58 mm (1,38" x 3,54" x 2.28") (ohne Stecker) Gewicht 87 gr EASY-COM-SWD-C1 82 gr EASY-COM-RTU-M1 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 827 Die folgenden Angaben sind gültig für alle easyE4-Geräte. Zulassungen und Deklarationen UL File No. E205091, Volume 4 Typen-Zulassung für das easyE4 easyE4 sind konform zu den erforderlichen Richtlinien der Europäischen Union (EU) und sind durch das CE-Kennzeichen gekennzeichnet. NEMA easyE4 ist konform zu den erforderlichen Richtlinien von Nordamerika Marine Approbation DNV·GL Certificat No.
  • Seite 828 Anhang A.2 Zulassungen und Normen UL-Approbation Zulassungsbescheid (Notice of Authorization-NoA) für die Bewertung der easyE4: UL File No. E205091, Volume 4.   Ein-/Aus- ab HW-Revi- ab HW-Revi- Basisgeräte sion sion gangserweiterungen EASY-E4-UC-12RC1 EASY-E4-UC-16RE1 EASY-E4-UC-12RC1P EASY-E4-UC-16RE1P EASY-E4-UC-12RCX1 EASY-E4-UC-8RE1 EASY-E4-UC-12RCX1P EASY-E4-UC-8RE1P EASY-E4-DC-12TC1...
  • Seite 829 197511 EASY-E4-UC-16RE1P   197513 EASY-E4-DC-16TE1P 197514 EASY-E4-AC-8RE1P     197515 EASY-E4-AC-16RE1P     mit Analog-Eingängen mit Temperatur-Eingänge   197516 EASY-E4-DC-6AE1P   197517 EASY-E4-DC-4PE1P easy Kommunikationsmodule für Steuerrelais easyE4 mit Anschlusstechnik Schraubklemmen SmartWire-DT Modbus-RTU   199452 EASY-COM-SWD-C1 199453 EASY-COM-RTU-M1   easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 830 Anhang A.3 Technische Daten Zubehör KatalogNr. und Typ Beschreibung 198513 XV-102-AO-35TQRB-1E4 3,5 Zoll Touchdisplay für easyE4, 24 V , TFTcolor, QVGA 320 x 240 Pixel, Ethernet 199734 XV-102-A3-57TVRB-1E4 5,7 Zoll Touchdisplay für easyE4, 24 V , TFTcolor, VGA 640 x 480 Pixel, Ethernet...
  • Seite 831 Geräten aufgeführt. EASY-E4- UC-12RC1(P) DC-12TC1(P) AC-12RC1(P) 12RCX1(P) 12TCX1(P) 12RCX1(P) Grundfunktion Steuerrelais, erweiterbar mit Ein-/Ausgangserweiterungen der Serie easyE4, vernetzbar über Ethernet-Buchse Echtzeituhr Display Monochrom Monochrom Monochrom mit Tastatur 6 x 16 Zeilen 6 x 16 Zeilen 6 x 16 Zeilen...
  • Seite 832 ± 2 s/Tag (± 0.2 h⁄Jahr) der Echtzeituhr je nach Umgebungstemperatur sind Schwankungen bis zu ± 5 s/Tag (± 0.5 h⁄Jahr) möglich Die volle Aufladung des Superkondensators wird erreicht, wenn das easyE4-Gerät 24 Stunden mit Spannung versorgt wird. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 833 Funkentstörung nach EN 61000-6-3 Klasse B Burst Impulse nach IEC/EN 61000-4-4 Versorgungsleitungen: 2 kV Signalleitungen: 2 kV energiereiche Impulse (Surge) nach IEC/EN 61000-4-5 1 kV (Versorgungsleitungen symmetrisch) 2 kV (Versorgungsleitungen unsym- metrisch) Einströmung nach IEC/EN 61000-4-6 10 V easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 834 +12 mindestens pro Interrupt-Programm     +12 mindestens pro Interrupt-Programm     +12 mindestens pro Interrupt-Programm                                                 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 835 Bausteinplan keinen zusätzlichen Speicher benö- tigt. Die folgenden Angaben wurden mit der Programmiermethode KOP/FUP ermittelt. Tab. 147: Speicherbedarf FB CP CP - Vergleicher Beschaltet mit   Speicherbedarf Baustein-Ein-/Aus- Operand   Bytes gänge CP (unbeschaltet)         easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 836 Anzeige- und Eingabeelementen und deren Textinhalten. Jedes Anzeige - und Ein- gabeelement verbraucht selbst Speicher. Die Texte, die dafür zur Auswahl stehen, benötigen zusätzlichen Speicher. Identische Texte in mehreren Anzeige - oder Ein- gabeelement erfordern aufgrund von Komprimierungstechniken kaum zusätzlichen Speicherbedarf. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 837 + 4 pro Wert + 2 pro Textzeichen Datum- und Zeitanzeige DZ Wochentag Zeitrelaiswertanzeige   Eingabeelemente Werteingabe Rastender Taster Meldungstextauswahl (ohne text)     + pro Text mit 16 Zeichen Datum- und Zeiteingabe Zeitrelaiswerteingabe 1) eventuell geringerer Speicherbedarf, wenn Optimierung möglich easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 838 Aufbau, Projektierung, Installation, usw. der einzelnen SWD-Teilnehmer Handbuch SmartWire-DT Teilnehmer IP20 MN05006001Z MN120006 Handbuch SmartWire-DT Teilnehmer IP67 Handbuch EMS2… Elektronischer Motorstarter mit SWD MN120008 Handbuch SmartWire-DT für Motor Control Center (MCC) MN120009 Handbuch PowerXL™ DX-NET-SWD MN04012009Z Montageanweisung SWD4-… IL04716001Z easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 839 Anhang A.5 Weitere Nutzungsinformationen A.5.2 Download Center, Eaton Online-Katalog Mit der Eingabe "easy" bzw. "SWD" in das Suchfeld auf der Eaton - Internet-Seite gelangen Sie gezielt zu dieser Produktgruppe aus dem Bereich Automatisierung, Steuern und Visualisieren. Über das Datenblatt stehen unter Dokumentationen verschiedene Publikationen zum Download bereit.
  • Seite 840 Anhang A.5 Weitere Nutzungsinformationen A.5.7 Links im Internet feldbusse.de/ModbusTCP/modbustcp_protokoll.shtml easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 841 übertragen werden, wenn die easySoft 8 lizenziert wurde. Anwendungsbeispiel easyE4_Lauflicht_EDP.e80 Aufgabenstellung Mit der easyE4 sollen vier Lampen der Reihe nach ein- und wieder ausgeschaltet werden. Erst von der ersten Lampe bis zur vierten danach umgekehrt von der vierten bis zur ersten u.
  • Seite 842 Schalter S4 (Lauflichtgeschwindigkeit) 2. Ausgänge: Lampe H1 Lampe H2 Lampe H3 Lampe H4 3. Parameter: schnelle Impulsgeschwindigkeit (0,30 sek.) mittlere Impulsgeschwindigkeit (0,60 sek.) langsame Impulsgeschwindigkeit (1 sek.) C1-C4 Anzahl der Impulse Einschaltzeiten Lauflicht Abb. 371: Schaltplan easyE4 Lauflicht easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 843 Anwenderbaustein grün 596, 599 zum Hochgeschwindigkeitszähler CH Anwenderbausteine zum Inkrementalwertzähler CI vergleichen Analoge Signale Anzeige- und Eingabeelemente Analogwertevergleich Anzeige-Priorität API-Schlüssel BV - Boolsche Verknüpfung AR - Arithmetik Ändern Archiv Anwenderbaustein Kontakte und Spulen Arithmetik Verbindungen Astronomische Uhr ANLAUF KARTE easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 844 Beispiel DL als Ringpuffer Bootprogramm festlegen 128, 132 Beleuchtung Bremsrampe Benutzer einrichten Bremssequenz Beschädigung Broadcast Modbus RTU Beschreibung BT - Block-Transfer Bestimmungsgemäße Verwendung Bus-Delay 624, 714 Betrieb BV - Boolsche Verknüpfung störungsfrei Betriebs-Sequenz Impulsausgabe C - Zählrelais Carry 304, 316, 323 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 845 Statischer Text Wertanzeige AR - Arithmetik Werteingabe Dividieren Zeitrelaiswertanzeige DL - Datenlogger Zeitrelaiswerteingabe DNS-Name D - Textanzeige-Editor DNS-Name (Modbus TCP Kommunikation) D - Textanzeige (Display) Doppelwort vorwärts/rückwärts schieben Daten Aktualisieren Download Datenbaustein easyE4 Datenblock 410, 418 Visualisierungsgeräte Datenblock-Transfer easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 846 Root Zertifikat Elemente des Displays easy Zertifikat easyConnect 666, 675, 726 Entsorgung easyE4 Recycling Download 329, 348, 410 easyE4-Operanden im Webclient anzeigen Equal 327, 348 easyE4 Gerätezertifikat Erstinbetriebnahme easyE4 Zertifikat Ethernet 90, 625 easyNET - NET - Kompatibilität Konfiguration...
  • Seite 847 GEHE ZU anderen Strompfad I-Entprellung Generation 136, 829 IC - Zählergesteuerter Interrupt Gerät IE - Flankengesteuerter Interrupt Sprache umstellen Impressum Gerät suchen Impulsanzahl Geräte-ID PO - Impulsausgabe Geräte-Uhr zur Laufzeit synchronisieren Impulsausgabe Geräte eingefärbt dargestellt PO - Impulsausgabe Gerätedisplay easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 848 ändern, Schließer - Öffner Cursor-Tasten IP-Adresse fest Definition IP-Adresse werkseitig eingeben, ändern IP-Adressen löschen IT - Interrupt-Baustein suchen verbinden Kopieren Merkerinhalte Jahres-Zeitschaltuhr Kopierschutz JC - Bedingter Sprung JSON API 723, 727 Kundendienst Ladekreis MX - Datenmultiplexer Lagerung Kanalnummer MX - Datenmultiplexer easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 849 236, 563, 574, 580 Lieferumfang Merkerbereichsbelegung 234-235 LIFO Merkertabelle Lizenzschlüssel einlösen Merkmale Log-Dateien erzeugen microSD Login Gast Min-/Maxfunktion Löschen Mindesteinschaltdauer Funktionsbaustein Mindesteinschaltdauer = Min- destausschaltdauer Operanden an FB-Ein-/Ausgängen Minimale Periodendauer Strompfad Mittelwertberechnung LS - Wertskalierung MM - Min/Max Funktion easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 850 Operanden Verknüpfungsregel Operandenliste erstellen, bearbeiten -Operanden Operandenvorrat Konfiguration Anwenderbausteine NET-Einstellungen NET-GROUP 623, 713 BV - Boolsche Verknüpfung NET-ID 623, 713 Originalbetriebsanleitung NET-ID werksseitig OT - Betriebsstundenzähler NET-Teilnehmer synchronisieren NET - Definition Netzwerkbausteine 452, 456 P-Tasten 205, 473 Netzwerkbetrieb easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 851 Produktinformation RE - Rezept-Datensätze Produktschulungen Referenzdatenblock Programm-Zykluszeit Register Programme auf mehrere NET-Teilnehmer laden 712 Webserver Programmiermethode Reinigung Anwenderbaustein Rekonstruktion eines Projektes Programmname Relais Proportionalanteil Definition Proportionale Stellglieder Spulenfunktion Proportionalfaktor Remanente Merker Proportionalverstärkung Remanenz 424, 593, 636 Proportionalverstärkung Kp easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 852 Sollwert SC - Uhr über NET synchronisieren Sollwerttabelle Schaltdauer Sollzykluszeit T - Zeitrelais-Logikrelais Spannungsversorgung Schaltkontakt -> siehe Kontakt POW/AUX Schaltplan Speicheranzeige, Schaltplan -elemente Speicherbedarf Funktionsbausteine -Erstellung, Fehlerbehebung Speicherkarte kontrollieren Speicherkarte freigeben sichern Speicherort Schieberegister Schließerkontakt Speicherort Anwenderbaustein umkehren easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 853 Beispiel Zeit- und Zählrelais Standardfarben Display Blinkend Startfrequenz Impulsformend schalten Startgrafik Remanenz Startgrafik-Anzeigedauer Stopp (Halt) Startprogramm Triggereingang Startprogramm festlegen 128, 132 Tabellenfunktion Startrampe TB - Tabellenfunktion Startverhalten Webserver TC- Dreipunktregler Statischer Text Technische Daten Statusanzeige Temperaturerfassung Stellgröße Testen, Schaltungen über P-Tasten easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 854 SC - Uhr über Netz synchronisieren Visualisierungsgeräte Uhrzeit Download Uhrzeit einstellen Vollversion Vor-Rückwärtszähler Unterer und oberer Grenzwert Vorhaltezeit Tv Update 411, 627 Update Betriebssystem V1.00 Wartung Was beim Download übertragen wird Variablen zuweisen, FB-Eingang Web-Operandenliste Varianten VC - Wertbegrenzung easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 855 Zeit 254, 460 Wertskalierung Zeitrelais Wochen-Zeitschaltuhr Betriebsart WORD Definition Zeitrelaiswertanzeige WT - Wochenschaltuhr Zeitrelaiswerteingabe Zeitschaltuhr 244, 282, 289 Zeitsollwert T - Zeitrelais Logikrelais BV - Boolsche Verknüpfung Zeitverhalten Zeitverhalten;Basisgeräte Zeitverhalten;Erweiterung YT - Jahresschaltuhr Zeitwert T - Zeitrelais Logikrelais easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 856 Zertifikat Installationsdatei Name Zertifikatfehler Zieladresse Zielbereich 411, 419 Zoomfunktion Zoomstufe Zubehör Zugriffsschutz Zulassungen Zweierkomplement Zyklusimpuls negative Flanke positive Flanke Zykluszeit 366, 558, 634 Zykluszeit Webclient easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 857 12...C1(P) oder mit LED-Anzeige zur Diagnose EASY-E4-...-12...CX1(P) Abb. 2: Geräteausführungen in 4TE Abb. 3: Geräteausführungen in 2TE Abb. 4: AC-Eingang mit Entstörungsdiode easyE4-AC Abb. 5: AC-Eingang mit Vorschaltelement M22-XLED-T Abb. 6: Erhöhung des Eingangsstromes mit X2-Sicherheitskondensator Abb. 7: Begrenzung des Eingangsstromes durch Widerstand Abb.
  • Seite 858 Abb. 57: easySoft 8-Icon, je nach Auflösung am Bildschirm oder Position Abb. 58: LED-Anzeige Abb. 59: Beispiel Status-Anzeige im Display Abb. 60: Hauptmenü in englischer Sprache Abb. 61: Menüpfad in englischer Sprache Abb. 62: Start-Anzeigen easyE4-Basisgerät in englischer Sprache Abb. 63: Beispiel Status-Anzeige im Display easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 859 Abb. 74: Inhalt microSD-Speicherkarte bei Bootloader-Version 1.01 Abb. 75: boot.bmp Abb. 76: Ablage der boot.bmp Abb. 77: zum Index zugehöriges Farbschema im Remote-Betrieb der easyE4 150 Abb. 78: Display und Tastenfeld Abb. 79: Beispiel Status-Anzeige im Display Abb. 80: leerer Schaltplan Abb.
  • Seite 860 Abb. 122: Ansicht Programmierung: Selektierte Timer-Konstante am Bau- stein-Eingang I1 und unbestätigte Tastatureingabe des Wertes <t#5m10s> 231 Abb. 123: Ansicht Programmierung: Selektierte Timer-Konstante am Bau- stein-Eingang I1 und unbestätigte Tastatureingabe des Wertes <t#3h25m> 232 Abb. 124: Merkerbereichsbelegung mit Schreibkonflikt bei MW1 easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 861 Abb. 147: Wirkdiagramm Zeitrelais rückfallverzögert (mit/ohne Zufalls- schalten, mit/ohne Retriggerung) Abb. 148: Wirkdiagramm Zeitrelais, ansprech- und rückfallverzögert Abb. 149: Wirkdiagramm Zeitrelais, Impulsformend 1 Abb. 150: Wirkdiagramm Zeitrelais, Impulsformend 2 Abb. 151: Wirkdiagramm Zeitrelais, Impulsformend Abb. 152: Verdrahtung der Bausteinspulen easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 862 Abb. 175: Funktionsbaustein CI rückwärts zählend; QV=QV-4 Abb. 176: Wirkdiagramm Schneller Inkrementalwertzähler Abb. 177: Wirkdiagramm Analogwerte-Vergleicher Abb. 178: Parameter im Display Abb. 179: Verdrahtung der Kontakte Abb. 180: Parameter am Gerätedisplay Abb. 181: Beispielkennlinie Temperaturmessung stündlich, über 7 Tage easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 863 Abb. 203: Zeitdiagramm Dreipunktregler Abb. 204: Wirkdiagramm Dreipunktregler Abb. 205: Abbildung: Beschneidung der Eingangswerte auf die festgelegten Grenzen Abb. 206: *.e80-Projekt mit Schaltplan BC in FUP Abb. 207: Verdrahtung der Freigabespule Abb. 208: Verdrahtung der Kontakte Abb. 209: Parameter im Display easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 864 Abb. 235: Register Datenlogger mit eingestellten Parametern der Pro- grammieransicht Abb. 236: Aktivierter Baustein in der Bausteinplan-Zustandsanzeige Abb. 237: Register Azyklische Modbus TCP Anforderung - Parameter Abb. 238: Übersicht Anwendung der Funktionscodes Abb. 239: Register Azyklische Modbus TCP Anforderung - 2. Schrei- banforderung easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 865 Abb. 265: Übergabe der Zustände von Ein- und Ausgängen zwischen Haupt- programm und Interrupt-Programm Abb. 266: easySoft 8 Hauptprogramm Flankengesteuert Abb. 267: easySoft 8 Interrupt-Programm Flankengesteuert Abb. 268: Übergabe der Zustände von Ein- und Ausgängen zwischen Haupt- programm und Interrupt-Programm Abb. 269: easySoft 8 Hauptprogramm zeitgesteuert easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 866 Abb. 293: ParameterT01 eingeben Abb. 294: Schaltplan testen Abb. 295: Schaltplan testen +10 Abb. 296: Blinkfrequenz verdoppeln Abb. 297: Projektansicht mit Register Systemeinstellungen mit Ausschnitt Remanenz Abb. 298: Ausschnitt Remanenz: Merker Byte 1 - 32 eingegeben und Dar- easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 867 Abb. 313: Auswahl des NET-Teilnehmers Abb. 314: NET Konfiguration mit Projekt und Programm Abb. 315: easyE4-Zertifikatskette Abb. 316: Installation easySoft 8 mit aktivierter Auswahl des Eaton easyE4 Root Zertifikat Abb. 317: Übersicht NET Abb. 318: Fenster NET-ID, Vergabe bei Hinzufügen eines weiteren Basis- gerätes...
  • Seite 868 Abb. 348: Spannungsversorgung EASY-COM-RTU-… anschließen Abb. 349: Arbeitsfläche mit Basisgerät und Kommunikationsmodul EASY- COM-RTU-M1 Master Abb. 350: Eine easyE4 als Modbus TCP Server bedient zwei Modbus TCP Cli- ents Abb. 351: Eine easyE4 als Modbus TCP Client steuert vier Modbus TCP Ser- Abb.
  • Seite 869 Abb. 359: Register Zugeordnete Operanden Biteingang R2R_DI20 wurde dem Operanden des Basisgerätes I19 bereits zugeordnet. Abb. 360: Register Modbus TCP Informationen Abb. 361: Spiegelung des Displays der easyE4 auf dem easyE RTD Standard 802 Abb. 362: Visualisierung auf HMI Bedientableau Abb. 363: Beispiel Code-Anzeige im Display Abb.
  • Seite 870 MN050009DE  Eaton.com...
  • Seite 871 Glossar *.zip ZIP-Dateiformat zur komprimierten Archi- vierung von Dateien *.bmp pixelorientiertes Dateiformat für zwei- dimensionale Rastergrafiken Adressreferenz *.csv Als Adressreferenz wird die Startadresse des Comma-Separated Values (Character-Sepa- Datenpakets bezeichnet. rated Values) Dateiformat für Texte Alphakanal *.DLL Transparenz-Information bei P.png-Bildern Dynamic Link Lybraries - dynamische Pro- Für jedes Pixel erfolgt die Angabe, wie viel grammbibliothek vom Hintergrund des Bildes durchscheinen...
  • Seite 872 Daylight Saving Time - Sommerzeit Client Als Client bezeichnet man eine Applikation, welche bestimmte Dienste von einem Server beansprucht. easyConnect DatenVerbindung zwischen easyE4-Geräten untereinander mittels Verbindungsstecker zyklische Redundanzprüfung (Cyclic Red- undancy Check, CRC) Easy Device Programming - easy Gerä- teprogrammierung - Programmiermethode...
  • Seite 873 Gateway Wenn zwei Computer, welche in ver- ist. schiedenen Netzwerken liegen, miteinander kommunizieren wollen, müssen die Netzwerke durch einen Router verbunden werden. Zum Kontaktplan- Programmiermethode Beispiel beim Surfen auf dem Internet muss das Datenpacket vom Internet zum Intranet und umgekehrt geroutet werden. Anhand der easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 874 PCMCIA Local Area Network Personal Computer Memory Card Inter- national Association (PCMCIA) Lean Automation Eaton Konzept für kreative und wirtschaftliche Peer to Peer (P2P) Lösungen im Maschinen- und Anlagenbau. Peer-to-Peer ist eine Bezeichnung für mit- einander verbundene Computer mit der...
  • Seite 875 Secure Digital Memory Card ist ein Flash-Spei- Display für hohe Präzision, Benut- chermedium das in Form von microSD-Karten zerfreundlichkeit und Strapazierfähigkeit, bei Eaton als nichtflüchtiger, wie- ermöglicht das Übertragen der gewohnten derbeschreibbarer Datenspeicher zum Einsatz Bedienkonzepte aus der Konsumelektronik auf kommt.
  • Seite 876 Über die Symbolleiste (Toolbar) stehen Ihnen Computer trotzdem noch erkannt wird. alle wichtigen Funktionen zur direkten Anwahl zur Verfügung. Alle Tasten in einer Sym- bolleiste existieren auch als Menüeintrag im Menü. Systemzeichensatz Schriftart und Grösse in welcher die System- meldungen ausgegeben werden. easyE4  02/24 MN050009DE  Eaton.com...
  • Seite 877 Energiemanagement bei und setzen uns für das Beste für unsere Stakeholder und die ganze Gesellschaft ein. Das 1911 gegründete Unternehmen Eaton ist seit fast einem Jahrhundert an der NYSE notiert. Im Jahr 2021 verzeichneten wir einen Umsatz von 19,6 Milliarden US-Dollar und wir sind in über 170 Ländern vertreten.
