Verwandte Anleitungen für Eaton easyE4

Inhaltszusammenfassung für Eaton easyE4

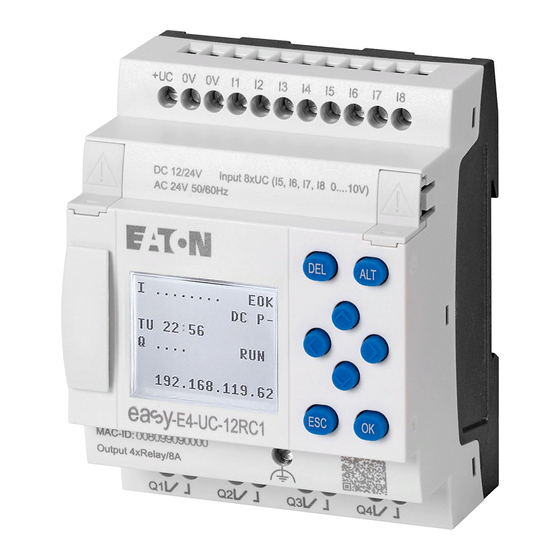

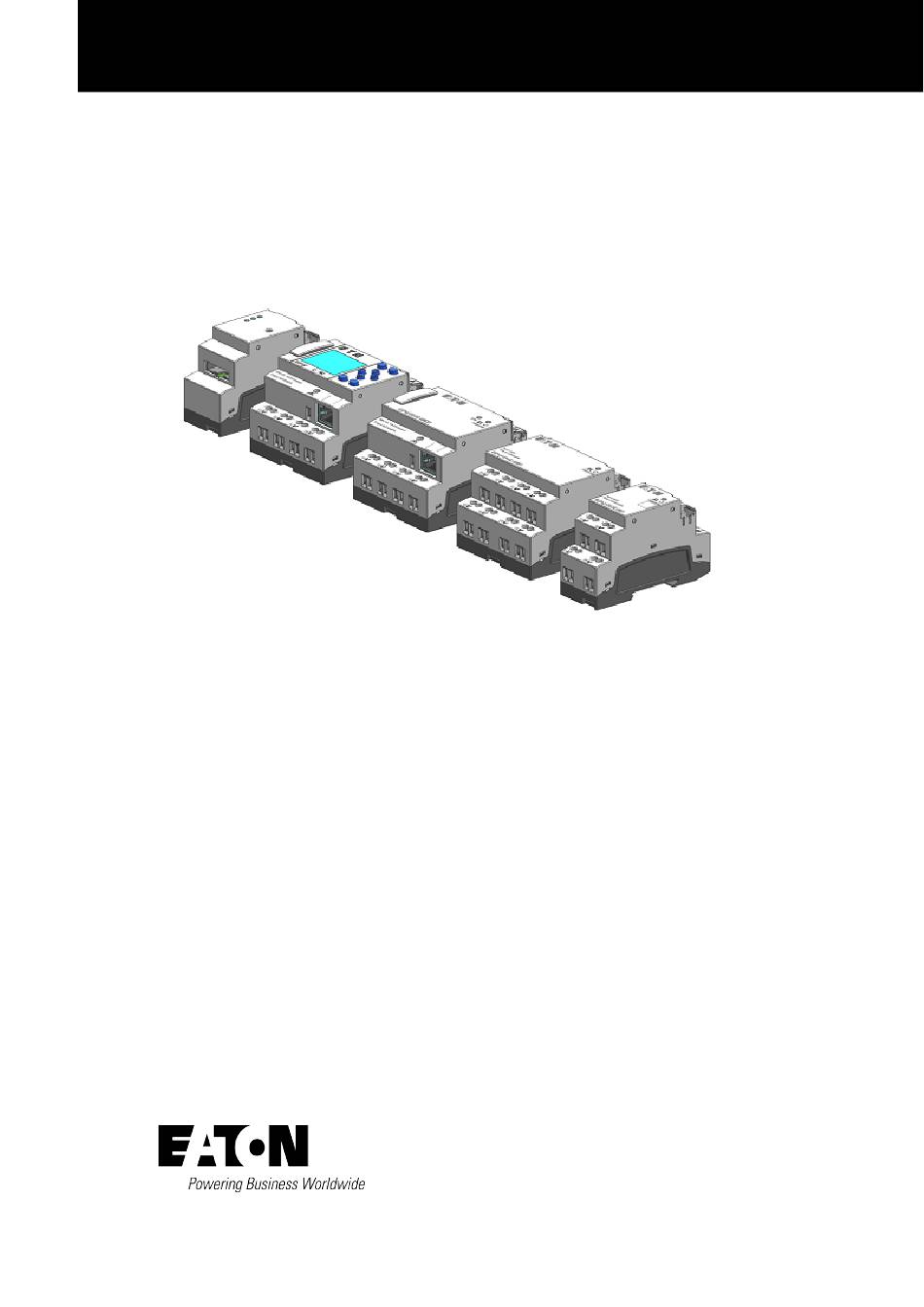

  • Seite 1 09/20 MN050009 DE   Handbuch   easyE4 Handbuch  ...

  • Seite 2: Impressum

    Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Zustimmung der Firma Eaton Industries GmbH, Bonn, repro- duziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.

  • Seite 3: Vor Beginn Der Installationsarbeiten

    GEFAHR! Gefährliche elektrische Spannung! Vor Beginn der Installationsarbeiten   Installation erfordert Elektro-Fachkraft   Einbaugeräte für Gehäuse oder Schränke dürfen nur im eingebauten Zustand, Tischgeräte oder Portables   Gerät spannungsfrei schalten nur bei geschlossenem Gehäuse betrieben und   Gegen Wiedereinschalten sichern bedient werden.

  • Seite 5: Inhaltsverzeichnis

    Beschreibung der Steuerrelais easyE4 Bestimmungsgemäße Verwendung Funktion 1.2.1 Merkmale Geräteausführungen - Varianten und Typen 1.3.1 Varianten der Basisgeräte 1.3.2 Varianten der Erweiterungen 1.3.2.1 Übersicht zu den verfügbaren easyE4-Geräten Erklärung der Typenbezeichnung Zubehör Typenschild Support Programmiersoftware easySoft 7 Sicherheitsvorschriften 1.9.1 Grundsätzliches 1.9.2 Obligatorisches, Personelles 1.9.2.1...
  • Seite 6 Hinweise zum Anschluß easy Kommunikationsmodul Installation Voraussetzungen an den Einsatzort 2.1.1 Einbauposition 2.1.1.1 Temperaturen 2.1.1.2 Be- und Entlüftung Auspacken und Lieferumfang überprüfen Montage 2.3.1 Montage Steuerrelais easyE4 2.3.1.1 Montage auf Tragschiene 2.3.1.2 Schraubmontage 2.3.1.3 Demontage eines Gerätes Anschlussklemmen 2.4.1 Anschlusstechnik Schraubklemmen 2.4.2 Anschlusstechnik Push-In 2.4.3...
  • Seite 7 Einschaltverhalten von Steuerrelais easyE4 mit Display und Tastatur 3.3.2.1 Menü Sprache einstellen 3.3.3 Einschaltverhalten von Basisgeräten mit angeschlossenen Erwei- terungsgeräten 3.3.4 Statusanzeige im Steuerrelais easyE4 mit Display und Tastatur 99 3.3.5 Ethernet Netzwerk in Betrieb nehmen 3.3.5.1 Netzwerkbetrieb 3.3.6 Remote Betrieb Übersicht zum Einschaltverhalten Ethernet-Verbindung herstellen und Programm übertragen...
  • Seite 8 3.6.2 Karte im easyE4-Gerät mit easySoft 7 für Booten vorbereiten 3.6.3 Karte am easyE4-Gerät für das Booten vorbereiten Reset - Gerät auf Auslieferungszustand zurück setzen Firmware aktualisieren 3.8.1 Firmware Update Basisgerät 3.8.2 Firmware Update Erweiterungsgerät 3.8.2.1 Update einer Erweiterung über ein Basisgerät mit Display 3.8.3...
  • Seite 9 Menü Programm Das erste EDP-Programm 4.5.1 Schaltplan erstellen 4.5.2 Schaltplan testen 4.5.3 Kontrollmöglichkeiten im RUN-Betrieb 4.5.4 Programm löschen Programm auf das easyE4-Gerät übertragen 4.6.1 Übertragung mit der microSD-Speicherkarte 4.6.2 Ethernet-Verbindung herstellen Programmierung am Gerät Programm Schaltplan-Anzeige Elemente des Schaltplans 5.3.1 Funktionsbausteine 5.3.2...
  • Seite 10 HW - Wochen-Zeitschaltuhr (Hour Week) 6.1.1.2 HY - Jahres-Zeitschaltuhr (Hora Year) 6.1.1.3 OT - Betriebsstundenzähler 6.1.1.4 RC - Echtzeituhr 6.1.1.5 T - Zeitrelais 6.1.1.6 YT - Jahres-Zeitschaltuhr (Year Table) 6.1.1.7 WT - Wochen-Zeitschaltuhr (WeekTable) 6.1.1.8 AC - Astronomische Uhr 6.1.2 Zählerbausteine easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 11 6.1.6 NET-Bausteine 6.1.6.1 GT - Wert aus dem NET holen 6.1.6.2 PT - Wert in das NET stellen 6.1.6.3 SC - Uhr über NET synchronisieren 6.1.7 Sonstige Bausteine 6.1.7.1 AL - Alarmbaustein 6.1.7.2 BV - Boolsche Verknüpfung easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 12 Der Baustein und seine Parameter 6.2.3.4 Weiteres UF - Anwenderbaustein 6.3.1 Allgemeines 6.3.1.1 Generelles zu Anwenderbausteinen 6.3.2 Anwenderbaustein erstellen 6.3.3 Anwenderbaustein parametrieren 6.3.4 Anwenderbaustein programmieren 6.3.4.1 Register der Ansicht Programmierung 6.3.5 Anwenderbaustein kommentieren 6.3.6 Anwenderbaustein im Hauptprogramm aufrufen easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 13 7.9.2.2 Konfiguration in der easySoft 7 7.10 I-Entprellung 7.10.1 Konfiguration der I-Entprellung am Basisgerät mit Display 7.10.2 Konfiguration der I-Entprellung in der easySoft 7 7.11 Kommentare herunterladen 7.12 P-Tasten 7.12.1 Konfiguration der P-Tasten am Basisgerät mit Display easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 14 Uhrzeit und Datum einstellen in der easySoft 7 easyE4 intern Abarbeitung eines Programms Übernahme eines bestehenden Schaltplanes Geräteinformation Netzwerk NET Betriebszustände easyE4 Hintergrundbeleuchtung mit Operanden steuern Zeitverhalten der easyE4-Geräte 8.7.1 Zeitverhalten der Ein- und Ausgänge 8.7.2 Zeitverhalten der Basisgeräte 8.7.2.1 Verzögerungszeit bei Betrieb mit DC-Spannungsversorgung 8.7.2.2 Verzögerungszeit bei Betrieb mit AC-Spannungsversorgung...
  • Seite 15 Operanden aktualisieren 10.8.3.1 Webclient aktualisieren 10.8.4 Anzeige 10.8.5 Operanden 10.8.6 NET Operanden 10.8.7 Parameterliste 10.8.8 Diagnose 10.8.9 Einstellungen 10.8.9.1 Allgemeine Einstellungen 10.8.9.2 Netzwerkeinstellungen 10.8.9.3 Email Einstellungen 10.8.9.4 API-Schlüssel 10.8.9.5 Web Client 10.9 E-Mail-Funktion einrichten 10.9.1 Register E-Mail easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 16 SWD-Strang an Buchse SWD OUT anschließen 10.10.2.4 Inbetriebnahme des SmartWire-DT Strangs 10.10.2.5 Störungen am SWD-Strang 10.11 Modbus TCP 10.11.1 easyE4 als Modbus TCP Client 10.11.1.1 Weiteres 10.11.2 easyE4 als Modbus TCP Server 10.11.2.1 Programmierung der Kommunikation mittels Modbus TCP 10.11.2.2 Modbus TCP Fehlerbehandlung 10.11.2.3...
  • Seite 17 A.3.1 Datenblätter A.3.2 Übersichten ausgewählter Merkmale Speicherbedarf Funktionsbausteine Weitere Nutzungsinformationen Beispielprogramme A.6.1 Anwendungsbeispiel easyE4_Lauflicht_EDP.e70 Stichwortverzeichnis Abbildungsverzeichnis Glossar easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 18 MN050009 DE  Eaton.com...

  • Seite 19: Zu Diesem Handbuch

    Das vorliegende Handbuch beinhaltet die Informationen, die für einen korrekten und sicheren Umgang mit dem easyE4 notwendig sind. Das Handbuch easyE4 gilt als Bestandteil der Geräte und muss, dem Benutzer ständig zugänglich, in deren Nähe aufbewahrt werden. Die easySoft 7 Hilfe ist integrierter Bestandteil der Programmiersoftware easySoft 7.

  • Seite 20: Zielgruppe

      eine Anwendung mit easySoft 7 warten möchten.   Störungen einer Anwendung diagnostizieren möchten. Ein Gerät der Serie easyE4 darf nur von Fachkräften der Elektrotechnik und Personen, die mit elektrotechnischen Installation vertraut sind, montiert und angeschlossen wer- den. VORSICHT Installation erfordert Elektro-Fachkraft...

  • Seite 21: Haftungsausschluss

    Für die Richtigkeit und Vollständigkeit der Angaben wird keine Haftung übernommen. Die Angaben enthalten insbesondere keine Zusicherung bestimmter Eigenschaften. Das easyE4 darf nur in Kenntnis und Verständnis dieses Handbuches betrieben wer- den. Die Kenntnisse aus den Handbüchern zur Implementierung des Steuerrelais in den Auto- matisierungsprozess werden vorausgesetzt.

  • Seite 22: Kurzbezeichnungen

    Ausführung mit Anschlusstechnik Schraubklemmen EASY-E4-...-...E1P Ausführung mit Anschlusstechnik Push-In easySoft 7 Programmiersoftware für Geräte der Serie easyE4 EASY-COM-... easy Kommunikationsmodule für Geräte der Serie easyE4 Die genaue Bezeichnung Ihres easyE4 entnehmen Sie dem Aufdruck auf dem Gerät. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 23: Lesekonventionen

    Situationen, die möglicherweise zu schweren Verletzungen oder zum Tod führen. GEFAHR! Gefährliche elektrische Spannung! VORSICHT warnt vor gefährlichen Situationen, die möglicherweise zu Ver- letzungen führen. Warnung vor Sachschäden ACHTUNG warnt vor möglichen Sachschäden. Verbote Verbot Erklärung dazu easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 24: Weitere Nutzungsinformationen

    Information, Hintergrundinformation Wissenswertes, nützliches Zusatzwissen 0.1.5.2 Weitere Nutzungsinformationen Dokumente, wie zum Beispiel Handbücher, werden mit dem entsprechenden Namen und der Eaton-Nummer aufgeführt hinter dem Symbol Titel der Publikation zur Identifizierung die Eaton Publikationskennung zu externen Internet-Adressen, diese werden hinter dem Symbol angezeigt.

  • Seite 25: Beschreibung Der Steuerrelais Easye4

    1.1 Bestimmungsgemäße Verwendung 1. Beschreibung der Steuerrelais easyE4 1.1 Bestimmungsgemäße Verwendung Ein easyE4-Gerät ist ein programmierbares Schalt- und Steuergerät und wird als Ersatz für Relais- und Schütz-Steuerungen eingesetzt. Sie sind ausschließlich für die Beobachtung, Bedienung und Steuerung von Maschinen und Anlagen sowie der Haustechnik von Nutzgebäuden vorgesehen.

  • Seite 26: Funktion

    Programmiermethoden: Kontaktplan (KOP), Funktionsplan (FUP) und Strukturierter Texte (ST) sowie easy Device Programming (EDP) am Gerät und easySoft 7 Ein Basisgerät der Serie easyE4 vereint die Funktionen eines Steuer- und Ein- gabegerätes. Über den Ethernet-Anschluss besteht die Möglichkeit das Basisgerät in ein Netzwerk zu integrieren.
  • Seite 27 Werte vergleichen oder vorwärts und rückwärts Zählen. Alle zur Verfügung stehenden Bausteine sind gelistet,   → Abschnitt "Funktionsbausteine", Seite 217 Möchten Sie ein Gerät der Serie easyE4 über Ihren PC verdrahten, d. h. einen Schalt- plan erstellen, verwenden Sie die easySoft 7   → Abschnitt "Programmiersoftware easySoft 7", Seite 34.

  • Seite 28: Geräteausführungen - Varianten Und Typen

      eine Ethernet-Schnittstelle (10/100 Mbit/s) als Kommunikation- oder Netzwerk- Schnittstelle. Jedes Basisgerät kann mit bis zu 11 Erweiterungen aus der Serie easyE4 im Funk- tionsumfang angepasst werden. Die easyE4-Basisgeräte ab der Generation 05 verfügen über einen Anschluss zu einem easy Kommunikationsmodul EASY-COM-..
  • Seite 29 1. Beschreibung der Steuerrelais easyE4 1.3 Geräteausführungen - Varianten und Typen EASY-E4-UC-12RC1(P), EASY-E4-UC-12RCX1(P), EASY-E4-AC-12RC1(P) EASY-E4-AC-12RCX1(P) ① ② ① ② ⑧ ⑧ ⑧ ⑧ ⑫ ⑪ ⑥ ⑦ ⑦ ⑩ ⑥ ⑨ ④ ④ ⑤ ⑤ ③ ③ EASY-E4-DC-12TC1(P) EASY-E4-DC-12TCX1(P) ①...

  • Seite 30: Varianten Der Erweiterungen

    1. Beschreibung der Steuerrelais easyE4 1.3 Geräteausführungen - Varianten und Typen 1.3.2 Varianten der Erweiterungen Die verfügbaren Geräte zur Eingangs- und Ausgangserweiterung unterscheiden sich durch   die Art der Betriebsspannung - UC, DC oder AC,   die Art und Anzahl der Ein- /Ausgänge - Relais oder Transistor  ...
  • Seite 31 1. Beschreibung der Steuerrelais easyE4 1.3 Geräteausführungen - Varianten und Typen EASY-E4-...-16... EASY-E4-...-8... EASY-E4-DC-8TE1(P) ① ② ① ② ① ② ⑬ ⑧ ⑬ ⑧ ⑬ ⑧ ⑪ ⑪ ⑪ ③ ③ ③ EASY-E4-DC-16TE1(P) EASY-E4-DC-4PE1(P) EASY-E4-DC-6AE1(P) ① ② ① ⑭ ①...

  • Seite 32: Übersicht Zu Den Verfügbaren Easye4-Geräten

    1. Beschreibung der Steuerrelais easyE4 1.3 Geräteausführungen - Varianten und Typen 1.3.2.1 Übersicht zu den verfügbaren easyE4-Geräten Nutzen Sie den EATON Online-Katalog. Mit der Eingabe "easy" im Suchfeld gelangen Sie gezielt zu dieser Produktgruppe aus dem Bereich Automatisierung, Steuern und Visua- lisieren.
  • Seite 33 197517 - EASY-E4-DC-4PE1P Pt100, Pt1000 oder Ni1000 24 V Eingänge analog: 4 Ausgänge: keine easy Kommunikationsmodule für Steuerrelais easyE4   mit Schraubklemmen-Anschlüssen EASY-COM-SWD-C1 Katalog-Nr. und Typ Beschreibung 199452 - EASY-COM-SWD-C1 zur Verwendung vom Steuerrelais easyE4 als SWD-Koordinator im SmartWire-DT-Strang easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 34: Erklärung Der Typenbezeichnung

    1. Beschreibung der Steuerrelais easyE4 1.4 Erklärung der Typenbezeichnung 1.4 Erklärung der Typenbezeichnung Die verfügbaren Varianten und Ausführung sind in der Typenbezeichnung ver- schlüsselt. Auf der Frontseite vom easyE4 ist die Typenbezeichnung angegeben. Tab. 2: Typenschlüssel easy-E4   x1(P) Leistungs-...

  • Seite 35: Zubehör

    1. Beschreibung der Steuerrelais easyE4 1.5 Zubehör 1.5 Zubehör Für die Steuerrelais easyE4 ist neben den Erweiterungen weiteres Zubehör erhältlich. ACHTUNG Nur Originalzubehör verwenden. Bestellen Sie Zubehör bei Ihrem Lieferanten oder über den EATON Online-Katalog Eaton.eu/ecat z.B. KatalogNr. und Typ Beschreibung 198513 XV-102-AO-35TQRB-1E4 3,5 Zoll Touchdisplay für easyE4,...
  • Seite 36 1. Beschreibung der Steuerrelais easyE4 1.5 Zubehör Starterpakete Für den leichten Einstieg in die Steuerungstechnik sind verschiedene, begrenzt ver- fügbare Pakete zusammengestellt. KatalogNr. und Typ Starterpaket bestehend aus: 198514 XV100-BOX-E4-DC1 Steuerrelais EASY-E4-DC-12TC1, Touchdisplay XV-102-AO-35TQRB-1E4, Ethernet Switch, sowie drei Patchleitungen zum Anschluss der Geräte an einen PC und eine Lizenz EASYSOFT-SWLIC.

  • Seite 37: Typenschild

    1. Beschreibung der Steuerrelais easyE4 1.6 Typenschild 1.6 Typenschild Zur Identifizierung des Geräts ist seitlich das Typenschild angebracht. Das Typenschild enthält die folgenden Informationen:   Hersteller   Generation (Hardware Revision)   Betriebsspannung   Angabe der Verlustleistung   Symbole und Informationen zur Zulassung/Approbation  ...

  • Seite 38: Beschreibung Der Steuerrelais Easye4 1.8 Programmiersoftware Easysoft

    1.8 Programmiersoftware easySoft 7 1.8 Programmiersoftware easySoft 7 Die Steuerrelais der Serie easyE4 sind mit der Programmiersoftware easySoft 7 zu pro- grammieren, welche speziell für diese Geräteserie konzipiert wurde und es ermöglicht schnell, komfortabel und einfach die verfügbaren Funktionen im Schaltplan zu inte- grieren und als Steuerungsprogramm zur verwenden.

  • Seite 39: Sicherheitsvorschriften

    Das Gerät darf nur in einwandfreiem technischen Zustand, unter Beachtung dieses Dokumentes, bestimmungsgemäß betrieben werden. Beachten Sie die Sicherheitsvorschriften zum easyE4! Vor dem Arbeiten mit dem easyE4 muss der Abschnitt zu den Sicher- heitsvorschriften von allen Personen, die mit dem Gerät arbeiten, gele- sen und verstanden worden sein.

  • Seite 40: Dokumentation Zum Gerät

    Es ist sicherzustellen, dass jede Person, die in irgendeiner Lebensphase vom Gerät mit ihm arbeitet, die relevanten Teile der Dokumentation zum Gerät gelesen und verstanden hat. Weitere Teile der Dokumentation und Informationen zum easyE4, wie z.B. die Mon- tageanleitung, finden Sie im Internet, im Eaton Download-Center Dokumentation und auf den Produktseiten.

  • Seite 41: Voraussetzungen Für Einen Störungsfreien Betrieb

    1. Beschreibung der Steuerrelais easyE4 1.9 Sicherheitsvorschriften 1.9.2.5 Voraussetzungen für einen störungsfreien Betrieb Damit das Gerät die vertraglichen Bedingungen erfüllen kann, sind folgende Punkte ein- zuhalten:   Nur dafür qualifizierte Personen dürfen mit dem Gerät arbeiten.   Diese Personen haben die Dokumente zum Gerät gelesen, verstanden und halten sich an die darin enthaltenen Anweisungen.

  • Seite 42: Gerätespezifische Gefahren

    1. Beschreibung der Steuerrelais easyE4 1.9 Sicherheitsvorschriften 1.9.3 Gerätespezifische Gefahren VORSICHT ZERSTÖRUNG Das easyE4 darf ausschliesslich durch den Hersteller oder eine von ihm bevollmächtigte Stelle geöffnet werden. Betreiben Sie das Gerät nur mit vollständig verschlossenem Gehäuse. VORSICHT ELEKTROSTATISCHE ENTLADUNG Berühren von elektrostatisch gefährdeten Bauteilen (z. B. Stecker- PINs) vermeiden.

  • Seite 43: Gefahr Potentialausgleichsströme

      Ausführung des Erdanschlusses: Leitungsquerschnitt ≧ 1.5 mm², Länge ≦ 350 mm Das easyE4 muss am zentralen Erdungspunkt (Erdungsschraube) mit der leitenden Struktur z.B. vom Schaltschrank verbunden werden. Für eine einwandfreie Funktion ist diese Art der Erdung zwingend vor- geschrieben.
  • Seite 44 Das Gerät nicht der direkten Wärmestrahlung von Heizgeräten aussetzen. VORSICHT UV-LICHT Kunststoffe verspröden unter Einwirkung von UV-Licht. Diese künst- liche Alterung reduziert die Lebensdauer vom easyE4. Das Gerät vor direkter Sonneneinstrahlung oder anderer Quellen von UV-Strahlen schützen. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 45 1. Beschreibung der Steuerrelais easyE4 1.9 Sicherheitsvorschriften VORSICHT SPITZE, SCHARFE GEGENSTÄNDE ODER ÄTZENDE FLÜSSIGKEITEN Zur Reinigung vom Gerät   keine spitzen oder scharfen Gegenstände (z. B. Messer) ver- wenden.   keine aggressiven oder scheuernden Reinigungs- und Lösungs- mittel verwenden. Verhindern Sie dass Flüssigkeiten in das Gerät gelangen (Kurz- schlussgefahr) oder eine Beschädigung vom Gerät.

  • Seite 46: Projektierung

    1. Beschreibung der Steuerrelais easyE4 1.10 Projektierung 1.10 Projektierung Die Geräteserie easyE4 ermöglicht es, verschiedene Spannungsvarianten miteinander zu kombinieren. Jedes Basisgerät kann mit bis zu 11 Erweiterungen EASY-E4-...-...E1(P) jeweils mit verschiedener Spannungsversorgung verdrahtet werden. 1.10.1 Länge von Eingangsleitungen Aufgrund von starker Störeinstrahlung auf Leitungen können die Eingänge ohne Anle- gen eines Signals den Zustand 1 signalisieren.

  • Seite 47: Analoge Signale

    1. Beschreibung der Steuerrelais easyE4 1.10 Projektierung 1.10.2 Analoge Signale GEFAHR Analoge Signale sind störungsempfindlicher als digitale Signale, so dass die Signalleitungen sorgfältiger verlegt und angeschlossen wer- den müssen. Ein unsachgemäßer Anschluss kann zu nicht gewollten Schalt- zuständen führen. Zur Vermeidung schwankender Analogwerte sollten Sie die folgenden Maßnahmen ergreifen.

  • Seite 48: Hinweise Zum Anschluß Von Easy-E4-Ac

    1. Beschreibung der Steuerrelais easyE4 1.10 Projektierung 1.10.3 Hinweise zum Anschluß von EASY-E4-AC-...-Geräten Besonderheiten zu Erweiterungen EASY-E4-AC-... Verbinden Sie die Eingänge I1-I8 bei AC-Basis- und I1-I4 Erweiterungsgeräte ent- sprechend der Sicherheitsbestimmungen der VDE, IEC, UL und CSA mit dem gleichen Außenleiter, der die Versorgungsspannung liefert.
  • Seite 49 1. Beschreibung der Steuerrelais easyE4 1.10 Projektierung AC-Erweiterungen Verbinden Sie die Eingänge z. B. mit Tastern, Schaltern oder mit Relais- oder Schütz- kontakten.   Spannungsbereich der Eingangssignale   Signal AUS: 0 bis 40 V.   Signal EIN: 79 bis 264 V.

  • Seite 50: Hinweise Zum Anschluß Easy Kommunikationsmodul

    Ein easy Kommunikationsmodul wird an der linken Seite des easyE4-Basisgerätes angeschlossen, eine Ein-/Ausgangserweiterung für Steuerrelais easyE4 an dessen rechter Seite. Für den Einsatz ist ggf. ein Update der Firmware am easyE4-Basisgerät erforderlich. Nur mit Firmware-Version 1.30 oder höher möglich. Pro easyE4-Basisgerät wird nur ein easy Kommunikationsmodul unter- stützt.

  • Seite 51: Installation

    2. Installation VORSICHT Installation erfordert Elektro-Fachkraft Geräte der Serie easyE4 dürfen nur von einer Elektrofachkraft oder einer Person, die mit elektrotechnischer Montage vertraut ist, montiert und angeschlossen werden. Die Installation der Geräte führen Sie in folgender Reihenfolge aus:  1. Montage Basisgerät  2.

  • Seite 52: Voraussetzungen An Den Einsatzort

    Bei Bedarf sind Versteifungen einzubauen. 2.1.1 Einbauposition Die Geräte der Serie easyE4 sind für den rückseitigen Einbau in Schaltschränke, Schalt- tafeln, Installationsverteiler oder Schaltpulte vorgesehen. Für die Auswahl der Einbauposition ist folgendes zu beachten:  ...

  • Seite 53: Be- Und Entlüftung

    Einsatz.   Ausreichendes Volumen für den Luftaustausch in Schaltschrank etc. vorsehen. Der spezifizierte Freiraum um das easyE4 beträgt: a, b, c ≧ 30 mm (1,2")   Beim Einbau der easyE4 in komplexe Systeme zusammen mit anderen Baugruppen, ist kundenseitig eine Überhitzung durch geeignete Umlüftung zu vermeiden.

  • Seite 54: Auspacken Und Lieferumfang Überprüfen

    Benennung EASY-COM-... Verbindungsstecker EASY-E4-CONNECT-COM1 Montageanleitung IL050024ZU Die Serie easyE4 ist zwar robust aufgebaut, die eingebauten Komponenten sind jedoch empfindlich gegen zu starke Erschütterungen und/oder Stöße. Schützen Sie deshalb das easyE4 vor mechanischen Belastungen außerhalb der bestimmungsgemäßen Verwendung. Das Gerät darf nur in seiner Originalverpackung, sachgerecht verpackt transportiert werden.

  • Seite 55: Montage

    Schraubmontage mit Hilfe von Gerätefüßen ZB4-101-GF1. 2.3.1 Montage Steuerrelais easyE4 Bauen Sie ein Steuerrelais easyE4 in einen Schaltschrank, einen Installationsverteiler oder in ein Gehäuse so ein, dass die Anschlüsse der Spannungsversorgung und die Klemmenanschlüsse im Betrieb gegen direktes Berühren geschützt sind.
  • Seite 56 Bei der lokalen Erweiterung sitzt das Erweiterungsgerät direkt rechts neben dem Basis- gerät. Mittels des Verbindungssteckers EASY-E4-CONNECT1 ist es möglich, das easyE4- Basisgerät mit bis zu 11 Erweiterungen zu einem Geräteblock zu verbinden. Der Verbindungsstecker EASY-E4-CONNECT1 ist im Lieferumfang des Erwei- terungsgerätes enthalten.
  • Seite 57 E A S Y - E 4 - C O N N E C T 1 DE L AL T ES C ≦ 1 1 x E A S Y - E 4 - … E . Abb. 5: Montage Basisgerät mit Erweiterungen easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 58 COM-... enthalten. Mit dem easy Kommunikationsmodul können Sie:   die Basisgeräte der Serie easyE4 ab Generation 05 direkt an ein Kom- munikationssystem anschließen Das easy Kommunikationsmodul montieren Sie einzeln, genau wie ein Basisgerät auf der Tragschiene oder durch Verschrauben mittels Gerätefüßen. Anschließend ver- binden Sie die einzelnen Geräte mit dem Verbindungsstecker zu einem Geräteblock.

  • Seite 59: Montage Auf Tragschiene

    Oberkante der Tragschiene.  2. Schieben Sie die Erweiterung bündig an den Verbund aus Basisgerät und Erwei- terung heran.  3. Drücken Sie das Gerät leicht nach unten und an die Tragschiene, bis es über die Unterkante der Tragschiene schnappt. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 60 Zwischen Basisgerät und Erweiterungsgerät besteht, im lokalen Anschluss der Erwei- terung, folgende elektrische Trennung:   einfache Trennung 400 V (+10 %).   sichere Trennung 240 V (+10 %). Basisgerät, Erweiterungsgerät und easy Kommunikationsmodul können mit ver- schiedenen Spannungsversorgungen gespeist werden. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 61: Schraubmontage

    2. Installation 2.3 Montage 2.3.1.2 Schraubmontage Für die Schraubmontage benötigen Sie Gerätefüße ZB4-101-GF1, die Sie auf der Rück- seite des easyE4-Gerätes einsetzen können. Die Gerätefüße erhalten Sie als Zubehör, siehe → Abschnitt "Zubehör", Seite 31.   Abb. 8: Gerätefuß einsetzen.

  • Seite 62: Demontage Eines Gerätes

    O N N E C T 1 DE L AL T ES C Abb. 10: benachbarte Verbindungsstecker entfernen Lösen Sie das Gerät von der Tragschiene Abb. 11: Demontage Option Schraubmontage: Lösen Sie die Verschraubung an den Gerätefüßen. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 63: Anschlussklemmen

      eindrähtig 0,2 bis 4   0.5 - 0.7 Nm 0,2 bis 2,5 feindrähtig   3.5 mm   Leiterquerschnitt AWG min 22 - max 12   eindrähtig mit Aderendhülse 0,2 bis 2,5 feindrähtig mit Aderendhülse easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 64: Anschlusstechnik Push-In

    0,2 bis 2,5 0.4 x 2.5 mm feindrähtig   Leiterquerschnitt AWG min 24 - max 14 8 mm (0.31”)   Anschlussquerschnitte   in mm² eindrähtig mit Aderendhülse 0,25 bis 1,5 0.4 x 2.5 mm feindrähtig mit Ade- rendhülse   easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 65: Spannungsversorgung Anschließen

    100 - 240 V AC/DC (cULus 100 - 110 V DC) 12, 24 V DC/24 V AC 24 V DC 0 V/ N F1 > 1 A +24 V 0 V + UC 0 V L N N Abb. 12: Spannungsversorgung Basisgeräte anschließen easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 66 Schalter verwenden. Schalten Sie die Ver- sorgungsspannung nicht mit Reed-Relaiskontakten ein, da diese verbrennen oder verkleben können. Die erforderlichen Anschlussdaten für ihren Gerätetyp entnehmen Sie dem dazu- gehörigen Datenblatt → Abschnitt "Technische Daten", Seite 737 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 67: Besondere Hinweise Zum Anschluss Von Easy-E4-Ac

    Ansonsten erkennt das Gerät die Schalt- pegel nicht oder kann durch Überspannung zerstört werden. Die Eingänge I5-I8 der Erweiterung EASY-E4-AC-16RE1(P) können an einer anderen Phase angeschlossen werden. Achten Sie darauf, dass die L- und N-Leiter nicht vertauscht werden. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 68: Digitale Eingänge Anschließen

    2. Installation 2.4 Anschlussklemmen 2.4.4 Digitale Eingänge anschließen Die Eingänge der easyE4-Geräte schalten elektronisch. Einen Kontakt, den Sie über eine Eingangsklemme einmal anschließen, können Sie als Schaltkontakt im Schaltplan beliebig oft wiederverwenden. Schließen Sie die Kontakte, z. B. Taster oder Schalter, an die Eingangsklemmen des easyE4-Gerätes an.
  • Seite 69 Wird das Erweiterungsgerät EASY-E4-AC-16RE1(P) mit der Phase L1 versorgt, dann müssen die Eingänge I1-I4 auch mit L1 belegt werden. Die Eingänge I5-I8 können mit der gleichen Phase L1 aber auch durchgängig mit einer der anderen Phasen L2 oder L3 angesteuert werden. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 70: Digitale Zähler-Eingänge Anschließen

    Abb. 16: digitale Zähler-Eingänge anschließen Länge von Eingangsleitungen Aufgrund von starker Störeinstrahlung auf langen Leitungen können die Eingänge den Schaltpegel erreichen. Halten Sie bitte die maximalen Leitungslängen, die in den technischen Daten der angeschlossenen, geschirmten Sensoren ange- geben sind, ein. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 71: Analoge Eingänge Anschließen

    Zur Vermeidung schwankender Analogwerte sollten Sie die nachfolgend beschriebenen Maßnahmen ergreifen. Ein unsach- gemäßer Anschluss kann zu nicht gewollten Schaltzuständen führen. Zur Vermeidung schwankender Analogwerte sollten Sie die Maßnahmen ergreifen, wel- che zur Projektierung angegeben sind, → Abschnitt "Analoge Signale", Seite 43 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 72: Relais-Ausgänge Anschließen

    Halten Sie die technischen Daten der Relais ein. Halten Sie die obere Spannungsgrenze von 250 V am Kontakt eines Relais ein. Eine höhere Spannung kann zu Überschlägen am Kontakt führen und damit das Gerät oder eine angeschlossene Last zerstören.   easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 73: Transistor-Ausgänge Anschließen

    F2 ≧ 2.5 A +24 V EASY-E4-DC-12TC1(P) EASY-E4-DC-12TCX1(P) Abb. 19: Transistor-Ausgang Basisgerät anschließen Die Transistor-Ausgänge von easyE4-Erweiterungsgeräten werden über die Span- nungsversorgung von diesem Erweiterungsgerät versorgt. Damit besitzen die Tran- sistor-Ausgänge das gleiche Potential wie die Eingänge des Erweiterungsgerätes.   +24 V DC +24 V F2 ≧...

  • Seite 74: Verhalten Von Transistor-Ausgängen Bei Kurzschluss/Überlast

    Abb. 21: Induktivität mit Schutzbeschaltung 2.4.7.1 Verhalten von Transistor-Ausgängen bei Kurzschluss/Überlast Für easyE4-Geräte mit Transistor-Ausgängen gilt: Tritt Kurzschluss oder Überlast an einem Transistorausgang auf, schaltet der betrof- fene Ausgang ab und ein Sammelstörmelder ID (siehe Fehler ID) wird auf 1 gesetzt.

  • Seite 75: Analoge Ein-Ausgänge Erweiterungsgerät Anschließen

    12 Bit 0 – 20 mA 12 Bit 0 - 4095 Für alle Analog-Eingänge besteht die Möglichkeit eine Glättung (Rauschunterdrückung) und eine Aktualisierungsrate über die easySoft 7 einzustellen. Ansicht Projekt Abb. 22: Register Geräteparameter, am Beispiel EASY-E4-DC-6AE1 easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 76 Projektierung angegeben sind, → Abschnitt "Analoge Signale", Seite 43 Zusätzlich zu den Angaben im Datenblatt gilt für EASY-E4-DC-6AE1(P) Eingangsimpedanz       Spannung: 12.122 kΩ   Strom: ≤ 300 Ω Spannungsausgang: max. Strom: 10 mA (Lastwiderstand ≥1000 Ω) Stromausgang: Lastwiderstand ≤ 600 Ω easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 77: Analoge Eingänge Mit Temperaturerfassung Erweiterungsgerät Anschließen

    GEFAHR Analoge Signale sind störungsempfindlicher als digitale Signale, so dass die Signalleitungen sorgfältig verlegt und angeschlossen werden müssen. Ein unsachgemäßer Anschluss kann zu nicht gewollten Schalt- zuständen führen. Ungeschirmte Signalleitungen sind von AC-Leitungen getrennt, separat zu verlegen. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 78 -100 bis +400 -1000 bis -100 bis -1480 bis -148 bis 0 – 4095 4000 +400 +7520 +752 Pt100, Pt1000 -1000 bis -1480 bis 0 – 4095 -100 bis +800 -100 bis -148 bis 8000 +800 +14720 +1472 easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 79 Überschreitung des angegebenen Messbereichs an mindestens einem Temperatureingang oder Bruch in der Anschlussleitung DIAG 2 Unterschreitung des angegebenen Messbereichs an mindestens einem Temperatureingang oder ein Kurzschluss ist aufgetreten <zugeordneter Operand> <zugeordneter Operand> <zugeordneter Operand> <zugeordneter Operand> Das Temperaturmodul schreibt in den Diagnosebuffer vom easyE4-Basisgerät. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 80: Klemmenbelegung Der Einzelnen Geräte

          Eingang     Ausgang     Q1/1 Q1/2 Q2/1 Q2/2 Ausgang     Q3/1 Q3/2 Q4/1 Q4/2 DC-Eingangserweiterungen mit Transistor-Ausgängen EASY-E4-DC-8TE1(P) Spannungsversorgung +24V         Eingang     Ausgang       easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 81 IA2-6       Eingang       IA3-7 IA3-8 IA3-9 IA4-10 IA4-11 IA4-12 easy Kommunikationsmodule für Steuerrelais easyE4 Die Klemmenbelegung zum optionalen Modul EASY-COM-SWD-C1 ist beschrieben im KapiteleasyE4 als SWD-Koordinator , → Abschnitt "Klemmenbelegung", Seite 679 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 82: Externe Anschlüsse Am Basisgerät

    2.5 Externe Anschlüsse am Basisgerät 2.5 Externe Anschlüsse am Basisgerät Die Basisgeräte bieten durch ihre Schnittstellen die Möglichkeit verschiedene Peripheriegeräte und Komponenten anzuschließen. 2.5.1 Anordnung der externen Anschlüsse   D EL A LT ES C Slot für microSD Ethernet-Buchse am Basisgerät easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 83: Speicherkarte

    Die Speicherkarten sind gegen verkehrtes Einsetzen gesichert. Wenden Sie keine Gewalt beim Einsetzen an. Ziehen Sie den Slot heraus. Drücken Sie die microSD in den Steckplatz bis die Speicherkarte einrastet. Schließen Sie den Slot. Speicherkarte einsetzen easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 84 Drücken Sie die microSD in den Steckplatz. Die Speicherkarte rastet aus und steht ein Stück heraus. Entnehmen Sie die Speicherkarte. Lagern Sie zum Schutz die microSD in ihrer Transportverpackung. Schließen Sie den Slot Abb. 27: Speicherkarte entfernen Abb. 28: Speicherkarte entfernen easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 85: Ethernet

    Gerät zu dem die Ethernet-Leitung führt, folgen Sie der Beschreibung dieses ange- schlossenen Gerätes. Ein neues easyE4-Basisgerät ist standardmäßig auf Auto IP eingestellt. Die Einstellung und Festlegungen am EASY-E4-...-12...C1(P) erfolgen in der Menüstruktur im Pfad unter System-Optionen\Ethernet → Abschnitt "Ethernet", Seite 571...

  • Seite 86: Ethernet-Leitung Anschließen

    Abb. 30: Ethernet-Leitung anschließen     Ethernet 10/100 MBit Tx + Tx – RJ45 Rx + EASY-E4-DC-12TC1(P) — EASY-E4-DC-12TCX1(P) EASY-E4-UC-12RC1(P) — EASY-E4-UC-12RCX1(P) Rx – EASY-E4-AC-12RC1(P) 8 7 6 5 4 3 2 1 EASY-E4-AC-12RCX1(P) — — Funktionserde anschließen Ethernet-Leitung einstecken easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 87 2. Installation 2.5 Externe Anschlüsse am Basisgerät Demontage Ethernet-Leitung mit Anschlusstechnik Schraubklemmen 3.5 mm Abb. 31: Ethernet-Leitung entfernen mit Anschlusstechnik Push-In 0.4 x 2.5 mm Abb. 32: Ethernet-Leitung entfernen easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 88: Lizenz Zur Programmiersoftware

    2.6 Lizenz zur Programmiersoftware 2.6 Lizenz zur Programmiersoftware Die Programmiersoftware steht ab Version 7 als Download zur Verfügung. Geräte der Serie easyE4 können nur mit Versionen der easySoft 7 pro- grammiert werden. Die Programmiersoftware easySoft 7 ist frei verfügbar, zur Freischaltung aller Softwarefunktionen müssen Sie eine Softwarelizenz erwerben.

  • Seite 89: Systemvoraussetzungen

    Mit dieser Zertifikatsnummer lösen Sie Ihren 24-stelligen Lizenzschlüssel online ein. Während der Installation werden Sie nach dem 24-stelligen Lizenz- schlüssel für Ihre easySoft 7 gefragt. Geben Sie dann keinen Lizenzschlüssel ein, erfolgt die Installation im Demo-Mode. Eine Nachlizensierung ist jederzeit möglich. Abb. 33: Lizenzproduktschein easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 90: Lizenzschlüssel Einlösen

    Nach der vollständigen Eingabe Ihrer Daten wird der 24-stellige Lizenzschlüssel an die von Ihnen angegebene E-Mail-Adresse geschickt. Die E-Mail enthält:   Lizenztyp: SW-EASYSOFT   Lizenzproduktschein-Nummer:7-stellige Nummer ihres Zertifikates   Lizenzschlüssel: automatisch generierter 24-stelliger Code   Angaben zur Registrierung des Eigentümers Der 24-stellige Lizenzschlüssel wird während der Installation abgefragt. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 91: Nachlizenzierung

    Wählen Sie in der easySoft 7 im Menü ? den Menüpunkt Lizenz an. Es öffnet sich der Dialog zur Eingabe des Lizenzschlüssels. Abb. 35: Dialog Lizenz Geben Sie hier den 24-stelligen Lizenzschlüssel ein, den Sie per E-Mail erhalten haben. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 92: Software-Updates Und Hardware-Wechsel

    2.6.4 Software-Updates und Hardware-Wechsel Ist die Programmiersoftware easySoft 7 einmal lizenziert, kann jederzeit die aktuelle Version aus dem Eaton Download-Center-Software heruntergeladen und installiert wer- den – die Software bleibt lizenziert. Bei einem Hardware-Wechsel benutzen Sie Ihren Lizenzschlüssel und lösen die- sen erneut ein.

  • Seite 93: Installationsbeschreibung

    Während der Installation werden Sie nach dem 24-stelligen Lizenzschlüssel für Ihre easySoft 7 gefragt. Geben Sie dann kei- nen Lizenzschlüssel ein, erfolgt die Installation im Demo-Mode. Eine Nachlizenzierung ist jederzeit möglich. Folgen Sie den Anweisungen des Installationspaketes auf dem Bildschirm. Abb. 37: Schritt 1 easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 94 Um die Software in der Vollversion zu installieren, geben Sie hier den 24-stelligen Lizenzschlüssel ein. Wird während der Installation kein gültiger Lizenzschlüssel eingegeben, so wird die Software im Demo-Mode installiert. Eine Nachlizenzierung ist möglich, siehe → Abschnitt "Nachlizenzierung", Seite 87. Abb. 40: Schritt 4 Zielordner easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 95 Über die Taste Ändern... können Sie individuell den Ablageort festlegen, wohin die Programmiersoftware easySoft 7 installiert wird. Abb. 41: Schritt 4.1 Zielordner ändern Abb. 42: Schritt 4.2 eigenen Zielordner anlegen Abb. 43: Schritt 6 Installation starten Eine Sicherheitsabfrage wird eingeblendet, nach deren Bestätigung startet die Installation. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 96 Abb. 45: Schritt 8 Abschluß Auf der Benutzeroberfläche wird während der Installation das easySoft 7-Icon abge- legt. Klicken Sie auf daseasySoft 7-Icon um easySoft 7 zu starten. oder Abb. 46: easySoft 7-Icon, je nach Auflösung am Bildschirm easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 97: Inbetriebnahme

    Sie vor der Inbetriebnahme das Gerät sich der Raum- temperatur angleichen. Das Gerät nicht der direkten Wärmestrahlung von Heizgeräten aussetzen. Eine Inbetriebnahme der easyE4-Geräte ist mit/ohne Anzeige- und Bedienfunktionalität der Geräte möglich. Um jedoch allen Erklärungen in diesem Kapitel folgen zu können, wird eine Anzeige- und Bedienmöglichkeit vorausgesetzt.

  • Seite 98: Täglicher Betrieb

    Diese Basisgeräte ohne Display besitzen 2 LEDs, welche den Status der Ethernet- Buchse und den Gerätestatus anzeigen. Befindet sich ein lauffähiges Programm im Steuerrelais easyE4, so startet das Gerät in die Betriebsart RUN. Beachten Sie, daß sich neben dem gültigen Programm im Steu- errelais auch keine Peripheriefehler vorliegen, die zur Betriebs- art STOP führen.
  • Seite 99 Blinken, 4 Hz zwischen easyE4-Gerät und Verbindungsstecker EASY-E4-CONNECT1 LED ETHERNET/NET (nur Basisgerät) Keine Ethernet Leitung gesteckt, Versorgungsspannung aus die Schnittstelle ist nicht aktiv, das easyE4-Gerät hat keine IP-Adresse Gelb, Dauerlicht Ethernet Leitung ist angeschlossen Grün, Dauerlicht IP-Adresse vorhanden, NET nicht konfiguriert Rot, Dauerlicht Ethernet Konflikt oder Fehler, z.B.: Doppelte IP-Adresse, Adressenkollision...

  • Seite 100: Einschaltverhalten Von Steuerrelais Easye4 Mit Display Und Tastatur

    Im Auslieferungszustand ab Werk sehen Sie alle Informationen im Display zuerst in eng- lischer Sprache. Befindet sich ein lauffähiges Programm im Steuerrelais easyE4, so startet das Gerät in die Betriebsart RUN. Beachten Sie, daß sich neben dem gültigen Programm im Steuerrelais auch keine Peripheriefehler vorliegen, die zur Betriebsart STOP führen.

  • Seite 101: Menü Sprache Einstellen

    Drücken Sie die Taste OK. Scrollen Sie mit den Tasten Cursor-Tasten zur gewünschten Sprache. Bestätigen Sie die Taste OK. Verlassen Sie das Menü mit der Taste ESC. Die Anzeige im Display ist auf die gewählte Sprache umgestellt. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 102: Einschaltverhalten Von Basisgeräten Mit Angeschlossenen Erweiterungsgeräten

    Reihenfolge angeschlossen sein. Fehlt ein Gerät oder ist ein anderes Gerät wie im Programm verbaut, bleibt daseasyE4- Basisgerät in der Betriebsart STOP. Das gleiche Verhalten besitzt das easyE4-Basis- gerät auch, wenn Sie ein Gerät mehr als im Programm vorhanden ist installiert haben.

  • Seite 103: Statusanzeige Im Steuerrelais Easye4 Mit Display Und Tastatur

    3. Inbetriebnahme 3.3 Einschalten 3.3.4 Statusanzeige im Steuerrelais easyE4 mit Display und Tastatur Nach dem Einschalten meldet sich das easyE4-Basisgerät nach der Startgrafik mit der Status-Anzeige. Die Status-Anzeige umfasst sechs Zeilen a 16 Zeichen. Mit dem Drücken der Taste Alt wechseln Sie zwischen den Anzeigen.
  • Seite 104 Ausgehend von der Status-Anzeige können Sie über das Hauptmenü in die einzelnen Untermenüs verzweigen. Drücken Sie die Taste OK. Das Hauptmenü erscheint. Tab. 7: Hauptmenü STOP ✓ RUN   PARAMETER STELLE UHR KARTE INFORMATION SYSTEM-OPTIONEN PROGRAMM Siehe auch   → Kapitel "3 Bedienung", Seite 135 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 105: Ethernet Netzwerk In Betrieb Nehmen

    Installieren Sie das Ethernet Netzwerk entsprechend Ihrer Netzwerkarchitektur (Switch, Router, Firewall, VPN etc.) Falls Sie die easyE4 im Ethernet Netzwerk mit anderen Geräten betreiben möchten und über Internet kommunizieren, müssen für die Netzwerksicherheit Maßnahmen außer- halb der easyE4 vorgesehen werden.

  • Seite 106: Remote Betrieb

    3. Inbetriebnahme 3.3 Einschalten 3.3.6 Remote Betrieb Falls Sie das easyE4-Gerät in Betrieb nehmen wollen, ohne an der Maschine oder Anlage zu sein, stellen Sie sicher dass Sie immer den Überblick besitzen, welche Zustände durch Ihr Handeln hervorgerufen werden. Achten Sie darauf, daß keine Gefahren durch den Remote Betrieb entstehen.

  • Seite 107: Übersicht Zum Einschaltverhalten

      Anlauf Karte Sobald das easyE4-Gerät startet, werden die Optionen abgefragt. Das easyE4-Basisgerät prüft, ob eine microSD steckt und ob ein Startprogramm auf der microSD vorhanden ist. Entsprechend geht das Gerät in den Betriebszustand RUN oder STOP. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 108 Anlauf RUN: Das Gerät soll auch ohne easySoft 7 anlaufen können Überschreiben per Karte: Das Gerät soll von microSD-Karte laden, wenn eine microSD-Karte inkl. Startprogramm gesteckt ist ② Erneute Zuweisung der Optionen, da diese von geladenem Programm überschrieben werden könnten easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 109: Ethernet-Verbindung Herstellen Und Programm Übertragen

    3. Inbetriebnahme 3.5 Ethernet-Verbindung herstellen und Programm übertragen 3.5 Ethernet-Verbindung herstellen und Programm übertragen Um den Zugriff auf das easyE4-Basisgerät zwecks Programmierung zu ermöglichen, steht eine Verbindung über Ethernet zur Verfügung. Physikalische Verbindung Ethernet ist bezüglich der Übertragungsphysik eine Punkt zu Punkt Verbindung und benötigt daher, sobald mehr als zwei Geräte angeschlossen werden sollen einen sog.
  • Seite 110   10110010 01100100 Subnetzmaske 255.255.254.0   11111111 11111111 11111110 00000000 Netzwerkteil 192.168.178.192   11000000 10101000   10110010 00000000   Tab. 9: Mögliche IP-Adressen easyE4 easyE4 Dezimal   Binär   IP-Adresse 192.168.178.1   11000000 10101000   10110010 00000001 Subnetzmaske 255.255.254.0  ...
  • Seite 111 Voraussetzungen für den Zugriff auf ein Steuerrelais easyE4:   Der PC besitzt eine freie und eingerichtete Ethernet-Schnittstelle   Die Ethernet-Schnittstelle vom PC muss im selben Subnetz wie das easyE4-Basis- gerät liegen.   Das Steuerrelais easyE4 ist über eine handelsübliche Ethernet-Leitung mit RJ45 Stecker mit dem PC verbunden.
  • Seite 112 Abb. 55: Gerät mit IP-Adresse suchen Bei bestehender Ethernet-Verbindung wird das easyE4-Basisgerät gefunden und mit seinen Parametern eingetragen. Speichern Sie für das gefundene easyE4-Basisgerät das IP-Profil mit der Taste als IP-Profil speichern. Fenster Gerät suchen Abb. 56: IP-Profil vom gefundenen Gerät speichern Eine entsprechende Meldung erscheint, dass die IP-Adresse vom easyE4-Basisgerät...
  • Seite 113 3. Inbetriebnahme 3.5 Ethernet-Verbindung herstellen und Programm übertragen War bereits eine Verbindung zu mehreren easyE4-Basisgeräten aufgebaut, stehen entsprechend mehr Einträge zur Verfügung. Wählen Sie in diesem Fall die IP- Adresse des benötigten easyE4-Basisgerätes unter Schnittstelle aus. Ansicht Kommunikation\Verbindung Abb. 57: IP-Adresse vom easyE4-Gerät auswählen Stellen Sie mit der Schaltfläche Online eine Verbindung zwischen Ihrem PC und...
  • Seite 114 Taste F1 auf Ihrer Tastatur öffnen. Beim Download des Projektes werden die Ethernet-Einstellungen des Projektes auf das easyE4-Basisgerät übertragen, genauer: Der Parametersatz des Registers Ethernet in der Ansicht Projekt. Je nachdem, wie dieser eingestellt ist, kann sich das Verhalten der Ethernet-Verbindung direkt nach dem Download verändern.

  • Seite 115: Automatisches Booten Von Der Karte

    Da standardmäßig die Option Anlauf RUN aktiviert ist, wechselt das Gerät auto- matisch in den Betriebszustand RUN. Sobald das easyE4-Gerät in den Betriebszustand RUN wechselt, wird geprüft, ob sich im internen Speicher ein Programm befindet. Wenn nein, wird der folgende Schritt übersprungen.

  • Seite 116: Karte Im Pc Mit Easysoft 7 Für Das Booten Vorbereiten

    Häkchen aktiviert ist. Starten Sie das Einrichten der Karte durch die Befehlsfolge Menüleiste Pro- jekt/Karte . Falls Sie das erste Mal diese Befehlsfolge aufrufen, ist das Laufwerk der microSD auszuwählen. Das Fenster Einrichten der Karte öffnet sich. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 117 3. Inbetriebnahme 3.6 Automatisches Booten von der Karte Programm übertragen Menüleiste/Projekt/Karte… Abb. 59: Offline Bediendialog Speicherkarte Betätigen Sie die Schaltfläche PC -> Karte. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 118 Wählen Sie den NET-Teilnehmer aus, dessen Programm auf die microSD Spei- cherkarte übertragen werden sollte, z.B. <NET-Teilnehmer NT1>. Als nächstes wird die Plausibilitätskontrolle durchgeführt. Wird die Plau- sibilitätskontrolle erfolgreich durchgeführt, erscheint die Abfrage nach dem Start- programm. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 119 übertragene Programm sowie die Datei BOOT.TXT. Abb. 60: Laufwerk microSD Speicherkarte mit Ordner PROGRAM enthält BOOT.TXT und kompiliertes Programm test.prg Die Karte ist jetzt mit allen Voraussetzungen für das Booten vorbereitet. Sie können das automatische Booten von Karte jetzt vornehmen. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 120: Karte Im Easye4-Gerät Mit Easysoft 7 Für Booten Vorbereiten

    3. Inbetriebnahme 3.6 Automatisches Booten von der Karte 3.6.2 Karte im easyE4-Gerät mit easySoft 7 für Booten vorbereiten Voraussetzungen   Lizenzierte Version easySoft 7 auf dem PC Stecken Sie die Karte in spannungslosem Zustand in das Gerät. Schalten Sie die Versorgungsspannung ein.
  • Seite 121 3. Inbetriebnahme 3.6 Automatisches Booten von der Karte Menüleiste/Projekt/Karte… Abb. 61: Offline Bediendialog Speicherkarte easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 122 Wählen Sie den NET-Teilnehmer aus, dessen Programm auf die microSD Spei- cherkarte übertragen werden sollte, z.B. <NET-Teilnehmer NT1>. Als nächstes wird die Plausibilitätskontrolle durchgeführt, siehe hierzu → "Plau- sibilitätskontrolle", Seite 555. Wird die Plausibilitätskontrolle erfolgreich durchgeführt, erscheint die folgende Abfrage. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 123 übertragene Programm sowie die Datei BOOT.TXT. Abb. 62: Laufwerk microSD Speicherkarte mit Ordner PROGRAM enthält BOOT.TXT und kompiliertes Programm test.prg Die Karte ist jetzt mit allen Voraussetzungen für das Booten vorbereitet. Sie können das automatische Booten von Karte jetzt vornehmen. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 124: Karte Am Easye4-Gerät Für Das Booten Vorbereiten

    Auf der microSD-Speicherkarte befindet sich mindestens ein kompiliertes Pro- gramm *.PRG Für die Konfiguration muss das easyE4-Gerät im Betriebszustand STOP sein. Sollte dies nicht der Fall sein, so weist Sie das Gerät darauf hin. Stecken Sie die Speicherkarte in spannungslosem Zustand in das Gerät.
  • Seite 125 3.6 Automatisches Booten von der Karte Ist die Display-Anzeige leer, sind keine Programme auf der Speicherkarte abgelegt. Schalten Sie die Spannungsversorgung aus. Die Karte ist jetzt mit allen Voraussetzungen für das Booten vorbereitet. Sie können das automatische Booten von Karte jetzt vornehmen. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 126: Reset - Gerät Auf Auslieferungszustand Zurück Setzen

    Schalten Sie das easyE4-Basisgerät aus. Stecken Sie die microSD-Speicherkarte ein. Schalten Sie das easyE4-Basisgerät ein. Schalten Sie anschließend das easyE4-Basisgerät aus und entfernen Sie die microSD-Speicherkarte. Das easyE4-Basisgerät ist zurückgesetzt. Programm, Passwort und alle Einstellungen sind gelöscht, die Netzwerkschnittstelle arbeitet mit Auto-IP.

  • Seite 127: Firmware Aktualisieren

    Grundsätzlich kann die Firmware der Basisgeräte auch mit einer älteren Firmware von der microSD Speicherkarte überschrieben werden. Updates der Firmware werden von Eaton Industries GmbH, Bonn im Download Center – Software unter Firmware-Updates als *.zip-Dateien zur Verfügung gestellt. Download Center - Software Eaton.eu/software/Firmware Updates/easy...

  • Seite 128: Firmware Update Basisgerät

    Onlinekommunikation mit dem easyE4-Basisgerät in der easySoft 7Kom- munikationsansicht/Register HW-Info angezeigt. Bei easyE4-Basisgeräten mit Display ist die Version der Firmware im Gerätemenü Infor- mation\System einsehbar, → Abschnitt "Menü Information", Seite 147 Ein im Basisgerät bestehendes Programm wird bei der Erneuerung der Firmware unver- ändert belassen.
  • Seite 129 Schalten Sie das easyE4-Basisgerät ein. Bootloader-Version 1.01: Die Konfiguration in der “e4update.ini”-Datei wird im Boot- loader der easyE4 abgefragt und ein Kompatibilitätscheck durchgeführt. Ist die Firm- ware im Gerät und auf der Karte gleich, wird keine Aktualisierung durchgeführt. Bootloader-Version 1.00: Die Firmware wird von der microSD Speicherkarte auf das Basisgerät übertragen.
  • Seite 130 “e4update.ini” bei jedem Einschalten ausgewertet und gegebenenfalls die Firmware aktualisiert. Für Bootloader-Version 1.00 gilt: Entfernen Sie die microSD Speicherkarte nicht, startet bei jedem Einschalten das Pro- gramm erst, nachdem die Firmware von der microSD Speicherkarte neu übertragen wurde. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 131: Firmware Update Erweiterungsgerät

    (*.FW). Für ein Update ist kein Eintrag in einer Konfigurationsdatei erforderlich. Für das Update der Firmware muss das easyE4-Erweiterungsgerät mit dem Basisgerät über den Verbindungsstecker EASY-E4-CONNECT1 verbunden sein. Die Nummer der easyE4-Erweiterung wird anhand der Position nach dem Basisgerät im Montageblock, von links beginnend mit 1 bestimmt.

  • Seite 132: Update Einer Erweiterung Über Ein Basisgerät Mit Display

    Öffnen Sie den Menüpfad SYSTEM OPTIONEN\UPDATE\ERWEITERUNG. Tab. 14: System-Optio- nen\Update UPDATE   KOMM.-MODUL ERWEITERUNG     Wählen Sie die Nummer der easyE4-Erweiterung im Block aus, 1 bis 11 ist mög- lich. Tab. 15: System-Optio- nen\Update\Erweiterung ERWEITERUNG <1-11>   UPDATE <Dateiname auf SD>...

  • Seite 133: Firmware Update Easy Kommunikationsmodul

    Für das Update der Firmware muss das easy Kommunikationsmodul mit dem Basis- gerät über den Verbindungsstecker EASY-E4-CONNECT-COM1 verbunden sein. Die Nummer vom easy Kommunikationsmodul ist mit 01 angegeben Für jedes easy Kommunikationsmodul muss ein Update einzeln durchgeführt werden. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 134: Update Easy-Com

    Die Hardware-Information (HW-Info), welche Firmware-Ver- sion auf dem easy Kommunikationsmodul vorhanden ist, kön- nen Sie nur über easySoft 7 einsehen. Verbinden Sie sich dazu in der Ansicht Kommunikation mit Ihrem easyE4-Block. Im Arbeitsbereich Konfiguration wird im Register HW-Info die FW-Version angezeigt. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 135 3. Inbetriebnahme 3.8 Firmware aktualisieren Siehe auch   → "Programm auf das easyE4-Gerät übertragen", Seite 162   → "Programme übertragen von und zur microSD-Speicherkarte", Seite 195   → "Übersicht zum Einschaltverhalten", Seite 103   → "Systemeinstellungen", Seite 565 easySoft 7 Funktionsbausteine  ...

  • Seite 136: Microsd-Speicherkarte

     4. Startbild für das Display vom EASY-E4-...-12...C1(P) festlegen Auf der Speicherkarte kann eine boot.bmp abgelegt werden und diese wird dann beim Starten der easyE4 im Display angezeigt und beim Stecken der Karte  5. Anwenderprogramme übertragen, Speicherung mehrerer Programme  6. Daten protokollieren →...

  • Seite 137: Microsd Speicherkarte Freigeben

    Wechseln Sie mit den P-Tasten zum Menüpunkt MANAGE SD CARD und bestä- tigen Sie die Auswahl mit OK. Wechseln Sie mit den P-Tasten zum Menüpunkt RELEASE CARD und bestätigen Sie die Auswahl mit OK. Die microSD Speicherkarte ist anschließend nicht mehr erreichbar. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 138: Startgrafik Für Das Display Vom Easy-E4

    Legen Sie die boot.bmp direkt auf der Speicherkarte ab. microSD-Speicherkarte im PC Abb. 65: Ablage der boot.bmp Sobald das easyE4-Gerät eingeschaltet wird, wird die boot.bmp als Startgrafik mit der festgelegten Anzeigedauer eingeblendet. Zur Funktion der Startgrafik muss die microSDSpeicherkarte im Gerät gesteckt bleiben.

  • Seite 139: Bedienung

    (P). Basisgeräte mit LED-Anzeige zur Diagnose EASY-E4-...-12...CX1(P) und alle Erwei- terungsgeräte liefern nur eine codierte Anzeige über das Blinkverhalten der LED. → Abschnitt "Einschaltverhalten von Steuerrelais easyE4 mit LED-Anzeige", Seite 94 4.1 Basisgerät mit Display und Tasten   Abb. 66: Display und Tastenfeld 4.1.1 LCD-Display...

  • Seite 140: Farbige Hintergrundbeleuchtung Vom Display

    Anwahl an. Da die Anzeige nur 6 Zeilen umfasst, müssen Sie mit den Cursor- Tasten ggf. zu den weiteren verfügbaren Zeilen scrollen. Die Einstellung erfolgt am easyE4-Gerät im Menü SYSTEM- OPTIONEN\SYSTEM\ANZEIGE, → Abschnitt "Anzeige", Seite 567 4.1.2 Tastenfeld Löschen im Schaltplan...

  • Seite 141: Menüführung Und Eingabe Von Werten

    Betätigen Sie jede Auswahl mit der Taste OK. und öffnen Sie so den Menüpfad. Scrollen Sie mit den Cursor-Tasten in der Zeile um den Bereich rechts und links der Anzeige im Display zu sehen, wenn benötigt. Im Display ist bei der Belegung dieser Möglichkeit das Zeichen zu sehen. ó easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 142: Cursor-Anzeige

    4. Bedienung 4.1 Basisgerät mit Display und Tasten 4.1.4 Cursor-Anzeige Die Cursor-Tasten im easyE4-Programm haben drei Funktionen:   Bewegen   Eingeben   Verbinden Den aktuellen Modus erkennen Sie am Aussehen des blinkenden Cursors. Aktuelle Auswahl blinkt im easyE4-Display. Im Modus Bewegen positionieren Sie den Cursor mit den Cursor-Tasten œ...

  • Seite 143: Betriebsarten Der Easye4

    NET bedient, (ETHERNET, WEB-Server und Modbus-TCP)   das Prozessabbild der Ausgänge ausgegeben. easyE4-Geräte mit Display startet nicht mit der Betriebsart RUN, wenn Sie das Anlauf- verhalten ANLAUF RUN deaktivieren. easyE4-Geräte mit LED-Anzeige weisen ein abweichendes Startverhalten auf. Hier sind die Funktionen ANLAUF RUN und ANLAUF KARTE automatisch aktiviert, da keine Bedienhandlungen für einen manuellen Start möglich ist.

  • Seite 144: Laufender Betrieb

    4.2 Betriebsarten der easyE4 Der Wechsel der Betriebsart, das Umschalten von RUN auf STOP und umgekehrt, erfolgt im Hauptmenü am easyE4-Gerät,→ Abschnitt "Menü STOP RUN zur Betriebsart", Seite 143 Ist kein Programm auf der easyE4 hinterlegt, kann nicht in die Betriebsart RUN gewechselt werden.

  • Seite 145: Bediensystematik Der Menüauswahl Und Werteingabe

    Stelle ändern, Cursor nach links, rechts Einstellung ab letztem OK zurücknehmen, Aktuelle Anzeige, Menü verlassen Kontakt/ Relais ändern. Neu einfügen, Einstellungen speichern Als P-Taste, Eingang P1 Als P-Taste, Eingang P2 Als P-Taste, Eingang P3 Als P-Taste, Eingang P4 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 146: Gerätemenü Wählen

    Da die Anzeige nur 6 Zeilen umfasst, müssen Sie ggf. mit den Cursor-Tasten weiteren Zeilen scrollen. Tab. 20: Hauptmenü STOP ✓ RUN   PARAMETER STELLE UHR KARTE INFORMATION SYSTEM-OPTIONEN PROGRAMM Ein horizontaler Scrollbalken weist Sie auf weitere Auswahlmöglichkeiten hin. Diese erreichen Sie ggf. Sie ggf. mit den Cursor-Tasten easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 147: Übersicht Zu Den Menüs Am Gerät

    In diesem Untermenü wird der Wechsel der Betriebsart ausgelöst. Tab. 23: STOP Tab. 24: RUN STOP ✓ RUN STOP? RUN? STOP  RUN ✓ NEIN NEIN             Siehe auch → Abschnitt "Betriebsarten der easyE4", Seite 139 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 148: Menü Parameter

    Untermenü angezeigt und können dort auch mit den Cursor-Tasten angepasst werden.   Tab. 28: Beispiel zum Zeit-   baustein T 01 Ü >I1   >I2   QV>                 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 149: Menü Stelle Uhr

    : +000'             Tab. 34: Stelle Uhr\Astron. ASTRON.   N000. 0000000 E000. 0000000 DIFFERENZ: +000'             Siehe auch   → Abschnitt "Uhrzeit und Datum einstellen", Seite 590 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 150: Menü Karte

    VORHANDEN: FORMATIERT: GRÖßE xxxMB FREI XXXMB         Siehe auch   → Abschnitt "microSD-Speicherkarte", Seite 132   → Abschnitt "Programme übertragen von und zur microSD-Speicherkarte", Seite   → Abschnitt "Konfiguration microSD-Karte und Geräte-ID", Seite 589 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 151: Menü Information

      KARTE   INFORMATION SYSTEM-OPTIONEN PROGRAMM Information\System Anzeige der Versionen auf dem easyE4 Angabe der Typenbezeichnung OS: Firmware-Version B: Build-Version der Firmware CRC: Ergebnis der zyklische Redundanzprüfung Zum Update der Geräte   → Abschnitt "Firmware aktualisieren", Seite 123   → Abschnitt "Geräteinformation", Seite 599...

  • Seite 152: Menü System-Optionen

    Tab. 48: System-Optio- nen\Lösche Progr. LÖSCHE PROGR.? Löscht das Programm im easyE4-Gerät NEIN       Tab. 49: System-Optio-   nen\Net Das Untermenü ist nur NET-GROUP: NET-ID: in englischer Sprache BUSDELAY: verfügbar. REMOTE RUN           easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 153   → Abschnitt "NET Verbund einrichten", Seite 632   → Abschnitt "Webserver einrichten", Seite 639   → Abschnitt "Modbus TCP", Seite 687   → Abschnitt "E-Mail-Funktion einrichten", Seite 663   → Abschnitt "Komfortable Visualisierung für easyE4", Seite 715   → Abschnitt "microSD-Speicherkarte", Seite 132 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 154: Menü Programm

    4. Bedienung 4.4 Übersicht zu den Menüs am Gerät 4.4.8 Menü Programm Dieses Menü ist nur verfügbar im Auslieferungszustand der easyE4 und oder wenn ein Programm, das mit der Programmiermethode EDP erstellt wurde im easyE4-Gerät gespeichert ist. In diesem Menü können Sie direkt ein Programm in der Programmiermethode EDP auf dem easyE4-Gerät erstellen.
  • Seite 155 Zeile zur Verfügung. Nach dem Editieren der Bausteine stehen die Abfragen ABBRUCH, und SICHERN zur Auswahl . Tab. 56: Programme\Schaltplan Tab. 57: Programme\Baustein                     Ó SICHERN ABBRUCHÓ easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 156: Das Erste Edp-Programm

    Nachfolgend werden Sie exemplarisch Schritt für Schritt Ihr erstes Programm in der easy Device Programming (EDP)-Programmiermethode erstellen und damit einen Schaltplan verdrahten. Dabei lernen Sie alle Regeln kennen, um ein easyE4-Gerät bereits nach kurzer Zeit für Ihre eigenen Projekte einzusetzen. Wie bei einer her- kömmlichen Verdrahtung benutzen Sie im Programm Kontakte und Relais.
  • Seite 157 Schaltplan-Anzeige Abb. 68: leerer Schaltplan Die letzte Zeile zeigt die Lage des Cursors an:   L: = Strompfad (Line bzw. Zeile).   C: = Kontakt- oder Spulenfeld (Column bzw. Spalte).   Anzahl des freien Speicherplatzes in Byte. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 158: Schaltplan Erstellen

    Die ersten vier Spalten C sind die Kontaktfelder, die fünfte Spalte bildet das Spulenfeld. Jede Zeile L ist ein Strompfad. Das easyE4 legt den ersten Kontakt automatisch an Spannung. Gegeben ist das folgende Beispiel für eine Lampenansteuerung. Das easyE4-Gerät übernimmt die Verdrahtung und die Aufgaben der unterlegten Schaltung. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 159 Das Zeichen kennzeichnet die Funktion der Spule, hier eine Relaisspule mit Schütz- funktion. ist einer der Ausgänge des easyE4-Gerätes. Q001 Vom ersten Kontakt zur Ausgangsspule Bei easyE4-Geräten verdrahten Sie vom Eingang zum Ausgang. Der erste Ein- gangskontakt ist I001 Drücken Sie die Taste OK. easyE4 gibt den ersten Kontakt an der Cursor-Position vor.
  • Seite 160 Da kein dritter Schaltkontakt benötigt wird, können Sie die Kontakte nun direkt bis zum Spulenfeld verdrahten. Verdrahten Für das Verdrahten stellt ein easyE4-Gerät im Schaltplan ein eigenes Werkzeug bereit, den Verdrahtungsstift . Mit der Taste ALT aktivieren Sie den Stift . und mit den Cursor-Tasten bewegen Sie ihn.
  • Seite 161 Drücken Sie die Taste OK zur Bestätigung. Der Schaltplan wird gespeichert. Drücken Sie zwei mal die Taste ESC, um wieder in das Hauptmenü zu gelangen. Sind die Taster S1 und S2 angeschlossen, können Sie den Schaltplan testen. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 162: Schaltplan Testen

    4.5.2 Schaltplan testen Wechseln Sie zurück ins Hauptmenü Wählen Sie den Menüpunkt STOP RUN. Die aktuelle Betriebsart wird im Display am easyE4-Gerät durch einen Haken RUN oder STOP gemeldet. Mit der Taste OK, schalten Sie in die jeweils andere Betriebs- art um.

  • Seite 163: Kontrollmöglichkeiten Im Run-Betrieb

    I002 erkennbar an den eingeblendeten Zahlen. Test über die Stromflussanzeige Wechseln Sie in die Schaltplananzeige und betätigen Sie den Taster S1. Das Relais zieht an und das easyE4-Gerät zeigt den Stromfluss mit einer Doppellinie an. I001===I002===========Ä Q001      ...
  • Seite 164 Der Cursor springt zum zweiten Kontakt. Betätigen Sie die Taste ALT. Die Zoom-Funktion wird ausgeschaltet. Die Anzeige wech- selt in den Anzeigezustand mit Kontakt und/oder Spulen-Bezeichnung. Anzeige Stromfluss: Eingang I01 geschlossen, I02 geöffnet, Relais Q1 ist abgefallen. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 165: Programm Löschen

    NET-Parametrierung. Um das Programm in easyE4-Gerät zu löschen, gehen Sie folgendermaßen vor: Um den Schaltplan zu erweitern, zu löschen oder zu ändern, muss easyE4 in der Betriebsart STOP stehen. Schalten Sie das easyE4-Gerät in die Betriebsart STOP.

  • Seite 166: Programm Auf Das Easye4-Gerät Übertragen

    4. Bedienung 4.6 Programm auf das easyE4-Gerät übertragen 4.6 Programm auf das easyE4-Gerät übertragen Zur direkten Übertragung eines fertigen *.e70 Programms auf das easyE4-Gerät stehen zwei Wege zur Verfügung:   über eine microSD-Speicherkarte   über eine direkte Ethernet-Verbindung zwischen PC und easyE4 4.6.1 Übertragung mit der microSD-Speicherkarte...
  • Seite 167 4. Bedienung 4.6 Programm auf das easyE4-Gerät übertragen Öffnen Sie im Menü Projekt\ Karte..easySoft 7 Ansicht Projekt Abb. 78: Beispielprogramm geöffnet Im folgenden Fenster Einrichten der Karte wird mit dem Klicken auf das -Symbol nach dem Stammverzeichnis für die Kartenstruktur gefragt für die Anlage der Ordner LOGS und PROGRAM, die von der easySoft 7 benötigt werden.
  • Seite 168 4. Bedienung 4.6 Programm auf das easyE4-Gerät übertragen Das Fenster Einrichten der Karte wird angezeigt. easySoft 7 Ansicht Projekt\Projekt\Karte... Abb. 79: Anzeige der Speicherkarte Unter Karte können Sie den Speicherort, das Laufwerk in dem sich die microSD-Spei- cherkarte befindet festlegen.
  • Seite 169 4. Bedienung 4.6 Programm auf das easyE4-Gerät übertragen In diesem Fenster geben Sie den Namen ein, wie das Programm auf dem Gerät easyE4 heißen soll. Achten Sie bei der Schreibweise auf die Konventionen, maximal 14 Zeichen, Ziffern oder Buchstaben. Legen Sie im Eingabefeld einen neuen Eintrag an.
  • Seite 170 → Abschnitt "microSD einsetzen", Seite 79 Das easyE4-Gerät ist einsatzbereit. Legen Sie die Versorgungsspannung unter Beachtung der Sicherheitshinweise an. Das easyE4-Gerät beginnt, je nach Betriebsart mit der Abarbeitung vom Pro- gramm. oder Übertragen Sie das Programm von der microSD-Speicherkarte in das Gerät, wenn Sie das Programm nicht als Startprogramm festgelegt haben.

  • Seite 171: Ethernet-Verbindung Herstellen

    Sie entweder eine lokale Ethernet-Schnittstelle am PC verwenden oder einen han- delüblichen Adapter z.B. USB auf Ethernet verwenden. Die IP-Adressen vom PC und dem easyE4-Basisgerät müssen in einem Bereich liegen, d.h. die ersten zwei oder drei Pakete der IP-Adresse müssen gleich lauten, aber sich im letzten Paket unterscheiden und ungleich 0 sein.
  • Seite 172 über Internetprotokoll Version 4 (TCP/IPv4) und geben Sie eine IP-Adresse im gleichen Bereich an, aber einer eigenen Gerätenummer. Beispiel Windows-Oberfläche Abb. 82: Ethernet-Verbindung am PC Mit der Programmiersoftware easySoft 7 können Sie sich jetzt mit Ihrem easyE4-Gerät verbinden. Siehe auch   → Abschnitt "Ethernet-Verbindung herstellen und Programm übertragen", Seite...

  • Seite 173: Programmierung Am Gerät

    Hauptmenü unter Programm angezeigt. Programme/Schaltplan Abb. 83: Schaltplan-Anzeige Kontakte und Spulen von Relais verdrahten Sie im easyE4-Schaltplan von links nach rechts, vom Kontakt zur Spule. Der Schaltplan wird in einem unsichtbaren Verdrahtungsgitter mit Kontaktfeldern, Spu- lenfeldern und Strompfaden eingegeben und mit Verbindungen verdrahtet.
  • Seite 174 Im Schaltplan stehen Ihnen 256 Strompfade für die Verdrahtung der Kontakte und Spu- len zur Verfügung. Aus Gründen der Lesbarkeit sehen Sie in der Schaltplan-Anzeige des easyE4-Gerätes pro Strompfad zwei Kontakte oder einen Kontakt plus Spule in Reihe. Insgesamt wer- den 16 Zeichen pro Strompfad und fünf Strompfade plus die Statuszeile gleichzeitig...

  • Seite 175: Elemente Des Schaltplans

    5. Programmierung am Gerät 5.3 Elemente des Schaltplans 5.3 Elemente des Schaltplans Ein Schaltplan ist eine Abfolge von Befehlen, die das easyE4-Gerät in der Betriebsart RUN zyklisch bearbeitet. Im Schaltplan werden Kontakte und Spulen miteinander verbunden. In der Betriebsart RUN wird entsprechend dem Stromfluss und der Spulenfunktion eine Spule ein- oder ausgeschaltet.

  • Seite 176: Kontakte

    Mit Kontakten verändern Sie den Stromfluss im easyE4-Schaltplan. Kontakte, z. B. Schließer, haben den Signal-Zustand 1, wenn sie geschlossen sind und 0, wenn sie geöffnet sind. Im easyE4-Schaltplan verdrahten Sie Kontakte als Schließer- oder Öff- ner-Kontakt. Öffner-Kontakte werden durch einen Querstrich oberhalb des jeweiligen Operanden symbolisiert.

  • Seite 177: Spulen

    Zustand Ein (1) oder Aus (0). Die Einstellmöglichkeiten für Ausgangs- und Hilfs- relais werden mit den Spulenfunktionen beschrieben. Ein easyE4-Gerät stellt Ihnen verschiedene Relaistypen sowie Funktionsbausteine und deren Spulen (Eingänge) für die Verdrahtung in einem Schaltplan zur Verfügung.
  • Seite 178 Das Relais verhält sich wie ein bistabiles Kippglied.   Abb. 85: Wirkdiagramm „Stromstoßrelais“ Eine Spule wird bei Spannungsausfall und in der Betriebsart STOP automatisch aus- geschaltet. Ausnahme: Remanente Spulen verbleiben im Zustand 1. Siehe auch   → Abschnitt "Remanenz-Funktion", Seite 582 easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 179 Spule Vorrang, die im Schaltplan die höhere Strompfadnummer besitzt, in diesem Fall die Rücksetzspule. I 05---------------S Q 01 I 10---------------R Q 01 Abb. 87: Gleichzeitiges Ansteuern von   Im obigen Beispiel hat bei gleichzeitiger Ansteuerung der Setz- und Rücksetzspule die Rücksetzspule den Vorrang. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 180 Soll die Spule nur bei einer positiven Flanke schalten, so wird diese Funktion ange- wendet. Bei einem Anstieg des Spulen-Zustandes von 0 auf 1 schaltet die Spule für eine Zykluszeit ihre Schließerkontakte auf den Zustand 1.   Abb. 89: Wirkdiagramm „Zyklusimpuls“ bei positiver Flanke easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 181 Bei einem Abfall des Spulen-Zustandes von 1 auf 0 schaltet die Spule für eine Zykluszeit ihre Schließer-Kontakte auf den Zustand 1.   Abb. 90: Wirkdiagramm „Zyklusimpuls“ bei negativer Flanke Eine gesetzte Spule wird bei Spannungsausfall und in der Betriebsart STOP automatisch ausgeschaltet. Remanente Spulen behalten ihren logischen Zustand. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 182: Mit Kontakten Und Spulen Arbeiten

    5. Programmierung am Gerät 5.4 Mit Kontakten und Spulen arbeiten 5.4 Mit Kontakten und Spulen arbeiten Schalter, Taster und Relais aus einem herkömmlichen, fest verdrahteten Schaltplan ver- drahten Sie im easyE4-Schaltplan über Eingangskontakte und Relaisspulen. Fest verdrahtet Mit einem easyE4-Gerät verdrahtet easyE4-Anschluss  ...

  • Seite 183: Kontakte Eingeben Und Ändern

    5.4 Mit Kontakten und Spulen arbeiten 5.4.1 Kontakte eingeben und ändern   Abb. 92: Legende Kontaktdarstellung Einen Eingangskontakt wählen Sie im easyE4-Gerät über den Kontaktnamen und die Kontaktnummer. Beispiel: Eingangskontakt Basisgerät oder Kontakt eines Funktionsbausteines besteht aus dem abgekürzten Bausteinnamen, der Nummer und der Kontaktfunktion.

  • Seite 184: Schließer- Zu Öffner-Kontakt Ändern

    Beachten Sie, dass beim Öffner der aktive Zustand 0 ist. Der Zustand 0 eines Kontaktes kann jedoch auch vorliegen, wenn der Teilnehmer fehlt oder fehlerhaft arbeitet. Deshalb kann der Einsatz eines Öffners im Schaltplan ohne Auswertung der Diagnosebits zu Fehlinterpretationen führen. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 185: Spulen Eingeben Und Ändern

    (eine angewählte Stelle wird in der folgenden Abbildung hellgrau dargestellt). Ändern Sie mit den Cursor-Tasten den Wert an der Stelle. Das easyE4-Gerät beendet den Modus Eingeben, sobald Sie ein Kontakt- oder Spu- lenfeld mit den Cursor-Tasten oder der Taste OK verlassen.

  • Seite 186: Kontakte Und Spulen Löschen

    Q 001 zu S Q 008 ändern 5.4.4 Kontakte und Spulen löschen Bewegen Sie mit den Cursor-Tasten den Cursor auf ein Kontakt- oder Spulenfeld. Drücken Sie die Taste DEL. Der Kontakt oder die Spule werden mit den Verbindungen gelöscht. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 187: Verbindungen Erstellen Oder Ändern

    Cursor-Tasten zwischen den Strompfaden. Beenden Sie den Modus Verbinden mit derTaste ALT. Das easyE4-Gerät beendet den Modus automatisch, sobald Sie den Stift auf ein beleg- tes Kontakt- oder Spulenfeld bewegen. In einem Strompfad verbindet das easyE4-Gerät Kontakte und den Anschluss zur Relaisspule automatisch, wenn keine Leer- felder dazwischenliegen.

  • Seite 188: Verbindungen Löschen

    5.4.7 Strompfad einfügen Die Schaltplananzeige stellt drei der 256 Strompfade gleichzeitig in der Anzeige dar. Strompfade außerhalb der Anzeige – auch leere – rollen im Display der easyE4 auto- matisch in die Schaltplananzeige, wenn Sie den Cursor über die obere oder untere Anzeigengrenze bewegen.

  • Seite 189: Gehe Zu" Einem Strompfad

    Wechseln Sie mit den Cursor-Tasten in das Menü SICHERN. Drücken Sie die Taste OK. Das gesamte Programm, Schaltplan und Funktionsbausteine werden gesichert. Nach dem Sichern befinden Sie sich wieder im vorhergehenden Menü, aus dem Sie den Schaltplan geöffnet haben. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 190: Eingabe Des Schaltplans Abbrechen

    Sie gilt ausschließlich für diesen Bereich. Befindet sich der gewünschte Kontakt oder die Spule oberhalb der Aufrufstelle, begin- nen Sie die Suche am Anfang des Schaltplans. Bei erfolgreicher Suche gelangen Sie automatisch zum gewünschten Kontakt- oder Spu- lenfeld im Schaltplan. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 191: Mit Cursor-Tasten Schalten

    5.4 Mit Kontakten und Spulen arbeiten 5.4.13 Mit Cursor-Tasten schalten Ein easyE4-Gerät bietet die Möglichkeit, die vier Cursor-Tasten als fest verdrahtete Ein- gänge im Schaltplan zu benutzen. Eingesetzt werden können die P-Tasten zum Testen von Schaltungen oder für den Hand- betrieb.

  • Seite 192: Schaltplan Kontrollieren

      5.4.14 Schaltplan kontrollieren Im easyE4-Gerät ist eine Stromflussanzeige integriert, mit der Sie die Schaltzustände der Kontakte, Relais- und Funktionsbausteinspulen im Betrieb verfolgen können. Die Schaltplan-Anzeige hat, abhängig von der Betriebsart, zwei Funktionen:  ...

  • Seite 193: Sprünge

    Der Einsatz von Sprüngen im Bausteinplan wird erklärt unter → "LB - Sprungmarke", Seite 489 und → "JC - Bedingter Sprung", Seite 484. Das easyE4-Gerät erlaubt den Einsatz von bis zu 32 Sprüngen. Schaltplan-Elemente für Sprünge im Schaltplan Kontakt (Schließer1)  ...
  • Seite 194 5. Programmierung am Gerät 5.4 Mit Kontakten und Spulen arbeiten Aufgrund der Arbeitsweise vom easyE4-Gerät werden Rück- wärtssprünge nicht ausgeführt. Ist die Sprungmarke in Vor- wärtsrichtung nicht vorhanden, wird zum Ende des Schaltplans gesprungen. Der letzte Strompfad wird ebenso übersprungen.

  • Seite 195: Net-Operanden Im Schaltplan Verdrahten

    Sie haben im Schaltplan einen Operanden I.., Q.., R.., RN.. oder SN.. ausgewählt und befinden sich im Eingabemodus. Dieser Modus wird durch einen blinkenden Operanden angezeigt. ú Bewegen Sie den Cursor mit der Cursortaste in die Position links vom Ope- randen. Als Startwert erscheint eine blinkende Null. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 196 Diese Operanden werden immer paarweise angewendet.   Put (PT) und Get (GT) werden eingesetzt um Doppelwort-Operanden über das NET auszutauschen. Mehr Informationen zu den Herstellerbausteinen: → Abschnitt "Arbeiten mit Funk- tionsbausteinen", Seite 199 .→ Abschnitt "Funktionsbausteine", Seite 217 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 197: Sn-Rn-Beispiel

    NET-Teilnehmer 2 sendet den Zustand der P-Taste P01 über SN1 zu NET-Teilnehmer 1. Teilnehmer 2   Teilnehmer 1 Ziel-ID     Quell-ID   Der dazugehörige Schaltplan sieht dann so aus: Beim NET-Teilnehmer 1 wird über RN1 der Zustand von P01 als Zählimpuls für das Zähl- relais C01 verknüpft. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 198 Mehr Informationen zu den Funktionsbausteinen: → Abschnitt "Funktionsbausteine", Seite 217 NET-Merker N.., nB.., nW.., nD... Von jedem Teilnehmer der die NET-Merker beschreibt , kann in jedem anderen Teil- nehmer gelesen werden. Abb. 105: Teilnehmer 1 Abb. 106: Teilnehmer 2 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 199: Programme Übertragen Von Und Zur Microsd-Speicherkarte

    Versorgungsspannung anliegt (Einschalten) und sich kein Pro- gramm im Gerät selbst befindet, automatisch auf das Gerät übertragen und ausgeführt. Ein Übertragen von Programmen kann am easyE4-Gerät selbst durchgeführt werden oder mit Hilfe der easySoft 7, wenn diese mit der easyE4 verbunden ist. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 200: Konfiguration Am Basisgerät Mit Display

    Daten in eine Binärdatei geschrieben werden. Diese Auf- zeichnungen können hier verwaltet werden. VERWALTE KARTE Hier wird das Formatieren und das Freigeben - ver- gleichbar mit dem Auswerfen - ermöglicht INFORMATION Angabe der Kartengröße und der freien Speichers easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 201: Untermenü Programm

    Name Programm 2 Name Programm 3     Am Zeilenende symbolisiert der Haken ✓ das Programm, mit welchem das easyE4- Gerät startet, sobald Versorgungsspannung anliegt. Ist die Display-Anzeige leer, sind keine Programme auf der Speicherkarte abgelegt. Wählen Sie das STARTPROGRAMM aus.
  • Seite 202 Nach der Auswahl von diesem Untermenü ein weiteres Menü zur Auswahl angeboten. SPEICHERE Überschreibt das angewählte Programm mit dem Programm aus PROG. der easyE4 SPEICHERE ermöglicht das Abspeichern des aktuellen Programms der UNTER easyE4 unter einem neuen Namen   Siehe auch   → Abschnitt "microSD-Speicherkarte", Seite 132 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 203: Arbeiten Mit Funktionsbausteinen

    Bausteineditor die IST- und SOLL-Wertparameter für die Ein- und Ausgänge festlegen. Oder umgekehrt: Sie erstellen den Funktionsbaustein im Bausteineditor, legen die Para- meter fest und verwenden ihn dann im Schaltplan. Bei easyE4-Geräten können Sie maximal 255 Herstellerbausteine in der Bausteinliste einsetzen.
  • Seite 204 (-) damit die Änderungsmöglichkeit von Sollwerten (Konstanten). Sie müssen mindestens das +/- Zeichen mit der Taste OK bestätigen. Parametersätze können Sie nur über das Menü BAUSTEINE oder über den Schaltplan mit dem Parametersatz-Zeichen „+“ freigeben und mit „–“ sperren. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 205: Bausteinliste

    Drücken Sie die Taste ESC, um den Schaltplan mit dem neu eingefügten Funk- tionsbaustein zu sichern. Beantworten Sie die folgende Abfrage SICHERN mit der Taste OK. Der Schaltplan wird gesichert und das easyE4-Gerät wechselt zur nächst höheren Menüebene. 5.6.2 Bausteinliste Über die Bausteinliste führt der Weg zum Bausteineditor.

  • Seite 206: Parametrierung Im Bausteineditor

    Bei passwortgesichertem Programm ist dieser Zugriff gesperrt.   Funktion Einheit/Sonderfunktion FunktionsbausteinNummer Parameteranzeige (+er- BausteinName scheint/-erscheint nicht)   Basisparameter Baustein-Eingänge Variable, Operand für Eingänge Baustein-Ausgänge     Variable, Operand für Ausgänge Abb. 108: Anzeige der Herstellerbausteine im Bausteineditor easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 207 Zum Beispiel der Funktionsbaustein T - Zeitrelais schaltet nicht mehr in der erwarteten Weise, wenn er mit negativem Zeitsollwert angesteuert wird. Da das easyE4-Gerät während der Parametrierung diese Situation nicht vorhersehen kann, müssen Sie Vorsorge treffen und solche Zustände abfangen.
  • Seite 208 Dem Ausgang eines Herstellerbausteines QV dürfen folgende Operanden zugewiesen werden:   Merker wie MD, MW, MB   oder der Analogausgang QA. Operanden an Funktionsbaustein-Ein-/Ausgängen löschen Stellen Sie den Cursor auf den gewünschten Operanden. Drücken Sie die Taste DEL. Der Operand wird gelöscht. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 209: Menüpunkt Parameter

    Anlage die Möglichkeit zur Änderung von Werte geben oder diese verweigern. Wechseln Sie von der Statusanzeige mit OK -> PARAMETER in die Para- meteranzeige. Folgen Sie den Handlungsschritten, beschrieben in → Abschnitt "Operanden am Eingang eines Herstellerbausteines zuweisen", Seite 203 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 210: Funktionsbaustein Löschen

    5.6.5 Funktionsbaustein löschen Möchten Sie einen Funktionsbaustein entfernen, sollten Sie diesen aus dem Schaltplan und aus der Bausteinliste löschen. Voraussetzung: Das easyE4-Gerät befindet sich in der Betriebsart STOP. Wechseln Sie in die Schaltplananzeige Hauptmenü -> PROGRAMME -> SCHALTPLAN. Bewegen Sie den Cursor im Schaltplan nacheinander auf alle Kontakt- und Spu- lenfelder, in denen der zu löschende Funktionsbaustein verwendet wird und...
  • Seite 211 Tipps für das Arbeiten mit Herstellerbausteinen   Aktuelle IST-Werte werden gelöscht, wenn Sie die Versorgungsspannung aus- schalten oder ein easyE4-Gerät in die Betriebsart STOP schalten. Ausnahme: Remanente Daten behalten ihren Zustand, → Abschnitt "Remanenz-Funk- tion", Seite 582. Die aktuellen IST-Werte werden jeden Zyklus auf die Operanden übertragen. Eine Ausnahme bildet der Datenbaustein.

  • Seite 212: Operanden Im Programm Verwenden

    32 Bit   Merker-Doppelwort DINT LED-Ausgang     1 Bit   BOOL Eingangsbit über NET (receive)     1 Bit   BOOL Ausgangsbit über NET (send)     1 Bit   BOOL Netzwerk-Merker     1 Bit   BOOL easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 213: Verknüpfungsregel Für Operanden

    N - Netzwerk MerkerBit   nN - Merker NET-Teilnehmer n   ID - Diagnosemelder   – LE - Ausgang Hintergrundbeleuchtung   P-Tasten   – I - Bit-Eingang   – Q - Bit-Ausgang eines anderen FBs     easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 214: Übersicht Operanden Zahlenformate

    Sie zur Speicherung der booleschen Zustände 0 oder 1. Ein Merker-Bit wird auch Hilfsrelais genannt. Daneben verwalten easyE4-Geräte die Merker-Bits auch in Merker-Bytes (MB), in Mer- ker-Worten (MW) und in Merker-Doppelworten (MD). Ein Merker-Byte besteht aus 8 Merker-Bits, ein Merker-Wort aus 16 Merker-Bits und ein Merker-Doppelwort aus 32 Merker-Bits.
  • Seite 215 Beachten Sie, dass nach der Teilung immer auf die nächste Ganzzahl aufgerundet wer- den muss, auch wenn die Dezimalstelle unter 0,5 liegt. In der easyE4 stehen 1024 Byte als Datenspeicher zur Verfügung. Auf diesen Datenspeicher kann bit-weise, byte-weise, wort-weise und doppelwort- weise zugegriffen werden.

  • Seite 216: Operanden Tabelle

    Merker-Bit, Byte, Wort oder Doppelwort. Nur Doppelworte enthalten ein Vorzeichenbit, alle anderen Datenformate nicht. Beispiel 1: Bit81 ist enthalten in MB11, MW6 und DW3. Beispiel 2: Byte21 ist enthalten in MW11 und DW6 und enthält die Bits Bit161 …Bit168.   easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 217 5. Programmierung am Gerät 5.7 Operanden im Programm verwenden easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 218 5. Programmierung am Gerät 5.7 Operanden im Programm verwenden easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 219: Remanente Merker

        16 Merker-Doppelworte   → "UF - Anwenderbaustein", Seite 539 32 Merker-Bits   → "IE - Flankengesteuerter Interrupt", Seite 525   → "IC - Zählergesteuerter Interrupt", Seite 514   → "IT - Zeitgesteuerter Interrupt", Seite 531 easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 220 MN050009 DE  Eaton.com...

  • Seite 221: Funktionsbausteine

    AC - Astronomische Uhr → Seite 270 Zählerbausteine     C - Zählrelais → Seite 279   CF - Frequenzzähler → Seite 285   CH - Hochgeschwindigkeitszähler → Seite 291   CI - Inkrementalwert-Zähler → Seite 297 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 222: Dc - Pid-Regler

    JC - Bedingter Sprung → Seite 484   MC - Azyklische Modbus Client Anforderung → Seite 491   MR - MasterReset  → Seite 501   NC - Zahlenwandler → Seite 505   ST - Sollzykluszeit → Seite 511 easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 223 → Seite 514   IE - Flankengesteuerter Interrupt → Seite 525   IT - Zeitgesteuerter Interrupt → Seite 531 Anwenderbausteine - eigene Bausteine gestalten Anwenderbausteine sind nur in der easySoft 7 verfügbar.   UF - Anwenderbaustein → Seite 539 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 224: Herstellerbausteine

    6.1 Herstellerbausteine 6.1.1 Zeitbausteine 6.1.1.1 HW - Wochen-Zeitschaltuhr (Hour Week) easyE4-Geräte sind mit einer Echtzeituhr, die Datum und Uhrzeit beinhaltet, aus- gestattet. Zusammen mit den Herstellerbausteinen HW, HY oder WT, YT lassen sich damit die Funktionalität einer Wochen- und Jahres-Zeitschaltuhr realisieren.

  • Seite 225: Operanden Zuweisen

    Anmerkung (Bit)     1: wenn die Einschaltbedingung erfüllt ist. Operanden zuweisen Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW - Merker NB, NW, ND - NET-Merker NET-Teilnehmer n easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 226: Parametersatz

    Schaltzeiten gel- ten. Parameteranzeige Konstanten können am Gerät editiert   + Aufruf möglich werden, Bausteinparameter eben- falls, wenn die Programmiermethode EDP verwendet wird. Interruptroutine bearbeiten Wechselt in die Interrupt-Routine   bei Klick auf Schaltfläche Simulation möglich     easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 227: Parametrierung Am Funktionsbaustein

    Fall nicht mehr, die Kontakte bleiben geöffnet, Q1=0. Angaben zur Pufferzeit → Abschnitt "Pufferung der Echtzeituhr", Seite 740 Nach dem Einschalten aktualisiert das Steuerrelais den Schaltzustand immer aus allen vorhandenen Schaltzeitvorgaben und schaltet Q1 ent- sprechend. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 228 Gewünscht ist, dass von Freitag bis Sonntag in der Zeit von 10:00 bis 18:00 Uhr die Zeit- schaltuhr schaltet . Abb. 109: Wirkdiagramm Die Zeitschaltuhr HW ist wie folgt zu parametrieren: Abb. 110: Programmansicht Register Wochen-Zeitschaltuhr Parameter easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 229 Die Zeitschaltuhr schaltet Montags bis Freitags zwischen 6:30 Uhr und 9:00 Uhr und zwischen 17:00 Uhr und 22:30 Uhr ein. Abb. 111: Wirkdiagramm Die Zeitschaltuhr HW ist wie folgt zu parametrieren: Abb. 112: Programmansicht Register Wochen-Zeitschaltuhr Parameter easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 230 Ausschalten fest. DY2 und ON bleiben für diesen zweiten Kanal nicht parametriert. Die Zeitschaltuhr schaltet Dienstags um 18:00 Uhr ein und Samstags um 6:00 Uhr aus. Abb. 113: Wirkdiagramm Die Zeitschaltuhr HW ist wie folgt zu parametrieren: Abb. 114: Programmansicht Register Wochen-Zeitschaltuhr Parameter easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 231 Kanals schaltet den Zustand am Ausgang Q1 auf 0. Wenn Ein- und Ausschaltzeit gleichzeitig auftreten, wird der Ausgang Q1 ausgeschaltet. Die Zeitschaltuhr HW ist wie folgt zu parametrieren: Abb. 116: Programmansicht Register Wochen-Zeitschaltuhr Parameter – Einstellung Zeit- überschneidung easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 232 Die Schaltuhr soll 24 Stunden schalten. Montags um 0:00 Uhr einschalten und Diens- tags um 0:00 Uhr ausschalten. Abb. 117: Wirkdiagramm Die Zeitschaltuhr HW ist wie folgt zu parametrieren: Abb. 118: Programmansicht Register Wochen-Zeitschaltuhr Parameter – 24-Stunden-Einstellung easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 233   → "RC - Echtzeituhr", Seite 244   → "T - Zeitrelais", Seite 248   → "WT - Wochen-Zeitschaltuhr (WeekTable)", Seite 266   → "YT - Jahres-Zeitschaltuhr (Year Table)", Seite 259   → "AC - Astronomische Uhr ", Seite 270 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 234: Hy - Jahres-Zeitschaltuhr (Hora Year)

    6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.1.2 HY - Jahres-Zeitschaltuhr (Hora Year) easyE4-Geräte sind mit einer Echtzeituhr, die Datum und Uhrzeit beinhaltet, aus- gestattet. Zusammen mit den Herstellerbausteinen HW, HY oder WT, YT lassen sich damit die Funktionalität einer Wochen- und Jahres-Zeitschaltuhr realisieren.
  • Seite 235 Kanal dieses »ON« liefert. Analog dazu schaltet die Jahres- Zeitschaltuhr den Kontakt beim ersten erkannten »OFF« aus, selbst wenn ein anderer Kanal noch »ON« liefert! Beachten Sie auch, das die Schaltuhren nur bis zum Jahr 2099 para- metriert werden können. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 236 LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten I - Bit-Eingang Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET Baustein-Ausgänge   Beschreibung Anmerkung (Bit)   1: wenn die Einschaltbedingung erfüllt ist.   easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 237: Parametrierung

    + Aufruf möglich werden, Bausteinparameter eben- falls, wenn die Programmiermethode EDP verwendet wird. Simulation möglich     Parametrierung Ist der Baustein in der easySoft 7 Programmansicht mit Klick ausgewählt, erscheint im Register eine Tabelle mit dem Parametersatz. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 238 Die Jahres-Zeitschaltuhr soll am 01.01.2022, um 00:00 Uhr, einschalten und nach Ablauf des OFF-Jahres - am 01.01.2031, um 00:00 Uhr - ausschalten. Die Para- metrierung nehmen Sie in einem Kanal vor. Vergleichen Sie dazu das unten gezeigte → "Beispiel 1: Jahresbereich wählen", Seite 236 zu diesem Zeitbereich. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 239 239 zu diesen Zeitbereichen. Bei den Schaltungen kann keine Uhrzeit parametriert werden, die Schaltung erfolgt immer für den ganzen Tag von 0.00 h bis 24:00 h. Es ist eine feste Parametrierung, die zur Laufzeit nicht geändert werden kann. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 240 Die Jahres-Zeitschaltuhr HY01 soll am 1. März, um 00:00 Uhr, einschalten und bis zum 1. November, um 00:00 Uhr, eingeschaltet sein. Die Jahres-Zeitschaltuhr HY ist wie folgt zu parametrieren: Programmansicht/HY01/Register Jahres-Zeitschaltuhr Parameter Abb. 122: Eingabemaske in der Programmier-Software easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 241 Die Jahres-Zeitschaltuhr HY01 soll am 25.12. eines jeden Jahres, um 00:00 Uhr, ein- schalten und bis zum 28.12. eines jeden Jahres, um 00:00 Uhr, eingeschaltet sein. Die Jahres-Zeitschaltuhr HY ist wie folgt zu parametrieren: Programmansicht/HY01/Register Jahres-Zeitschaltuhr Parameter Abb. 124: Eingabemaske in der Programmier-Software easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 242 Die Jahres-Zeitschaltuhr HY01 soll jedes Jahr in den Monaten 6, 7, 8, 9 und 10 jeweils am 09., um 0:00 Uhr, einschalten und am 17., um 00:00 Uhr, ausschalten. Die Jahres-Zeitschaltuhr HY ist wie folgt zu parametrieren: Programmansicht/HY01/Register Jahres-Zeitschaltuhr Parameter Abb. 126: Eingabemaske in der Programmier-Software easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 243   → "RC - Echtzeituhr", Seite 244   → "T - Zeitrelais", Seite 248   → "WT - Wochen-Zeitschaltuhr (WeekTable)", Seite 266   → "YT - Jahres-Zeitschaltuhr (Year Table)", Seite 259   → "AC - Astronomische Uhr ", Seite 270 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 244: Ot - Betriebsstundenzähler

    6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.1.3 OT - Betriebsstundenzähler Allgemeines easyE4 Basisgeräte stellen 4 Betriebsstundenzähler-Bau- steine OT01…OT04 zur Verfügung. Zusätzlich zu den Stunden werden auch Minuten und Sekunden ausgegeben. Ein Ver- gleich mit einem eingebbaren SOLL-Wert ermöglicht zum Bei- spiel die Meldung von fälligen Wartungsarbeiten.

  • Seite 245: Operanden Zuweisen

    Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 246: Baustein-Ausgänge Beschreibung

    Operanden zuweisen Bit-Ausgänge M - Merker SN - Ausgangsbit über NET (send) N - Netzwerk Merker-Bit LE - Ausgang Hintergrundbeleuchtung Q - Bit-Ausgang I - Bit-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 247: Siehe Auch

      → "HY - Jahres-Zeitschaltuhr (Hora Year)", Seite 230   → "RC - Echtzeituhr", Seite 244   → "T - Zeitrelais", Seite 248   → "WT - Wochen-Zeitschaltuhr (WeekTable)", Seite 266   → "YT - Jahres-Zeitschaltuhr (Year Table)", Seite 259 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 248: Rc - Echtzeituhr

    6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.1.4 RC - Echtzeituhr Allgemeines easyE4 Basisgeräte stellen genau eine Echtzeituhr RC01 zur Verfügung. Mit dem Baustein kann der Datum- und Uhrzeitwert der Geräte-Echtzeituhr ausgelesen werden. Die Ausgabe erfolgt in 7 einzelnen Parametern, die selektiv weiterverarbeitet wer- den können.

  • Seite 249: Baustein-Ausgänge

    Datum: Monat Bereich 00..12 Datum: Tag Bereich 00..31 Wochentag 0= So; 1=Mo, 2=Di, 3=Mi, 4=Do, 5=Fr, 6=Sa Uhrzeit: Stunde Bereich 00..23 Uhrzeit: Minute Bereich 00..59 Uhrzeit: Sekunde Bereich 00..59 Operanden zuweisen Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 250: Bausteinfreigabe Durch En Ist Erforderlich

    Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät editiert   + Aufruf möglich werden, Bausteinparameter eben- falls, wenn die Programmiermethode EDP verwendet wird. Simulation möglich     Weiteres Remanenz Der Funktionsbaustein kennt keine remanenten Daten. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 251   → "HY - Jahres-Zeitschaltuhr (Hora Year)", Seite 230   → "OT - Betriebsstundenzähler ", Seite 240   → "T - Zeitrelais", Seite 248   → "WT - Wochen-Zeitschaltuhr (WeekTable)", Seite 266   → "YT - Jahres-Zeitschaltuhr (Year Table)", Seite 259 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 252: T - Zeitrelais

    6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.1.5 T - Zeitrelais Allgemeines easyE4 Basisgeräte stellen 32 Zeitrelais (Timer) T01…T32 zur Verfügung. Mit einem Zeitrelais verzögern Sie die Schaltdauer und den Ein- und Ausschaltzeitpunkt eines Schaltkontaktes. Die ein- stellbaren Zeiten liegen zwischen 5 ms und 99 h 59 min.
  • Seite 253 Betriebsart mit einem Sollwert .   Operanden zuweisen Sie können den Baustein-Eingängen, welche Werteingänge sind, folgende Operanden zuweisen: Operanden Wert-Eingänge Konstante, Timerkonstante MD, MW, MB - Merker NB, NW, ND - NET-Merker nNB, nND, nND- NET-Merker NET-Teilnehmer n easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 254 Operandenwert 9504 -> Zeitwert beträgt 9,500 s.   Operandenwert 45507 -> beträgt 45,510 s. Beispiel für Zeitbereich M:S:   Operandenwert 5999 -> Zeitwert beträgt 99 min, 59 s. Beispiel für Zeitbereich H:M:   Operandenwert 5999 -> Zeitwert beträgt 99 h, 59 min. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 255 Rückfallverzögert mit Retriggerung und   Sollwert retriggerbar Zufallzeit Baustein-Ausgänge   Beschreibung Anmerkung (Bit)     Schaltkontakt   (DWord)     Abgelaufene Istzeit im RUN-Betrieb Ganzzahliger Wertebereich: 0 bis max. 99990 im Zeitbereich: Sekunde; Millisekunden; Stunden abhängig vom parametrierten Zeit- bereich. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 256: Analogwert Und Zeitrelais-Sollwert

      01:40   01:40 00:300   05:00   05:00 00.500   08:20   08:20 4095 (Maximum) 04:095   68:15   68:15 Zeitbasis M:S Regel: Zeitsollwert = Variablenwert/60 ganzzahliger Anteil = Anzahl der Minuten, Rest Anzahl der Sekunden easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 257: Zufallsschalten

    4: Schaltkontakt (Schließer) T..Q1 ts: Sollzeit Bereich A: Ab dem eingestellten Sollwert läuft die Zeit ab. Bereich B: Die Zeit läuft nicht ab, weil die Trigger-Spule frühzeitig abfällt. Bereich C: Die Stopp-Spule hält den Ablauf der Zeit an. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 258 Bereich B: Die Stoppspule hält den Ablauf der Zeit an. Bereich C: Die Reset-Spule setzt das Relais und den Kontakt. zurück. Wenn die Reset-Spule abfällt, arbeitet das Relais normal weiter. Bereich D: Die Reset-Spule setzt das Relais und den Kontakt während des Ablaufs der Zeit zurück. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 259 Bereich A: Das Relais arbeitet die beiden Zeiten ohne Unterbrechung ab. Bereich B: Die Trigger-Spule fällt vor dem Erreichen der Ansprechverzögerung ab. Bereich C: Die Stopp-Spule hält den Ablauf der Ansprechverzögerung an. Bereich D: Die Stopp-Spule hat in diesem Bereich keine Wirkung. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 260: Wirkungsweise Bei Betriebsart Zeitrelais, Impulsformend

    Abb. 134: Wirkdiagramm Zeitrelais, Impulsformend 2 • Bereich D: Die Reset-Spule setzt das Zeitrelais zurück. • Bereich E: Die Reset-Spule setzt das Zeitrelais zurück. Die Triggerspule führt nach dem Abschalten der Reset-Spule noch Strom, während die Verzögerungszeit abläuft. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 261: Wirkungsweise Bei Betriebsart Zeitrelais, Blinkend Synchron Und Asynchron

    Beispiel: Sie haben den Zeitbereich »M : S« parametriert und der Zähler-Ist- wert beträgt 31333. Das Gerät begrenzt den Sollwert auf 5999 min. Beachten Sie bitte die im untenstehenden Abschnitt genannten Zusam- menhänge zwischen erlaubtem Analogwert und Zeitrelais-Sollwert. Ausgang eines Zeitrelais (z. B. T4QV). easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 262   → "HY - Jahres-Zeitschaltuhr (Hora Year)", Seite 230   → "OT - Betriebsstundenzähler ", Seite 240   → "RC - Echtzeituhr", Seite 244   → "WT - Wochen-Zeitschaltuhr (WeekTable)", Seite 266   → "YT - Jahres-Zeitschaltuhr (Year Table)", Seite 259 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 263: Yt - Jahres-Zeitschaltuhr (Year Table)

    6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.1.6 YT - Jahres-Zeitschaltuhr (Year Table) easyE4-Geräte sind mit einer Echtzeituhr, die Datum und Uhrzeit beinhaltet, aus- gestattet. Zusammen mit den Herstellerbausteinen HW, HY oder WT, YT lassen sich damit die Funktionalität einer Wochen- und Jahres-Zeitschaltuhr realisieren.
  • Seite 264 SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten I - Bit-Eingang Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 265 Es können max 4 Kanäle para-   metriert werden, die alle auf den Baustein-Ausgang Q1 wirken. Für jeden Kanal gibt es ein tages- genaues Ein- und Ausschalten. Parameteranzeige Konstanten können am Gerät editiert   + Aufruf möglich werden, Bausteinparameter eben- easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 266 Bei den Schaltungen kann keine Uhrzeit parametriert werden, die Schaltung erfolgt immer für den ganzen Tag von 0.00 h bis 24:00 h. Es ist eine feste Parametrierung, die zur Laufzeit nicht geändert werden kann. In diesem Beispiel wurden alle 4 möglichen Modi verwendet. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 267 Beispiel 3: "Feier"-Tage auswählen Die Jahres-Zeitschaltuhr YT01 soll am 5.12. eines jeden Jahres, um 00:00 Uhr, ein- schalten und bis zum 28.12. eines jeden Jahres, um 00:00 Uhr, eingeschaltet sein. Die Jahres-Zeitschaltuhr YT ist wie folgt zu parametrieren: easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 268 Die Jahres-Zeitschaltuhr YT01 soll jedes Jahr in den Monaten 6, 7, 8, 9 und 10 jeweils am 09., um 0:00 Uhr, einschalten und am 17., um 00:00 Uhr, ausschalten. Die Jahres-Zeitschaltuhr YT ist wie folgt zu parametrieren: Programmansicht/YT01/Register Jahres-Zeitschaltuhr Parameter Abb. 143: Eingabemaske in der Programmier-Software easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 269   → Abschnitt "OT - Betriebsstundenzähler ", Seite 240   → Abschnitt "RC - Echtzeituhr", Seite 244   → Abschnitt "T - Zeitrelais", Seite 248   → Abschnitt "WT - Wochen-Zeitschaltuhr (WeekTable)", Seite 266   → Abschnitt "AC - Astronomische Uhr ", Seite 270 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 270: Wt - Wochen-Zeitschaltuhr (Weektable)

    6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.1.7 WT - Wochen-Zeitschaltuhr (WeekTable) easyE4-Geräte sind mit einer Echtzeituhr, die Datum und Uhrzeit beinhaltet, aus- gestattet. Zusammen mit den Herstellerbausteinen HW, HY oder WT, YT lassen sich damit die Funktionalität einer Wochen- und Jahres-Zeitschaltuhr realisieren.
  • Seite 271 Hier kann direkt ein Ausgang ange- 1: wenn die Einschaltbedingung erfüllt ist. schlossen werden, der die para- metrierten Schaltzeiten realisiert Operanden zuweisen Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW - Merker easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 272 + Aufruf möglich werden, Bausteinparameter eben- falls, wenn die Programmiermethode EDP verwendet wird. Simulation möglich     Parametrierung Ist der Baustein in der easySoft 7 Programmansicht mit Klick ausgewählt, erscheint im Register eine Tabelle mit dem Parametersatz. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 273   → "OT - Betriebsstundenzähler ", Seite 240   → "RC - Echtzeituhr", Seite 244   → "T - Zeitrelais", Seite 248   → "YT - Jahres-Zeitschaltuhr (Year Table)", Seite 259   → "AC - Astronomische Uhr ", Seite 270 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 274: Ac - Astronomische Uhr

    Wird dieser Baustein nicht im Katalog der easySoft 7 angezeigt, stellen Sie sicher, dass das Projekt mit der Firmware-Version 1.10 oder höher erstellt wird. Allgemeines easyE4 Basisgeräte stellen 32 Astronomische Uhren AC01…AC32 (Astronomic Clock) zur Verfügung. Für die Zeit zwischen Sonnenaufgang und Sonnenuntergang wird der Aus- gang Q1 geschaltet.
  • Seite 275 SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten I - Bit-Eingang Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 276 Operanden zuweisen Bit-Ausgänge M - Merker SN - Ausgangsbit über NET (send) N - Netzwerk Merker-Bit LE - Ausgang Hintergrundbeleuchtung Q - Bit-Ausgang I - Bit-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 277 Automatisch wird der Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät editiert   + Aufruf möglich werden, Bausteinparameter eben- falls, wenn die Programmiermethode EDP verwendet wird. Simulation möglich     easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 278 Längengrad: 7.0854634 Abb. 145: Sonnenaufgang und Sonnenuntergang Bonn Drevja in Norwegen Es gelten folgende Geo-Daten für den Standort Drevja in Norwegen:   Breitengrad: 65.9780775   Längengrad: 13.2348074 In den Sommermonaten (Tag 165…180) geht die Sonne nicht unter. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 279   Breitengrad: 4.0047314   Längengrad: 9.7329299 Sonnenaufgang und Sonnenuntergang bleibt über das gesamte Jahr mit leichten Schwankungen gleich. Abb. 147: Offset; O1=-2; O2=2; Q1=1 schaltet 2 Stunden vor Sonnenaufgang ein und 2 Stunden nach Son- nenuntergang aus easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 280 Abb. 149: Offset O1=1; O2= -1; Q1=1 schaltet 1 Stunde nach Sonnenaufgang ein und eine Stunde vor Son- nenuntergang aus Abb. 150: Offset; O1=-2; O2=2; Q1=1 schaltet 2 Stunden vor Sonnenaufgang ein und 2 Stunden nach Son- nenuntergang aus easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 281: Überlappung Ein- Und Ausschaltzeit

      Breitengrad: 60   Längengrad: 0   Offset O1 = 5   Offset O2 = -7 In den Wintermonaten liegt der Ausschaltzeitpunkt vor dem Einschaltzeitpunkt. Dies führt dazu, dass der Baustein-Ausgang Q1=0 in dieser Zeit ausgeschaltet bleibt. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 282   → "OT - Betriebsstundenzähler ", Seite 240   → "RC - Echtzeituhr", Seite 244   → "T - Zeitrelais", Seite 248   → "WT - Wochen-Zeitschaltuhr (WeekTable)", Seite 266   → "YT - Jahres-Zeitschaltuhr (Year Table)", Seite 259 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 283: Zählerbausteine

    Für den Funktionsbaustein „Zählrelais“ können Sie dabei einen unteren und einen obe- ren Sollwert als Vergleichswerte festlegen sowie einen Startwert vorgeben. Allgemeines easyE4 Basisgeräte stellen 32 Zählrelais C01…C32 (Counter) zur Verfügung. Jedes Zählrelais kann vorwärts und rückwärts zählen und arbeitet als Doppelwortzähler.
  • Seite 284 Funktionsbausteinen T, AC nur bei Projekten ≥ 2 Basisgeräte im NET Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 285 MB, MD, MW - Merker NB, NW, ND - NET-Merker NET-Teilnehmer n QA - Analog-Ausgang I - Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   Sie können den Baustein-Ausgängen, welche Bit-Ausgänge sind, folgende Operanden zuweisen: easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 286 Automatisch wird der Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige   Konstanten können am Gerät editiert + Aufruf möglich werden, Bausteinparameter eben- falls, wenn die Programmiermethode EDP verwendet wird. Simulation möglich     easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 287 7: Rücksetzspule C..RE. 8: Kontakt (Schließer) C..OF: Oberer Schwellwert erreicht oder überschritten. 9: Kontakt (Schließer) C..FB: Unterer Schwellwert erreicht oder unterschritten. 10: C..ZE = 1, wenn IST-Wert gleich Null. 11: C..CY = 1, wenn der Wertebereich verlassen wird.   easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 288: Cf - Frequenzzähler

    Betriebsart RUN gestartet, arbeitet das Zählrelais mit dem nullspannungssicher gespeicherten IST-Wert weiter. Siehe auch   → "Beispiel zu Zeit- und Zählrelais", Seite 561   → "CF - Frequenzzähler", Seite 285   → "CH - Hochgeschwindigkeitszähler", Seite 291   → "CI - Inkrementalwert-Zähler", Seite 297 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 289: Cf - Frequenzzähler

    6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.2.2 CF - Frequenzzähler Allgemeines easyE4 Basisgeräte stellen 4 Frequenzzähler CF01…CF04 zur Verfügung. Diese schnellen Frequenzzähler sind intern mit den digitalen Geräte-Eingängen I01…I04 verbunden und arbeiten unabhängig von der jeweiligen Zykluszeit. Sie kön- nen untere und obere Schwellwerte als Vergleichswerte ein- geben.
  • Seite 290 Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 291 Projekten ≥ 2 Basisgeräte im NET   Sie können den Baustein-Ausgängen, welche Bit-Ausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Bit-Ausgänge M - Merker SN - Ausgangsbit über NET (send) N - Netzwerk Merker-Bit LE - Ausgang Hintergrundbeleuchtung easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 292 Wert an QV kann die zu messende Fre- 0,1s       500 quenz sein.  2 500 0,5s   1,0s    5 000 10 000 2,0s   5,0s   25 000 50 000 10,0s   Simulation möglich     easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 293 Entsprechend der gemessenen Frequenz werden die Kontakte OF, FB und ZE gesetzt. Wird das Freigabesignal an EN zurückgenommen, wird der Ausgabewert auf Null gesetzt. Remanenz Der Frequenzzähler besitzt keine remanenten Istwerte, da die Frequenz fortwährend neu gemessen wird. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 294 6. Funktionsbausteine 6.1 Herstellerbausteine Siehe auch   → "C - Zählrelais", Seite 279   → "CH - Hochgeschwindigkeitszähler", Seite 291   → "CI - Inkrementalwert-Zähler", Seite 297   → "Beispiel zu Zeit- und Zählrelais", Seite 561 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 295: Ch - Hochgeschwindigkeitszähler

    I3: Zähleingang für den Zähler CH03.   I4: Zähleingang für den Zähler CH04. Allgemeines easyE4 Basisgeräte stellen 4 schnelle Hoch- geschwindigkeitszähler CH01…CH 04 (Counter Highspeed) zur Verfügung. Die schnellen Vor- und Rückwärtszähler sind intern fest mit den digitalen Geräte-Eingängen I01...I04 verdrahtet und arbei- ten unabhängig von der jeweiligen Zykluszeit.
  • Seite 296 NET-Teilnehmer n IA - Analog-Eingang QA - Analog-Ausgang QV - Wert-Ausgang eines FBs nur bei den Funktionsbausteinen T, AC nur bei Projekten ≥ 2 Basisgeräte im NET Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 297 Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW - Merker NB, NW, ND - NET-Merker NET-Teilnehmer n QA - Analog-Ausgang I - Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 298 Automatisch wird der Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät editiert   + Aufruf möglich werden, Bausteinparameter eben- falls, wenn die Programmiermethode EDP verwendet wird. Simulation möglich     easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 299 7: Rücksetzspule CH..RE. 8: Kontakt (Schließer) CH..OF: Oberer Schwellwert erreicht oder überschritten. 9: Kontakt (Schließer) CH..FB: Unterer Schwellwert erreicht oder unterschritten. 10: CH..ZE = 1, wenn IST-Wert gleich Null. 11: CH..CY = 1, wenn der Wertebereich verlassen wird.   easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 300 Betriebsart RUN gestartet, arbeitet das Zählrelais mit dem nullspannungssicher gespeicherten IST-Wert weiter. Siehe auch   → "C - Zählrelais", Seite 279   → "CF - Frequenzzähler", Seite 285   → "CI - Inkrementalwert-Zähler", Seite 297   → "Beispiel zu Zeit- und Zählrelais", Seite 561 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 301: Ci - Inkrementalwert-Zähler

    I3: Zähleingang für den Zähler CI02, Kanal A.   I4: Zähleingang für den Zähler CI02, Kanal B. Allgemeines easyE4 Basisgeräte stellen 2 schnelle Zweifach-Inkre- mentalwert-Zähler CI01...CI 02 (Counter Incremental) zur Ver- fügung. Die schnellen Inkrementalwert-Zähler sind intern fest mit den digitalen Geräte-Eingängen I01...I02 oder I03...I04 verdrahtet und arbeiten unabhängig von der jeweiligen Zykluszeit.
  • Seite 302 Zählrelais wird verringert und am Ausgang QV ausgegeben. Abb. 158: Funktionsbaustein CI rückwärts zählend; QV=QV-4 ACHTUNG Vermeiden Sie unvorhersehbare Schaltzustände. Schalten Sie die Funktionsbausteine C, CF, CH, CI nur an einer Stelle im Programm ein. Ansonsten werden vorangegangene Zählerstände überschrieben. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 303 Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 304 (DWord) Aktueller Zählwert im RUN-Betrieb Impulse an Kanal A und Kanal B werden gezählt. Pro Zählperiode werden 2 Impulse gezählt. Beispiel: 2 Impulse an Kanal A und 2 Impulse an Kanal B; Wert an CI..QV = 4 easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 305 Automatisch wird der Parameter kungslos. auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät editiert   + Aufruf möglich werden, Bausteinparameter ebenfalls, wenn die Programmiermethode EDP ver- wendet wird. Simulation möglich     easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 306 6: Rücksetzspule CI..RE 7: Kontakt (Schließer) CI..OF: Oberer Schwellwert erreicht oder überschritten 8: Kontakt (Schließer) CI..FB: Unterer Schwellwert erreicht oder unterschritten 9: CI..ZE = 1, wenn IST-Wert gleich Null. 10: CI..CY = 1, wenn der Wertebereich überschritten wird.   easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 307: Siehe Auch

    Betriebsart RUN gestartet, arbeitet das Zählrelais mit dem nullspannungssicher gespeicherten IST-Wert weiter. Siehe auch   → "C - Zählrelais", Seite 279   → "CF - Frequenzzähler", Seite 285   → "CH - Hochgeschwindigkeitszähler", Seite 291   → "Beispiel zu Zeit- und Zählrelais", Seite 561 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 308: Arithmetik- Und Analogbausteine

    Mit einem Analogwerte-Vergleicher oder Schwellwertschalter vergleichen Sie z. B. Analogwerte oder Merker-Inhalte und schalten beim Erreichen festgelegter Schwell- werte. Allgemeines easyE4 Basisgeräte stellen 32 Ana- logwertevergleicherA01…A32 zur Verfügung. Mit einem Analogwerte-Vergleicher bzw. Schwell- wertschalter können analoge Eingangswerte mit einem SOLL-Wert verglichen werden.

  • Seite 309: Anmerkung

    NET-Teilnehmer n IA - Analog-Eingang QA - Analog-Ausgang QV - Wert-Ausgang eines FBs nur bei den Funktionsbausteinen T, AC nur bei Projekten ≥ 2 Basisgeräte im NET Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 310 Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW - Merker NB, NW, ND - NET-Merker NET-Teilnehmer n QA - Analog-Ausgang I - Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 311 Automatisch wird der Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät editiert   + Aufruf möglich werden, Bausteinparameter eben- falls, wenn die Programmiermethode EDP verwendet wird. Simulation möglich     easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 312 – Wenn bei steigendem Istwert die Hysteresegrenze überschritten wird. – Wenn bei fallendem Istwert die Hysteresegrenze unterschritten wird. • Bereich D: I1 mit Offset verlässt den zulässigen Wertebereich. Der Kontakt CY schließt. Sobald I1 mit Offset sich wieder innerhalb des Wertebereiches befindet, öffnet CY. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 313: Beispiel Für Eine Parametrierung Des Ar Am Gerätedisplay

      → "AV - Mittelwertberechnung", Seite 315   → "CP - Vergleicher", Seite 324   → "LS - Wertskalierung", Seite 328   → "MM - Min-/Maxfunktion", Seite 333   → "PW - Pulsweitenmodulation", Seite 343   → "PM - Kennlinienfeld ", Seite 337 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 314: Ar - Arithmetik

    Zur Kontrolle des Rechenergebnisses verfügt der Arithmetikbaustein über zwei boo- lesche Ausgänge, die Sie im Schaltplan als Kontakte verdrahten. Allgemeines easyE4 Basisgeräte stellen 32 Bausteine AR01…AR32 zur Ver- fügung. Damit können die vier Grundrechenarten ausgeführt werden: addieren, subtrahieren, multiplizieren und dividieren.

  • Seite 315: Betriebsarten

    Carry-Bit AR..CY erhält den Zustand »1«. DIV – Dividierer Dividieren 1024 : 0 = QV beinhaltet den letzten gültigen (I1 : I2 = QV) Wert, da ein Überlauf stattfand. Das Carry-Bit AR..CY erhält den Zustand »1«. 10 : 100 = 0 easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 316 Häkchen ist der Baustein tionalität der übernommenen aktiv und der Baustein-Eingang EN Funktionsbausteine erhalten bleibt wirkungslos. bleibt. Automatisch wird der Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät editiert   easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 317 1000 : (-10) = -100 -1000 : (-10) = 100 10 : 100 = 0 Beispiel für eine Arithmetik in der Programmiermethode EDP   I 01----AR01CY-----------------Ä Q 01 I 02----AR02ZE-----------------S Q 02   Abb. 162: Verdrahtung der Kontakte easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 318   → "AV - Mittelwertberechnung", Seite 315   → "CP - Vergleicher", Seite 324   → "LS - Wertskalierung", Seite 328   → "MM - Min-/Maxfunktion", Seite 333   → "PM - Kennlinienfeld ", Seite 337   → "PW - Pulsweitenmodulation", Seite 343 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 319: Av - Mittelwertberechnung

    Wird dieser Baustein nicht im Katalog der easySoft 7 angezeigt, stellen Sie sicher, dass das Projekt mit der Firmware-Version 1.10 oder höher erstellt wird. Allgemeines easyE4 Basisgeräte stellen 32 Funktionsbausteine Mittelwert AV01…AV32 (Average) zur Verfügung. Der Mittelwert ist eine Methode um Datenreihen zu glätten. Er wird hauptsächlich ein- gesetzt um z.B.
  • Seite 320 NO gewählt wird, desto kleiner ist der Glättungsfaktor SF und damit die Berücksichtigung des aktuell eingelesenen Wertes an I1. Am Baustein-Ausgang QV wird der aktuell berechnete Mittelwert ausgegeben. Bau- stein-Ausgang QN gibt an, wie viele Werte an I1 eingelesen und zur Berechnung her- angezogen wurden. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 321 Projekten ≥ 2 Basisgeräte im NET Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - NET-Merker-Bit easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 322 Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW - Merker NB, NW, ND - NET-Merker NET-Teilnehmer n QA - Analog-Ausgang I - Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 323 Parameter auf 0 oder 1 gesetzt steinfreigabe durch EN aktiviert. abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät editiert   + Aufruf möglich werden, Bausteinparameter eben- falls, wenn die Programmiermethode EDP verwendet wird. Simulation möglich     easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 324 Mittelwert Dauerbetrieb EMA(n) = RUNDEN [ EMA +SF* ( I1 – EMA   EMA(n) = aktuell errechneter Exponentiell geglätteter Mittelwert n = 1…NO SF = Glättungsfaktor (Smoothing factor), Wert zwischen 0…1 = Wert am Baustein-Eingang I1; z.B. Temperaturwert easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 325: Einmalbetrieb

    Im Beispiel ist berechnet sich der Mittelwert im Dauerbetrieb für den 24. Wert fol- gendermaßen: EMA(23) = RUNDEN [ EMA(22)+0,08*( I1(23) – EMA(22) ] EMA(23) = RUNDEN [ 2035 + 0,08* (2004 – 2035) ] EMA(23) = RUNDEN [2032,52 ] = 2033 easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 326 21,08     –       21,29     –       21,50     – …     …   …   …   …   – Remanenz Der Funktionsbaustein kennt keine remanenten Daten. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 327   → Abschnitt "CP - Vergleicher", Seite 324   → Abschnitt "LS - Wertskalierung", Seite 328   → Abschnitt "MM - Min-/Maxfunktion", Seite 333   → Abschnitt "PM - Kennlinienfeld ", Seite 337   → Abschnitt "PW - Pulsweitenmodulation", Seite 343 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 328: Cp - Vergleicher

    6.1.3.4 CP - Vergleicher Mit diesem Baustein vergleichen Sie Variablen und/oder Konstanten miteinander. Allgemeines easyE4 Basisgeräte stellen 32 Vergleicher-Bausteine CP01…CP32 (Compare) zur Verfügung. Mit einem Vergleicher werden Variablen und Konstanten mit- einander verglichen und die Relation der beiden Werte zuein- ander ausgegeben: kleiner -gleich - größer.

  • Seite 329: Baustein-Ausgänge

    I - Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   Sie können den Baustein-Ausgängen, welche Bit-Ausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Bit-Ausgänge M - Merker SN - Ausgangsbit über NET (send) N - Netzwerk Merker-Bit easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 330 Beispiel für einen Baustein Vergleicher mit Programmiermethode EDP Die Kontakte des Bausteines sind auf Merker geführt.   CP12LT----------------------Ä M 21 CP12LT----------------------Ä M 22 CP12GT----------------------u R M 21                              h R M 22   Abb. 165: Verdrahtung der Kontakte easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 331   → Abschnitt "AV - Mittelwertberechnung", Seite 315   → Abschnitt "LS - Wertskalierung", Seite 328   → Abschnitt "MM - Min-/Maxfunktion", Seite 333   → Abschnitt "PM - Kennlinienfeld ", Seite 337   → Abschnitt "PW - Pulsweitenmodulation", Seite 343 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 332: Ls - Wertskalierung

    6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.3.5 LS - Wertskalierung Allgemeines easyE4 Basisgeräte stellen 32 Bausteine Wertskalierung LS01…LS32 zur Verfügung. Der Funktionsbaustein ermöglicht es, Werte von einem Wer- tebereich in einen anderen Wertebereich zu über- tragen.Entsprechend eines von Ihnen vorgegebenen mathematischen Zusammenhanges skaliert der Funk- tionsbaustein Werte am Eingang LS..I1 und gibt sie dann ver-...

  • Seite 333: Der Mathematische Zusammenhang Lautet

    6. Funktionsbausteine 6.1 Herstellerbausteine Der mathematische Zusammenhang lautet: m = Steigung Y0 = Y-Offset bei X = 0 X1, Y1 = Erstes Wertepaar X2, Y2 = Zweites Wertepaar g = Gerade mit positiver Steigung Abb. 169: Mathematischer Zusammenhang easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 334 Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 335 EN ausgewertet. Ohne Aktivierung hender Programme, die Funk- durch Häkchen ist der Baustein tionalität der übernommenen Funktionsbausteine erhalten aktiv und der Baustein-Eingang EN bleibt wirkungslos. bleibt. Automatisch wird der Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 336   → "AR - Arithmetik", Seite 310   → "AV - Mittelwertberechnung", Seite 315   → "CP - Vergleicher", Seite 324   → "MM - Min-/Maxfunktion", Seite 333   → "PW - Pulsweitenmodulation", Seite 343   → "PM - Kennlinienfeld ", Seite 337 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 337: Mm - Min-/Maxfunktion

    6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.3.6 MM - Min-/Maxfunktion Allgemeines easyE4 Basisgeräte stellen 32 Min-/Maxfunktion-Bausteine MM01…MM32 zur Verfügung. Mit dem Baustein kann der Maximalwert und der Mini- malwert eines sich ändernden Analogwertes ermittelt wer- den. Damit lässt sich z.B. komfortabel die Höhe von Druckschwankungen in einem System ermittelt werden.
  • Seite 338 Ereignismeldung, ein neuer Min- oder Max- Diese Meldung wird nur für einen Zyklus Wert wurde eingetragen angezeigt (DWord)   Minimalwert von I1, der im aktiven Zeitraum   gesehen wurde   Maximalwert von I1, der im aktiven Zeitraum gesehen wurde easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 339 Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät editiert   + Aufruf möglich werden, Bausteinparameter eben- falls, wenn die Programmiermethode EDP verwendet wird. Simulation möglich     Weiteres Remanenz Der Funktionsbaustein kennt keine remanenten Daten. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 340   → "AR - Arithmetik", Seite 310   → "AV - Mittelwertberechnung", Seite 315   → "CP - Vergleicher", Seite 324   → "LS - Wertskalierung", Seite 328   → "PW - Pulsweitenmodulation", Seite 343   → "PM - Kennlinienfeld ", Seite 337 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 341: Pm - Kennlinienfeld

    Wird dieser Baustein nicht im Katalog der easySoft 7 angezeigt, stellen Sie sicher, dass das Projekt mit der Firmware-Version 1.10 oder höher erstellt wird. Allgemeines easyE4 Basisgeräte stellen 4 Funktionsbausteine Kennlinienfeld PM01…PM04 (Performance Map) zur Verfügung. Die Kenn- linienfunktion wird umgesetzt indem für den jeweiligen Wert am Baustein-Eingang I1 aus einer Sollwerttabelle ein Wert am Bau- stein-Ausgang QV ausgegeben wird.
  • Seite 342 SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten I - Bit-Eingang Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 343: Betriebsarten

    I - Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   Sie können den Baustein-Ausgängen, welche Bit-Ausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Bit-Ausgänge M - Merker SN - Ausgangsbit über NET (send) N - Netzwerk Merker-Bit easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 344 Parameter auf 0 oder 1 gesetzt steinfreigabe durch EN aktiviert. abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät editiert   + Aufruf möglich werden, Bausteinparameter eben- falls, wenn die Programmiermethode EDP verwendet wird. Simulation möglich     easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 345 Betriebsart interpolierend : 1 nächst höherer Wert: 2 nächst niedrigere Wert: 0 der nächst liegende Wert : 2 interpolierend : 3 nächst höherer Wert: 3 nächst niedrigere Wert: 2 der nächst liegende Wert: 3 interpolierend : 4 easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 346   → "AR - Arithmetik", Seite 310   → "AV - Mittelwertberechnung", Seite 315   → "CP - Vergleicher", Seite 324   → "LS - Wertskalierung", Seite 328   → "MM - Min-/Maxfunktion", Seite 333   → "PW - Pulsweitenmodulation", Seite 343 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 347: Herstellerbausteine

    Funktionsbausteine PW werden hauptsächlich zur Ansteue- rung von easyE4-Geräten mit Transistor-Ausgänge ein- gesetzt. Prinzipiell ist der Baustein PW auch bei easyE4-Geräten mit Relais-Ausgängen verwendbar. Aufgrund der Ein-Aus- schaltzeiten der Relais sollten bei diesen Geräten eine län- gere Periodendauer und längere Mindesteinschaltdauer als bei easyE4-Geräten mit Transistor-Ausgängen gewählt wer-...
  • Seite 348 Ausgang bleibt im Zustand »0«. Periodendauer [ms] Wertebereich: 0…65535 Bei Wert »0« werden keine Impulse an Q1 oder Q2 ausgegeben. Die minimale Periodendauer für ein easyE4- Gerät mit Transistor-Ausgang beträgt 5 ms. Die resultierende max. Frequenz beträgt 200   Wertebereich: 0…65535...
  • Seite 349 Stellgrößen wirkungslos bleiben. Die Mindesteinschaltdauer ist daher so klein wie möglich zu wählen und die Peri- odendauer so groß wie möglich, so dass PD/ME möglichst groß wird. Operanden zuweisen Sie können den Baustein-Eingängen, welche Werteingänge sind, folgende Operanden zuweisen: easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 350 Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW - Merker NB, NW, ND - NET-Merker NET-Teilnehmer n QA - Analog-Ausgang I - Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 351 Automatisch wird der Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät editiert   + Aufruf möglich werden, Bausteinparameter eben- falls, wenn die Programmiermethode EDP verwendet wird. Simulation nicht möglich     easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 352: Beispielprojektierung

    8567 3768 40000   36805   3195 4093 40000   40000 (ME)   0 (ME) 1) bei Geräten mit Transistor-Ausgängen   PW = [SV/4095] ∙ PD   PW = Pulsweite (Einschaltdauer) SV = Stellwert PD = Periodendauer easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 353   → "AR - Arithmetik", Seite 310   → "AV - Mittelwertberechnung", Seite 315   → "CP - Vergleicher", Seite 324   → "LS - Wertskalierung", Seite 328   → "MM - Min-/Maxfunktion", Seite 333   → "PM - Kennlinienfeld ", Seite 337 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 354: Steuer- Und Regelbausteine

    6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.4 Steuer- und Regelbausteine 6.1.4.1 DC - PID-Regler Allgemeines easyE4 Basisgeräte stellen 32 PID-Regler-Bausteine DC01...DC32 zur Verfügung. Wirkungsweise Ein geschlossener Regelkreis mit PID-Regler setzt sich aus folgenden Komponenten zusammen:   SOLL-Wert (Führungswert),   IST-Wert (Regelgröße),  ...

  • Seite 355: Der Differentialanteil

    EN nicht aktiv, wird der gesamte PID-Regler deaktiviert und zurückgesetzt. Die Stellgröße am Ausgang QV geht auf den Wert 0. Die Baustein-Eingänge DC_EP, DC_EI und DC_ED müssen zur Berechnung der P-, I- und D-Anteile aktiv sein. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 356 Wertebereich: 0...65535 Nachstellzeit Tn [0,1 s] Vorhaltezeit Tv [0,1 s] Wertebereich: 0...65535   Abtastzeit = Zeit zwischen den Baustein- Auf- rufen. Wertebereich: 0.1s...6553.5s. Wenn Sie den Wert 0 angeben, wird die Abtast- zeit von der Programm-Zykluszeit bestimmt. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 357 Visualisierungen erfordern, z. B. PID-Regleraufgaben mit dem PID-Regler, bei denen gleichzeitig die Notwendigkeit zur Visua- lisierung besteht, bietet sich eine Kombination aus zwei Gerä- ten easyE4 an. Verlagern Sie bei solchen Anwendungen die zeitintensiven Berechnungen auf ein zweites, Gerät welches Sie über das NET ankoppeln.
  • Seite 358 Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW - Merker NB, NW, ND - NET-Merker NET-Teilnehmer n QA - Analog-Ausgang I - Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 359: Beispiel Für Einen Pid-Regler In Der Programmiermethode Edp

      M 51---------------------------u-Ä DC02EN                                d-Ä DC02EP                                d-Ä DC02EI                                v-Ä DC02ED M 52-----------------------------Ä DC02SE Abb. 174: Verdrahtung der Bausteinspulen Die Bausteinspulen werden von Merkern aktiviert.   DC02LI---------------------------Ä S M 96 Abb. 175: Verdrahtung des Bausteinkontaktes easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 360: Wenn Sie Den Funktionsbaustein Erstmalig Im Schaltplan Verwenden, Gelangen Sie Mit

      → "TC - Dreipunktregler", Seite 378   → "VC - Wertbegrenzung ", Seite 383   → "BC - Block-Vergleich", Seite 387   → "BV - Boolsche Verknüpfung", Seite 442   → "PO - Impulsausgabe", Seite 363 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 361: Ft - Pt1-Signalglättungsfilter

    6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.4.2 FT - PT1-Signalglättungsfilter Allgemeines easyE4 Basisgeräte stellen 32 PT1-Signalglättungsfilter-Bausteine FT01…FT32 zur Verfügung. Der Baustein glättet verrauschte Signale, zum Beispiel analoge Ein- gangssignale. Er arbeitet wie ein Tiefpassfilter. Wirkungsweise Das zu glättende Signal wird über den Eingang I1 zugeführt. Der geglättete Aus- gangswert wird an QV übergeben.
  • Seite 362 ∙ n = T A   mit n = 1,2,3, …   Der Baustein arbeitet tatsächlich immer mit einer Abtastzeit, die einem ganzzahligen Vielfachen der Zykluszeit entspricht. Dies kann eine Verlängerung der parametrierten Ausgleichszeit bewirken. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 363 Funktionsbausteinen T, AC nur bei Projekten ≥ 2 Basisgeräte im NET Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 364 Operanden zuweisen Bit-Ausgänge M - Merker SN - Ausgangsbit über NET (send) N - Netzwerk Merker-Bit LE - Ausgang Hintergrundbeleuchtung Q - Bit-Ausgang I - Bit-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   Parametersatz easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 365: Beispiel Für Einen Ft-Pt1-Signalglättungsfilter In Der Programmiermethode Edp

    Ausgleichszeit: 0… 65535 aufgelöst in 100 ms; Beispiel: Der Wert 250 wird im Baustein als 25 s verarbeitet. >K Proportionalverstärkung: 0…65535 aufgelöst in %; Beispiel: Beim Wert KP=1500 rechnet der Baustein mit K QV> Ausgangswert: -32768 … +32767, geglättet easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 366   → "BV - Boolsche Verknüpfung", Seite 442   → "FT - PT1-Signalglättungsfilter ", Seite 357   → "PO - Impulsausgabe", Seite 363   → "TC - Dreipunktregler", Seite 378   → "VC - Wertbegrenzung ", Seite 383 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 367: Po - Impulsausgabe

    6.1 Herstellerbausteine 6.1.4.3 PO - Impulsausgabe Allgemeines Die DC-Varianten der easyE4 Basisgeräte stellen 2 Bausteine Impuls- ausgabe PO01…PO02 zur Verfügung. Sie ermöglichen die schnelle Aus- gabe von 24 V Impulsen zur Ansteuerung von Schrittmotoren. Impulsausgabe PO01 ist fest mit Geräte-Ausgang Q1 und PO02 fest mit Geräte-Ausgang Q2 verbunden.
  • Seite 368 Schrittmotor mit den Sequenzen Hochlauf [1], Betrieb [2] und Bremsen [3] zu steu- ern. Dazu liefert ein Funktionsbaustein PO an dem fest zugeordneten schnellen Geräte- Ausgang Q1 oder Q2 eine von Ihnen vorgegebene Anzahl von Rechteckimpulsen (50% relative Einschaltdauer) I1 für den Normalbetrieb oder P1 für Tippbetrieb.. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 369 Generell gilt, dass der Motor bei wirklich niedrigen Drehzahlen seine maximale Kraft also sein maximales Drehmoment erreicht. Je höher die Drehzahl um so schwächer wird der Motor. Tippfrequenz am Baustein-Eingang PF Die maximale Frequenz, die der Motor im Tippbetrieb erreichen können soll. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 370 Anhand folgender Formeln lässt sich die Impulsanzahl für die Hochlauf- und Brems- Sequenz errechnen.   FO: Betriebsfrequenz [Hz]; FS: Startfrequenz [Hz], n RRF : Impulsanzahl in der Hochlauf-Sequenz n RBF : Impulsanzahl in der Brems-Sequenz RF: Frequenzänderung in der Hochlaufphase [mHz/Schritt] BF: Frequenzänderung in der Bremsphase [mHz/Schritt] easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 371 Als Impulsanzahl geben Sie die Gesamtzahl der Impulse für die Gesamtsequenz, bestehend aus den drei Ein- zelsequenzen Hochlauf, Betrieb und Bremsen an. Ganzzahliger Wertebereich: 0…+2 147 483 647 Startfrequenz   Ganzzahliger Wertebereich:   0…5000 Hz Betriebsfrequenz   Ganzzahliger Wertebereich:   0…5000 Hz Frequenzänderung in   Ganzzahliger Wertebereich: easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 372: Operanden Zuweisen

    Funktionsbausteinen T, AC nur bei Projekten ≥ 2 Basisgeräte im NET Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 373: Baustein-Ausgänge

    Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW - Merker NB, NW, ND - NET-Merker NET-Teilnehmer n QA - Analog-Ausgang I - Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 374 Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät editiert   + Aufruf möglich werden, Bausteinparameter eben- falls, wenn die Programmiermethode EDP verwendet wird. Simulation nicht möglich     Weiteres Remanenz Der Funktionsbaustein kennt keine remanenten Daten. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 375 Verbinden Sie die Baustein-Eingänge EN, S_ und BR mit dem jeweils zur Ansteue- rung geeigneten Kontakt. Ein Kommentar zum angewählten Operanden kann das Programm verständlicher machen. Schalten Sie den Eingang EN=1. Starten Sie einen Fahrauftrag mit einer steigenden Flanke am Bit-Eingang S_. Kontrollieren Sie die Auftragsannahme am Geräte-Ausgang AC. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 376 • Bereich A: Am Geräte-Ausgang liegt die Impulsfolge solange an bis die Impulsanzahl I1 erreicht ist. • Bereich B: Durch Ansteuern des Baustein-Eingangs BR wird die Bremsphase eingeleitet und die Fre- quenz der Impulsfolge verringert. • Bereich C: Durch Abschalten des Baustein-Eingangs EN wird die Impulsfolge sofort vom Geräte-Aus- gang abgeschaltet. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 377 Verbinden Sie die Eingänge EN und TP mit dem jeweils zur Ansteuerung geeig- neten Kontakt. Kontrollieren Sie die Auftragsannahme am Geräte-Ausgang AC. In Abhängigkeit von der Einschaltdauer des Baustein-Eingangs TP wird der Tippbetrieb wie im Folgenden beschrieben ausgeführt. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 378 Q1/2 Abb. 182: Wirkdiagramm Tippbetrieb mit vorgegebener Schrittanzahl P1 PF: Tippfrequenz FS: Startfrequenz QF: Aktuell ausgegebene Frequenz TP: Tippbefehl AC: Fahrauftrag aktiv A: Impulsausgabe bis Anzahl P1 erreicht, ausgelöst durch TP bei einer Einschaltdauer ≦ 0.5 sec. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 379 C: Anschließend erfolgt die Hochlaufphase mit RF bis zur Tippfrequenz. D: Es wird mit Tippfrequenz PF weiterbewegt. E: Bremsphase wird durch Tippbefehl TP = 0 eingeleitet und die Frequenz der Impulsfolge mit BF auf Startfrequenz verringert. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 380 P1 und um die Einschaltdauer für den Tippbetrieb TP=1 ergänzt.   FS = Startfrequenz = 200 Hz   PF = 1000 Hz   RF = Frequenzänderung Hochlauf = 500 mHz/Schritt   BF = Frequenzänderung Bremsphase = 2000 mHz/Schritt easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 381   → "BV - Boolsche Verknüpfung", Seite 442   → "PO - Impulsausgabe", Seite 363   → "FT - PT1-Signalglättungsfilter ", Seite 357   → "TC - Dreipunktregler", Seite 378   → "VC - Wertbegrenzung ", Seite 383 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 382: Tc - Dreipunktregler

    6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.4.4 TC - Dreipunktregler Allgemeines easyE4 Basisgeräte stellen 32 Funktionsbausteine Dreipunktregler TC01…TC32 (Three step Controller) zur Verfügung. Der Dreipunktregler TC besitzt drei Zustände für die Stellgröße, diese werden durch zwei Baustein-Ausgänge Q1, Q2 realisiert, von denen keiner, oder nur einer der beiden geschlossen ist. I1 ist der SOLL-Wert und I2 der IST-Wert.

  • Seite 383: Betriebsbereiche

    Sie können den Baustein-Eingängen, welche Werteingänge sind, folgende Operanden zuweisen: Operanden Werteingänge   I1, I2, H1, H2, XH, TC Konstante Merker MD, MW, MB Analog-Eingänge IA Analog-Ausgang QA Wert-Ausgang eines anderen FBs Sie können den Baustein-Eingängen, welche Biteingänge sind, folgende Operanden zuweisen: easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 384: Baustein-Ausgänge Beschreibung

    Q1, Q2 Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN _ Ausgangsbit über NET (send) N - Netzwerk MerkerBit ID - Diagnosemelder LE - Displayhelligkeitsmelder I Bit-Eingang Q Bit-Ausgang eines anderen FBs easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 385 Der Baustein-Ausgang Q2 = 1 schaltet die Heizung ein. sobald (I1-I2) > XH Der Wert der Hysterese H1 und H2 bestimmen wie lange gekühlt oder geheizt werden muss, damit auch den Energiegehalt von Kühlen/ Heizen. Abb. 187: Wirkdiagramm Dreipunktregler easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 386   → "FT - PT1-Signalglättungsfilter ", Seite 357   → "VC - Wertbegrenzung ", Seite 383   → "BC - Block-Vergleich", Seite 387   → "BV - Boolsche Verknüpfung", Seite 442   → "PO - Impulsausgabe", Seite 363 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 387: Vc - Wertbegrenzung

    6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.4.5 VC - Wertbegrenzung Allgemeines easyE4 Basisgeräte stellen 32 Funktionsbausteine Wert- begrenzung VC01…VC32 zur Verfügung. Mit dem Funktionsbaustein geben Sie Werte innerhalb fest- gelegter Grenzwerte aus. Wirkungsweise Der untere und obere Grenzwert wird über die Baustein-Eingänge SL (Low) und SH (High) festgelegt.
  • Seite 388 SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten I - Bit-Eingang Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 389: Baustein-Ausgänge

    Automatisch wird der Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät editiert   + Aufruf möglich werden, Bausteinparameter eben- falls, wenn die Programmiermethode EDP verwendet wird. Simulation möglich     easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 390   → "FT - PT1-Signalglättungsfilter ", Seite 357   → "TC - Dreipunktregler", Seite 378   → "BC - Block-Vergleich", Seite 387   → "BV - Boolsche Verknüpfung", Seite 442   → "PO - Impulsausgabe", Seite 363 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 391: Daten- Und Registerbausteine

    Merker-Bereiche. Dazu geben Sie die Anzahl der zu vergleichenden Bytes vor. Der Vergleich wird byteweise für die Merker-Typen MB, MW und MD durch- geführt. Allgemeines easyE4 Basisgeräte stellen 32 Block-Vergleicher Bausteine (Block Compare) BC01…BC32 zur Verfügung. Der Baustein vergleicht Werte von zwei jeweils zusammenhängenden Merker-Bereichen. Der Ver- gleich ist innerhalb des gesamten Merker-Bereiches möglich...

  • Seite 392: Beispiel Merker-Byte

    Solche Parametrierungsfehler liegen beispielsweise vor, wenn die Anzahl der Elemente den Quell- oder Zielbereich überschreitet oder, aufgrund eines Offset-Fehlers, der Quell- bzw. der Zielbereich außerhalb des verfügbaren Merkerbereiches liegen. Beispielanwendung Merker-Datenblöcke vergleichen   I1 MB 23 MB 30 NU 4 easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 393 Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 394 Operanden zuweisen Bit-Ausgänge M - Merker SN - Ausgangsbit über NET (send) N - Netzwerk Merker-Bit LE - Ausgang Hintergrundbeleuchtung Q - Bit-Ausgang I - Bit-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 395 Automatisch wird der Parameter auf 0 oder 1 gesetzt abhän- gig vom Funktionsbaustein. Parameteranzeige   Konstanten können am Gerät editiert wer- + Aufruf möglich den, Bausteinparameter ebenfalls, wenn die Programmiermethode EDP verwendet wird. Simulation möglich     easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 396   → "BT - Block-Transfer", Seite 393   → "DB - Datenbaustein", Seite 399   → "MX - Datenmultiplexer", Seite 404   → "RE - Rezept-Datensätze ", Seite 408   → "SR - Schieberegister", Seite 413   → "TB - Tabellenfunktion", Seite 421 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 397: Bt - Block-Transfer

    Bereiche mit einem Wert beschrieben werden (Daten initialisieren). Folgende Mer- kertypen können übertragen und beschrieben werden: MB, MW und MD. Allgemeines easyE4 Basisgeräte stellen 32 Block-Transfer-Bausteine BT01…BT32 zur Verfügung. Der Baustein Block-Transfer überträgt in der Betriebsart CPY (Kopieren) Werte von einem Merker-Bereich zu einem zusammenhängenden anderen Merker-Bereich.
  • Seite 398 Tabelle genannten Ope- randen Anzahl der zu initialisierenden oder zu kopie- Ganzzahliger Wertebereich Betriebsart INI: 1…+1024 Byte renden Elemente. Betriebsart CPY: 1…+1024 Byte Operanden zuweisen Sie können den Baustein-Eingängen, welche Werteingänge sind, folgende Operanden zuweisen: easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 399: Betriebsarten

    Kopiermodus, Betriebsart = CPY Im Kopiermodus kopiert der Baustein den kompletten, über NO in der Größe vor- gegebenen, Datenbereich von einem Quell- zu einem Zielbereich. Den Beginn von Quell- und Zielbereich legen Sie über I1 (Quelladresse) und I2 (Zieladresse) fest. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 400 Datenblöcke initia- metriert ist, bzw. der Wert 0 anliegt. lisiert oder kopiert. Operanden zuweisen Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW - Merker NB, NW, ND - NET-Merker easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 401: Beispiel Für Die Parametrierung Eines Baustein Block-Transfer Bt Am Gerätedisplay

    Wenn Sie den Funktionsbaustein erstmalig im Schaltplan verwenden, gelangen Sie mit OK automatisch in die Anzeige der Parameter am Gerätedisplay, wie beispielhaft in der folgenden Abbildung dargestellt. BT07 INI + >I1 >I2 >NO   Abb. 192: Parameter im Display easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 402   → "BC - Block-Vergleich", Seite 387   → "DB - Datenbaustein", Seite 399   → "MX - Datenmultiplexer", Seite 404   → "SR - Schieberegister", Seite 413   → "TB - Tabellenfunktion", Seite 421   → "RE - Rezept-Datensätze ", Seite 408 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 403: Db - Datenbaustein

    6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.5.3 DB - Datenbaustein Allgemeines easyE4 Basisgeräte stellen 32 Datenbausteine DB01…DB32 zur Verfügung. Der Baustein ermöglicht es Bytes, Wörter oder Dop- pelworte nur für einen Zyklus auf einen Operanden zu kopie- ren. Wirkungsweise Der Wert am Baustein-Eingang I1 wird bei steigender Flanke an Baustein-Eingang T_ an einen Operanden übergeben, welcher mit dem Baustein-Ausgang QV verknüpft ist.
  • Seite 404 Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW - Merker NB, NW, ND - NET-Merker NET-Teilnehmer n QA - Analog-Ausgang I - Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 405 4 Byte Speicherplatz. Falls ein Datenbaustein remanent ist, bleibt der IST-Wert beim Wechsel der Betriebsart von RUN nach STOP sowie beim Abschalten der Span- nungsversorgung erhalten. Wird das Gerät in der Betriebsart RUN gestartet, arbeitet der Datenbaustein mit dem nullspannungssicher gespeicherten IST-Wert weiter. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 406 >I1 QV>   Abb. 198: Parameter im Display Hier nehmen Sie die Bausteineinstellungen vor. Die Anzeige enthält folgende Elemente:     DB16 Funktionsbaustein: Datenbaustein, Nummer 16 Parametersatz kann über Menüpunkt PARAMETER aufgerufen werden >I1 Eingangswert Ganzzahliger Wertebereich: easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 407   → Abschnitt "MX - Datenmultiplexer", Seite 404   → Abschnitt "SR - Schieberegister", Seite 413   → Abschnitt "TB - Tabellenfunktion", Seite 421   → Abschnitt "RE - Rezept-Datensätze ", Seite 408   → Abschnitt "Remanenz-Funktion", Seite 582 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 408: Mx - Datenmultiplexer

    6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.5.4 MX - Datenmultiplexer Allgemeines easyE4 Basisgeräte stellen 32 Bausteine Datenmultiplexer MX01…MX32 zur Verfügung. Mit dem Datenmultiplexer wäh- len Sie aus acht Eingangswerten I1…I8 einen Wert aus. Der Baustein stellt diesen Wert am Ausgang QV zur Wei- terverarbeitung bereit.
  • Seite 409 SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten I - Bit-Eingang Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 410: Anmerkung

    Automatisch wird der Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige   Konstanten können am Gerät editiert + Aufruf möglich werden, Bausteinparameter eben- falls, wenn die Programmiermethode EDP verwendet wird. Simulation möglich     easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 411   → Abschnitt "MX - Datenmultiplexer", Seite 404   → Abschnitt "SR - Schieberegister", Seite 413   → Abschnitt "TB - Tabellenfunktion", Seite 421   → Abschnitt "RE - Rezept-Datensätze ", Seite 408   → Abschnitt "Remanenz-Funktion", Seite 582 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 412: Re - Rezept-Datensätze

    Wird dieser Baustein nicht im Katalog der easySoft 7 angezeigt, stellen Sie sicher, dass das Projekt mit der Firmware-Version 1.10 oder höher erstellt wird. Allgemeines easyE4 Basisgeräte stellen 8 Rezepte RE01…RE08 zur Verfügung. Im üblichen Sprachgebrauch versteht man unter einem Rezept eine Zusammenstellung von Zutaten mit Mengenangaben, sowie Temperatur- und Zeitangaben um ein Produkt zu produzieren.
  • Seite 413 NET-Teilnehmer n IA - Analog-Eingang QA - Analog-Ausgang QV - Wert-Ausgang eines FBs nur bei den Funktionsbausteinen T, AC nur bei Projekten ≥ 2 Basisgeräte im NET Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 414 Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW - Merker NB, NW, ND - NET-Merker NET-Teilnehmer n QA - Analog-Ausgang I - Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 415 Parameter auf 0 oder 1 gesetzt steinfreigabe durch EN aktiviert. abhängig vom Funk- tionsbaustein.       Parameteranzeige   Konstanten können am Gerät editiert + Aufruf möglich   werden, Bausteinparameter eben- falls, wenn die Programmiermethode EDP verwendet wird. Simulation möglich     easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 416   → "BC - Block-Vergleich", Seite 387   → "BT - Block-Transfer", Seite 393   → "DB - Datenbaustein", Seite 399   → "MX - Datenmultiplexer", Seite 404   → "SR - Schieberegister", Seite 413   → "TB - Tabellenfunktion", Seite 421 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 417: Sr - Schieberegister

    6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.5.6 SR - Schieberegister Allgemeines easyE4 Basisgeräte stellen 32 Bau- steine Schieberegister SR01…SR32 zur Verfügung. Mit dem Baustein können Sie mit jedem Taktimpuls Bits oder Dop- pelworte um eine Position ver- schieben. Die Betriebsart BIT oder DWORD können Sie mit einem Para-...

  • Seite 418: Beispiel: Schieberegister Betriebsart Bit, Vorwärts

    – beim Vorwärtstakt mit SR..FP schiebt Registerfeld SR..Q1 den Inhalt aller Regis- terfelder erneut um eine Stelle höher und übernimmt die 0 von SR..FD. ④ Rücksetzen des Registers – SR..EN ist eingeschaltet, der Baustein ist aktiv – Einschalten von SR..RE löscht den Registerinhalt. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 419: Beispiel: Schieberegister Betriebsart Dw, Rückwärts

    – beim Rückwärtstakt mit SR..BP schiebt Registerfeld SR..D8 den Inhalt aller Regis- terfelder erneut um eine Stelle zurück und übernimmt die 52 von SR..I2. ④ Rücksetzen des Registers – SR..EN ist eingeschaltet, der Baustein ist aktiv – Einschalten von SR..RE löscht den Registerinhalt. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 420 Projekten ≥ 2 Basisgeräte im NET Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 421: Betriebsarten

    D1…D8 Ganzzahliger Wertebereich: Registerwerte des jeweiligen Schie- beregisters 1…8 -2 147 483 648…+2 147 483 647 Operanden zuweisen Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW - Merker NB, NW, ND - NET-Merker NET-Teilnehmer n easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 422 Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät editiert   + Aufruf möglich werden, Bausteinparameter eben- falls, wenn die Programmiermethode EDP verwendet wird. Simulation möglich     Weiteres Remanenz Der Funktionsbaustein kennt keine remanenten Daten. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 423   Die Betriebsart DW für das Format Doppelwort-Merker.   Die Doppelwort-Merker zur Übergabe der Fertigungscodes. SR01 DW + >I1 MD11 >I2 D1> MD01 D2> MD02 D3> MD03 D4> D5> D6> D7> D8> Abb. 202: Parameter am Gerätedisplay easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 424   → "BC - Block-Vergleich", Seite 387   → "BT - Block-Transfer", Seite 393   → "SR - Schieberegister", Seite 413   → "MX - Datenmultiplexer", Seite 404   → "TB - Tabellenfunktion", Seite 421   → "RE - Rezept-Datensätze ", Seite 408 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 425: Tb - Tabellenfunktion

    6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.5.7 TB - Tabellenfunktion Allgemeines easyE4 Basisgeräte stellen 32 Bausteine Tabellenfunktion TB01…TB32 zur Verfügung. Mit dem Baustein Tabellenfunktion können Sie auf einfache Weise Tabelleneinträge in Form von Doppelworten (32 Bit) erstellen und lesen. Beim Lesen können Sie zwischen einer LIFO- oder FIFO- Funktion wählen.
  • Seite 426 NET-Teilnehmer n IA - Analog-Eingang QA - Analog-Ausgang QV - Wert-Ausgang eines FBs nur bei den Funktionsbausteinen T, AC nur bei Projekten ≥ 2 Basisgeräte im NET Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 427: Baustein-Ausgänge

    MB, MD, MW - Merker NB, NW, ND - NET-Merker NET-Teilnehmer n QA - Analog-Ausgang I - Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   Sie können den Baustein-Ausgängen, welche Bit-Ausgänge sind, folgende Operanden zuweisen: easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 428 Verbinden Sie die Spulen TBxxEN, TBxxWP, TBxxRF usw.mit dem jeweils zur Ansteuerung geeigneten Kontakt. Gegebenenfalls schreiben Sie einen Kommentar zum angewählten Operanden. Wenn Sie kontrollieren wollen, ob eine Tabelle voll oder leer ist, müssen Sie diesen Bau- stein auch als Kontakt verdrahten. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 429   → "BC - Block-Vergleich", Seite 387   → "BT - Block-Transfer", Seite 393   → "TB - Tabellenfunktion", Seite 421   → "MX - Datenmultiplexer", Seite 404   → "SR - Schieberegister", Seite 413   → "RE - Rezept-Datensätze ", Seite 408 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 430: Net-Bausteine

    6.1 Herstellerbausteine 6.1.6 NET-Bausteine 6.1.6.1 GT - Wert aus dem NET holen Allgemeines easyE4 Basisgeräte stellen 32 Bausteine GT01…GT32 (GET) zur Verfügung. Der Funktionsbaustein wird im Katalog nur angeboten, wenn in der Projektansicht ein NET aus mindestens 2 Geräten exis- tiert.
  • Seite 431 Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET Baustein-Ausgänge   Beschreibung Anmerkung (Bit)   1: wenn ein neu vom NET übertragener Wert   anliegt. Dies gilt für einen Abarbeitungszyklus easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 432 EDP verwendet wird. Baustein-Eingang NET-ID: Die Nummer des sendenden Wertebereich: 01…08 NET-Teilnehmers. PT: Nummer des Sende-Bausteines Mögliche Bausteinnummern: (z. B. PT 20) über den der sendende 01…32 NET-Teilnehmer einen Wert an das NET übergibt. Simulation nicht möglich     easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 433 Remanenz Der Funktionsbaustein kennt keine remanenten Daten. Siehe auch   → "PT - Wert in das NET stellen", Seite 430   → "SC - Uhr über NET synchronisieren", Seite 434   → "NET Verbund einrichten", Seite 632 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 434: Pt - Wert In Das Net Stellen

    6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.6.2 PT - Wert in das NET stellen Allgemeines easyE4 Basisgeräte stellen 32 Bausteine PT01…PT32 (PUT) zur Verfügung. Der Funktionsbaustein wird im Katalog nur angeboten, wenn in der Projektansicht ein NET aus mindestens 2 Geräten exis- tiert.
  • Seite 435 SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten I - Bit-Eingang Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 436 Übernahme beste- der Status des Baustein-Eingangs ist erforderlich EN ausgewertet. Ohne Aktivierung hender Programme, die Funk- durch Häkchen ist der Baustein tionalität der übernommenen aktiv und der Baustein-Eingang EN Funktionsbausteine erhalten bleibt. Automatisch wird der bleibt wirkungslos. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 437: Siehe Auch

    Der Funktionsbaustein kennt keine remanenten Daten. Siehe auch   → Abschnitt "NET Verbund einrichten", Seite 632   → "GT - Wert aus dem NET holen", Seite 426   → "PT - Wert in das NET stellen", Seite 430 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 438: Sc - Uhr Über Net Synchronisieren

    6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.6.3 SC - Uhr über NET synchronisieren Allgemeines easyE4 Basisgeräte stellen genau einen Baustein SC01 (Send Clock) zur Verfügung. Mit diesem Baustein stellen Sie gezielt das Datum und die Uhrzeit in das Netzwerk. Alle anderen NET-Teilnehmer über- nehmen das Datum und die Uhrzeit des sendenden Teil- nehmers und stellen ihre Geräte-Echtzeituhr entsprechend...
  • Seite 439 SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten I - Bit-Eingang Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 440 Automatisch wird der Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige   Konstanten können am Gerät editiert + Aufruf möglich werden, Bausteinparameter eben- falls, wenn die Programmiermethode EDP verwendet wird. Simulation nicht möglich     easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 441 Teilnehmer synchronisiert. Diese Zeit wird von allen übernommen. Siehe auch   → "NET Verbund einrichten", Seite 632   → "GT - Wert aus dem NET holen", Seite 426   → "PT - Wert in das NET stellen", Seite 430 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 442: Sonstige Bausteine

    Beim Auftreten von bestimmten Ereignissen können Sie mit dem Alarmbaustein gezielt E-Mails an bestimmte Empfänger versenden. Allgemeines easyE4 Basisgeräte stellen 32 Alarm-Bausteine AL01…AL32 zur Verfügung. Mit jedem Baustein kann jeweils eine E-Mail mit einem definierten Betreff und mit einem definierten Text von 160 Zeichen versendet werden.
  • Seite 443 SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten I - Bit-Eingang Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 444 0 oder 1 gesetzt abhän- gig vom Funktionsbaustein. Webserver aktiv solange Selektives Ein- und Abschalten des Durch Abschalten des Webser- Webservers in Abhängigkeit von AL_ vers wird Verarbeitungszeit am Eingang EN der Status 1 gespart anliegt easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 445   → "LB - Sprungmarke", Seite 489   → "MC - Azyklische Modbus Client Anforderung", Seite 491   → "MR - MasterReset ", Seite 501   → "NC - Zahlenwandler", Seite 505   → "ST - Sollzykluszeit", Seite 511 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 446: Bv - Boolsche Verknüpfung

    Mit diesem Funktionsbaustein lassen sich logische Zusammenhänge zwischen Ein- gangssignal und Ausgangssignal definieren. Allgemeines easyE4 Basisgeräte stellen 32 Bausteine BV01…BV32 (Boo- lesche Verknüpfung) zur Verfügung. Die Werte an den Bau- stein-Eingängen BV…I1 und BV…I2 werden damit verknüpft. Der Baustein kann spezielle Bits aus Werten aus- blenden, Bitmuster erkennen oder Bitmuster verändern.

  • Seite 447: Betriebsarten

    Invertiert die einzelnen Bit des Wertes von I1. Der invertierte   Wert wird vorzeichen- behaftet dezimal dargestellt. Baustein-Ausgänge   Beschreibung Anmerkung (Bit) Zero   1: wenn der Wert des Baustein-Ausganges QV (also das Ergeb- nis der Verknüpfung) gleich Null ist (DWord) Ergebnis der Verknüpfung   easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 448 Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige Konstanten können am Gerät editiert   + Aufruf möglich werden, Bausteinparameter eben- falls, wenn die Programmiermethode EDP verwendet wird. Simulation möglich     Weiteres Remanenz Der Funktionsbaustein kennt keine remanenten Daten. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 449   → "LB - Sprungmarke", Seite 489   → "MC - Azyklische Modbus Client Anforderung", Seite 491   → "MR - MasterReset ", Seite 501   → "NC - Zahlenwandler", Seite 505   → Abschnitt "ST - Sollzykluszeit", Seite 511 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 450: D - Textanzeige

    Basisgeräte stellen 32 Textanzeige-Bausteine D01…D32 (Display) zur Verfügung. Jeder Baustein erlaubt die Ausgabe einer individuell gestalteten Textanzeige auf dem Gerätedisplay der easyE4 oder einem weiteren exter- nen Anzeigegerät und auch die individuell gestaltete Eingabe über die P-Tasten des Gerätes.
  • Seite 451 SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten I - Bit-Eingang Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 452 032 niedrigste Priorität Rollierzeit [s] 001…030 Zeit der Textanzeige bei gleicher Priorität Alarm Allerhöchste Priorität; vorrangig vor allen Textanzeige bleibt solange am Gerä- anderen Bausteinen tedisplay angezeigt bis die Quittierung an AI durch eine steigende Flanke erfolgt. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 453: Anzeige-Priorität

    Anzeige-Priorität Sind mehrere Textanzeigen D01…D32 gleichzeitig aktiv, wird mit der Anzeige-Priorität definiert, in welcher Reihenfolge diese auf dem Gerätedisplay der easyE4 angezeigt werden. Höchste Priorität hat die Textanzeige mit der Anzeige-Priorität 001, niedrigste mit 032. Die Textanzeige mit der höchsten Priorität wird solange angezeigt, wie sie aktiv ist, EN=1.
  • Seite 454 Voraussetzung ist, dass die P-Tasten in grundsätzlich freigegeben sind durch Häkchen im Kontrollkästchen in Projektansicht/Register Systemeinstellungen/P-Tasten, siehe auch Systemeinstellungen → Kapitel "6 P-Tasten", Seite 580. Register Standardfarben Das easyE4 Gerätedisplay ist monochrom. Für das Gerätedisplay lassen sich im Regis- ter Standardfarben deshalb ausschließlich die folgenden Hin- tergrundbeleuchtungsfarben einstellen:  ...
  • Seite 455 Geräteanzeigen umzuschalten. Dazu muss die Sprachumschaltung im Regis- ter Sprachen projektiert werden. Jede Sprache kann in der Tabellenspalte Sprache frei benannt werden. Anschließend muss im Textanzeige-Editor bei jedem verwendeten Textelement der Text in jeder Spra- che hinterlegt werden. Abb. 205: Funktionsbaustein Textanzeige, Register Sprachen easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 456 Sie wird angezeigt bis die Quittierung des Alarms erfolgt mit D06_AI=1. Nach der Quittierung wird die aktivierte Textanzeige mit der höchsten Priorität oder mit Alarm angezeigt. Im Fall des Beispiels wird D07 bis zur Quittierung an D07_AI=1 angezeigt. Anschließend wechselt die Anzeige auf D02, die einzige verbleibende Textanzeige. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 457 D05 werden solange im Wechsel angezeigt bis eine Textanzeige mit höherer Priorität aktiv geschaltet wird, z.B. D02_EN=1. Abb. 207: Wirkdiagramm Textanzeige mit den Textbausteinen gleicher Priorität 3 Rollierzeit: D03 = 1s,; D04 = 3s; D05 = 1s easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 458 Beispiel Eingabe von Daten über Textbaustein D am Display Wird easyE4 mit Display über den Textbaustein verwendet und sind bei der Para- metrierung die Cursor-Tasten aktiviert, so können die Eingaben mit Hilfe der Tasten durchgeführt werden. Dazu wird in den Eingabemodus über das Betätigen der ALT Taste geschaltet.
  • Seite 459   → "LB - Sprungmarke", Seite 489   → "MC - Azyklische Modbus Client Anforderung", Seite 491   → "MR - MasterReset ", Seite 501   → "NC - Zahlenwandler", Seite 505   → "ST - Sollzykluszeit", Seite 511 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 460: D - Textanzeige-Editor

    Meldungstexte, Zeit, Datum und Checkbox jeweils als Ein- und Ausgabeelemente   Einfache Werteingabe und Bedienung   Benutzerquittung   Ticker-Text in variabler Geschwindigkeit   Variierbare Anzeigezeiten   Priorisierung durch den Benutzer   Mehrsprachigkeit   Auch in Anwenderbaustein verwendbar easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 461 Register Statusinformation mit Parametern der Anzeige- und Eingabeelemente Farbmanagement im Textanzeige-Editor Jedes Element erhält eine eigene Text- und eine Hintergrundfarbe als Parameter. Bei inverser Darstellung werden die Farben getauscht. Ist als Farbe die 0 eingetragen, wird "default Farbe" verwendet.   easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 462 6. Funktionsbausteine 6.1 Herstellerbausteine Sonderzeichen einfügen Es ist möglich, neben den Tastaturzeichen auch Sonderzeichen einzufügen. Diese kön- nen mit den Tastenkombinationen STRG+C/STRG+V eingefügt werden oder mit ALT+ASCII-Code. Abb. 209: Zeichentabelle Sonderzeichen easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 463 Die Darstellung kann durch Vorzeichenwahl oder "führende Nullen" individualisiert wer- den. Register "Verknüpfungsvariable": Hier wird aus den Ressourcen der Operanden und der Funktionsbaustein Ein- und Ausgänge ein Byte-, Wort- oder Doppelwortwert gewählt, der zur Anzeige gebracht werden soll.   easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 464 Geben Sie in Register Statischer Text (01)/Feld Text den gewünschten Eintrag ein, z.B. <Beispieltext>. Positionieren Sie die Maus auf den Marker der Elementanwahl und ziehen Sie die Elementanwahl auf die notwendige Größe um den Statischer Textanzuzeigen.   easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 465 Maus auf den Marker der Elementanwahl positioniert und die Elementanwahl auf die notwendige Größe gezogen werden um die Laufschrift darzustellen. In den Registern wird die Sprache, die Zeichentabelle, die Darstellungsart, die Anzei- gegeschwindigkeit und der eigentliche Text festgelegt. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 466 Wird nun im Programm zur Laufzeit Bit 2 gesetzt, so wird Text 2 angezeigt. Werden mehrere Bit in dem Operanden gesetzt, so werden auch die zugehörigen Texte nach- einander gezeigt. Die Weiterschaltung erfolgt über die eingestellte Anzeigedauer. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 467 Der Default-Text wird angezeigt, sobald der Wert der Verknüpfungsvariable kleiner ist als der niedrigste angegebene Zustandswert ist. Modus   Exakter Wert Beim exakten Wert wird der Text nur angezeigt, wenn der Wert genau dem kon- figurierten Zustandswert entspricht. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 468 Zustandswert. Bei jedem Wert, der kleiner ist als der niedrigste ange- gebene Zustandswert, wird der Default-Text angezeigt. Für jeden Wert, der gleich oder größer ist als der höchste eingetragene Zustandswert, wird der Meldungstext dieses Zustandswertes angezeigt und zwar bis zum Ende des Wertebereiches.   easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 469 … 75…65535: Über 75% Der maximale Wert hängt davon ab, welcher Art die Verknüpfungsvariable ist. Im Bei- spiel hier ist es ein Merkerwort mit einem Wertebereich von 0…65535. Der Default-Text kommt in diesem Beispiel nicht zur Anzeige. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 470 Datum und Zeitwert können in verschiedenen Formaten zur Anzeige gebracht werden. Element Datum- und Zeitanzeige auf den Bildschirm ziehen und das gewünschte For- mat auswählen. Im Beispiel oben wurden zwei Anzeigeelemente vom Typ Datum- und Zeitanzeige verwendet und mit einer Hintergrundfarbe parametriert. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 471 Zur Parametrierung wird die Zeitbausteinnummer und der gewünschte Para- meter ausgewählt. Es können auch Operanden wie Merker direkt als Quelle für die Anzeige referenziert werden, dabei ist zu beachten, dass das Datenformat eines Timer Wertes im Operanden vorliegen muss. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 472 6.1 Herstellerbausteine Werteingabe Mit dem Display und der Tastatur der easyE4 sind auch Eingaben möglich. Es wird dazu das Element <Werteingabe> auf den Bildschirm gezogen. Das Element Werteingabe wird durch die <99999> indiziert. Die kleine <1> kennzeichnet, dass dies ein Element für die Werteingabe ist.

  • Seite 473: Eingabewert

    6.1 Herstellerbausteine Beispiel: Eingabe von Daten über Textbaustein D am Display Wird das easyE4 mit Display über den Textbaustein verwendet und sind bei der Para- metrierung die Cursor-Tasten aktiviert, so können die Eingaben mit Hilfe der Tasten durchgeführt werden. Dazu wird in den Eingabemodus über das Betätigen der Taste ALT geschaltet.
  • Seite 474 0 und 1. Die kleine am Kästchen kennzeichnet, dass es der zweite Parameter auf der Seite ist, welcher durch Eingaben verändert werden kann, siehe hierzu → Abschnitt "Beispiel: Eingabe von Daten über Textbaustein D am Display", Seite 469. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 475 Zusätzlich zur Anzeige ist hier die Bedienereingabe möglich. Zeitrelaiswerteingabe Die Parametrierung erfolgt genau wie der Zeitrelaiswertanzeige, siehe hierzu → Abschnitt "Beispiel: Eingabe von Daten über Textbaustein D am Display", Seite 469 Zusätzlich zur Anzeige ist hier die Bedienereingabe möglich. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 476   → "LB - Sprungmarke", Seite 489   → "MC - Azyklische Modbus Client Anforderung", Seite 491   → "MR - MasterReset ", Seite 501   → "NC - Zahlenwandler", Seite 505   → "D - Textanzeige-Editor", Seite 456 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 477: Dl - Datenlogger

    Basisgeräte stellen genau einen Datenlogger-Bau- stein DL01 zur Verfügung. Mit dem Datenlogger-Baustein können Betriebsdaten mit Zeit- stempel in eine Log-Datei auf die Speicherkarte im easyE4- Basisgerät geschrieben werden. Für den Betrieb des Bau- steins ist immer eine gesteckte Speicherkarte im Gerät erfor- derlich.
  • Seite 478 SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten I - Bit-Eingang Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 479: Anmerkung

    Operanden zuweisen Bit-Ausgänge M - Merker SN - Ausgangsbit über NET (send) N - Netzwerk Merker-Bit LE - Ausgang Hintergrundbeleuchtung Q - Bit-Ausgang I - Bit-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 480: Parametersatz

    Dateien wird zu <Zahl>.log definiert, wobei <Zahl> 8-stellig von 00000001.log begin- nend hochgezählt wird. Die einzelnen Log-Dateien sind nur auf Dateiebene sichtbar. Mit dem Herstellerbaustein Datenlogger DL aufgezeichnete Daten werden auf der Karte in einem Verzeichnis abgelegt. Das Verzeichnis ist benannt, wie in Ansicht Pro- easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 481 Wert eine erneute Speicherung erfolgen soll. Für jeden der 4 Ana- logwerte an DL_I1…DL_I4 kann ein Delta ΔI1 …ΔI4 angegeben werden. Beachten Sie, das bei jedem Log-Vorgang immer alle Daten geloggt werden. Ansicht Programm/DL1 easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 482 Wechseln Sie in Ansicht Programm. Platzieren Sie im Arbeitsbereich einen Funktionsbaustein DL. Ziehen Sie aus dem Katalog einen Schließer an den Baustein-Eingang DL01_T1. Parametrieren Sie im Register Kontakt den Operand als P-Gerätetaste   Abb. 212: Arbeitsbereich mit Funktionsbaustein und Gerätetaste easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 483: Herstellerbausteine

    Diese kann dann mit Excel gelesen und bearbeitet werden. Beachten Sie, dass jeweils nur ein Verzeichnis pro Log-Session angelegt wird, auch wenn die Anzahl der Dateien je Log-Session größer 1 gewählt ist und auch entsprechend mehrere binäre Dateien abgespeichert. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 484 Neu Beginnen Mit Betätigen dieser Schaltfläche wird ein neues Verzeichnis auf der Speicherkarte für eine neue Data-Logger Datei erstellt. Ab sofort befindet sich die neue Log-Datei an diesem Ordner auf der Speicherkarte. Löschen Löscht die gekennzeichnete Log-Datei auf easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 485 Die Inhalte aller Log-Dateien des Verzeichnisses MYLOG werden in der CSV-Datei MYLOG_000.csv abgespeichert. Wird die Aufzeichnung nach Excel exportiert, werden die Inhalte mehrerer Log-Dateien in eine Excel-Datei exportiert. Auch im Dialog wird nur eine Datei angezeigt, z.B. MYLOG easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 486 In dieser Log-Datei sind 26 Datensätze geloggt. Das Logging aller Datensätze wurde durch eine steigende Flanke an einem der Digitaleingänge ausgelöst, z.B. die Daten- sätze 0 bis 2 durch Triggerung an DL01T01=1 und Datensatz 3 durch Triggerung an DL01T02=1. Log-Dateien enthalten keine Information bezüglich der Betriebsart. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 487   → "D - Textanzeige-Editor", Seite 456   → "JC - Bedingter Sprung", Seite 484   → "LB - Sprungmarke", Seite 489   → "MR - MasterReset ", Seite 501   → "NC - Zahlenwandler", Seite 505   → "DL - Datenlogger", Seite 473 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 488: Jc - Bedingter Sprung

    Allgemeines Dieser Funktionsbaustein ist ausschließlich in der Programmier- methode EDP (Easy Device Programming) verfügbar. easyE4 Basisgeräte stellen 32 Funktionsbausteine Bedingter Sprung JC01…JC32 zur Verfügung. Mit dem Baustein JC können Sie innerhalb des Bausteinplans vorwärts zu einer Sprungmarke LB (Label) verzweigen und dabei mehrere Bausteine überspringen.
  • Seite 489 In Verbindung mit dem Baustein Bedingter Sprung müssen Sie auch einen Baustein Sprungmarke (LABEL:xx) im Bausteinplan positionieren. Verknüpfung im Schaltplan Ziehen Sie den Baustein Bedingter Sprung JC.. auf ein Spulenfeld des Schaltplanes und wählen Sie im Fenster Eigenschaftsfeld die bereits bei der Positionierung verwendete easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 490 Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 491: Baustein-Ausgänge

    SN - Ausgangsbit über NET (send) N - Netzwerk Merker-Bit LE - Ausgang Hintergrundbeleuchtung Q - Bit-Ausgang I - Bit-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   Parametersatz Parametersatz Beschreibung Anmerkung –     easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 492   → "D - Textanzeige-Editor", Seite 456   → "DL - Datenlogger", Seite 473   → "LB - Sprungmarke", Seite 489   → "MR - MasterReset ", Seite 501   → "NC - Zahlenwandler", Seite 505   → "ST - Sollzykluszeit", Seite 511 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 493: Lb - Sprungmarke

    Dieser Funktionsbaustein ist ausschließlich in der Pro- grammiermethode EDP (Easy Device Programming) ver- fügbar. easyE4 Basisgeräte stellen 32 Funktionsbausteine Sprung- marke LB01…LB32 (Label) zur Verfügung. Die Sprungmarke LB dient innerhalb des Bausteinplanes als Sprungziel für einen Bedingten Sprung mit dem Funk- tionsbaustein JC.
  • Seite 494   → "D - Textanzeige-Editor", Seite 456   → "DL - Datenlogger", Seite 473   → "JC - Bedingter Sprung", Seite 484   → "MR - MasterReset ", Seite 501   → "NC - Zahlenwandler", Seite 505   → "ST - Sollzykluszeit", Seite 511 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 495: Mc - Azyklische Modbus Client Anforderung

    Flanke an der Triggerspule T_ anliegt und der Baustein EN=1 ist. Standardgemäß ist der Funktionscode FC3 als azyklische Anforderung voreingestellt. Die mit der Anforderung gekoppelten Daten werden im easyE4-Basisgerät in einen definierten Merkerbereich gelesen oder von dort geschrieben. Nach dem erfolgreichen Datenaustausch antwortet der Server und der Baustein-Ausgang RY geht in den Zustand 1.
  • Seite 496 SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Gerätetasten I - Bit-Eingang Q - Bit-Ausgang Q - Bit-Ausgang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 497 Operanden zuweisen Bit-Ausgänge M - Merker SN - Ausgangsbit über NET (send) N - Netzwerk Merker-Bit LE - Ausgang Hintergrundbeleuchtung Q - Bit-Ausgang I - Bit-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 498 Elemente sind und ob die Ele- mente vom Datenformat BIT oder WORT sind. Der Funktionsbaustein wird für die Anzahl der Elemente ausgeführt. Er schreibt oder liest den Merkerbereich der easyE4 beginnend mit Word Merker jeweils zur/von Modbus TCP Map des Servers beginnend mit Index 1.
  • Seite 499 Seite 693. Standardmäßig ist 3000 ms voreingestellt. 1. Anforderung Mit den Parametern der 1. Anforderung wird der Merkerbereich der easyE4 definiert, auf welchen der Funktionscode ausgeführt werden soll. Entweder werden die Wort Merker des Bereiches zum Modbus TCP Server geschrieben oder von diesem gelesen und in den Wort Merkern der easyE4 abgelegt.
  • Seite 500   Mit dem in Feld Merker-Zuordnung ausgewählten Merkerwort beginnt der Mer- Zuordnung kerbereich auf welchen der Funktionsbaustein die Funktionscodes ausführt. Er schreibt die Elemente aus dem Merkerbereich der easyE4 oder liest die Elemente in diesen hinein. Wertebereich ist 1…512. Es ist sicherzustellen, dass keine Register bzw. Teile des Merkerbereichs überschrieben werden .
  • Seite 501 6. Funktionsbausteine 6.1 Herstellerbausteine Wertebereich ist 1…512. Es ist sicherzustellen, dass keine Register überschrieben werden Baustein-Ausgänge Bei Auswahl der Programmiermethode EDP wird zusätzlich das Register Baustein-Aus- gänge angezeigt Abb. 219: Register Baustein-Ausgänge easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 502 Entspricht der Beginn des Adressbereiches mit 0 nicht dem Adress- bereich des Modbus TCP Servers, da dieser ab Adresse 1 beginnt, muss ein entsprechender Offset verwendet werden. Die Startadresse ist dann um 1 niedriger zu setzen. Die folgende Parametrierung des Funktionsbausteins MC bewirkt: 1. Anforderung easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 503 Elemente in den Merkerbereich beginnend ab Merkerwort MW10; also in den Mer- kerbereich MW10…MW59. Elemente für FC23 bedeutet Datentyp WORD. Wegen der 0-basierenden Adressierung muss in easyE4 als Index 1. Ele- ment #121 eingegeben werden um die Modbus TCP Map des Servers ab Register #120 zu lesen/schreiben.
  • Seite 504   → "DL - Datenlogger", Seite 473   → "JC - Bedingter Sprung", Seite 484   → "LB - Sprungmarke", Seite 489   → "MR - MasterReset ", Seite 501   → "NC - Zahlenwandler", Seite 505   → "ST - Sollzykluszeit", Seite 511 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 505: Mr - Masterreset

    6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.7.9 MR - MasterReset  Allgemeines easyE4 Basisgeräte stellen 32 MasterReset-Bausteine MR01…MR32 zur Verfügung. Der Baustein gestattet es, mit einem Befehl die Merker und alle Ausgänge der Geräte auf den Zustand 0 zu set- zen. Wirkungsweise Entsprechend der Betriebsart des Bausteines können entweder nur die Ausgänge, nur die Merker oder beides zurückgesetzt werden.
  • Seite 506 Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW - Merker NB, NW, ND - NET-Merker NET-Teilnehmer n QA - Analog-Ausgang I - Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 507: Parametersatz

    Beispiel für einen Masterreset-Baustein in der Programmiermethode EDP I 05--------------------------Ä MR07T_ Abb. 223: Verdrahtung der Bausteinspulen Die Triggerspule ist an einen Geräte-Eingang angeschlossen MR07Q1------------------------ S M42 Ä Abb. 224: Verdrahtung des Bausteinkontaktes Die Meldung des Bausteines wird auf einen Merker geführt. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 508   → "JC - Bedingter Sprung", Seite 484   → "LB - Sprungmarke", Seite 489   → "MC - Azyklische Modbus Client Anforderung", Seite 491   → "NC - Zahlenwandler", Seite 505   → "ST - Sollzykluszeit", Seite 511 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 509: Nc - Zahlenwandler

    6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.7.10 NC - Zahlenwandler Allgemeines easyE4 Basisgeräte stellen 32 Zahlenwandler-Bausteine NC01…NC32 zur Verfügung. Eine dezimale Zahl kann entweder binärcodiert oder BCD- codiert dargestellt werden. Der Funktionsbaustein wandelt je nach Betriebsart BCD-codierte Zahlen in binärcodierte Zah- len um (Betriebsart BCD) oder umgekehrt binärcodierte Zah- len in BCD-codierte Zahlen um (Betriebsart BIN).
  • Seite 510 Der Binärwert an I1 wird in einen BCD-Wert gewandelt und auf den Ausgang QV aus- gegeben. Der Binärwert wird als Dezimalwert angezeigt. Beschreibung Anmerkung   Wandelt einen BCD-Wert in einen Binärwert.   Wandelt einen Binärwert in einen BCD-Wert.   easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 511 Automatisch wird der Parameter auf 0 oder 1 gesetzt abhängig vom Funk- tionsbaustein. Parameteranzeige   Konstanten können am Gerät editiert + Aufruf möglich werden, Bausteinparameter eben- falls, wenn die Programmiermethode EDP verwendet wird. Simulation möglich     easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 512 Zweierkomplement gebildet. Da jeder Dezimalwert mit 4 Byte bzw. 8 Viererbit dargestellt wird und jedes Viererbit im BCD-Code den Wert 9 annehmen kann, ist die größte darstellbare Zahl 9999999. Die kleinste dar- stellbare Zahl ist -9 999 999. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 513 1001 1001 0110 0111 1001 1001 0110 1001 1001 1001 1000 0001   161 061 274   1001 1001 Wertebereich 1001 1001 9 999 999 1001 1001 überschritten 1001 1001 1001 1001 1001 1001 1001 1001 1001 1001 easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 514   → "JC - Bedingter Sprung", Seite 484   → "LB - Sprungmarke", Seite 489   → "MC - Azyklische Modbus Client Anforderung", Seite 491   → "MR - MasterReset ", Seite 501   → "ST - Sollzykluszeit", Seite 511 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 515: St - Sollzykluszeit

    6. Funktionsbausteine 6.1 Herstellerbausteine 6.1.7.11 ST - Sollzykluszeit Allgemeines easyE4 Basisgeräte stellt genau einen Baustein Sollzykluszeit ST01 zur Verfügung. Der Baustein Sollzykluszeit ermöglicht die Vorgabe einer Soll- zykluszeit. Diese Zykluszeit stellt sich ein, wenn die maximal auftretende Zykluszeit des Programms kleiner ist, als der vorgegebene Wert.
  • Seite 516 Remanenz Der Funktionsbaustein kennt keine remanenten Daten. Anwendungsbeispiel Ein Programm, bestehend aus Bit-Schaltplan und Bausteinplan, erzeugt eine mittlere Zykluszeit von ca. 12 ms. Das Einstellen einer Sollzykluszeit von 30 ms führt zu kon- stanten Zykluszeiten dieses Wertes. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 517   → "JC - Bedingter Sprung", Seite 484   → "LB - Sprungmarke", Seite 489   → "MC - Azyklische Modbus Client Anforderung", Seite 491   → "MR - MasterReset ", Seite 501   → "NC - Zahlenwandler", Seite 505 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 518: Interrupt-Bausteine

    Basisgeräte stellen 8 zählergesteuerte Interrupt-Bausteine IC01…IC08 zur Verfügung. Dies gilt nicht für die Programmiermethode EDP. Mit easyE4 können Sie auf verschiedene Ereignisse schnell reagieren. Damit lassen sich beispielsweise am Hauptprogramm vorbei Ausgänge ein- oder ausschalten. Innerhalb des Interrupt-Programms sind nur Bit- Verknüpfungen möglich.

  • Seite 519: Wirkungsweise

    Abb. 228: Übergabe der Zustände von Ein- und Ausgängen zwischen Hauptprogramm und Interrupt-Pro- gramm Wird im Parametersatz des Interrupt-Programmes ein Ausgang als Physikalischer Aus- gang des Basisgerätes definiert, erhält der Ausgang den Bezeichner QP01…QP04 und wirkt direkt auf den Geräte-Ausgang Q1…Q4. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 520: Der Baustein Und Seine Parameter

    Operanden zuweisen Sie können den Baustein-Eingängen, welche Werteingänge sind, folgende Operanden zuweisen: Operanden Wert-Eingänge Konstante, Timerkonstante MD, MW, MB - Merker NB, NW, ND - NET-Merker nNB, nND, nND- NET-Merker NET-Teilnehmer n IA - Analog-Eingang QA - Analog-Ausgang easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 521: Beschreibung

    I1…I8, Zähleingang Kanal B, Impuls Bei einer kompletten Periode Kanal A und B (z.B. erste Flanke Kanal A bis nächste Flanke Kanal A) wird der Zählwert an IC..QV je nach Zähl- richtung um 2 erhöht oder erniedrigt. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 522 Verfügung zu stellen. (DWord) Aktueller Zählerwert Ganzzahliger Wertebereich: -2 147 483 648…+2 147 483 647 Operanden zuweisen Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW - Merker NB, NW, ND - NET-Merker NET-Teilnehmer n easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 523: Weiteres

    Mögliche Interrupt-Quellen sind die Interrupt-Bausteine IC, IE, IT sowie die schnel- len Zähler CF, CH und CI, welche direkt mit den Geräte-Eingängen verbunden sind, siehe hierzu auch → "CF - Frequenzzähler", Seite 285, → "CH - Hochgeschwindigkeitszähler", Seite 291 , → "CI - Inkrementalwert-Zähler", Seite 297. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 524 über einen Zeitraum von 100 ms addiert. Nach jeweils 100 ms wird die Summe aller Zeiten bewertet und die Zeitmessung zurückgesetzt. Wenn mehr als 50 % der Rechenzeit durch Interrupts verbraucht wurde, wird die Anwendung angehalten. Die Diagnosemeldung <System_CPU_overload> wird generiert und ID19 = 1 gesetzt. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 525 Interrupt-Programm. Dort wird mit QP04 direkt der Geräte-Ausgang Q4 auf 1 gesetzt. Mit Q01 wird der Baustein-Ausgang Q1 auf 1 gesetzt. Anschließend erfolgt der Rück- sprung ins Hauptprogramm. Abb. 229: easySoft 7 Hauptprogramm Impulszähler mit externer Richtung Abb. 230: easySoft 7 Interrupt-Programm Impulszähler mit externer Richtung easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 526 Q01=1 der Baustein-Ausgang Q1 =1 gesetzt und der Merker M250 des Hauptprogrammes auf 1 gesetzt. Damit wird der Containerzustand gemeldet. Abb. 231: easySoft 7 Hauptprogramm zwei Zähleingänge Abb. 232: easySoft 7 Interrupt-Programm zwei Zähleingänge easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 527 Merker M511 im Hauptprogramm gesetzt und kann für das Rückfahren zur Nullposition verwendet werden. Geräte-Eingang I3: Kanal A Geräte-Eingang I4: Kanal B Die Sollposition wird an Merker MW512 vorgegeben. Abb. 233: easySoft 7 Hauptprogramm Inkremental-Wertgeber Abb. 234: easySoft 7 Interrupt-Programm Inkremental-Wertgeber easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 528 M31 meldet, dass die Frequenz erreicht ist. Abb. 235: easySoft 7 Hauptprogramm Frequenzmessung Abb. 236: easySoft 7 Interrupt-Programm Frequenzmessung Siehe auch   → "IE - Flankengesteuerter Interrupt", Seite 525   → "IT - Zeitgesteuerter Interrupt", Seite 531 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 529: Ie - Flankengesteuerter Interrupt

    Basisgeräte stellen 8 flankengesteuerte Interrupt-Bausteine IE01…IE08 zur Verfügung. Dies gilt nicht für die Programmiermethode EDP. Mit easyE4 können Sie auf verschiedene Ereignisse schnell reagieren. Damit lassen sich beispielsweise am Hauptprogramm vorbei Ausgänge ein- oder ausschalten. Innerhalb des Interrupt-Programms sind nur Bit- Verknüpfungen möglich.

  • Seite 530: Wirkungsweise

    Basisgerätes definiert, erhält der Ausgang den Bezeichner QP01…QP04 und wirkt direkt auf den Geräte-Ausgang Q1…Q4. Zur Verarbeitung des Interrupt-Programmes hat der Funktionsbaustein einen eigenen Merkerbereich von 32 Merker-Bits. Verfügbare Funktionen innerhalb eines Interrupt-Programmes Interrupt-Programme stehen in der Programmiermethode EDP nicht zur Verfügung. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 531: Der Baustein Und Seine Parameter

    NET-Teilnehmer n IA - Analog-Eingang QA - Analog-Ausgang QV - Wert-Ausgang eines FBs nur bei den Funktionsbausteinen T, AC nur bei Projekten ≥ 2 Basisgeräte im NET Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 532 Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Wert-Ausgänge MB, MD, MW - Merker NB, NW, ND - NET-Merker NET-Teilnehmer n QA - Analog-Ausgang I - Wert-Eingang eines FBs nur bei Projekten ≥ 2 Basisgeräte im NET   easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 533: Weiteres

    Interrupt ausgelöst. Im Interrupt-Programm wird entsprechend der Baustein- Eingänge I1 und I2 der Geräte-Ausgang Q01 gesetzt - erkennbar an QP01- und die Ware geschnitten. Der Geräte-Ausgang Q02 wird rückgesetzt - erkennbar an QP02. Der Baustein-Ausgang Q1 erhält das Ergebnis der UND-Verknüpfung. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 534 M512 und M42 für den nächsten Interrupt bereitgestellt. Das Ergebnis der letzten UND-Verknüpfung wird in Merker 211 bereitgestellt. Abb. 238: easySoft 7 Hauptprogramm Flankengesteuert Abb. 239: easySoft 7 Interrupt-Programm Flankengesteuert Siehe auch   → "IE - Flankengesteuerter Interrupt", Seite 525   → "IT - Zeitgesteuerter Interrupt", Seite 531 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 535: It - Zeitgesteuerter Interrupt

    Basisgeräte stellen 8 zeitgesteuerte Interrupt-Bausteine IT01…IT08 zur Verfügung. Dies gilt nicht für die Programmier- methode EDP. Mit easyE4 können Sie auf verschiedene Ereignisse schnell rea- gieren. Damit lassen sich beispielsweise am Hauptprogramm vorbei Ausgänge ein- oder ausschalten. Innerhalb des Interrupt-Pro- gramms sind nur Bit-Verknüpfungen möglich.
  • Seite 536 Sprung bei 1, Sprung bei 0, Aussprung bei 1, Aussprung bei 0 Logik-Verknüpfungen verwenden UND, UND-Nicht, ODER, ODER-Nicht, XOR, XNOR Bedingte Alternative –   –   √ Einfache Alternative –   –   √ Mehrfache Alternative –   –   √ easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 537: Der Baustein Und Seine Parameter

    Sie können den Baustein-Eingängen, welche Bit-Eingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - NET-Merker-Bit nN - NET-Merker-Bit NET-Teilnehmer n easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 538: Ansprechverzögert

    Interrupt ausgelöst und das Interrupt-Programm bearbeitet. Damit wird der Interrupt zweimal ausgelöst: Einmal am Ende des Impulses und einmal am Ende der Pause. Baustein-Ausgänge   Beschreibung Anmerkung (Bit) Bit-Ausgang um aus dem Interrupt-Programm   Zustände von Operanden dem Hauptprogramm zur Verfügung zu stellen. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 539   Beschreibung Anmerkung Parameteranzeige   Konstanten können am Gerät editiert werden, + Aufruf möglich Bausteinparameter ebenfalls, wenn die Pro- grammiermethode EDP verwendet wird. Interrupt-Routine bearbeiten Wechselt in Interrupt-Routine bei Klick auf   Schaltfläche Simulation möglich     easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 540: Weiteres

      CI01             CI02             IE01…IE08 ein Eingang, freie Zuordnung von I01…I08 (max. 8, keine Doppelbelegung) IC01…IC08 zwei Eingänge, freie Zuordnung von I01…I08 (max. 8, keine Doppelbelegung) easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 541 Frequenzen reduzieren bei Verwendung von Zählern Beispiel Zeitgesteuerter Interrupt-Baustein in easySoft 7 Nach einer festgelegten Zeit soll der Ausgang Q4 zurück gesetzt werden. Diese Zeit soll unabhängig von der Zykluszeit des Hauptprogramms sein um immer den gleichen zeit- lichen Abschaltpunkt herzustellen. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 542: Betriebsart: Ansprechverzögert

    6. Funktionsbausteine 6.2 Interrupt-Bausteine Betriebsart: Ansprechverzögert Abb. 241: easySoft 7 Hauptprogramm zeitgesteuert Abb. 242: easySoft 7 Interrupt-Programm zeitgesteuert Siehe auch   → "IT - Zeitgesteuerter Interrupt", Seite 531   → "IE - Flankengesteuerter Interrupt", Seite 525 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 543: Uf - Anwenderbaustein

    6.3 UF - Anwenderbaustein 6.3 UF - Anwenderbaustein Nur mit easySoft 7 möglich. 6.3.1 Allgemeines easyE4 Basisgeräte stellen 128 Anwender-Funktionsbausteine, kurz Anwenderbausteine, UF01…UF128 zur Verfügung. Die Bausteine können vom Anwender selbst gestaltet werden. Anwenderbausteine werden im Hauptprogramm dann wie Her- steller-Funktionsbausteine verwendet.

  • Seite 544: Generelles Zu Anwenderbausteinen

    Hauptprogramm. Die Programmierung ist nur durch den vorhandenen Programmspeicher begrenzt. Alle in einem Hauptprogramm verwendeten Anwenderbausteine werden bei einem Download in das easyE4-Gerät geladen bzw. bei einem Upload in das aktuelle Projekt geladen. 6.3.2 Anwenderbaustein erstellen Nachdem Sie ein Projekt angelegt und die Programmiermethode festgelegt haben, kön-...
  • Seite 545 Für einen sinnvollen Betrieb sind ebenso Festlegungen im Bereich Schnittstelle zu tref- fen. Hier wird angegeben, wie groß die Anzahl der Übergabeparameter aus dem Haupt- programm sein soll. Alle weiteren Eingabemöglichkeiten können auch später erfolgen. Auf sie wird im Dia- log „Anwenderbaustein parametrieren“ näher eingegangen. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 546: Anwenderbaustein Parametrieren

    Klicken Sie mit der rechten Maustaste auf den Register des Anwenderbausteins im Arbeitsbereich und wählen Sie Parametrieren. oder Klicken Sie im Arbeitsbereich auf das Register <Hauptprogramm>. Klicken Sie im Katalog/ Ordner Anwenderbausteine den Baustein an und wählen Sie mit der rechten Maustaste den Befehl Parametrieren. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 547 Hiermit lässt sich einstellen, ab welcher Firmware-Version der Anwenderbaustein ver- wendet werden kann. Entsprechend der Einstellung stehen die, mit der Firmware-Ver- sion zur Verfügung gestellten, Funktionsbausteine und Sprachelemente zur Verfügung. Die Firmware-Version kann nach der Auswahl nicht mehr auf den älteren Stand zurückgesetzt werden. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 548 IST-Werte remanent abgespeichert werden. Die Werte bleiben dann auch nach dem Abschalten der Versorgungsspannung erhalten bis zum nächsten Über- schreiben des IST-Wertes. Für Merker und für die folgenden Funktionsbausteine stehen jeweils zwei Eingabefelder für den Start- und den Endwert des Remanenz-Bereiches zur Verfügung. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 549 Die Werte aus dem Eingabefeld werden automatisch in MB Merker Bytes umge- rechnet. Remanenz-Bytes Der gesamte remanente Merker-Bereich einer easyE4 darf 400 Bytes nicht über- schreiten. Die Summe der Remanenz-Bytes für Hauptprogramm und Anwen- derbausteine (UF) wird in der Projektansicht im Register Systemeinstellungen angezeigt.

  • Seite 550: Anwenderbaustein Programmieren

    Es steht lediglich ein etwas verminderter Vorrat an Operanden zur Verfügung. Der Katalog passt sich automatisch an. Sie befinden sich jetzt in der Programmieransicht des Anwenderbausteins. Beispielhaft ist hier ein Zeitrelais in der Betriebsart Blinkend programmiert. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 551: Register Der Ansicht Programmierung

    Passwort den Einsatz des Funktionsbausteins erfassen. Um den Kommentar des Anwenderbausteins anzuzeigen, gibt es die folgenden 3 Möglichkeiten:  1. Klicken Sie in der Programmieransicht im Katalog/ Ordner Anwenderbausteine den Baustein an und wählen Sie mit der rechten Maustaste den Befehl easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 552: Anwenderbaustein Im Hauptprogramm Aufrufen

    Anwenderbausteine können im Hauptprogramm wie Herstellerbausteine aufgerufen werden. Anwenderbaustein in einem FUP-Hauptprogramm Um einen Anwenderbaustein in einem Hauptprogramm der Programmiermethode FUP aufzurufen, ziehen Sie den Baustein wie einen normalen Funktionsbaustein auf die Arbeitsfläche in der Ansicht Programm. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 553 Abb. 249: Ein-/Ausgänge verdrahten Ein- und Ausgänge von Anwenderbausteinen lassen sich im Hauptprogramm kopieren und einfügen wie die von allen anderen Operanden. Wird der Aufruf eines Anwenderbausteins kopiert und eingefügt, bekommt er die nächste freie Instanz-Nummer zugewiesen. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 554 Typen von Anwenderbausteinen vergeben sind, sind hier nicht selek- tierbar. In der Auswahlliste „Funktionsbaustein-Ausgänge“ sind die einzelnen Ausgänge auf- geführt, mit der Information, ob der Kontakt intern verschaltet ist oder nicht. Für digitale Ausgänge ist noch die Bitlogik selektierbar. Ansicht Programm Abb. 252: Eigenschaftsdialog Spule easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 555: Anwenderbaustein In Einem St-Hauptprogramm

    Hersteller-FBs verschaltet werden. Anhand der Einträge unter NAME und VERSION ist der Typ und die Version des Anwen- derbausteins festgelegt. Diese beiden Pseudo-Eingänge dürfen nicht unbeschaltet blei- ben und nicht außerhalb des Bausteinaufrufes zugewiesen werden. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 556: Anwenderbaustein Speichern

    Änderungen im Anwenderbaustein zu jeder Zeit gespeichert werden. Wird ein modifizierter Anwenderbaustein geschlossen, erfolgt eine Abfrage, ob die Änderungen gespeichert oder verworfen werden sollen. Alle Anwenderbausteine werden im Verzeichnis \ProgramData\Eaton\easySoft 7\U- serFBs abgespeichert. Die Menüoption „Programm->Schließen“ und die Schaltfläche „Schließen“ sind ver- fügbar, wenn der Anwenderbaustein geöffnet ist und entweder die Ansicht des Anwen-...
  • Seite 557 Eingabe eines Operanden als auch für das Ändern der Index- nummer eines Operanden.   Sobald eine Änderung im Anwenderbaustein erfolgt ist, sind die Optionen Anwen- derbaustein Speichern im Hauptmenü und die Schaltfläche Anwenderbaustein spei- chern in der Symbolleiste verfügbar. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 558: Anwenderbaustein Exportieren

     2. Der ausgewählte Ordner enthält bereits einen Anwenderbaustein mit dem Namen UserFB_V1_01.uf7  3. Der ausgewählte Ordner enthält einen schreibgeschützten Anwenderbaustein UserFB_V1_01.uf7. Wenn die zuvor gelisteten Prüfungen positiv verlaufen, wird der Anwenderbaustein gespeichert und die Benutzeroberfläche in der Programmansicht und im Katalog ggf. aktualisiert. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 559: Plausibilitätskontrolle

    Beim Exportieren eines Anwenderbausteins wird eine Prüfung des Anwenderbausteins ausgelöst, die darüber entscheidet, ob der Anwenderbaustein im aktuellen Zustand des easyE4-Gerätes ausführbar ist oder nicht. Dies ist insbesondere bei Anwen- derbausteinen erforderlich, die in ST programmiert sind, weil hier die Eingabe unzu- lässiger Operanden möglich ist.

  • Seite 560: Anwenderbaustein Importieren

    Möchten Sie diesen Anwenderbaustein durch den zu importierenden Bau- stein ersetzen? Nein: eine andere Datei ist auswählbar der vorhandene Baustein wird durch den importierten ersetzt Wenn die zuvor gelisteten Prüfungen positiv verlaufen, wird der importierte Anwen- derbaustein in die Anwenderbaustein-Verwaltung der easySoft 7 übernommen. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 561: Anwenderbaustein Austauschen

    Menüleiste/Anwenderbausteine löschen nicht verfügbar. Zum Deregistrieren/Löschen eines Anwenderbausteins stehen folgende Optionen zur Verfügung:  1. Menüleiste Programm/Anwenderbausteine löschen…  2. Katalog Ordner Anwenderbausteine/Kontextmenü Anwenderbausteine löschen…  3. Katalog Ordner Anwenderbausteine <name>/Kontextmenü Anwenderbausteine löschen… Für die ersten beiden Möglichkeiten öffnet sich folgendes Fenster: easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 562: Anwenderbausteine Vergleichen

    (d. h. einem bereits exportierten Anwen- derbaustein) vergleichen wollen. Hierzu öffnet sich folgendes Fenster: Abb. 255: Fenster Anwenderbaustein Vergleichsort Soll der Vergleich mit einem vorhandenen Baustein erfolgen, öffnet sich eine Aus- wahlliste aller verfügbaren Anwenderbausteine mit der gleichen Programmiermethode. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 563 Netzwerk eine dreistellige Ordnungsnummer, über die der Benutzer die Zusam- menhänge der Gatter/Parallelverzweigungen zueinander identifizieren kann. Nach dem Vergleich wird das Ergebnis im Standard-HTML-Browser angezeigt und in einer Ausgabedatei festgehalten. Die Ausgabedatei trägt den Namen des geöffneten easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 564: Anwenderbaustein Drucken

     2. Das Projekt wird geöffnet und der Anwenderbaustein des Projektes über- schreibt den Anwenderbaustein der easySoft 7. Zur Lösung des Konfliktes kann der in der easySoft 7 vorhandene Anwenderbaustein umbenannt und anschließend das Projekt erneut geöffnet werden. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 565: Beispiel Zu Zeit- Und Zählrelais

    Abb. 259: Verdrahtung z.B. mit EASY-E4-UC-... Schaltplan eingeben Geben Sie in der Programmiermethode EDP den folgenden Schaltplan ein. I 05-----------------------------Ä C 01C I 06-----------------------------Ä C 01RE C 01OF---------------------------Ä T 01EN T 01Q1---------------------------Ä Q01   Abb. 260: Verdrahtung von Zähler und Zeitrelais easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 566 Das „+“-Zeichen bedeutet, dass Sie die Parameter dieses Zeitrelais über den Menü- punkt PARAMETER verändern können. Bestätigen Sie die Eingabe des Wertes mit OK. Verlassen Sie die Eingabe des Bausteines mit ESC. T 01  n  S + >I1 002.000 >I2 002.000 QV>   Abb. 262: ParameterT01 eingeben easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 567: Blinkfrequenz Verdoppeln

    6. Funktionsbausteine 6.4 Beispiel zu Zeit- und Zählrelais Schaltplan testen: Schalten Sie easyE4 in die Betriebsart RUN und wechseln Sie zurück zum Pro- gramm. Unter dem Menüpunkt „Bausteine“ können Sie sich jeden Parametersatz anzeigen las- sen. Stellen Sie den Cursor auf C 01 und drücken Sie OK.
  • Seite 568 6. Funktionsbausteine 6.4 Beispiel zu Zeit- und Zählrelais easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 569: Systemeinstellungen

    über das Display am Gerät EASY-E4-...-12...C1(P) unter SYSTEM-OPTIONEN und/oder nur in der easySoft 7 nach der Geräteauswahl dort, der Programmierung und der Ein- bindung des easyE4-Gerätes in eine Gruppe. Nur über die easySoft 7 kann derzeit die Einstellung vorgenommen werden bezüglich: Verbindung zu anderen Geräten...

  • Seite 570: System-Optionen - Basisgerät Mit Display Und Tasten

    Das Untermenü ist nur in englischer Sprache verfügbar. ETHERNET Konfiguration der ETHERNET-Einstellung am Gerät, → Abschnitt "Ethernet", Seite 571 Das Untermenü ist nur in englischer Sprache verfügbar. UPDATE Firmware Update für easyE4-Erweiterungsgeräte und easy Kommunikationsmodule. → Abschnitt "Update", Seite 572 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 571: Anzeige

    10-er Schritten Wert: 0 entspricht dem Abschalten vom Display im Ruhemodus TIMEOUT Angabe der Zeit in Minuten oder Sekunden, wann das Display, wenn keine Bedienung am easyE4-Gerät erfolgt in den Ruhemodus wechselt FARBE Relevant für den Remote-Betrieb der easyE4 Farbwert-Eingabe von 0 - 15, Auswirkung in der Anzeige vom Gerät, z.B.

  • Seite 572: Startgrafik

    Sobald eine boot.bmp-Grafik auf der microSD-Speicherkarte abgelegt ist, kann hier die Anzeigedauer in Sekunden eingestellt werden, bevor die Statusanzeige eingeblendet wird. Tab. 85: System-Optio- nen\Startgrafik ANZEIGEDAUER         Siehe auch   → Abschnitt "Startgrafik für das Display vom EASY-E4-...-12...C1(P) festlegen", Seite 134 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 573: Net

    7. Systemeinstellungen 7.5 NET 7.5 NET In diesem Untermenü werden die NET-Adressen der easyE4-Gerätes konfiguriert. Die Gegenstellen, weitere easyE4-Geräte, müssen ebenfalls entsprechend konfiguriert sein, damit eine Verbindung aufgenommen werden kann. In der Status-Anzeige 1 wird mit dem Eintrag in der letzten Zeile auf eine bestehende NET-Verbindung hingewiesen.
  • Seite 574 Ist dieses Feld aktiviert übernehmen die NET-Teilnehmer eines Verbundes mit der Net- ID 02 bis 08 die aktuellen Betriebsart RUN oder STOP vom NET-Teilnehmer mit der NET-ID 1. Siehe auch   → Abschnitt "NET Verbund einrichten", Seite 632 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 575: Ethernet

    In der letzten Zeile der Statusanzeige wird auf eine bestehenden Verbindung hin- gewiesen. Ein neues easyE4-Basisgerät ist standardmäßig auf Auto IP eingestellt. Die Einstellung und Festlegungen am EASY-E4-...-12...C1(P) erfolgen in der Menüstruktur im Pfad unter System-Optionen\Ethernet Das Untermenü ist nur in englischer Sprache verfügbar.

  • Seite 576: Update

    Grundsätzlich kann die Firmware der Basisgeräte auch mit einer älteren Firmware von der microSD Speicherkarte überschrieben werden. Updates zur Firmware werden von Eaton Industries GmbH, Bonn im Download Center – Software unter Firmware-Updates als *.zip-Dateien zur Verfügung gestellt. Download Center - Software Eaton.eu/software/Firmware Updates/easy...
  • Seite 577 7. Systemeinstellungen 7.7 Update Tab. 102: System-Optio- Wählen Sie zuerst die Nummer der easyE4- nen\Update\Erweiterung ERWEITERUNG Erweiterung im Block aus, 1 bis 11 ist mög- <1-11> lich.   UPDATE Wählen Sie die dazugehörige Firmware-Datei <Dateiname auf SD> aus. 磣£¡¡¡¡¡¡¡¡££££££Ç Siehe auch  ...

  • Seite 578: Sprache Umstellen

    Wählen Sie dazu in der Menüleiste das Menü Optionen aus. Wählen Sie den Menüpunkt Sprachen an Klicken Sie auf die gewünschte Menüsprache. Um die geänderte Sprachauswahl zu aktivieren, wird die Software beendet und neu gestartet. Niederländisch steht als Menüsprache ausschließlich am Basisgerät zur Auswahl. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 579: Anlaufverhalten Einstellen

    EASY-E4-...-12...CX1(P) Geräte ohne Display starten automatisch in der Betriebsart RUN. Nach dem Einschalten geht das easyE4 -Gerät direkt in Betrieb, sofern ein gültiges Pro- gramm vorliegt. Befindet sich hingegen kein Programm im Gerät, verbleibt das easyE4-Gerät im Betriebszustand STOP.

  • Seite 580: Anlauf Run Aktivieren/Deaktivieren

    Programmwechsel durch Austausch der Speicherkarte vor- genommen werden soll. Ist das Programm auf der Speicherkarte unterschiedlich zu dem Programm im easyE4- Gerät, wird beim Einschalten der Versorgungsspannung erst das Programm von der Karte geladen und danach in die Betriebsart RUN gestartet. Besteht der Pro- grammunterschied nur aus abweichenden SOLL-Werten (Konstanten) von Funk- tionsbausteinen, wird kein Programm von der Speicherkarte geladen.

  • Seite 581: Konfiguration Am Basisgerät Mit Display

    Drücken Sie die Taste OK zum ein- oder ausschalten. Ist ein Haken ü neben dem Menüpunkt zu sehen, wird das Programm von der Spei- cherkarte geladen und übernommen sobald das easyE4-Gerät eingeschaltet wird. Ist kein Haken in der Zeile zu sehen, wird das aktuelle Programm beibehalten.

  • Seite 582: I-Entprellung

    7. Systemeinstellungen 7.10 I-Entprellung 7.10 I-Entprellung easyE4 wertet Eingangssignale werksseitig über eine Eingangsverzögerung, die soge- nannte I-Entprellung, aus. Dadurch wird sichergestellt, dass beispielsweise das Kon- taktprellen von Schaltern und Tastern ausgeblendet wird. Für einige Anwendungen ist die Erfassung sehr kurzer Eingangssignale erforderlich.

  • Seite 583: Kommentare Herunterladen

    Wählen Sie das entsprechende Gerät aus dem Katalog in der Ansicht Projekt aus. Klicken Sie auf das Register Systemeinstellungen. Im Register finden Sie einen Bereich Kommentare mit der Checkbox für Kommentare herunterladen. Aktivieren Sie die Checkbox durch Anklicken zum Einschalten. Deaktivieren Sie die Checkbox durch Anklicken zum Ausschalten.   easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 584: P-Tasten

    7. Systemeinstellungen 7.12 P-Tasten 7.12 P-Tasten Bei den sogenannten P-Tasten handelt es sich um die acht Tasten an den easyE4-Gerä- ten mit Display und Tastatur. Es besteht bei den Geräten EASY-E4-...-12...C1(P) die Möglichkeit, dass Sie die Tasten als Kontakt in Ihrem Schaltplan verwenden.

  • Seite 585: Programm-Name Festlegen

    Wählen Sie das entsprechende Gerät aus dem Katalog in der Ansicht Projekt aus. Klicken Sie auf das Register Systemeinstellungen. Im Register finden Sie einen Bereich Programmname mit einem Eingabefeld. Geben Sie im Textfeld den gewünschten Namen für das Programm ein, der über- nommen werden soll. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 586: Remanenz-Funktion

    Weitere Informationen befinden sich in der Beschreibung des jeweiligen Bausteins. Wertebereich der Merker:   MB : 1 …512   MW : 1…512   MD : 1…256 Die Werte aus dem Eingabefeld werden automatisch in MB Merker Bytes umge- rechnet. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 587: Bausteininhalte

    7. Systemeinstellungen 7.14 Remanenz-Funktion Remanenz-Bytes Der gesamte remanente Merker-Bereich einer easyE4 darf 400 Bytes nicht über- schreiten. Die Summe der Remanenz-Bytes für Hauptprogramm und Anwen- derbausteine (UF) wird in der Projektansicht im Register Systemeinstellungen angezeigt. Übersteigt der remanente Merker-Bereich die 400 Bytes, wird dies im Feld Frei in Rot durch eine negative Zahl angezeigt.
  • Seite 588 Eingabe. Die Werte in diesen Bereichen sollten für das Wiederanfahren der Anlage nach einem Neustart erforderlich sein. Bedenken Sie unerwünschte Folgen. Unter Remanenz-Bytes wird während der Eingabe der benötigte Speicherplatzbedarf angezeigt. Kontrollieren Sie ob der Speicherplatz ausreicht. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 589: Sicherheit - Passwortschutz

    7.15 Sicherheit - Passwortschutz 7.15 Sicherheit - Passwortschutz Einstellungen zum Passwort und passwortgeschützten Bereichen der easyE4 ist nur bei Geräten mit Display möglich oder sind alternativ mit der easySoft 7 vorzunehmen. Der Passwortschutz kann den Zugang sperren zu verschiedenen Bereichen Mindestens ein Bereich muss geschützt sein.
  • Seite 590 Schützt vor einem Zugriff auf die Ethernet-Schnittstelle dieses Gerätes. Der Datenaustausch über das Netzwerk wird nicht beeinflusst. Beachten Sie die einschränkende Wirkung einer geschützten Schnittstelle, wenn Sie das easyE4- Gerät zurücksetzen müssen. LÖSCHFUNKTION Ist dieser Bereich inaktiv, erscheint nach viermalig fehlerhafter Passworteingabe die Frage „PROG LOESCHEN?“.
  • Seite 591 Das Passwort wird zum → Abschnitt "Passwort geschützte Bereiche festlegen", Seite 585 aktiviert. Passwort ändern Drücken Sie auf die Taste OK der easyE4 um das Hauptmenü zu öffnen. Öffnen Sie den Menüpfad SYSTEM OPTIONEN\SICHERHEIT\PASSWORT. Ist ein Passwort vergeben, wird das Untermenü zum Passwort angezeigt.

  • Seite 592: Passwort Vergessen Oder Fehlerhafte Eingabe

    Taste ESC: Abbruch, es wird kein Schaltplan, Daten oder Passwort gelöscht. Taste OK : Schaltplan, Daten und Passwort werden gelöscht. Wenn Sie das Passwort nicht mehr kennen, können Sie das geschützte easyE4-Gerät hier mit der Taste OK wieder aufschließen. Das gespeicherte Programm und alle Parameter der Funktionsrelais gehen dabei aller- dings verloren.

  • Seite 593: Konfiguration Microsd-Karte Und Geräte-Id

    Auf diese Art kann der Projekteur verhindert werden, daß ein für den kon- kreten Anwendungsfall nicht geeignetes *.e70-Projekt versehentlich zur easyE4 übertragen wird. Dies würde dann durch die nicht passende ID abge- fangen. Siehe auch   → Abschnitt "Programme übertragen von und zur microSD-Speicherkarte", Seite  ...

  • Seite 594: Uhrzeit Und Datum Einstellen

    7. Systemeinstellungen 7.17 Uhrzeit und Datum einstellen 7.17 Uhrzeit und Datum einstellen easyE4-Geräte sind mit einer Echtzeituhr (RTC), die Datum und Uhrzeit beinhaltet, aus- gestattet. Diese Echtzeituhr stellt die Basis für alle zeitbezogene Abläufe die mit der easyE4 gesteuert werden.
  • Seite 595   Wählen Sie unter Regel aus, wann die Sommerzeit starten und wann die Sommerzeit enden soll. Die easyE4 übernimmt Ihre Einstellungen und stellt zu den gewünschten Zeiten die Uhr selbständig um. Funkuhr einstellen Alternativ können Sie die Uhr auch über eine Funkuhr einstellen lassen. Ist die Funkuhr aktiviert, wird die Echtzeituhr im Gerät überschrieben, sobald ein ein entsprechendes...
  • Seite 596       Die Eingaben am easyE4-Gerät werden bei jeder Übertragung eines Pro- gramm überschrieben. Um die Koordinaten dauerhaft im Gerät verfügbar zu haben, müssen die Koordinateneingaben in der easySoft 7 für das Pro- gramm hinterlegt sein. Dazu können Sie das geänderte Programm in easySoft 7 übertragen und dort abspeichern, wenn diese Angaben zum...

  • Seite 597: Uhrzeit Und Datum Einstellen In Der Easysoft

    Deaktivieren Sie die Checkbox durch Anklicken zum Ausschalten. Geben Sie über die Dropdown-Menüs an, welchen Eingang Sie verwenden möch- ten und welche Abweichung am Einsatzort der easyE4 für die Zeit in [min] vorliegt. Abschließend können Sie in dem Bereich Sommerzeit die gewünschte Einstellung vor- nehmen.
  • Seite 598 NET-GROUP die anderen Geräte die Uhrzeit übernehmen sollen. Anwendungsfall Nur ein easyE4-Gerät im NET-Verbund verfügt über eine Funkuhr. Dieses Gerät, soll die Uhrzeit für alle anderen Geräte im Verbund vorgeben. Dann tragen Sie die NET-ID die- ses Gerätes hier ein.

  • Seite 599: Easye4 Intern

    8. easyE4 intern 8.1 Abarbeitung eines Programms 8. easyE4 intern 8.1 Abarbeitung eines Programms In der Programmiermethode KOP, FUP, wird das Programm wie folgt abgearbeitet:   Der Start ist das der Status der Eingänge von der Hardware ausgelesen und in das Abbildregister geschrieben wird.
  • Seite 600 In dieser Zeit durchläuft das easyE4-Gerät nacheinander sechs Segmente. Segment 1 - 4 Innerhalb der ersten vier Segmente wertet das easyE4-Gerät die Kontaktfelder aus. Die Auswertung beginnt im ersten Segment, in der Schaltplanzeile 1 und wird von oben nach unten bis zur Schaltplanzeile n fortgesetzt.
  • Seite 601 Funktionsbausteine zu bearbeiten. Die Ausgangsdaten eines Funk- tionsbausteines sind nach dessen Bearbeitung sofort aktuell. Die Funk- tionsbausteine arbeitet das easyE4-Gerät entsprechend ihrer Reihenfolge in der Bausteinliste (￫Menü BAUSTEINE) von oben nach unten ab. Bei der Verwendung bestimmter Funktionsbausteine gelten besondere Bedingungen:  ...

  • Seite 602: Übernahme Eines Bestehenden Schaltplanes

    Ablauf wie bei den Vorgängergeräten erhält. Die easySoft 7 gibt ein Konvertierungsprotokoll aus wie die Ein- und Ausgänge, Merker neu verdrahtet sind. Befindet sich in einem Projekt mit easyE4 auch MFD-CP8/10 Teilnehmer, werden die MFD-Geräte als sonstige NET-Teil- nehmer dargestellt.

  • Seite 603: Geräteinformation

    (Teilnehmer-Nummer des Gerätes), einzeilig z.B. NET-ID:     (MAC Adresse des Gerätes), zweizeilig MAC ADDRESS: z.B. 0022C712343E   z.B.:EASYE4-12UC1 vergebener DNS Gerätename für das DEVICE NAME: ETHERNET → Kapitel "8 Systemeinstellungen", Seite 565   xxx.xxx.xxx.xxx IP-ADDRESS:   xxx.xxx.xxx.xxx SUBNET MASK:  ...

  • Seite 604: Netzwerk Net

    Projekte übernehmen zu können, wurde die NET Funktionalität via Ethernet geschaffen. Ein NET-Verbund kann aus bis zu 8 easyE4-Basisgeräten bestehen. Innerhalb eines Ver- bundes kann zwischen den easyE4-Basisgeräten kommuniziert werden. Soll zwischen den Verbünden kommuniziert werden muss ein Koordinator Gerät eingesetzt werden welches mittels Modbus mit den easyE4-Basisgeräten der verschiedenen Verbünden...
  • Seite 605 8. easyE4 intern 8.4 Netzwerk NET PT16 ￫ GT 01 Parameter NET-ID 1 PT 16 Teilnehmer 4 sendet einen Netzwerk Merker [Bit] sowie [Wort] an alle Teilnehmer. NET-ID4   NET-ID 2 NET-ID 5 NET-ID 7 N 125 ￫ 4 N 125 4 N 125 4 N 125 NW30 ￫...
  • Seite 606 8. easyE4 intern 8.4 Netzwerk NET Bus Delay Das Bus Delay bestimmt die Zeit mit der der Teilnehmer am NET seine Daten zu den anderen Teilnehmer sendet. Das Bus Delay muss an die Anzahl der Teilnehmer und die zu übertragenden Werte angepasst sein.

  • Seite 607: Betriebszustände Easye4

    8. easyE4 intern 8.5 Betriebszustände easyE4 8.5 Betriebszustände easyE4 Die easyE4-Geräte besitzen mehrere verschiedenen Betriebszustände. Ausgeschaltet- keine Versorgungsspannung vorhanden, Eingeschaltet   Kein Programm im Basisgerät, Basisgerät bleibt in der Betriebsart STOP es kann kein Programm abgearbeitet werden.   Programm ist im Gerät geladen, Basisgerät bleibt so lange in der Betriebsart STOP bis in RUN gewechselt wird.

  • Seite 608: Hintergrundbeleuchtung Mit Operanden Steuern

    Helligkeit 2 für das Gerätedisplays eingestellt . LE3 schaltet die Hintergrundbeleuchtung aus. Geht das easyE4-Basisgerät in den Zustand STOP, wird die Helligkeit 1 gemäß der Gerä- temenü-Einstellung reaktiviert. Sind mehrere Operanden LE1…3 gesetzt, bestimmt der Operand mit der höchsten Prio- rität die Hintergrundbeleuchtung.

  • Seite 609: Zeitverhalten Der Easye4-Geräte

    Die Reaktionszeit, die vom Einlesen eines digitalen Eingangssignales bis zum Setzen des verknüpften Ausganges vergeht, wird außer von der Größe und Gestaltung des Schaltplanes auch vom Zeitverhalten der Ein- und –Ausgänge am easyE4 bestimmt. Eingangsverzögerung (I-Entprellung) Die Zeit vom Einlesen der Eingänge bis zum Schalten der Kontakte (Setzen der Aus- gänge) im Schaltplan können Sie beim easyE4-Basisgerät über eine Ein-...

  • Seite 610: Zeitverhalten Der Basisgeräte

    Ein Eingangssignal S1 muss also mindestens 20 ms lang mit einem Pegel 1 an der Ein- gangsklemme anliegen, bevor das Signal intern von 0 auf 1 umschaltet (A). Hin- zugerechnet werden muss die Zykluszeit (B), da ein easyE4-Gerät das Signal erst am Anfang eines Zyklus in den Schaltplan übernimmt.
  • Seite 611 Weitere Angaben entnehmen Sie bitte dem Datenblatt zum Gerät, → Abschnitt "Tech- nische Daten", Seite 737 Bei deaktivierter I-Entprellung müssen Sie auf störfreie Ein- gangssignale achten. Das easyE4-Gerät reagiert bereits auf sehr kurze Signale. Damit ein Eingangssignal im Anwenderprogramm sicher erkannt und verarbeitet wird, muss es für eine Mindestdauer...

  • Seite 612: Verzögerungszeit Bei Betrieb Mit Ac-Spannungsversorgung

    ② bei aktivierter I-Entprellung Verzögerungszeit bei aktivierter I-Entprellung Bei aktivierter I-Entprellung prüft das easyE4-Gerät jede Periode, ob bei zwei auf- einanderfolgenden Abtastzyklen t eine positive Halbwelle an einer Eingangsklemme anliegt (1. und 2. Abtastimpuls bei A). Registriert das easyE4-Gerät nacheinander zwei positive Halbwellen, schaltet es den entsprechenden Eingang (Kontakt) intern von 0 auf Abb.
  • Seite 613 Bei deaktivierter I-Entprellung verringert sich die Verzögerungszeit. Das easyE4-Gerät schaltet direkt bei erkannter positiver Halbwelle den entsprechenden Eingang (Kontakt) intern von 0 auf 1 (A). Abb. 276: Schaltverhalten AC-Eingangssignal bei deaktivierter I-Entprellung Wird keine positive Halbwelle erkannt, schaltet easyE4 den Kontakt aus (B).   Einschaltverzögerung (typ.):  ...

  • Seite 614: Zeitverhalten Der Erweiterungsgeräte

    8.7 Zeitverhalten der easyE4-Geräte 8.7.3 Zeitverhalten der Erweiterungsgeräte Mittels des Verbindungssteckers EASY-E4-CONNECT1 ist es möglich, das easyE4- Basisgerät mit bis zu 11 Erweiterungen zu einem Geräteblock zu verbinden. Dieser Ste- cker stellt neben der mechanischen auch die elektrische Verbindung - easyConnect - der Geräte untereinander her.

  • Seite 615: Verzögerungszeit Bei Ac-Erweiterungsgeräte

    8. easyE4 intern 8.7 Zeitverhalten der easyE4-Geräte 8.7.3.1 Verzögerungszeit bei AC-Erweiterungsgeräte Die AC-Erweiterungen EASY-E4-AC-8RE1(P) verhalten sich wie die AC Basisgeräte. Die AC-Erweiterungen EASY-E4-AC-16RE1(P) unterstützen mehrere Phasen, wodurch eine zusätzliche Verzögerung entsteht.   Einschaltverzögerung (typ.):   I1…I8: 39 ms (32 ms)  ...
  • Seite 616 8. easyE4 intern 8.7 Zeitverhalten der easyE4-Geräte easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 617: Diagnosemeldungen Vom Betriebssystem

    9. Diagnosemeldungen vom Betriebssystem 9. Diagnosemeldungen vom Betriebssystem Die easyE4-Geräte geben über Diagnosekontakte ID (Operanden) Auskunft über den eigenen Betriebszustand. Diese Information können Sie im Schaltplan auswerten und in der Statusanzeige 2 auf dem Display sehen. Diagnose-Operanden werden verwendet um im Programm Betriebszustände aus- zuwerten.

  • Seite 618: Beispiel Easy-E4-Dc-6Ae1(P)

    – ID19 Es entsteht eine Interrupt-Überlast. Es werden einen oder mehrere Interrupt-Bausteine ver- wendet und die Abfolge der Interrupt-Bausteine überlastet den Steuerkontroller der easyE4. Es können nicht alle Interrupt-Bausteine korrekt ausgeführt werden. Weitere Diagnosemeldungen von den Erweiterungsgeräten können entsprechend der Geräteeigenschaften auf die Diagnose Operanden ID25 bis ID96 gelegt werden.

  • Seite 619: Diagnosemeldungen Easy Kommunikationsmodul

    Bei Kurzschluss oder Überlast an einem Ausgang kann die Diagnosemeldung DIAG auf einen Diagnose Operanden gelegt werden. Der Status der Operanden ist beim Ereignis 9.3 Diagnosepuffer Nur mit easySoft 7 möglich. Der Diagnosepuffer wird im Online-Betrieb in der Kommunikationsansicht angezeigt. Weitere Informationen hierzu in der easySoft 7 Hilfe easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 620: Led-Statusmeldungen Am Gerät

    Blinken, 4 Hz zwischen easyE4-Gerät und Verbindungsstecker EASY-E4-CONNECT1 LED ETHERNET/NET (nur Basisgerät) Keine Ethernet Leitung gesteckt, Versorgungsspannung aus die Schnittstelle ist nicht aktiv, das easyE4-Gerät hat keine IP-Adresse Gelb, Dauerlicht Ethernet Leitung ist angeschlossen Grün, Dauerlicht IP-Adresse vorhanden, NET nicht konfiguriert Rot, Dauerlicht Ethernet Konflikt oder Fehler, z.B.: Doppelte IP-Adresse, Adressenkollision...
  • Seite 621 Blinken, 1 Hz Grün, Spannungsversorgung in Ordnung, Betriebsart STOP Blinken, 3 Hz kein Datenaustausch zwischen EASY-COM-SWD-… und easyE4 z.B. EASY-E4-CONNECT1 nicht gesteckt oder defekt oder easyE4 ausgeschalten Grün, Gerät wartet auf Firmware Update Blinken, 10 Hz Grün, Firmware Update aktiv Blinken, 0,5 Hz  ...
  • Seite 622 9. Diagnosemeldungen vom Betriebssystem 9.4 LED-Statusmeldungen am Gerät easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 623: Verbindung Zu Anderen Geräten

    10. Verbindung zu anderen Geräten 10. Verbindung zu anderen Geräten Ein neues easyE4-Basisgerät ist standardmäßig auf Auto IP eingestellt. Die Einstellung und Festlegungen am EASY-E4-...-12...C1(P) erfolgen in der Menüstruktur im Pfad unter System-Optionen\Ethernet Tab. 114: Ethernet-Adressen im Gerät Tab. 115: Hauptmenü...

  • Seite 624: Kompatibilitätsregeln Beim Online Gehen

    EASY-E4-DC-12TC1P ist physikalisch vorhanden jedoch ist in der Pro- jektansicht EASY-E4-DC-12TC1 an dieser Stelle projektiert. oder z.B. EASY-E4-DC-4PE1P ist physikalisch vorhanden jedoch ist in der Pro- jektansicht EASY-E4-DC-6AE1 an dieser Stelle projektiert. gelb online durch kompatible Erweiterungen/Geräte ersetzt   easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 625 ältere Version easySoft 7 verwendet wird und das physikalisch vorhandene Gerät nicht im Gerätekatalog enthalten ist. In diesem Fall muss eine neuere Softwareversion installiert werden. Die Plausibilitätskontrolle meldet nach den Kompatibilitätsregeln entsprechende Fehler oder Warnungen bei Kompatibilität. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 626: Verbindung Zum Gerät Herstellen

    Nur mit easySoft 7 möglich. Die Verbindung zum Gerät erfolgt mittels easySoft 7 immer in der Kom- munikationsansicht. Bei der Auslieferung ist das easyE4-Basisgerät auf Auto-IP eingestellt und die NET-ID ist 0. Voraussetzungen für den Zugriff auf ein Steuerrelais easyE4:  ...
  • Seite 627 Ist ein Gerät mit einem Passwort verschlossen, erscheint der Passwort Dialog zum Aufschließen des Geräts. Geben Sie das entsprechende Passwort ein und bestätigen Sie das Passwort. Die Verbindung zum Gerät ist hergestellt. In der Statuszeile wird "ONLINE" angezeigt . easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 628 NET-Verbund (falls vorhanden ) NET-ID des easyE4-Basisgerätes (falls vorhanden) IP-Adresse IP-Adresse des easyE4-Basisgerätes(entsprechend der Ethernet Einstellung des Gerätes) Gerätename Wenn im aktuellen markierten Datensatz kein Gerätename vorhanden ist, dann wird ein neues Verbindungsprofil automatisch mit der aktuellen IP-Adresse des Gerätes angelegt.

  • Seite 629: Mögliche Meldungen Im Fenster Geräte Suchen

    Such- Prüfen Sie, ob die PC-Schnittstelle, der NET-Verbund und filtereinstellung entsprechen. die NET-ID richtig ausgewählt sind. Prüfen Sie, ob die IP-Adresse des easyE4-Basisgerätes und des PCs im selben Nummernkreis liegen, siehe hierzu → "Grundsätzliches zur Vergabe von IP-Adressen", Seite 105.

  • Seite 630: Verbindung Zum Gerät Abbrechen

    10. Verbindung zu anderen Geräten 10.3 Verbindung zum Gerät abbrechen 10.3 Verbindung zum Gerät abbrechen Die Verbindung zum Gerät ist abgebrochen. In der Statuszeile wird "OFFLINE" angezeigt Um die Online Verbindung zu verlassen, betätigen Sie im Bereich Verbindung die Schaltfläche Offline. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 631: Verbindung Zu Mehreren Geräten Im Net Einrichten

     3. Gerätemenü direkt am Gerät: An jedem Gerät werden die NET-ID- und Ethernet- Einstellungen vorgenommen. Verbindungsparameter und Programm auf Gerät Wenn Sie ein Projekt mit mehreren easyE4-Geräten erstellt haben, sollten die Para- meter für den Verbindungsaufbau zu jedem easyE4-Gerät in den jeweiligen Ein- stellungen der Projektansicht/Register Ethernet eingestellt sein. Für das easyE4-Gerät muss ein Programm erstellt sein.
  • Seite 632 Teilnehmer angeboten. Das Programm und alle Projekteinstellungen, also auch NET-ID und Ethernet-Ein- stellungen, des ausgewählten NET-Teilnehmers werden auf das easyE4-Gerät geladen. Selektieren Sie auf der Arbeitsfläche der Projektansicht das nächste easyE4- Gerät im NET-Verbund. Suchen Sie die Geräte im NET-Verbund, markieren Sie aus der Liste der gefunden Geräte das nächste Gerät, welches dem...
  • Seite 633 Abb. 279: NET Konfiguration mit Projekt und Programm Verbindungsparameter auf Gerät Ohne Projekt oder Programm kann der PC mittels easySoft 7 eine Verbindung her- stellen und die Parameter für den Verbindungsaufbau zu jedem easyE4-Gerät her- unterladen. Allerdings muss dazu die Option Konfiguration über Netzwerk erlauben im Gerät akti-...
  • Seite 634 Eintrag unterhalb der Liste ein. (Es sind die Systemeinstellungen für Ethernet und NET, siehe → Abschnitt "Sys- temeinstellungen", Seite 565). Betätigen Sie die Schaltfläche => Gerät Parameter zuweisen. Wiederholen Sie den Vorgang für jedes Gerät, welches Sie im Projekt konfigurieren möchten. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 635: Ethernet Und Net Konfiguration Aus Dem Gerät Übernehmen

    Der in easySoft 7 ausgewählte NET-Teilnehmer erhält die Parameter für den Ver- bindungsaufbau aus dem Gerät. Zum Überprüfen wählen Sie den NET-Teilnehmer in der Projektansicht/Register Ethernet. Wiederholen Sie die Vorgang für jedes Gerät welches Sie konfigurieren möchten. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 636: Net Verbund Einrichten

    NET stellt einen Verbund zur Kommunikation aus bis zu 8 Teilnehmern mit einem spe- ziellen Protokoll für die Geräteserie via Ethernet-Verbindung dar. Unter NET wird eine Ethernet / UDP basierte Kommunikation zwischen den easyE4- Geräten verstanden. Diese ist speziell für die Bedürfnisse des einfachen Daten- austausches zwischen den easyE4-Geräten konzipiert.

  • Seite 637: Zugriff Im Net

    SN (Sent NET) Bit-Merker verfügbar.  3. Übertragen eines Doppelwortes mit Hilfe von Funktionsbausteinen (azyklischer Zugriff) In jedem easyE4-Gerät im Verbund stehen 32 Herstellerbausteine PUT (PT) und Bausteine 32 GET (GT) für das ereignisabhängige Senden und Empfangen von Analogwerten zur Verfügung.  4. NET-Synchronisation Das Synchronisieren der Geräte-Uhren im NET-Verbund ist möglich, siehe...

  • Seite 638: Kommunikation Im Net

    Modbus-TCP die Kommunikation steuert. Insgesamt können 10 NET-Verbünde (Verbund 1 bis 10) in einem Ethernet-Netzwerk betrieben werden. Das sind maximal 80 easyE4-Basisgeräte die untereinander kom- munizieren können. Operanden die innerhalb eines Verbundes von jedem Gerät verwendet werden können.
  • Seite 639 Damit alle NET-Teilnehmer innerhalb eines Verbundes wissen, ob für sie wichtige NET- Teilnehmer noch kommunizieren, sendet jeder Teilnehmer zyklisch jede Sekunde (1 s) ein Lebenszeichen. Fehlt ein Lebenszeichen wird das entsprechende Fehlerbit ID01 – 08 auf Status „1“ gesetzt bis das nächste Lebenszeichen erkannt wird. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 640: Net-Einstellungen

    Im Offline-Betrieb reicht dazu die Konfiguration in der easySoft 7 auf der Regis- terkarte Ethernet aus, → Abschnitt "Ethernet-Verbindung herstellen und Programm übertragen", Seite 105 Jedem easyE4-Basisgerät oder als Sonstiger NET-Teilnehmer dem Projekt zugefügten Teilnehmer wird eine NET-ID zugewiesen. Ansicht Projekt Abb.
  • Seite 641 Stand alone-Betrieb vom Basisgerät ggf. mit E/A-Erweiterungen mögliche Geräte Kennung in der NET-GROUP Remote RUN Ist dieses Feld aktiviert übernehmen die NET-Teilnehmer eines Verbundes mit der Net- ID 02 bis 08 die aktuellen Betriebsart RUN oder STOP vom NET-Teilnehmer mit der NET-ID 1. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 642   → Abschnitt "GT - Wert aus dem NET holen", Seite 426   → Abschnitt "PT - Wert in das NET stellen", Seite 430   → Abschnitt "SC - Uhr über NET synchronisieren", Seite 434   → Abschnitt "Ethernet-Verbindung herstellen und Programm übertragen", Seite easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 643: Webserver Einrichten

    Der Webserver sorgt für zusätzlichen Komfort beim Einsatz des Steuerrelais easyE4 für den Benutzer. Mit dem Webserver kann über einen Webclient, also einen Web- browser, auf das Gerät so zugegriffen werden, als ob der Zugriff direkt am easyE4- Basisgerät erfolgen würde. Das Web bietet somit eine zusätzliche Schnittstelle zur Kommunikation an, wie ein zusätzliches HMI für das easyE4-Gerät.
  • Seite 644 Die Freigabe gilt für den Administrator und für alle definierten Benutzer gleichermaßen. Zugriffsschutz Anonymer Lesezugriff Bei Aktivierung dieser Option ist der lesende Zugriff auf das easyE4-Basis- gerät durch jedermann erlaubt. Sobald der Webclient gestartet ist, werden erlaubt die Inhalte ohne weitere Anmeldung angezeigt.

  • Seite 645: Konfiguration Der Webserver-Funktion In Der Easysoft

    Webserver aktiv. Sobald Sie die Webserver-Funktion aktiviert haben, erscheint das Fenster Passwörter und Benutzernamen Webserver. Damit später über einen Webclient auf das easyE4- Basisgerät zugegriffen werden kann, muss sich ein Administrator am easyE4-Basis- gerät anmelden können. Für die Anmeldung als Administrator ist ein Passwort not- wendig.

  • Seite 646: Webserver-Anmeldetext Festlegen

    Geben Sie einen Benutzer-Namen im Textfeld ein. Legen Sie ein Passwort im Textfeld fest. 10.7.2.2 Webserver-Anmeldetext festlegen Sind mehrere easyE4-Basisgeräte im Ethernet kann für jedes Gerät ein unter- schiedlicher Webserver-Anmeldetext vergeben werden. Der Webserver-Anmeldetext erscheint später im Anmeldefenster des Webclients. Er dient dort zur Überprüfung, ob es sich auch um das gewünschte Gerät handelt, mit welchem die Verbindung her-...

  • Seite 647: Einstellungen In Register Webserver Vornehmen

      Webserver aktiv   – startet abhängig von   Webserver aktiv   – weiteren Optionen   startet, sobald easyE4-   immer aktiv   – Basisgerät einschaltet; Betriebszustand des Gerätes unwesentlich; Programm muss auf Gerät sein   startet nie  ...
  • Seite 648 Benutzer gleichermaßen. Zugriffsschutz Wählen Sie, ob ein anonymer Lesezugriff erlaubt ist. Bei Aktivierung dieser Option ist der lesende Zugriff auf das easyE4-Basisgerät durch jedermann erlaubt. Sobald der Webclient gestartet ist, werden die Inhalte ohne weitere Anmeldung angezeigt. Im Feld Benutzername finden Sie maximal zwei Benutzer, die Sie im Schritt Benut- zer einrichten zuvor eingerichtet haben.

  • Seite 649: Webclient Verwenden

    Der Webclient ist nach den Prinzipien von Responsive Design entwickelt und ermög- licht eine gute Anzeige für alle Anzeigegeräte wie Bildschirm, Laptop, Tablet und auch Smartphone. Bitte beachten Sie, dass jeder Zugriff auf easyE4-Basisgeräte von außen das Sicherheitsrisiko erhöhen kann. Beachten Sie deshalb die EATON Empfehlungen zur Produktsicherheit.

  • Seite 650: Webclient Starten

    10.8 Webclient verwenden Webclient/ Start. Abb. 285: Webclient, gestartet Wir empfehlen, in Abhängigkeit vom verwendeten Protokoll, nur mit einer bestimmten Anzahl von Client-Programmen zur gleichen Zeit auf ein easyE4-Basisgerät zuzu- greifen:   https: 2 Client-Programme   http: ≤ 4 Client-Programme Mit Client-Programme sind Webclient oder JSON API gemeint.

  • Seite 651: Webclient Bedienen

    Voraussetzung dafür ist, dass in Ansicht Projekt/Register Webserver/Bereich Zugriffsschutz die Option Anonymer Lesezugriff erlaubt mit Häkchen aktiviert ist. Der Webclient ist gestartet und Sie haben Zugriff auf das easyE4-Basisgerät. Welchen Umfang der Zugriff hat, hängt von der Konfiguration der Webserver-Funktion ab, die Sie in der Ansicht Projekt/Register Webserver/Bereich Zugriffsschutz festgelegt haben.

  • Seite 652: Menüleiste

    Webclient die Geräteinhalte in einer anderen Sprache darstellen. Menüleiste 2 Bedeutung   easySoft 7   Webclient   Gerät Katalog ein-/ausblenden   –     – Schaltfläche zur Auswahl des easyE4       Betriebszustandes : grün RUN, rot easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 653: Katalog

    Startmenü Webclient mit den wichtigsten Informationen zum verbundenen Gerät. Anzeige Das Remote-Display wird im Arbeitsbereich angezeigt; Zugriff hat ausschließlich der Administrator. Es wir genauso bedient, wie das easyE4-Basisgerät selbst. Operanden Operanden können verändert werden. Der Administrator hat immer Schreibrechte auf die lokalen Operanden.

  • Seite 654: Operanden Aktualisieren

    Abmelden des eingeloggten Benutzers. 10.8.3 Operanden aktualisieren Der Webclient fragt alle Daten der easyE4-Basisgeräte zyklisch in einem Intervall ab. Dieses Intervall wird als Zykluszeit Webclient bezeichnet und ist einstellbar. Stan- dardwert ist 450 ms. Die Daten werden im Speicherbereich des Webclient zeitweise abgespeichert.

  • Seite 655: Anzeige

    Es ist möglich in Stufen von 0,25 (25%) zu zoomen. Der Zoombereich ist standardmäßig auf 2 eingestellt und hat einen Wertebereich von 0,25 bis 15,75. Die Zoomstufe wird lokal im Webclient auch nach Beenden der Sitzung gespeichert. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 656: Operanden

    10. Verbindung zu anderen Geräten 10.8 Webclient verwenden 10.8.5 Operanden Operanden zeigt im Arbeitsbereich die Zustände der lokalen Bit- und Wert-Ope- randen des Gerätes an. Abb. 288: Operanden easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 657: Net Operanden

    Gerät für den Webclient und das Schreiben auf dessen NET-Operanden ist somit erlaubt. Um die Aufmerksamkeit dafür zu erhöhen, mit welchem Gerät der Web- client gerade verbunden ist und welche Operanden angezeigt werden, empfehlen wir die Vergabe von Gerätenamen, z.B. "EasyE2". Abb. 289: NET Operanden easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 658: Parameterliste

    Sie im Webclient im Katalog Einstellungen/Web Client/Eigene Operanden aktiv stellen, siehe auch → "Parameterliste", Seite 661. Der Webclient bietet die Möglichkeit eine individuelle Sicht auf Operanden des easyE4- Basisgerätes und dessen Erweiterungen zusammenzustellen. Diese Sicht wird in der Parameterliste definiert. Die Parameterliste kann aus allen ver- fügbaren Operanden, d.h.
  • Seite 659 Der Administrator kann für alle schreibbaren Operanden der Parameterliste den Schreib- zugriff in der Liste aktivieren oder deaktivieren. Damit kann der Administrator die Rechte für eine weitere Person festlegen. Dazu wird die Parameterliste exportiert und in den Browser weiterer Personen importiert. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 660 Die Betätigung der Schaltfläche SaveAllFBChanges führt dazu, dass die Änderungen aller Webservices an den Eingängen von Funktionsbausteinen seit dem letzten Start des easyE4-Basisgerätes persistent ins Gerät übernommen werden. Es werden ausschließlich Werte von analogen Konstanten und Zeitkonstanten über- nommen. Änderungen aller Webservices meint: Änderungen, welche mittels Web- clients und JSON API durchgeführt wurden.

  • Seite 661: Diagnose

    Diagnose Diagnose zeigt an, welche Diagnose-Operanden gesetzt sind und deren Bedeutung. Im Webclient entsprechen die in Spalte Bit aufgeführten Werte den Diagnose-Operanden. Weitere Informationen zu Diagnosemöglichkeiten siehe auch → "Diagnosemeldungen vom Betriebssystem", Seite 613. Abb. 291: Diagnose easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 662: Einstellungen

    Der Admin kann Änderungen der Netzwerkeinstellungen vornehmen, an IP-Adresse, Subnetzmaske und IP-Adresse des Gateways. Änderungen im Webclient müssen nach einer Abfrage bestätigt werden. Erst dann werden die geänderten Daten auf das Gerät übertragen. Der Standarduser kann nur lesend auf die Netzwerkeinstellungen zugrei- fen. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 663: Email Einstellungen

    Mail-Server Benutzers und den Mail-Server Port. Alle Änderungen im Webclient müssen nach einer Abfrage bestätigt werden. Anschließend werden die geänderten Daten an das Gerät übertragen. Der Standarduser kann nur lesend auf die Email Einstellungen zugreifen. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 664: Api-Schlüssel

    Der Webserver bietet die Möglichkeit einer Anwendungsprogrammierschnittstelle JSON API (application programming interface). Über diese Schnittstelle kann ein belie- biges Programm auf die Daten der easyE4 zugreifen und diese verarbeiten, z.B. das Pro- gramm einer Enterprise Software. easySoft 7 ist nicht erforderlich. Die API kann in allen Hochsprachen verwendet werden, die eine Bibliothek für HTTP GetRequests zur Ver-...

  • Seite 665: Web Client

    Wird diese Option auf Aktiv gestellt, wird das Anlegen einer Parameterliste erlaubt. Der Menüpunkt Eigene Operanden im Katalog des Webclients ist zugänglich. Diese Option entspricht der Option Parameterliste aktiv in Ansicht Projekt/Register Webserver, siehe auch→ " Parameterliste aktiv", Seite 640.   Inaktiv easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 666 Programm mit seiner Zykluszeit dieses auch leisten kann. Eine Verringerung der Zykluszeit des Webclients kann unter Umständen das easyE4-Gerät zu sehr beanspruchen und Gerä- teantworten blockieren. Änderungen im Webclient wirken sich nicht auf die Einstellungen im Projekt aus. Sie werden jedoch über die Sitzung hinaus im Browser gespeichert.

  • Seite 667: E-Mail-Funktion Einrichten

    Des Weiteren können E-Mails an Empfänger versendet werden, wenn in dem jewei- ligen Programm ein Alarmbaustein konfiguriert ist. Da das Steuerrelais easyE4 selber keine Meldungen abgeben kann, wird mit der E- Mail-Funktion sichergestellt, dass zeitnah eine Benachrichtigung an die festgelegten Personen erfolgt.

  • Seite 668: Register E-Mail

    ASCII-Code entspricht, mehr als ein Byte pro Zeichen benötigt wird. Mailserver-Einstellungen Im Bereich Mailserver Einstellungen sind die Verbindungsdaten zum Mailserver anzu- geben. Stimmen die Einstellungen nicht, können easyE4-Systemmeldungen nicht ver- schickt werden. Der Mailserver kann entweder mit einer IP-Adresse angegeben werden oder über den DNS-Namen (vorzugsweise).
  • Seite 669 Internet-Recherche nach <SMTP-Server> gefolgt von dem Mailserver; z.B. Yahoo, Googlemail, gmx. In jedem Fall muss beim Mailserver ein E-Mail-Konto eingerichtet sein. Soll easyE4 die E-Mail über das öffentliche Netz übertragen, ist bei einem Provider ein E-Mail-Konto ein- zurichten. Für das E-Mail-Konto sind die Login-Daten in den folgenden Feldern ein- zutragen:  ...
  • Seite 670 10. Verbindung zu anderen Geräten 10.9 E-Mail-Funktion einrichten Senden an Empfängergruppe Mit der ID wird die Empfängergruppe ausgewählt, an welche easyE4 beim Eintreten der definierten Auslöseereignisse E-Mails versenden soll. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 671 10. Verbindung zu anderen Geräten 10.9 E-Mail-Funktion einrichten Beispiel: Email versenden mit easyE4 bei Betriebsartwechsel Im folgenden Beispiel soll ein easyE4-Basisgerät beim Wechsel der Betriebsart eine E- Mail versenden. IP: 192.168.0.2 IP: 192.168.0.1 E-Mail-Konto bei Gmail: Empfänger:     Adresse: alarmEasyE4@gmail.com testuser1@eaton.com...
  • Seite 672 Wechseln Sie in Ansicht Projekt/Register Ethernet. Wählen Sie im Auswahlfeld Modus die Option Feste IP-Adresse . Geben Sie die IP-Adresse des easyE4 Basisgerätes an, z.B. 192.169.0.2. Geben Sie die Subnetzmaske an, z.B. 255.255.255.0. Geben Sie im Feld Gateway die IP-Adresse des Routers an. Er stellt die Ver- bindung zwischen der easyE4 und dem öffentlichen Netz her.

  • Seite 673: Programmieren

    Wählen Sie im Bereich die IP-Adresse des easyE4-Basisgerätes an, z.B. 192.168.0.2. Betätigen Sie die Schaltfläche Online. Wenn das Gerät Online ist, ändert sich die Darstellung der easyE4 auf der Arbeits- fläche. Betätigen Sie die Schaltfläche PC-> Gerät um das Programm auf das Gerät zu laden.
  • Seite 674 Betreff: [EXTERNAL] Device: myEasyE4- Enter RUN Device : myEasyE4 Time : 2019- 02- 01 14:52:55 IP : 192. 168. 0. 12 State : STOP Message reason: Enter RUN Abb. 300: Beispiel E-Mail bei Änderung der Betriebsart   easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 675 Wird am easyE4-Basigerät die P-Taste P1 gedrückt, soll easyE4 daraufhin eine E-Mail versenden. Voraussetzungen: Sie haben ein Projekt mit dem Beispiel Email versenden mit easyE4 bei Betriebs- artwechsel angelegt. Um das Beispiel umzusetzen, gehen Sie folgendermaßen vor: Alarmbaustein programmieren und parametrieren Stellen Sie sicher, dass das Projekt aus dem Beispiel Email versenden mit easyE4 bei Betriebsartwechsel geöffnet ist.
  • Seite 676 Zur Beobachtung, ob die P-Tastekorrekt funktioniert, stellen Sie die Zustan- danzeige an über Menüleiste Kommunikation/Zustandanzeige ein. Ereignis auslösen und E-Mail versenden Betätigen Sie die P-Taste P1 < am Gerät um das Ereignis auszulösen. Prüfen Sie den E-Mail-Eingangsordner, ob in Kürze eine E-Mail eingeht; z.B. tes- tuser1@eaton.com. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 677 160 letters per maximum and can be defined within functions block alarm AL; Message Reason is AL01_E1=1 Abb. 302: Beispiel E-Mail bei Auslösen durch Alarmbaustein AL01 Siehe auch   → Abschnitt "AL - Alarmbaustein", Seite 438 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 678: Easy Kommunikationsmodule

    10. Verbindung zu anderen Geräten 10.10 easy Kommunikationsmodule 10.10 easy Kommunikationsmodule Mit einem easy Kommunikationsmodul wird die Funktionalität einer easyE4 mit dem direkten Anschluss an ein kundenspezifisches Bussystem kombiniert. Das Gerät hat eine eigene Firmware. Auf dem Gerät selbst werden keine Konfigurationen gespeichert, auch wenn sie mit dem easy Kommunikationsmodul eingelesen werden können.

  • Seite 679: Easye4 Als Swd-Koordinator

    Mit SWD ist die I/O-Ebene direkt in die Schaltgeräte integriert. So kann die easyE4 über SWD direkt auf die digitalen und analogen Daten von Befehls- geräten bis zum Leistungsschalter zugreifen. Gateway und I/O-Ebene entfallen. Mit weniger Komponenten und gerin- gem Engineering-Aufwand schaffen Anwender so flexible Auto- matisierungslösungen.
  • Seite 680 AL T ES C Abb. 303: Beispiel Steuerrelais easyE4 mit E/A-Erweiterungen und easy Kommunikationsmodul Um einen SWD-Strang aufzubauen und easyE4 als SWD-Koordinator zu installieren und zu betreiben werden die grundlegenden Kenntnisse aus den Dokumenten zu Smar- tWire-DT vorausgesetzt. zur Systembeschreibung, Projektierung, Installation, Inbetriebnahme und Diagnose...

  • Seite 681: Easy Kommunikationsmodul Easy-Com-Swd-C1

    10.10.2 easy Kommunikationsmodul EASY-COM-SWD-C1 Das EASY-COM-SWD-C1 mit seiner Verbindung zum easyE4-Basisgerät stellt im SWD-Strang den SWD-Koordinator. Das EASY-COM-SWD-C1 kombiniert die Funktionalität einer easyE4 mit dem direkten Anschluss an das Kommunikationssystem SmartWire-DT. Das easy Kommunikationsmodul am Anfang des SWD-Strangs und verfügt über den Anschluss an die 8-polige SWD-Flachleitung, die innerhalb des Schaltschranks zum Anschluss der SWD-Teilnehmer verwendet wird.

  • Seite 682: Spannungsversorgung Anschließen Via Pow/Aux

    10. Verbindung zu anderen Geräten 10.10 easy Kommunikationsmodule  a. Konfiguration des SWD-Strangs  b. Test der angeschlossenen SWD-Teilnehmer  c. Anschluss an das Steuerrelais easyE4 Grundlegende Informationen zum Einbau des EASY-COM-SWD-C1 entnehmen Sie dem Kapitel Installation zu den Themen:   → "Einbauposition", Seite 48  ...

  • Seite 683: Klemmenbelegung

    POW Versorgungsspannung U POW +24 V DC +24 V 0 V +24 V 0V POW Versorgungsspannung U POW 0 V POW / RUN +24 V AUX Versorgungsspannung U AUX +24 V DC Config Config 0V AUX Versorgungsspannung U AUX +0 V easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 684: Swd-Strang An Buchse Swd Out Anschließen

    Verwenden Sie für den Anschluss des SWD-Strangs am SWD OUT-Anschluss aus- schließlich folgende Flachleitungen:   SWD4-100LF8-24 mit den zugehörigen Flachsteckern SWD4-8MF2 oder   SWD4-(3/5/10) F8-24-2S (vorher konfektionierte Leitung). SWD-Strang nur im spannungslosen Zustand in das EASY-COM-SWD-C1 einstecken oder abziehen. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 685 10. Verbindung zu anderen Geräten 10.10 easy Kommunikationsmodule ≧ 2 s SWD4-8MF2 SWD4-...LF-... Abb. 306: EASY-COM-SWD-C1 anschließen 1. Schließen Sie die SWD-Flachleitung an der Buchse SWD-OUT an. 2. Schalten Sie die Versorgungsspannung ein. 3. Konfigurieren Sie den SWD-Strang easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 686: Inbetriebnahme Des Smartwire-Dt Strangs

    Die Status-LEDs der angeschlossenen SWD-Teilnehmer blinken. Die SWD-LED am EASY-COM-SWD-C1 beginnt grün zu blinken. Alle SWD-Teilnehmer werden adressiert. Der physische Aufbau des SWD-Strangs wird im easyE4 remanent als Soll-Kon- figuration gespeichert. Die SWD-LED am EASY-COM-SWD-C1 leuchtet grün. Laden Sie das easySoft 7-Projekt.
  • Seite 687 Die Konfigurationen der SWD-Teilnehmer werden bei jedem Einschalten der Strom- versorgung verglichen.   Die im SWD-Strang gefundenen Teilnehmer werden mit der im easyE4-Basisgerät gespeicherten SOLL-Konfiguration verglichen: Stimmt der physische Aufbau des SWD-Strangs mit der SOLL-Konfiguration über- ein, ist das SWD-Strang bereit für den Datenaustausch.
  • Seite 688 10. Verbindung zu anderen Geräten 10.10 easy Kommunikationsmodule LED SWD am EASY-COM-...-C1 Zeigt, ob der physikalische Aufbau des SWD-Strangs mit der im easyE4 gespeicherten Soll-Konfiguration übereinstimmt. Keine Soll-Konfiguration vorhanden Rot, Dauerlicht   Kurzschluss auf der 15 V -Spannungsversorgung.   Kein SWD -Teilnehmer gefunden.
  • Seite 689 Ablauf der Datenübertragung steuern. Im Weiteren wird dieses Kom- munikationsmodul SWD-Koordinator genannt. Sobald ein SWD-Koordinator an der linken Seite des easyE4-Basisgerätes in der Pro- jektansicht gezogen wird, wird der Katalog um das Register "SWD" erweitert. Dieses Register bietet einen Gerätekatalog aus dem Sie alle erforderlichen SWD-Teilnehmer nacheinander auf die Arbeitsfläche ziehen und so ein Projekt mit einem SWD-Strang...

  • Seite 690: Störungen Am Swd-Strang

      und die Option STOP bei SWD-Fehler ist im *.e70-Projekt aktiviert, wird das easyE4-Basisgerät sofort in den Betriebszustand STOP gesetzt und die Aus- gänge der fehlerhaften SWD-Teilnehmer werden abgeschaltet. Ist die Option STOP bei SWD-Fehler ist im *.e70-Projekt nicht aktiviert bleibt das easyE4-Basisgerät im Betriebszustand RUN.

  • Seite 691: Modbus Tcp

    Geräte-Uhr zur Laufzeit stellen ab Firmware Version 1.21: → Seite 710; ab Version 7.30 ist diese Option abwählbar mit der easySoft 7 easyE4 kann in ein und demselben Projekt als Modbus TCP Client und gleichzeitig als Modbus TCP Server projektiert werden.
  • Seite 692 Modbus TCP Server hat eine minimal mögliche Antwortzeit von 30 ms.Diese ist fest vorgegeben. Daraus ergibt sich, dass eine easyE4 als Modbus TCP Client mit genau einer easyE4 als Modbus TCP Server eine minimale Antwortzeit von 30 ms erzielen könnte.

  • Seite 693: Easye4 Als Modbus Tcp Client

    Nur mit easySoft Version 7.30 oder höher möglich. Nur mit Firmware-Version 1.30 oder höher möglich. Durch den Einsatz des Modbus TCP Server Moduls kann easyE4 mit der Funktionalität eines übergeordneten Modbus TCP Clients eingesetzt werden. Das Modbus TCP Server Modul ist ein Platzhalter für Hardware, die über einen eigenständigen Kom- munikationskanal von easyE4 angesprochen werden kann.
  • Seite 694 Bei Selektion des Modbus Modul auf der Arbeitsfläche werden die Register ein- geblendet, mit welchen die Parameter zur Kommunikation mit dem Modbus TCP Server festgelegt werden können. Abb. 310: Arbeitsfläche mit Basisgerät und Modbus TCP Server Module Register Geräteinformationen Abb. 311: Register Geräteinformationen easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 695 Hier wird die IP-Adresse des Modbus TCP Server eingestellt. Standardmäßig vor- eingestellt ist: 0.0.0.0. Die IP-Adresse muss denselben Netzwerkteil haben, wie der Modbus TCP Client, also das easyE4-Basisgerät, siehe auch → "Grundsätzliches zur Vergabe von IP-Adressen", Seite 105 DNS-Name Diese Option bewirkt, dass easyE4 als Modbus TCP Client für die Kommunikation den Modbus TCP Server über einen DNS-...
  • Seite 696 Modbus TCP Server gewartet werden soll. Wertebereich ist 1000…10000 ms. Vor- eingestellt sind 3000 ms. Die Zeit kann in Schritten von 10 ms eingestellt werden. Wird die Zeit überschritten, geht easyE4 von einer unterbrochenen Kommunikation aus und easyE4 setzt den Operand auf den Initialzustand „0“ zurück.
  • Seite 697 Modbus-RTU Module. Beispielsweise wenn mehrere Modbus TCP Server über eine Modbus TCP Bridge mit derselben IP-Adresse arbeiten. In diesem Fall lassen Modbus TCP Server Lese- und Schreibzugriffe ausschließlich mit der jeweiligen Unit-ID zu. Bei Modbus TCP ist diese standardgemäß 255. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 698 100 [ms] eingestellt. Der Wert kann in Schritten von 10 [ms] verändert werden. Die Update-Rate sollte nicht zu klein gewählt werden, damit die Kom- munikationslast für den Modbus TCP Server nicht zu hoch wird. Es gilt zu bedenken, dass die realen Zeitabstände je nach Auslastung des easyE4-Basisgerätes davon abweichen können. Funktionscode Die folgenden Funktionscodes unterstützt easyE4 als Modbus TCP Client:...
  • Seite 699 Sie sind dann bitweise verfügbar. In einem weiteren Schritt können die 16 Bits des Modbus TCP Server Modul Eingangsregisters im Register Zugeordnete Ope- randen den Eingangsoperanden des easyE4-Basisgerätes zugeordnet werden. So kann beispielsweise das 1. Bit und das 5. Bit und das 15. Bit ausgewählt und den Ein- gangsoperanden I11, I12 und I13 zugeordnet werden.
  • Seite 700 Für Funktionscodes mit Anforderung Read heißen die E/A-Punkte Rxx. Für Funktionscodes mit Anforderung Write heißen die E/A-Punkte Wxx. Auf der rechten Seite sind die Operanden des easyE4-Basisgerätes angezeigt. Um die E/A-Punkte im Programm verwenden zu können, müssen die E/A-Punkte des Modbus TCP Server Moduls Operanden des easyE4-Basisgerätes zugeordnet werden.

  • Seite 701: Verbindung Zu Anderen Geräten

    Doppelklick auf einen Eintrag im Fenster, z.B. auf R2R_DI20, diesen dem zuvor selek- tierten Operanden des Basisgerätes zuzuordnen, z.B. I19. Abb. 316: Register Zugeordnete Operanden Biteingang R2R_DI20 wurde dem Operanden des Basis- gerätes I19 bereits zugeordnet. 10.11.1.1 Weiteres Handhabung von Modbus TCP Server Modulen auf der Arbeitsfläche easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 702 Parameter aus Register Erweiterungsparameter des Originals mit kopiert und ein- gefügt. Zugeordnete Operanden des Originals werden nicht mitkopiert.   Wird ein easyE4-Basisgerät mit Modbus Kommunikationsmodul kopiert und ein- gefügt, wird die gesamte Modbus TCP Konfiguration übernommen und eingefügt, inklusive Erweiterungsparameter und Zugeordneten Operanden.

  • Seite 703: Easye4 Als Modbus Tcp Server

    10.11.2 easyE4 als Modbus TCP Server Nur mit easySoft 7 möglich. Das easyE4 Basisgerät wird als Modbus TCP Server aktiviert, indem in Pro- jektansicht/Register Modbus-Server die Option Modbus TCP Server aktiv mit Häkchen gesetzt wird und die Daten für eine Modbus TCP Kommunikation freigegeben werden.
  • Seite 704  a. Byte 3 = Hi; Byte 4 = Lo  3. Lesen der Ausgangs-Zustände  a. Vom Beginn der (Start-Adresse) bis (Startadresse + Anzahl der Aus- gänge) Tab. 125: Response-PDU Funktionscode 1 Byte 0x01 ;Read Coils Byte Anzahl 1 Byte Ausgangs-Werte n * 1 Byte Wert easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 705 0x02 ;Read Discrete Inputs Byte Anzahl 1 Byte Ausgangs-Werte n* 1 Byte Wert n= Anzahl der gelesenen Eingänge / 8 Vorbereitung auf Sendung der Respons  1. Die gelesenen Bits werden byteweise codiert Bit pro Eingangs-Zustand; 1=ON, 0=OFF) easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 706  2. Das LSB des ersten Bytes, also Bit 0, enthält Zustand des ersten im Request adressierten Eingangs. Die anderen Eingänge folgen in aufsteigender Rei- henfolge.  3. Wird ein Byte nicht voll ausgenutzt, werden ungenutzte Bits mit 0 aufgefüllt. Nach Codierung der Response wird diese gesendet. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 707 10. Verbindung zu anderen Geräten 10.11 Modbus TCP Read Holding Registers 0x03: Die Funktion 0x03 liest interne Register (z.B Merker-Worte in der easyE4) wortweise aus. Tab. 128: Request-PDU Funktionscode 1 Byte 0x03 ;Read Holding Registers Start-Adresse 2 Byte Muss immer 1 kleiner als der Start-Eingang gewählt wer-...
  • Seite 708  a. Das erste Byte = Hi; Das zweite Byte = Lo  b. Beispiel: - Registerwort Hi0x00 - Registerwort Lo0x0A - Inhalt des Merkerwortes0x000A  3. Das LSB innerhalb der Bytes ist Bit 0 Nach Codierung der Response wird diese gesendet. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 709 (→ Abschnitt "Write Single Registers 0x06:", Seite 705 Request-PDU) Response ist also identisch mit dem zugehörigen Request und dient nur als Bestä- tigung. Write Multiple Registers 0x10: Die Funktion schreibt n * 16 Bit in N Register ((Netz-)Merker-Worte in der easyE4) Tab. 133: Request-PDU Funktionscode 1 Byte 0x10 ;Write Multiple Registers...

  • Seite 710: Modbus Tcp Fehlerbehandlung

    Exception Code 02 = Start-Adresse ist ungültig, d.h.   0 (Adressen werden vom Benutzer immer 1-basiert angegeben)   nicht definiert* (s. Tabelle „Modbus TCP Map“) oder   nicht freigegeben* Exception Code 03 = Anzahl der Eingänge ist nicht >= 0x0001 und <= 0x07D0 easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 711 (siehe Tabelle → Abschnitt "Modbus TCP Map", Seite 711) oder   nicht freigegeben* Exception Code 03 = Anzahl der Eingänge ist nicht >= 0x0001 und <= 0x07D0 Exception Code 04 = (Fehler im Server) n.a.** easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 712 Tabelle → Abschnitt "Modbus TCP Map", Seite 711) oder   nicht freigegeben* Exception Code 03 = Anzahl der Register ist nicht >= 0x0001 und <= 0x007B ODER Byte-Anzahl !=Anzahl der Register x 2 Exception Code 04 = Fehler beim Schreiben der Register** easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 713 Wird eine nicht unterstützte Funktion vom Client angefordert, muss nach Empfang des Request folgender Error-Frame vom Modbus TCP-Server zurückgegeben werden: Fehlercode 1 Byte 0x80 + Funktionscode Exception Code 1 Byte 01 Der Client erhält damit die Meldung, dass die gewünschte Funktion von dem Server nicht unterstützt wird. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 714: Geräte-Uhr Zur Laufzeit Stellen

    Geräte-Uhr zur Laufzeit stellen Ab Firmwareversion 1.21. easyE4 als Modbus TCP Server projektiert, stellt über eine Modbus TCP Daten- kommunikation via Funktionscodes Datum und Zeit der Geräte-Uhr zur Verfügung. easyE4 befüllt diese Register automatisch mit den aktuellen Daten aus der Geräte-Uhr.

  • Seite 715: Verbindung Zu Anderen Geräten

    10. Verbindung zu anderen Geräten 10.11 Modbus TCP 10.11.2.3 Modbus TCP Map Tab. 135: Zuordnung von Modbus-Register und Read-Daten für den Modbus-Server Steuerrelais easyE4 Modbus- Modbus- Operand Bedeutung Bemerkung Funktionscode Reg. # 0x01 Lokale Ausgänge Basisgerät Bit-Ausgang 1 (Read Coil) …...
  • Seite 716 Mer- kerbits der anderen 2512 N512 NET-Merker-Bit 512 Teilnehmer   3001 Diagnosebit 1 Diagnose für Basisgerät … … … 3024 ID24 Diagnosebit 24   3125 ID25 Diagnosebit 25 Diagnose Erweiterung … … … 3196 ID96 Diagnosebit 96 easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 717 Merker anderen Teilnehmer ist nicht möglich. NET-Merker-Bytes oder NET- Merker-Doppelworte können aus den NET-Merker-Worten 2032 NW32 NET-Merker-Wort 32 errechnet werden. Bei Anwendung eines Funktionscodes auf nicht gelistete Modbus-Register (grau) wird der Wert 0 oder ein Exception Code zurückgegeben. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 718: Bemerkung

    Byte Stunden   5008 Monat 5009   Jahr Beachten Sie, dass die Umrechnung von Byte auf Wort in easyE4 nach dem Little-Endian Prinzip erfolgt. Wenn Sie eine Modbus Kommunikation mit Big-Endian implementieren möchten, ist eine Anpassung erforderlich. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 719: Komfortable Visualisierung Für Easye4

    Die Kommunikation zwischen EASY-E4-... und HMI Touchdisplays erfolgt über Modbus TCP. Für GALILEO-Nutzer Es ist vorteilhaft, die Systemzeit nicht zyklisch einzustellen. Eaton empfiehlt daher, das Bit 11.1 im 1. Word der Systemvariablen Con- trol nicht dauerhaft zu setzen. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 720 10. Verbindung zu anderen Geräten 10.12 Komfortable Visualisierung für easyE4 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 721: Störungen

    7 kontrollieren. Wenn sich ein easyE4-Gerät nicht wie erwartet verhält, können Ihnen die folgenden Hin- weise bei der Behebung möglicher Probleme helfen. Funktioniert ein Programm - trotz ausführlicher Simulation in easySoft 7- nicht wie erwartet, bietet Ihnen die Strom- flussanzeige im Display vomEASY-E4-...-12...C1(P)-Gerät eine weitere Möglichkeit, die...

  • Seite 722: Meldungen Vom Betriebssystem

      TEST: EEPROM Nur beim ersten Einschalten   TEST: CLOCK   UPDATE ERROR Die gewählte Betriebssystemdatei „*.FW“ Die zum Erweiterungsgerät gehö- passt nicht zum ausgewählten easyE4-Erwei- rende Betriebssystemdatei terungsgerät. „*.FW“ auf der microSD aus- wählen Daueranzeige       ERROR: EEPROM Der Speicher für die remanenten Werte oder...

  • Seite 723: Situationen Bei Der Programm-Erstellung

    11.2 Situationen bei der Programm-Erstellung Erklärung Abhilfe Situationen bei der Programm-Erstel- lung Kontakt- oder Spu- easyE4-Gerät läuft in der Betriebsart RUN Betriebsart STOP wählen leneingabe im Programm nicht möglich Schaltuhr schaltet zu Uhrzeit oder Schaltuhr-Parameter stehen nicht Uhrzeit und Parameter prüfen falschen Zeiten...

  • Seite 724: Ereignis

    ANLAUF RUN bei easyE4 ist deaktiviert. ANLAUF RUN im Menü SYSTEM Betriebsart STOP OPTIONEN aktivieren. Die Kontakte der Funk- Die Anzeige von easyE4 wird zu oft auf Zwi- Ignorieren Sie diesen Teil der tionsbausteine BC (Daten- schenstände aktualisiert, obwohl die Kon- Stromflussanzeige.

  • Seite 725: Funktionsfähigkeit Des Net Gestört

    Sie haben bei einem NET-Teilnehmer das Programm und damit seine NET-Kon- figuration gelöscht. Konfigurieren Sie das NET über Teilnehmer 1 neu.   Sie haben einen bestehenden NET-Teilnehmer ausgebaut und durch ein nicht para- metriertes Gerät ersetzt. Blinkend NET im störungsfreien Betrieb. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 726: Störungen In Verbindung Mit Der Microsd-Speicherkarte

    Ein Spannungsabfall oder das Entfernen der microSD-Speicherkarte während diese beschrieben wird, kann zu Datenverlust oder zur Zer- störung der microSD-Speicherkarte führen. microSD-Karte nur in spannungslosem Zustand in das easyE4 ein- setzen. Vermeiden Sie das Schreiben auf microSD-Karte in hoher Frequenz:  ...
  • Seite 727 Weitere, mögliche Ursachen für den Code 33028, 33032, 33153 und 33154:   Die Projektdatei auf der microSD wurde außerhalb der easySoft 7 manuell geändert, z.B. in einem Texteditor.   Die microSD wurde aus dem Gerät entfernt, während gerade ein Schreibvorgang auf die Projektdatei aktiv war. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 728 11. Störungen 11.5 Störungen in Verbindung mit der microSD-Speicherkarte easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 729: Instandhaltung

    Für Reparaturen wenden Sie sich bitte an Ihren Lieferanten oder an den technischen Support. VORSICHT ZERSTÖRUNG Das easyE4 darf ausschliesslich durch den Hersteller oder eine von ihm bevollmächtigte Stelle geöffnet werden. Betreiben Sie das Gerät nur mit vollständig verschlossenem Gehäuse. Verwenden Sie für den Transport die Original-Verpackung.

  • Seite 730: Lagerung, Transport Und Entsorgung

    Sie vor der Inbetriebnahme das Gerät sich der Raum- temperatur angleichen. Das Gerät nicht der direkten Wärmestrahlung von Heizgeräten aussetzen. Für den Transport und die Lagerung der easyE4 müssen die Umgebungsbedingungen erfüllt sein. Die max. Umgebungstemperatur für die Lagerung und den Transport darf den spe- zifizierten Wert nicht übersteigen:...

  • Seite 731: Entsorgung

    Das Gerät darf nur in seiner Originalverpackung, sachgerecht verpackt transportiert werden. 12.3.2 Entsorgung Gebot! Führen Sie die Wertstoffe dem örtlichen Wertstoffkreislauf zu. Nicht mehr benutzte easyE4 müssen nach den örtlich geltenden Vorschriften fachgerecht entsorgt werden oder an den Hersteller oder Vertrieb retourniert werden. Verwendete Materialien Verpackung Verpackung Material...
  • Seite 732 12. Instandhaltung 12.3 Lagerung, Transport und Entsorgung easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 733: Anhang

    Anhang Anhang A.1 Abmessungen A.2 Zulassungen und Normen A.3 Technische Daten A.3.1 Datenblätter A.3.2 Übersichten ausgewählter Merkmale A.4 Speicherbedarf Funktionsbausteine A.5 Weitere Nutzungsinformationen A.6 Beispielprogramme A.6.1 Anwendungsbeispiel easyE4_Lauflicht_EDP.e70 easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 734: A.1 Abmessungen

    Abb. 320: Abmessungen in mm (Inch) Basisgeräte EASY-E4-...-12...C1(P) Breite x Höhe x Tiefe 71,5 mm x 90 mm x 58 mm (2,81" x 3,54" x 2.28") (ohne Stecker) Gewicht siehe Datenblatt zum Gerät je nachTyp unterschiedlich zwischen 139 gr bis 230 gr easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 735 Abb. 321: Abmessungen in mm (Inch) Basisgeräte EASY-E4-...-12...CX1(P) Breite x Höhe x Tiefe 71,5 mm x 90 mm x 58 mm (2,81" x 3,54" x 2.28") (ohne Stecker) Gewicht siehe Datenblatt zum Gerät je nachTyp unterschiedlich zwischen 139 gr bis 230 gr easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 736 Abb. 322: Abmessungen in mm (Inch) Erweiterungen 4TE Breite x Höhe x Tiefe 71,5 mm x 90 mm x 58 mm (2,81" x 3,54" x 2.28") (ohne Stecker) Gewicht siehe Datenblatt zum Gerät je nachTyp unterschiedlich zwischen 139 gr bis 230 gr easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 737 Abb. 324: Abmessungen in mm (Inch) Breite x Höhe x Tiefe 35,5 mm x 90 mm x 58 mm (1,4" x 3,54" x 2.28") (ohne Stecker) Gewicht siehe Datenblatt zum Gerät je nachTyp unterschiedlich zwischen 79 gr bis 232 gr easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 738 56.5 mm (2.22") 57.6 mm (2.27") Abb. 325: Abmessungen in mm (Inch) Erweiterungen 2TE Breite x Höhe x Tiefe 35,5 mm x 90 mm x 58 mm (1,4" x 3,54" x 2.28") (ohne Stecker) Gewicht 87 gr easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 739: A.2 Zulassungen Und Normen

    Die folgenden Angaben sind gültig für alle easyE4-Geräte. Zulassungen und Deklarationen UL File No. E205091, Volume 4 Typen-Zulassung für das easyE4 easyE4 sind konform zu den erforderlichen Richtlinien der Europäischen Union (EU) und sind durch das CE-Kennzeichen gekennzeichnet. NEMA easyE4 ist konform zu den erforderlichen Richtlinien von Nordamerika Marine Approbation DNV·GL Certificat No.
  • Seite 740 Anhang A.2 Zulassungen und Normen UL-Approbation Zulassungsbescheid (Notice of Authorization-NoA) für die Bewertung der easyE4: UL File No. E205091, Volume 4.   ab HW-Revi- ab HW-Revi- Basisgeräte Ein-/Aus- sion sion gangserweiterungen EASY-E4-UC-12RC1 EASY-E4-UC-16RE1 EASY-E4-UC-12RC1P EASY-E4-UC-16RE1P EASY-E4-UC-12RCX1 EASY-E4-UC-8RE1 EASY-E4-UC-12RCX1P EASY-E4-UC-8RE1P EASY-E4-DC-12TC1...

  • Seite 741: A.3 Technische Daten

    197511 EASY-E4-UC-16RE1P   197513 EASY-E4-DC-16TE1P 197514 - EASY-E4-AC-8RE1P     197515 - EASY-E4-AC-16RE1P     mit Analog-Eingängen mit Temperatur-Eingänge   197516 - EASY-E4-DC-6AE1P   197517 - EASY-E4-DC-4PE1P easy Kommunikationsmodule für Steuerrelais easyE4 mit Anschlusstechnik Schraubklemmen SmartWire-DT 199452 EASY-COM-SWD-C1 easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 742 Anhang A.3 Technische Daten Zubehör KatalogNr. und Typ Beschreibung 198513 XV-102-AO-35TQRB-1E4 3,5 Zoll Touchdisplay für easyE4, 24 V , TFTcolor, QVGA 320 x 240 Pixel, Ethernet 199734 XV-102-A3-57TVRB-1E4 5,7 Zoll Touchdisplay für easyE4, 24 V , TFTcolor, VGA 640 x 480 Pixel, Ethernet...

  • Seite 743: A.3.2 Übersichten Ausgewählter Merkmale

    Merkmale oder zum Vergleichen bei Unterschieden zwischen einzelnen Geräten aufgeführt. EASY-E4- UC-12RC1(P) UC-12RCX1 DC-12TC1(P) DC-12TCX1 AC-12RC1(P) AC-12RCX1 Grundfunktion Steuerrelais, erweiterbar mit Ein-/Ausgangserweiterungen der Serie easyE4, vernetzbar über Ethernet-Buchse Echtzeituhr Display Monochrom Monochrom Monochrom mit Tastatur 6 x 16 Zeilen 6 x 16 Zeilen 6 x 16 Zeilen...
  • Seite 744 ± 2 s/Tag (± 0.2 h⁄Jahr) der Echtzeituhr je nach Umgebungstemperatur sind Schwankungen bis zu ± 5 s/Tag (± 0.5 h⁄Jahr) möglich Die volle Aufladung des Superkondensators wird erreicht, wenn das easyE4-Gerät 24 Stunden mit Spannung versorgt wird. easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 745: Elektromagnetische Verträglichkeit (Emv)

    EN 61000-6-3 Klasse B Burst Impulse nach IEC/EN 61000-4-4 Versorgungsleitungen: 2 kV Signalleitungen: 2 kV energiereiche Impulse (Surge) nach IEC/EN 61000-4-5 1 kV (Versorgungsleitungen symmetrisch) 2 kV (Versorgungsleitungen unsym- metrisch) Einströmung nach IEC/EN 61000-4-6 10 V easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 746: A.4 Speicherbedarf Funktionsbausteine

    +12 mindestens pro Interrupt-Programm     +12 mindestens pro Interrupt-Programm                                                     +8 pro Stützpunkt easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 747 Die folgenden Angaben wurden mit der Programmiermethode KOP/FUP ermittelt. Tab. 138: Speicherbedarf FB CP CP - Vergleicher Beschaltet mit   Speicherbedarf Baustein-Ein-/Aus- Operand   Bytes gänge CP (unbeschaltet)                 SUMME       easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 748 Eingabeelementen und deren Textinhalten. Jedes Anzeige - und Eingabeelement verbraucht selbst Speicher. Die Texte, die dafür zur Auswahl stehen, benötigen zusätz- lichen Speicher. Identische Texte in mehreren Anzeige - oder Eingabeelement erfordern aufgrund von Komprimierungstechniken kaum zusätzlichen Speicherbedarf. easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 749 + 4 pro Wert + 2 pro Textzeichen Datum- und Zeitanzeige DZ Wochentag Zeitrelaiswertanzeige   Eingabeelemente Werteingabe Rastender Taster Meldungstextauswahl (ohne text)     + pro Text mit 16 Zeichen Datum- und Zeiteingabe Zeitrelaiswerteingabe 1) eventuell geringerer Speicherbedarf, wenn Optimierung möglich easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 750: A.5 Weitere Nutzungsinformationen

    Montageanweisung Gerätefuß IL05009005Z Montageanweisung EASY-E4-SIM IL050022ZU Montageanweisung EASY-COM-... IL050024ZU Für easy Kommunikationsmodule für Steuerrelais easyE4 zur Systembeschreibung, Projektierung, Installation, Inbetriebnahme und Diagnose eines SWD-Strangs Handbuch SmartWire-DT Das System MN05006002Z zum Aufbau, Projektierung, Installation, usw. der einzelnen SWD-Teilnehmer Handbuch SmartWire-DT Teilnehmer IP20...
  • Seite 751 Hilfreiche Videos, die Ihnen den Umgang mit bestimmten Funktionen erklären finden Sie auf der Produktseite Eaton.eu/easy im Internet. Produktschulungen Schulungen zur easyE4 werden vom Eaton Experience Center Training (EEC) angeboten. Weitere Informationen und den Download zum Seminarkatalog finden Sie im Internet unter: Eaton.eu/training Community Ein easyForum als Hilfestellung finden Sie im Internet unter: Easy-forum.net...

  • Seite 752: A.6 Beispielprogramme

    übertragen werden, wenn die easySoft 7 lizenziert wurde. A.6.1 Anwendungsbeispiel easyE4_Lauflicht_EDP.e70 Aufgabenstellung Mit der easyE4 sollen vier Lampen der Reihe nach ein- und wieder ausgeschaltet wer- den. Erst von der ersten Lampe bis zur vierten danach umgekehrt von der vierten bis zur ers- ten u.
  • Seite 753 Schalter S4 (Lauflichtgeschwindigkeit) 2. Ausgänge: Lampe H1   Lampe H2 Lampe H3 Lampe H4 3. Parameter: schnelle Impulsgeschwindigkeit (0,30 sek.) mittlere Impulsgeschwindigkeit (0,60 sek.) langsame Impulsgeschwindigkeit (1 sek.) C1-C4 Anzahl der Impulse Einschaltzeiten Lauflicht Abb. 326: Schaltplan easyE4 Lauflicht easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 754 Anhang A.6 Beispielprogramme easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 755: Stichwortverzeichnis

    Anzeige- und Eingabeelemente Allgemeines Anzeige-Priorität zum Hochgeschwindigkeitszähler CH API-Schlüssel zum Inkrementalwertzähler CI Analoge Signale Arithmetik Analogwertevergleich Astronomische Uhr Auflösung Ändern Ausführungen Kontakte und Spulen Ausführungszeit eines Interrupt 514, 525, 531 Verbindungen Ausgleichszeit ANLAUF KARTE ANLAUF RUN Dauerbetrieb easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 756 364-365 CP - Vergleicher 800-Steu- Betriebsstundenzähler errelais/Visualisierungsgerät OT - Betriebsstundnzähler-Visua- Cyber Security lisierungsgerät Visualisierungsgerät Betriebszustände D - Textanzeige Bewegungssteuerung Anzeige- und Eingabeelemente Bargraph Bit vorwärts, rückwärts schieben Datum- und Zeitanzeige Bitmuster erkennen, verändern Datum- und Zeitwerteingabe Blau easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 757 Datenmultiplexer E-Mail versenden Datentypen E/A-Punkt Datum- und Zeitwerteingabe Datum einstellen easyConnect 610, 649 Datum über NET synchronisieren easyE4-Operanden im Webclient anzeigen Datum und Zeitanzeige easyNET - NET - Kompatibilität Dauerbetrieb ecat Dauerbetrieb AV Echtzeituhr Über NET synchronisieren Q1 (boolscher Funktionsbausteinausgang...
  • Seite 758 Firmware-Version Firmware aktualisieren 123-124 Grau Firmware update Greater Than 304, 310, 325 Firmware update Erw 127, 129 Grenzwerte Firmwareversion des Funktionsbausteines Puls- weitenmodulation PW Firmwareversion 1.12 305, 325, 426 Frequenzänderung PO - Impulsausgabe 328, 357 Hardware-Ausgang Funktion easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 759 Impulsfolge Klemmenbelegung Impulsform der Zählersignale Klimatische Umgebungsbedingungen 49, 726, 739 Inbetriebnahme Know-how-Schutz SmartWire-DT Anwenderbaustein Initialisierungsmodus Kommentar Inkrementalwertzähler Anwenderbaustein Installation Kommunikation Instandhaltung Ansicht Integralanteil Kompatibilitätsregeln Interrupt 525, 531 Konstanten Interrupt-Baustein 525, 531 Zuweisen, FB-Eingang Zählergesteuert Kontakt Zeitgesteuert -felder easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 760 Offset adressierbarer Merkerbereich NET kontrollieren Remanenz LED Config Wertebereich LED ETHERNET 95, 616 zuweisen, FB-Eingang LED POW/RUN 95, 616-617, 683 Merkerbereich 515, 526, 532 LED SWD Merkmale Leitungsschutz microSD Less Than 304, 325 Mindesteinschaltdauer Mindesteinschaltdauer = Min- destausschaltdauer Lieferumfang easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 761 Operandenvorrat Konfiguration Anwenderbausteine NET-Einstellungen Originalbetriebsanleitung NET-GROUP 569, 637 NET-ID 569, 637 NET-ID werksseitig NET-Teilnehmer synchronisieren P-Tasten 187, 446 NET - Definition Parameter Netzwerkbausteine 426, 430 Zugriff freigeben/sperren Netzwerkbetrieb Parametrierung Netzwerkteil Passwort Neu Beginnen aktivieren 387, 393 ändern easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 762 Proportionalanteil Spulenfunktion Proportionale Stellglieder Remanente Merker Proportionalfaktor Remanenz 399, 544, 582 Proportionalverstärkung Remanenz bei Funktionsrelais & -bausteinen Proportionalverstärkung Kp C - Zählrelais-Visualisierungsgerät Prozessabbild CF - Frequenzzähler CI - Inkrementalwertgeber-Visua- PT1-Signalglättungsfilter lisierungsgerät Puls-Pausenverhältnis 291, 298 Remote Betrieb Pulsweitenmodulation easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 763 Speicherort Anwenderbaustein -Erstellung, Fehlerbehebung Sprache kontrollieren Sprachen sichern umstellen am Gerät Schieberegister Sprachumschaltung Schließerkontakt Sprung umkehren Sprungantwort Schnelle Zähler Sprünge Schnelle Zählfunktionen Spule Schnittstelle Definition Anwenderbaustein eingeben, ändern Schnittstellen löschen Ethernet negieren Schrittmotor suchen Schützfunktion verbinden Schwellwertschalter SD-Karte easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 764 Störungen am SWD-Strang Statischer Text Strompfad einfügen/löschen Timer löschen Timer HY - Jahres-Zeitschaltuhr wechseln Tippbetrieb Stromstoßrelais Transport Subtrahieren Transportschäden Suchen, Kontakte und Spulen Triggereingang (Triggerspule) Support "PT - PUT" Netzwerk Typenbezeichnung SWD-Koordinator Typenschild Systemeinstellungen Typenschlüssel Systemvoraussetzungen UF - Anwenderbaustein easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 765 Verklinktes Relais Wert aus Netzwerk lesen Verknüpfungsregel für Operanden Wertanzeige Verknüpfungsvariable Wertbegrenzung Verpackungsinhalt Wertebereich 217, 312 Version Wertebereich, Merker Anwenderbaustein Wertebereiche von Funktionsbausteinen Verstärkungsfaktor Werteingabe A - Analogwertevergleich Visua- Wertskalierung lisierungsgerät Wochen-Zeitschaltuhr Verzögerungswert WORD Definition easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 766 343, 511, 580 CI - Inkrementalwertzähler Visua- Zykluszeit Webclient lisierungsgerät OT - Betriebsstundenzähler Visua- lisierungsgerät Zählfrequenz ermitteln CF - Frequenzzähler Zählrelais Visualisierungsgerät Zählrichtungsangabe C - Zählrelais 800-Steu- errelais/Visualisierungsgerät CH - Hochgeschwindigkeitszähler 800-Steu- errelais/Visualisierungsgerät Zeit 220, 230, 434 Zeitrelais Betriebsart easyE4  09/20 MN050009 DE  Eaton.com...

  • Seite 767: Abbildungsverzeichnis

    Abb. 23: analoge Eingänge EASY-E4-DC-6AE1(P) anschließen Abb. 24: analoge Ausgänge EASY-E4-DC-6AE1(P) anschließen Abb. 25: analoge Eingänge EASY-E4-DC-4PE1(P) anschließen Abb. 26: Register Erweiterungsparameter, am Beispiel EASY-E4-DC-4PE1 74 Abb. 27: Speicherkarte entfernen Abb. 28: Speicherkarte entfernen Abb. 29: RJ-45 Buchse, 8-polig easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 768 Abb. 55: Gerät mit IP-Adresse suchen Abb. 56: IP-Profil vom gefundenen Gerät speichern Abb. 57: IP-Adresse vom easyE4-Gerät auswählen Abb. 58: Verbindung zum easyE4-Gerät hergestellt und Programm über- tragen Abb. 59: Offline Bediendialog Speicherkarte Abb. 60: Laufwerk microSD Speicherkarte mit Ordner PROGRAM enthält BOOT.TXT und kompiliertes Programm test.prg...
  • Seite 769 Abb. 89: Wirkdiagramm „Zyklusimpuls“ bei positiver Flanke Abb. 90: Wirkdiagramm „Zyklusimpuls“ bei negativer Flanke Abb. 91: Schaltplan mit Eingängen Abb. 92: Legende Kontaktdarstellung Abb. 93: Kontakt I 03 von Schließer zu Öffner ändern Abb. 94: Relaisspule „Ausgang Q“ easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 770 Abb. 119: Programmansicht Register Wochen-Zeitschaltuhr Parameter Abb. 120: Register Jahres-Zeitschaltuhr Parameter HY mit Beispiel für Jah- resbereich wählen Abb. 121: Eingabemaske in der Programmier-Software Abb. 122: Eingabemaske in der Programmier-Software Abb. 123: Eingabemaske in der Programmier-Software Abb. 124: Eingabemaske in der Programmier-Software easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 771 Abb. 149: Offset O1=1; O2= -1; Q1=1 schaltet 1 Stunde nach Son- nenaufgang ein und eine Stunde vor Sonnenuntergang aus Abb. 150: Offset; O1=-2; O2=2; Q1=1 schaltet 2 Stunden vor Son- nenaufgang ein und 2 Stunden nach Sonnenuntergang aus easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 772 Abb. 174: Verdrahtung der Bausteinspulen Abb. 175: Verdrahtung des Bausteinkontaktes Abb. 176: Parameter am Gerätedisplay Abb. 177: Sprungantwort des FT-Bausteines Abb. 178: Verdrahtung der Bausteinspulen Abb. 179: Anzeige der Parameter im Display Abb. 180: Typisches Impulsprofil eines Schrittmotors im Normalbetrieb easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 773 Abb. 204: Textanzeige Register Standardfarben Abb. 205: Funktionsbaustein Textanzeige, Register Sprachen Abb. 206: Wirkdiagramm Textanzeige Abb. 207: Wirkdiagramm Textanzeige mit den Textbausteinen gleicher Prio- rität 3 Abb. 208: Textanzeige-Editor mit statischem Text in der ersten Zeile Abb. 209: Zeichentabelle Sonderzeichen easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 774 Abb. 235: easySoft 7 Hauptprogramm Frequenzmessung Abb. 236: easySoft 7 Interrupt-Programm Frequenzmessung Abb. 237: Übergabe der Zustände von Ein- und Ausgängen zwischen Haupt- programm und Interrupt-Programm Abb. 238: easySoft 7 Hauptprogramm Flankengesteuert Abb. 239: easySoft 7 Interrupt-Programm Flankengesteuert easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 775 Abb. 263: Schaltplan testen Abb. 264: Schaltplan testen +10 Abb. 265: Blinkfrequenz verdoppeln Abb. 266: Projektansicht mit Register Systemeinstellungen mit Ausschnitt Remanenz und Beispielwerten Abb. 267: Passwort vergabe Abb. 268: Untermenü Passwort Abb. 269: Untermenü Passwort wechseln easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 776 Abbildungsverzeichnis Abb. 270: Wie EDP Schaltplan und Funktionsbausteine auswertet Abb. 271: easyE4-Eingang mit Schalter belegt Abb. 272: Verzögerungszeiten bei der Auswertung eines DC-Ein- gangssignales und aktivierter I-Entprellung Abb. 273: Schaltverhalten bei deaktivierter I-Entprellung Abb. 274: Verzögerungszeiten bei der Auswertung eines AC-Ein- gangssignales ohne I-Entprellung und bei aktivierter I-Entprellung Abb.
  • Seite 777 Abb. 308: Eine easyE4 als Modbus TCP Server bedient zwei Modbus TCP Clients Abb. 309: Eine easyE4 als Modbus TCP Client steuert vier Modbus TCP Ser- Abb. 310: Arbeitsfläche mit Basisgerät und Modbus TCP Server Module Abb. 311: Register Geräteinformationen Abb.
  • Seite 778 Abbildungsverzeichnis Abb. 326: Schaltplan easyE4 Lauflicht easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 779 MN050009 DE  Eaton.com...

  • Seite 780: Glossar

    Glossar *.bmp Adressreferenz pixelorientiertes Dateiformat für zwei- Als Adressreferenz wird die Startadresse des dimensionale Rastergrafiken Datenpakets bezeichnet. *.csv Alphakanal Comma-Separated Values (Character-Sepa- Transparenz-Information bei P.png-Bildern Für rated Values) Dateiformat für Texte jedes Pixel erfolgt die Angabe, wie viel vom Hin- tergrund des Bildes durchscheinen soll.
  • Seite 781 Daylight Saving Time - Sommerzeit Als Client bezeichnet man eine Applikation, wel- che bestimmte Dienste von einem Server bean- sprucht. easyConnect DatenVerbindung zwischen easyE4-Geräten zyklische Redundanzprüfung (Cyclic Red- untereinander mittels Verbindungsstecker undancy Check, CRC) EASY-E4-CONNECT1 Easy Device Programming - easy Gerä-...
  • Seite 782 Anhand der Sub- netmask weiss ein Computer, ob der Emp- fänger im gleichen Netzwerk zu suchen ist oder Local Area Network ob dieser ausserhalb liegt. Falls dieser aus- serhalb liegt, sendet er das Datenpacket an den easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 783 Lean Automation Eaton Konzept für kreative und wirtschaftliche Lösungen im Maschinen- und Anlagenbau. PCMCIA Personal Computer Memory Card International Lean Solution Association (PCMCIA) Strategie von Lean Automation die I/O-Ebene direkt in die Schaltgeräte zu integrieren. Peer to Peer (P2P) Peer-to-Peer ist eine Bezeichnung für mit-...
  • Seite 784 Projiziert-kapazitiver Touch bei Eaton als nichtflüchtiger, wie- Display für hohe Präzision, Benut- derbeschreibbarer Datenspeicher zum Einsatz zerfreundlichkeit und Strapazierfähigkeit, kommt. Die eingegebenen Daten werden per- ermöglicht das Übertragen der gewohnten manent und ohne zusätzliche Energiezufuhr Bedienkonzepte aus der Konsumelektronik auf (sekundär) gespeichert.
  • Seite 785 Über die Symbolleiste (Toolbar) stehen Ihnen alle wichtigen Funktionen zur direkten Anwahl zur Verfügung. Alle Tasten in einer Symbolleiste existieren auch als Menüeintrag im Menü. Systemzeichensatz Schriftart und Grösse in welcher die System- meldungen ausgegeben werden. Teilungseinheiten easyE4  09/20 MN050009 DE  Eaton.com...
  • Seite 786 Eatons Ziel ist es, zuverlässige, effiziente und sichere Stromversorgung dann zu bieten, wenn sie am meisten benötigt wird. Die Experten von Eaton verfügen über ein umfassendes Fachwissen im Bereich Energiemanagement in verschiedensten Branchen und sorgen so für kundenspezifische, integrierte Lösungen, um anspruchsvollste Anforderungen der Kunden zu erfüllen.

Inhaltsverzeichnis
