6. Funktionsbausteine
6.1 Herstellerbausteine
6.1.1.4 RC - Echtzeituhr
268
Allgemeines
easyE4 Basisgeräte stellen genau eine Echtzeituhr RC01 zur Ver-
fügung.
Mit dem Baustein kann der Datum- und Uhrzeitwert der Geräte-
Echtzeituhr ausgelesen werden. Die Ausgabe erfolgt in 7 ein-
zelnen Parametern, die selektiv weiterverarbeitet werden kön-
nen. Wiederkehrende Ereignisse können damit mit einem
nachgeschalteten Vergleicher-Baustein sehr leicht selektiert wer-
den.
Wirkungsweise
Wenn der Baustein aktiv ist wird der Datums- und Zeitwert der Geräte-Echtzeituhr an
den Baustein-Ausgängen ausgegeben : YY (Jahr), MM (Monat), DD (Tag), WD
(Wochentag), HR (Stunde), MN (Minute), SC (Sekunde) .
Mit dem Baustein-Ausgang DT wird angezeigt, ob die Uhr auf Sommerzeit umgestellt
ist.

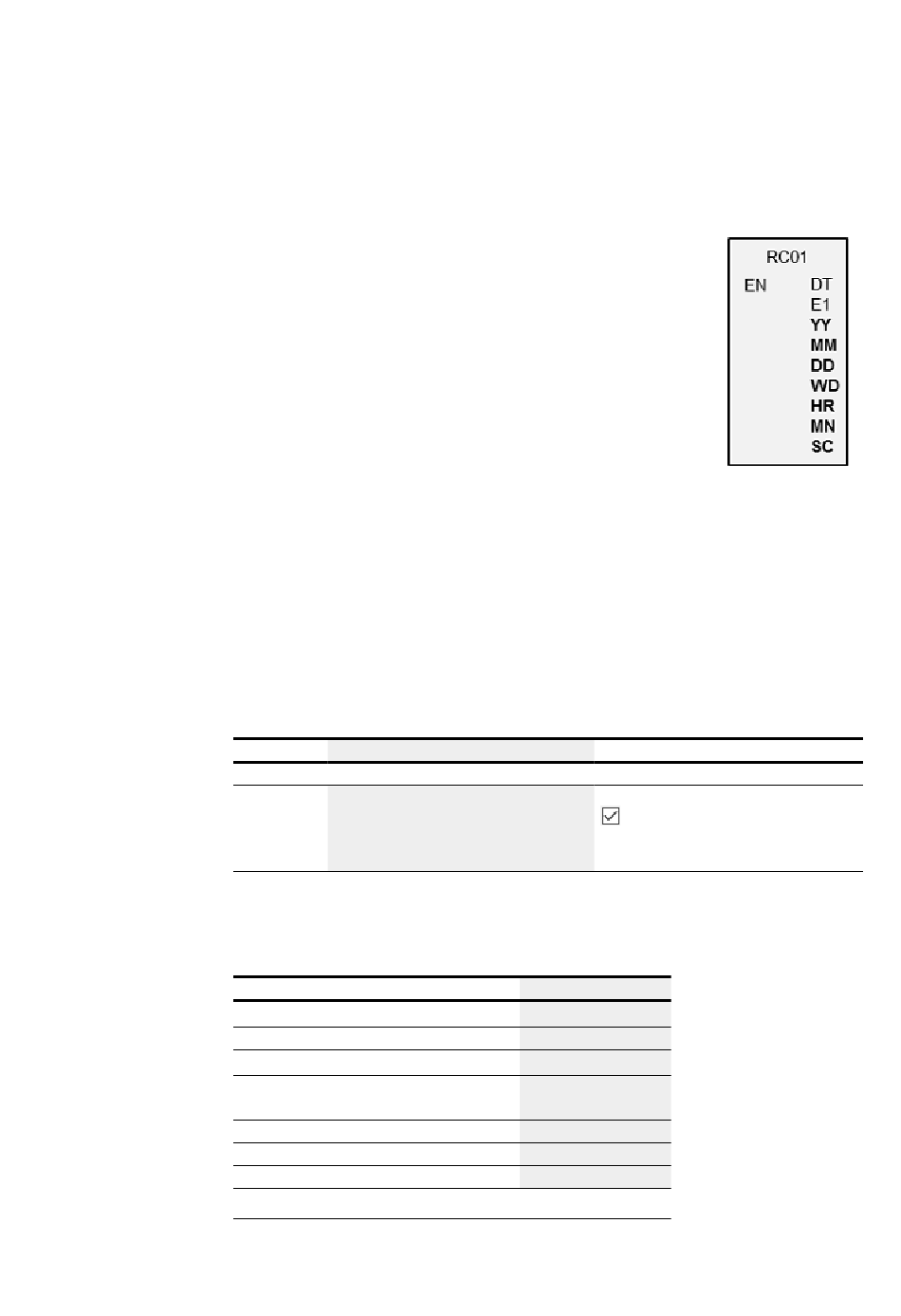

Der Baustein und seine Parameter
Baustein-Eingänge
Beschreibung
(Bit)
EN 1: Aktiviert den Baustein.
Operanden zuweisen
Sie können den Baustein-Eingängen, welche Werteingänge sind, folgende Ope-
randen zuweisen:
Operanden
Konstante, Timerkonstante
MD, MW, MB - Merker
NB, NW, ND - NET-Merker
nNB, nND, nND- NET-Merker
NET-Teilnehmer n
IA - Analog-Eingang
QA - Analog-Ausgang
QV - Wert-Ausgang eines FBs
1)
nur bei den Funktionsbausteinen T, AC
2)
nur bei Projekten ≥ 2 Basisgeräte im NET
easyE4 02/24 MN050009DE Eaton.com
Wert-Eingänge
1)
x
x
2)
x
2)
x
x
x
x
Anmerkung
Voraussetzung ist, dass der Parameter
Bausteinfreigabe durch EN ist erfor-
derlich
durch Häkchen aktiviert wurde.
