6.1.4.4 TC - Dreipunktregler
Allgemeines
easyE4 Basisgeräte stellen 32 Funktionsbausteine Dreipunktregler
TC01...TC32 (Three step Controller) zur Verfügung.
Der Dreipunktregler TC besitzt drei Zustände für die Stellgröße,
diese werden durch zwei Baustein-Ausgänge Q1, Q2 realisiert, von
denen keiner, oder nur einer der beiden geschlossen ist. I1 ist der
SOLL-Wert und I2 der IST-Wert. Aus der Differenz X = I1 - I2 ergibt
sich die Regelabweichung X, die auf den eigentlichen Regler
geführt wird. Dieser ermittelt dann die Stellgröße für die Baustein-
Ausgänge Q1, Q2.

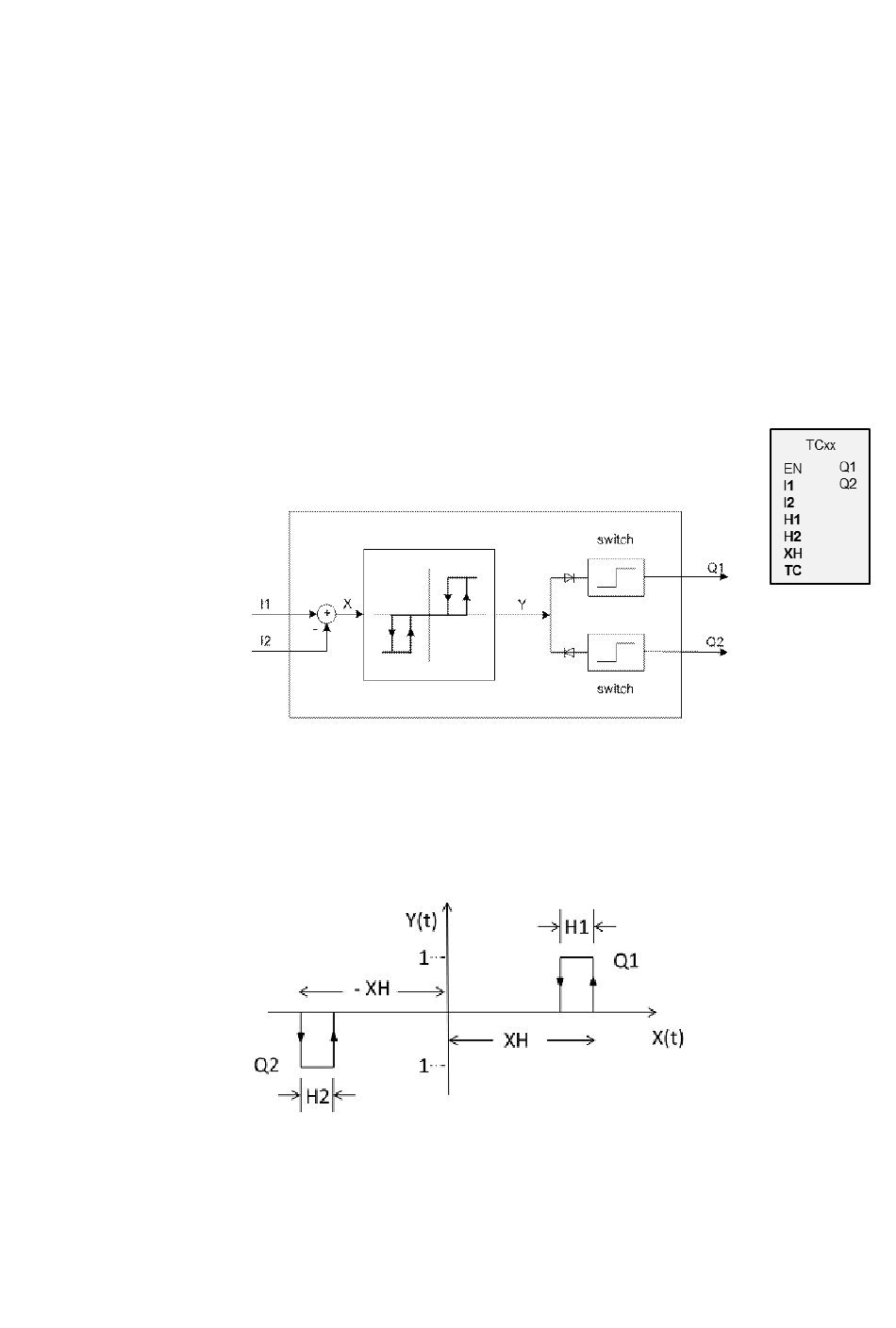

Abb. 202: Prinzipschaltbild Dreipunktregler
I1: SOLL-Wert
I2: IST-Wert
Wirkungsweise
Das Verhalten des Dreipunktreglers zeigt das folgende Zeitdiagramm:
Abb. 203: Zeitdiagramm Dreipunktregler
XH/ -XH: Abstand X vom Schaltpunkt
H1: Hysterese 1 für XH
H2: Hysterese 2 für -XH
Y(t): Schaltpunkte für Q1/ Q2
