6. Funktionsbausteine
6.1 Herstellerbausteine
416

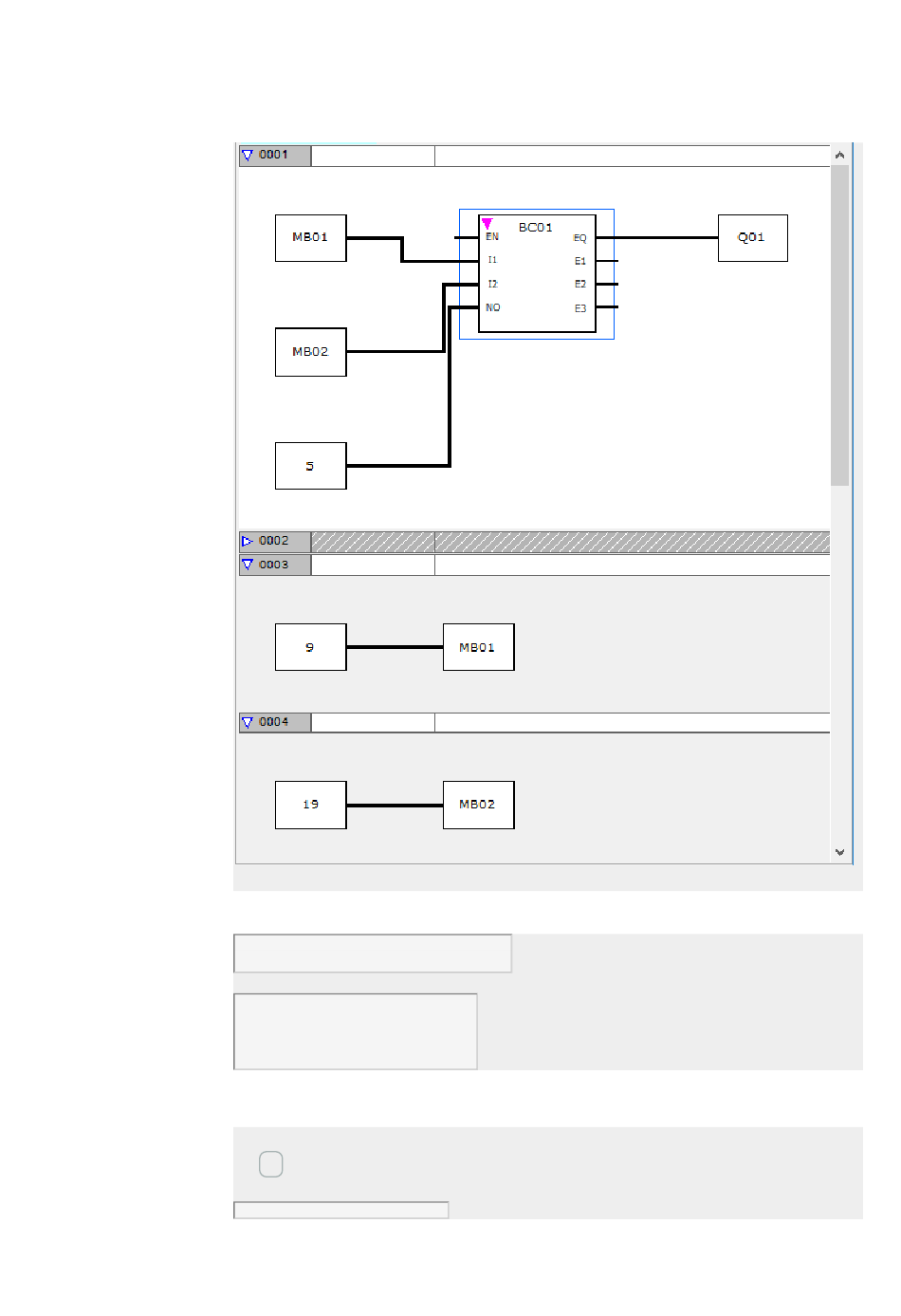

Abb. 206: *.e80-Projekt mit Schaltplan BC in FUP
Beispiel für einen Baustein Datenblock-Vergleicher mit Programmiermethode EDP
I 05-----------------------------Ä BC11EN
Abb. 207: Verdrahtung der Freigabespule
BC11E1o
BC11E2s
BC11E3j-----------------------Ä M 48
BC11EQ-BC11EN-----------------Ä M 49
Abb. 208: Verdrahtung der Kontakte
Beispiel für eine Parametrierung des Funktionsbausteins BC am Gerätedisplay
Wenn Sie den Funktionsbaustein erstmalig im Schaltplan verwenden, gelangen Sie
mit OK automatisch in die Anzeige der Parameter am Gerätedisplay, wie beispielhaft
in der folgenden Abbildung dargestellt.
BC11 +
