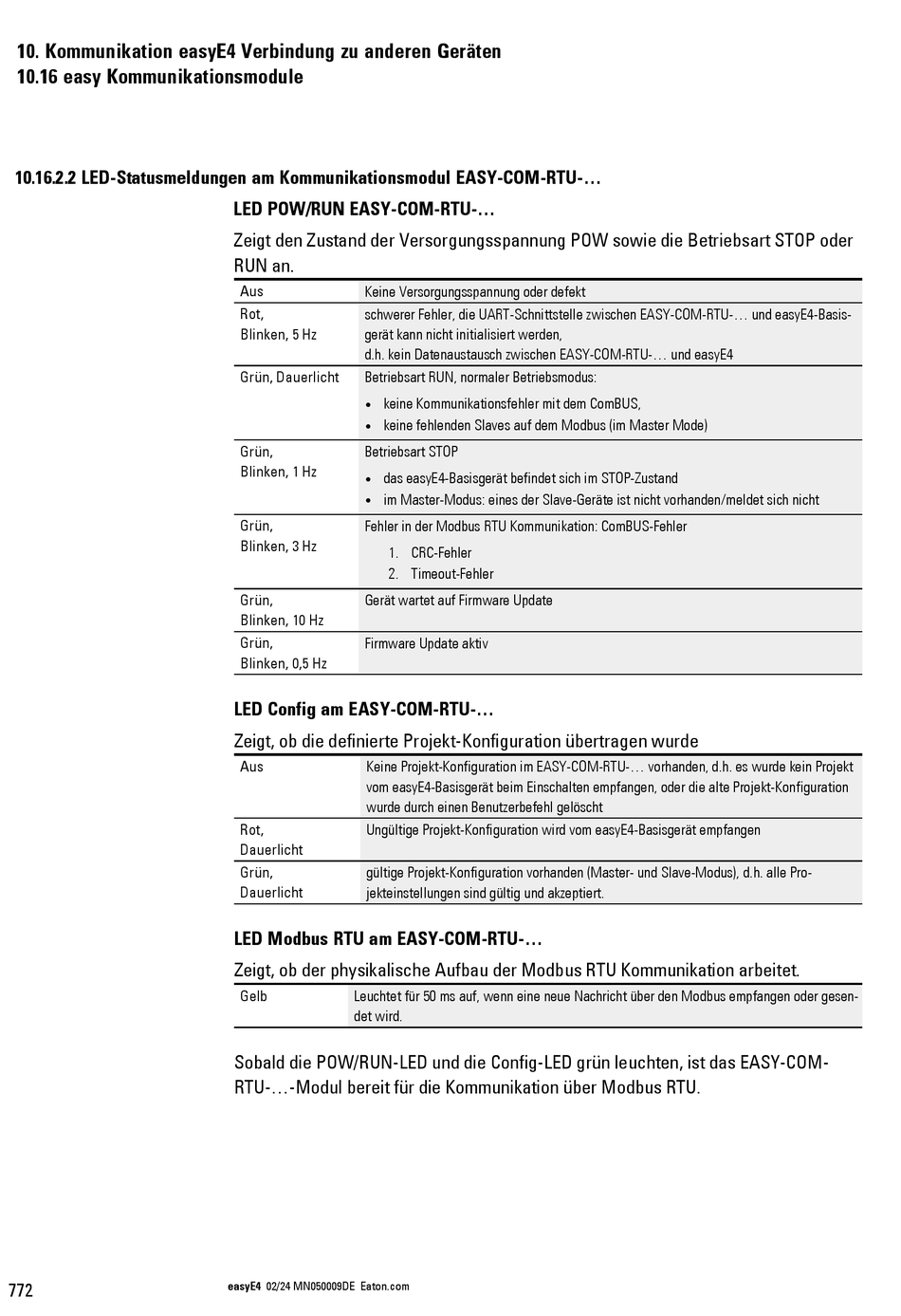

10. Kommunikation easyE4 Verbindung zu anderen Geräten
10.16 easy Kommunikationsmodule
10.16.2.2 LED-Statusmeldungen am Kommunikationsmodul EASY-COM-RTU-...
772
LED POW/RUN EASY-COM-RTU-...
Zeigt den Zustand der Versorgungsspannung POW sowie die Betriebsart STOP oder
RUN an.
Aus Keine Versorgungsspannung oder defekt
Rot, schwerer Fehler, die UART-Schnittstelle zwischen EASY-COM-RTU-... und easyE4-Basis-
Blinken, 5 Hz gerät kann nicht initialisiert werden,
d.h. kein Datenaustausch zwischen EASY-COM-RTU-... und easyE4
Grün, Dauerlicht
Betriebsart RUN, normaler Betriebsmodus:
keine Kommunikationsfehler mit dem ComBUS,
l
keine fehlenden Slaves auf dem Modbus (im Master Mode)
l
Grün, Betriebsart STOP
Blinken, 1 Hz
das easyE4-Basisgerät befindet sich im STOP-Zustand
l
im Master-Modus: eines der Slave-Geräte ist nicht vorhanden/meldet sich nicht
l
Grün,
Fehler in der Modbus RTU Kommunikation: ComBUS-Fehler
Blinken, 3 Hz
1. CRC-Fehler
2. Timeout-Fehler
Grün, Gerät wartet auf Firmware Update
Blinken, 10 Hz
Grün, Firmware Update aktiv
Blinken, 0,5 Hz
LED Config am EASY-COM-RTU-...
Zeigt, ob die definierte Projekt-Konfiguration übertragen wurde
Aus
Keine Projekt-Konfiguration im EASY-COM-RTU-... vorhanden, d.h. es wurde kein Projekt
vom easyE4-Basisgerät beim Einschalten empfangen, oder die alte Projekt-Konfiguration
wurde durch einen Benutzerbefehl gelöscht
Rot, Ungültige Projekt-Konfiguration wird vom easyE4-Basisgerät empfangen
Dauerlicht
Grün, gültige Projekt-Konfiguration vorhanden (Master- und Slave-Modus), d.h. alle Pro-
Dauerlicht
jekteinstellungen sind gültig und akzeptiert.
LED Modbus RTU am EASY-COM-RTU-...
Zeigt, ob der physikalische Aufbau der Modbus RTU Kommunikation arbeitet.
Gelb
Leuchtet für 50 ms auf, wenn eine neue Nachricht über den Modbus empfangen oder gesen-
det wird.
Sobald die POW/RUN-LED und die Config-LED grün leuchten, ist das EASY-COM-
RTU-...-Modul bereit für die Kommunikation über Modbus RTU.
