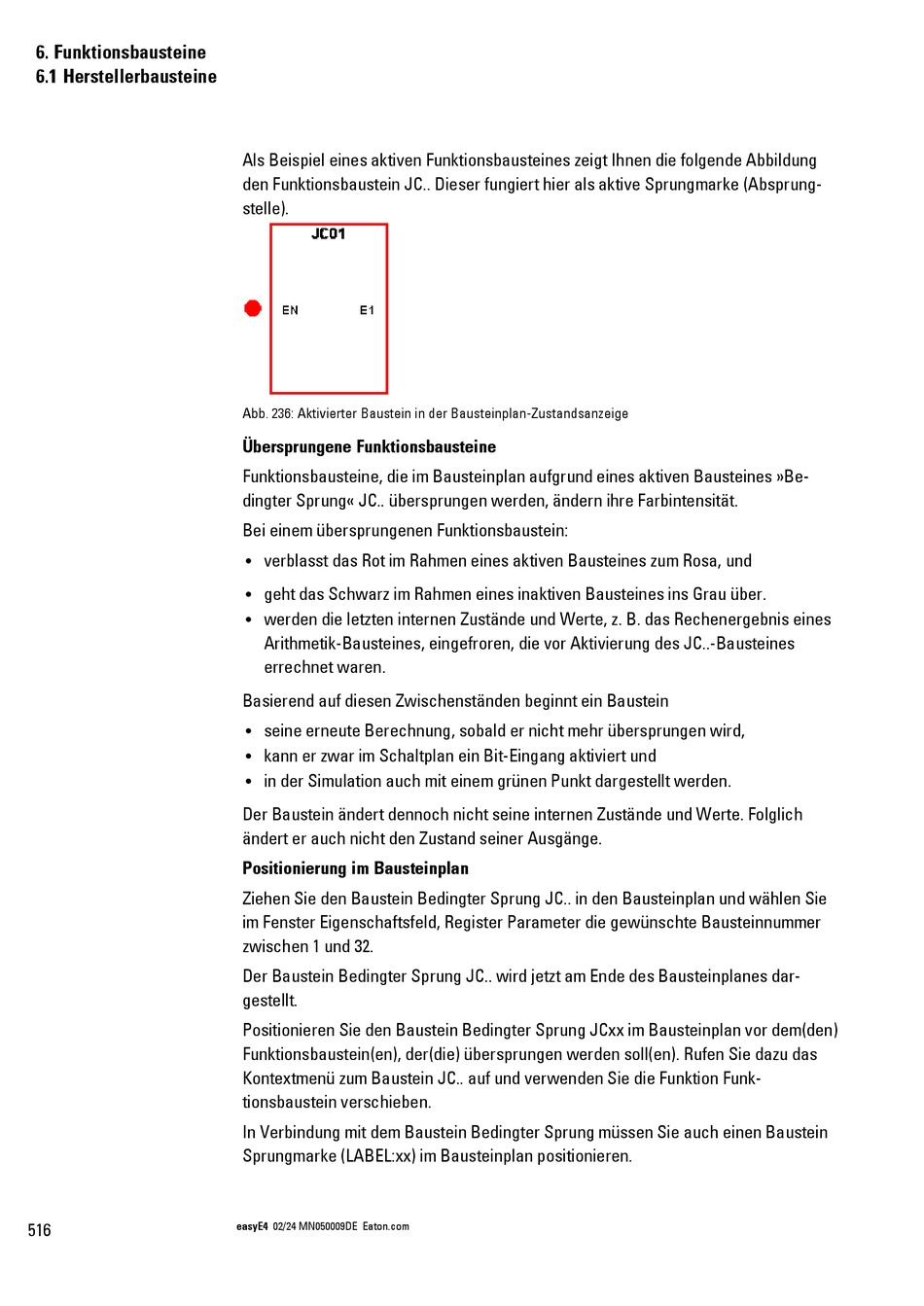

Eaton easyE4 Handbuch Seite 520

6. Funktionsbausteine
6.1 Herstellerbausteine
516
Als Beispiel eines aktiven Funktionsbausteines zeigt Ihnen die folgende Abbildung
den Funktionsbaustein JC.. Dieser fungiert hier als aktive Sprungmarke (Absprung-
stelle).
Abb. 236: Aktivierter Baustein in der Bausteinplan-Zustandsanzeige
Übersprungene Funktionsbausteine
Funktionsbausteine, die im Bausteinplan aufgrund eines aktiven Bausteines »Be-
dingter Sprung« JC.. übersprungen werden, ändern ihre Farbintensität.
Bei einem übersprungenen Funktionsbaustein:
verblasst das Rot im Rahmen eines aktiven Bausteines zum Rosa, und
l
geht das Schwarz im Rahmen eines inaktiven Bausteines ins Grau über.
l
werden die letzten internen Zustände und Werte, z. B. das Rechenergebnis eines
l
Arithmetik-Bausteines, eingefroren, die vor Aktivierung des JC..-Bausteines
errechnet waren.
Basierend auf diesen Zwischenständen beginnt ein Baustein
seine erneute Berechnung, sobald er nicht mehr übersprungen wird,
l
kann er zwar im Schaltplan ein Bit-Eingang aktiviert und
l
in der Simulation auch mit einem grünen Punkt dargestellt werden.
l
Der Baustein ändert dennoch nicht seine internen Zustände und Werte. Folglich
ändert er auch nicht den Zustand seiner Ausgänge.
Positionierung im Bausteinplan
Ziehen Sie den Baustein Bedingter Sprung JC.. in den Bausteinplan und wählen Sie
im Fenster Eigenschaftsfeld, Register Parameter die gewünschte Bausteinnummer
zwischen 1 und 32.
Der Baustein Bedingter Sprung JC.. wird jetzt am Ende des Bausteinplanes dar-
gestellt.
Positionieren Sie den Baustein Bedingter Sprung JCxx im Bausteinplan vor dem(den)
Funktionsbaustein(en), der(die) übersprungen werden soll(en). Rufen Sie dazu das
Kontextmenü zum Baustein JC.. auf und verwenden Sie die Funktion Funk-
tionsbaustein verschieben.
In Verbindung mit dem Baustein Bedingter Sprung müssen Sie auch einen Baustein
Sprungmarke (LABEL:xx) im Bausteinplan positionieren.
