6. Funktionsbausteine
6.1 Herstellerbausteine
530
Weiteres
Wirkdiagramm
EN
T_
t ≦ t response max
BY
RY
E1
QV
QN
EC
A

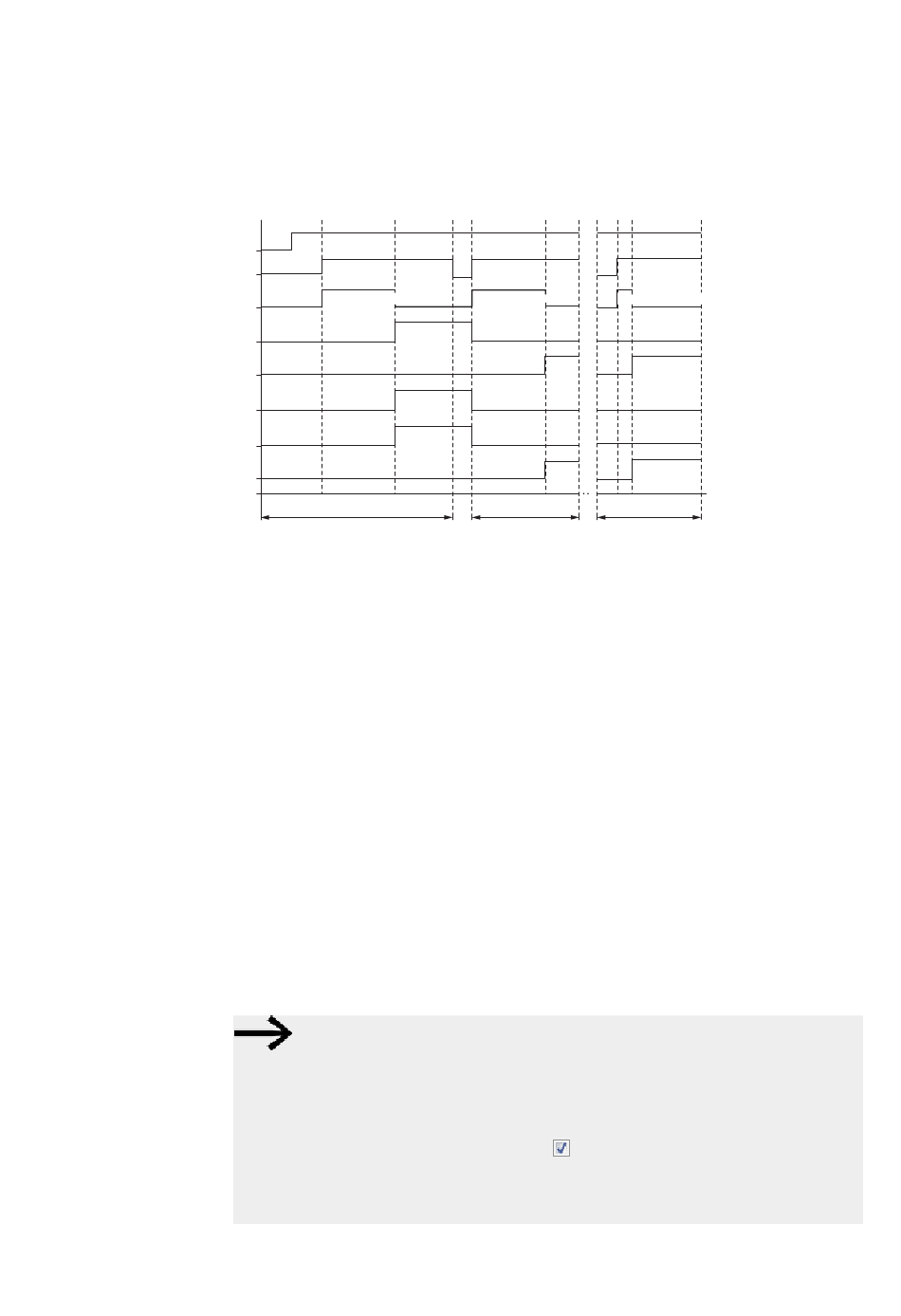

Abb. 241: Wirkdiagramm Frequenzzähler
EN: Aktiviert den Baustein
T_: Trigger-Eingang; bei steigender Flanke an T_ wird der Funktionscode an den Modbus TCP Server
sendet.
BY: Busy; warten auf die Server-Antwort und geht bei abgelaufener Zeit t
RY: Ready; die Anforderung wurde ausgeführt und der Modbus TCP Client hat eine Antwort erhalten.
RY=0, wenn EN=0
E1: Error; Server Rückweisung oder formaler Fehler
QV: Tatsächliche Anzahl von Elementen
QN: Nur bei FC23: Tatsächliche Anzahl von Elementen auf 2. Anforderung
EC: Wert Errorcode
Bereich A: Normalbetrieb, der Server antwortet innerhalb der vorgegebenen Zeit t
Bereich B: Fehlerfall, der Server antwortet nicht innerhalb der vorgegebenen Zeit t
weil Leitung gezogen.
Bereich C: Fehlerfall, der Server sendet Exception Code, oder falscher Port ausgewählt, etc.
Remanenz
Der Funktionsbaustein kennt keine remanenten Daten.
Beispiel FC23
Beachten Sie die 0-basierende Adressierung.
Entspricht der Beginn des Adressbereiches mit 0 nicht dem Adress-
bereich des Modbus Servers, da dieser ab Adresse 1 beginnt, muss ein
entsprechender Offset verwendet werden.
Die Startadresse ist dann um 1 niedriger zu setzen.
Alternativ dazu kann die Option
mit Häkchen aktiviert werden.
Die folgende Parametrierung des Funktionsbausteins MC bewirkt:
easyE4 02/24 MN050009DE Eaton.com
t > t response max t ≦ t response max
B C
Auto-Dekrement auf alle Adressen
in den Zustand 0.
response
response
; eventuell
response
