5. Programmierung am Gerät
5.6 Arbeiten mit Funktionsbausteinen
218

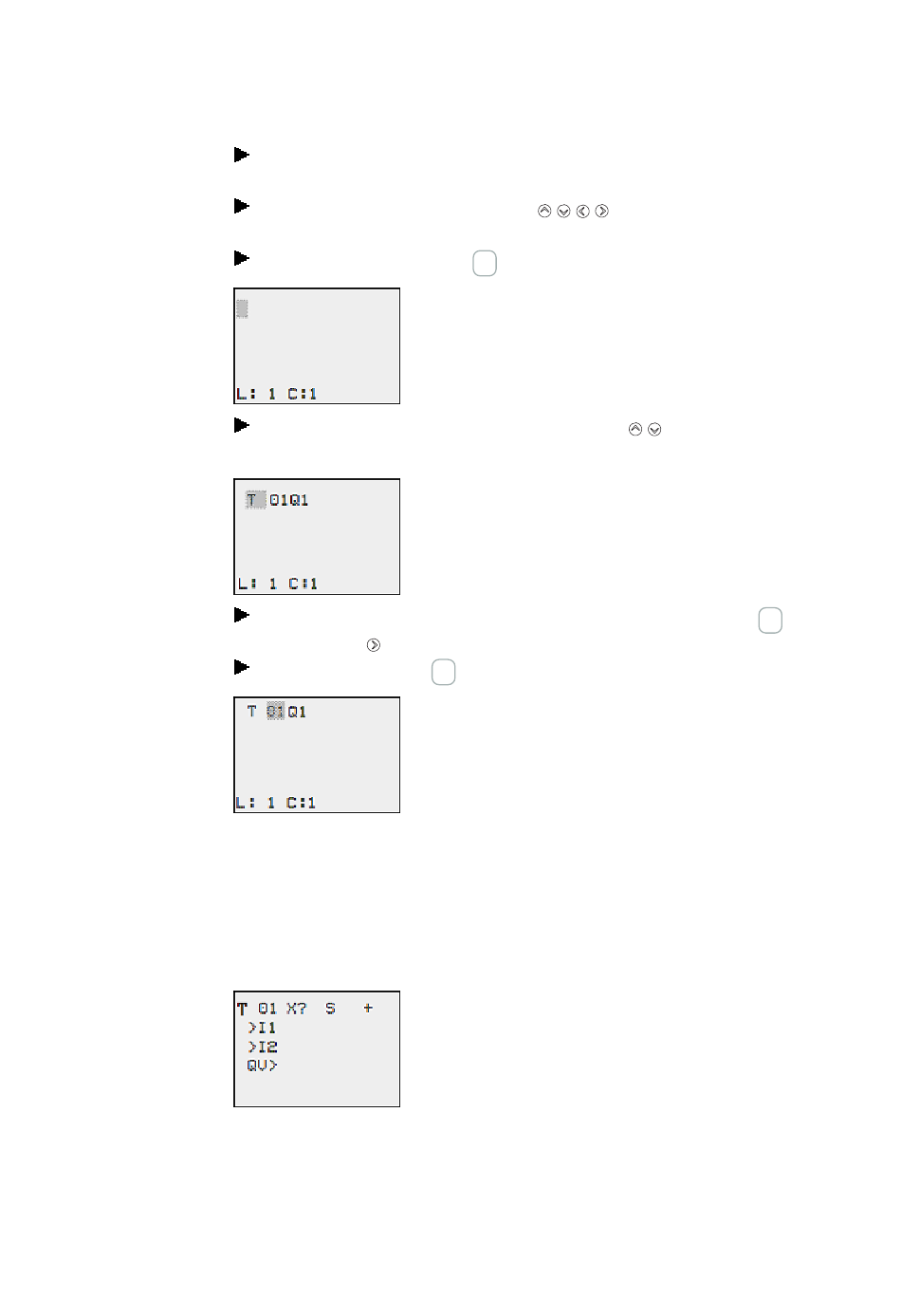

Wechseln Sie in die Schaltplananzeige
Hauptmenü -> PROGRAMME -> SCHALTPLAN.
Bewegen Sie mit den Cursor-Tasten
oder Spulenfeld.
Wechseln Sie mit der Taste OK in den Modus Eingeben.
Wählen Sie anschließend mit den Cursor-Tasten
tionsbaustein, z. B. Zeitrelais anhand der Kurzbezeichnung T.
Wechseln Sie bei blinkender Baustein-Kurzbezeichnung der Taste OK oder der
Cursor-Taste zur Bausteinnummer
Drücken Sie die Taste OK.
Die Anzeige wechselt in den Bausteineditor. Im Bausteineditor können Sie nor-
malerweise alle Parameter des Bausteins festlegen. Da Sie in diesem Fall über den
Schaltplan in den Bausteineditor gelangt sind, können Sie nur die Basisparameter
einstellen.
In der Abbildung links sehen Sie den Bausteineditor des Funktionsbausteins Zeitre-
lais.
Die Basisparameter können je nach Funktionsbaustein unterschiedlich sein. Alle Her-
stellerbausteine haben den Basisparameter +/-. Über das +/- Zeichen schalten Sie
die Parameteranzeige während der Betriebsart RUN ein oder aus und erlauben (+)
easyE4 02/24 MN050009DE Eaton.com
den Cursor auf ein Kontakt-
den gewünschten Funk-
