6. Funktionsbausteine
6.1 Herstellerbausteine
6.1.4.2 FT - PT1-Signalglättungsfilter
380
Allgemeines
easyE4 Basisgeräte stellen 32 PT1-Signalglättungsfilter-Bausteine
FT01...FT32 zur Verfügung.
Der Baustein glättet verrauschte Signale, zum Beispiel analoge Ein-
gangssignale. Er arbeitet wie ein Tiefpassfilter.
Wirkungsweise
Das zu glättende Signal wird über den Eingang I1 zugeführt. Der geglättete Aus-
gangswert wird an QV übergeben.
Mit EN=1 starten Sie den Funktionsbaustein. Mit EN=0 führen Sie ein Reset aus.
Dabei wird der Ausgang QV auf den Wert 0 gesetzt.
Über den Eingang TG lässt sich die Ausgleichszeit einstellen. Die Ausgleichszeit ist
der Zeitraum, über welchen die Glättung erfolgen soll. Die Ausgleichszeit sollte nicht
größer als nötig gewählt werden, da die Signale sonst stärker verzögert werden als
es der Glättungsbedarf erfordert. Die Verzögerung ist ein (unvermeidbarer Neben-
effekt der Signalglättung.
Über den Eingang KP geben Sie einen Proportionalverstärkungsfaktor vor. Mit die-
sem Faktor wird das Eingangssignal an I1 multipliziert. Der Wert <100> entspricht
einem Faktor KP von 1.
Am Ausgang QV steht der PT1-verzögerte Ausgangswert zur Verfügung.
Wird der Baustein beim Start des Gerätes oder nach einem Rücksetzen erstmalig auf-
gerufen, führt dazu, dass der Verzögerungswert mit dem Eingangswert initialisiert
wird (die PT1-Verzögerung beginnt nicht bei Null). Der Ausgangswert an QV ent-
spricht im ersten Abarbeitungszyklus also dem Eingangswert an I1.Damit wird das
PT1-Anlaufverhalten beschleunigt.

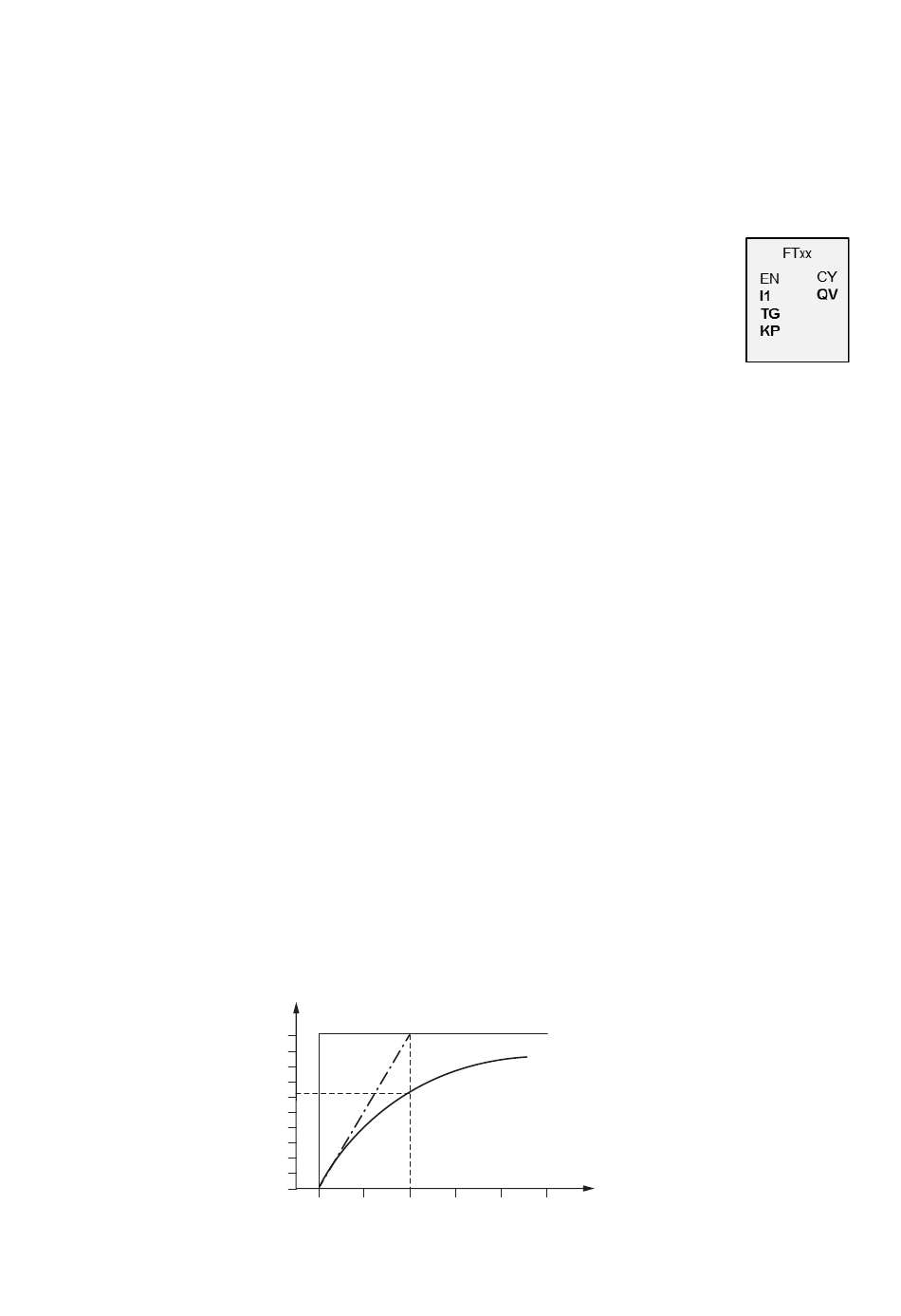

Sprungantwort des Bausteines
Die Sprungantwort des FT-PT1-Bausteines hat den Verlauf einer e-Funktion. Nach
der Zeit t = Tg beträgt der normierte Ausgangswert 0,63 QV/QVmax.
QV/QV
max
1.0
0.9
0.8
0.7
0.63
0.6
0.5
0.4
0.3
0.2
0.1
0
0 0.1
easyE4 02/24 MN050009DE Eaton.com
1 1.5 2 2.5 t/T
G
