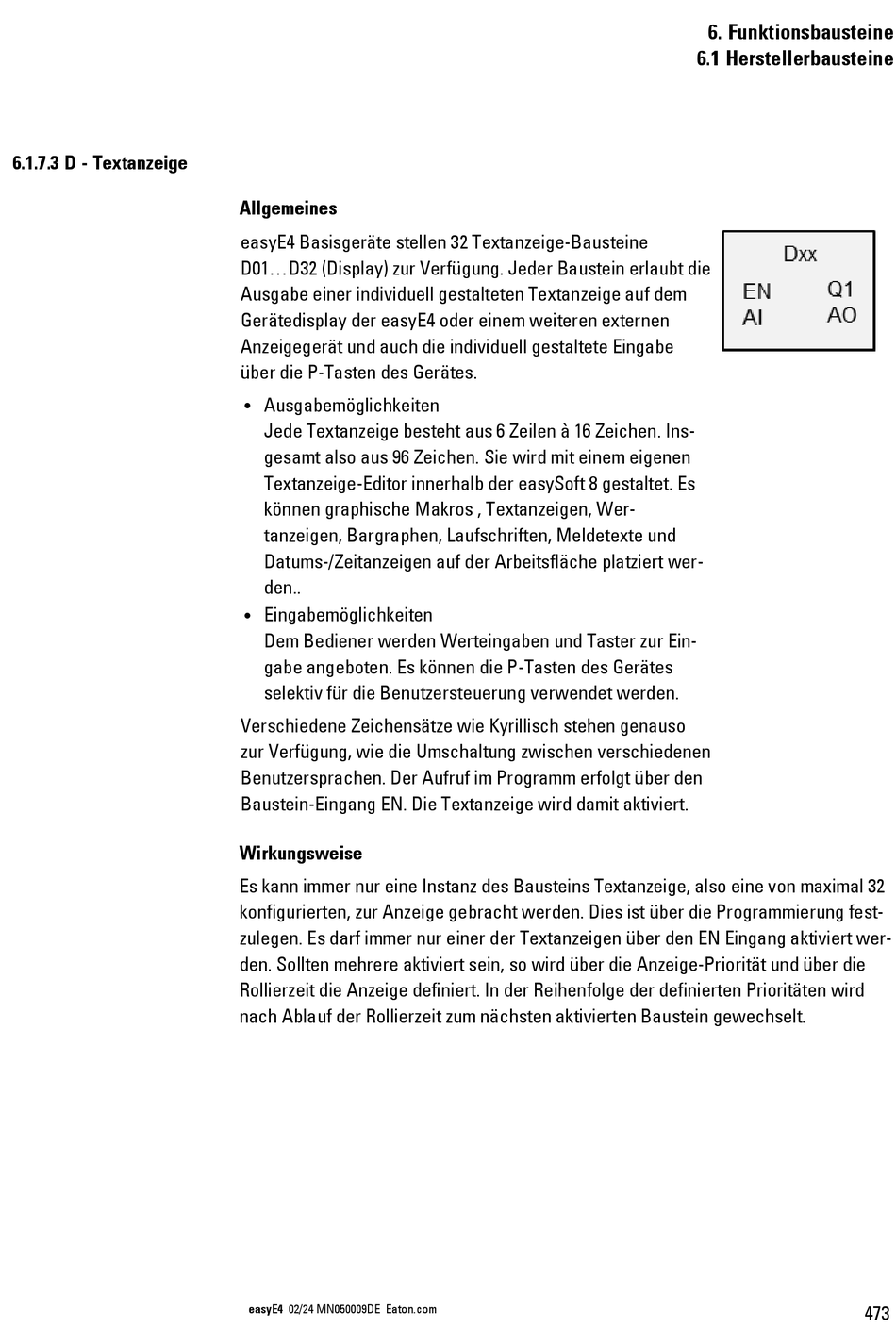

6.1.7.3 D - Textanzeige
Allgemeines
easyE4 Basisgeräte stellen 32 Textanzeige-Bausteine
D01...D32 (Display) zur Verfügung. Jeder Baustein erlaubt die
Ausgabe einer individuell gestalteten Textanzeige auf dem
Gerätedisplay der easyE4 oder einem weiteren externen
Anzeigegerät und auch die individuell gestaltete Eingabe
über die P-Tasten des Gerätes.
Ausgabemöglichkeiten
l
Jede Textanzeige besteht aus 6 Zeilen à 16 Zeichen. Ins-
gesamt also aus 96 Zeichen. Sie wird mit einem eigenen
Textanzeige-Editor innerhalb der easySoft 8 gestaltet. Es
können graphische Makros , Textanzeigen, Wer-
tanzeigen, Bargraphen, Laufschriften, Meldetexte und
Datums-/Zeitanzeigen auf der Arbeitsfläche platziert wer-
den..
Eingabemöglichkeiten
l
Dem Bediener werden Werteingaben und Taster zur Ein-
gabe angeboten. Es können die P-Tasten des Gerätes
selektiv für die Benutzersteuerung verwendet werden.
Verschiedene Zeichensätze wie Kyrillisch stehen genauso
zur Verfügung, wie die Umschaltung zwischen verschiedenen
Benutzersprachen. Der Aufruf im Programm erfolgt über den
Baustein-Eingang EN. Die Textanzeige wird damit aktiviert.
Wirkungsweise
Es kann immer nur eine Instanz des Bausteins Textanzeige, also eine von maximal 32
konfigurierten, zur Anzeige gebracht werden. Dies ist über die Programmierung fest-
zulegen. Es darf immer nur einer der Textanzeigen über den EN Eingang aktiviert wer-
den. Sollten mehrere aktiviert sein, so wird über die Anzeige-Priorität und über die
Rollierzeit die Anzeige definiert. In der Reihenfolge der definierten Prioritäten wird
nach Ablauf der Rollierzeit zum nächsten aktivierten Baustein gewechselt.
