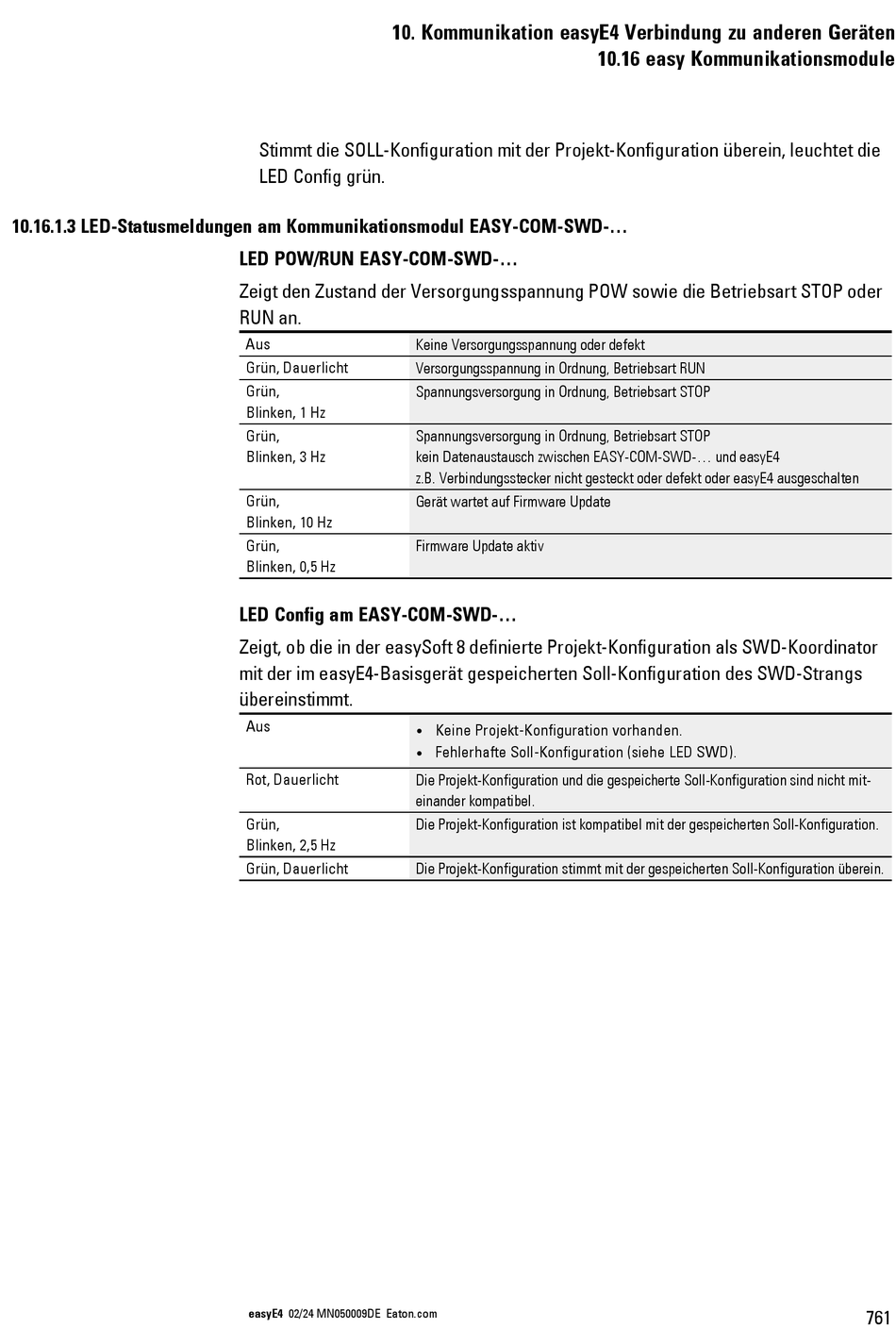

10.16.1.3 LED-Statusmeldungen am Kommunikationsmodul EASY-COM-SWD-...
10. Kommunikation easyE4 Verbindung zu anderen Geräten
Stimmt die SOLL-Konfiguration mit der Projekt-Konfiguration überein, leuchtet die
LED Config grün.
LED POW/RUN EASY-COM-SWD-...
Zeigt den Zustand der Versorgungsspannung POW sowie die Betriebsart STOP oder
RUN an.
Aus
Grün, Dauerlicht
Grün,
Blinken, 1 Hz
Grün,
Blinken, 3 Hz
Grün,
Blinken, 10 Hz
Grün,
Blinken, 0,5 Hz
LED Config am EASY-COM-SWD-...
Zeigt, ob die in der easySoft 8 definierte Projekt-Konfiguration als SWD-Koordinator
mit der im easyE4-Basisgerät gespeicherten Soll-Konfiguration des SWD-Strangs
übereinstimmt.
Aus
Rot, Dauerlicht
Grün,
Blinken, 2,5 Hz
Grün, Dauerlicht
easyE4 02/24 MN050009DE Eaton.com
Keine Versorgungsspannung oder defekt
Versorgungsspannung in Ordnung, Betriebsart RUN
Spannungsversorgung in Ordnung, Betriebsart STOP
Spannungsversorgung in Ordnung, Betriebsart STOP
kein Datenaustausch zwischen EASY-COM-SWD-... und easyE4
z.B. Verbindungsstecker nicht gesteckt oder defekt oder easyE4 ausgeschalten
Gerät wartet auf Firmware Update
Firmware Update aktiv
Keine Projekt-Konfiguration vorhanden.
l
Fehlerhafte Soll-Konfiguration (siehe LED SWD).
l
Die Projekt-Konfiguration und die gespeicherte Soll-Konfiguration sind nicht mit-
einander kompatibel.
Die Projekt-Konfiguration ist kompatibel mit der gespeicherten Soll-Konfiguration.
Die Projekt-Konfiguration stimmt mit der gespeicherten Soll-Konfiguration überein.
