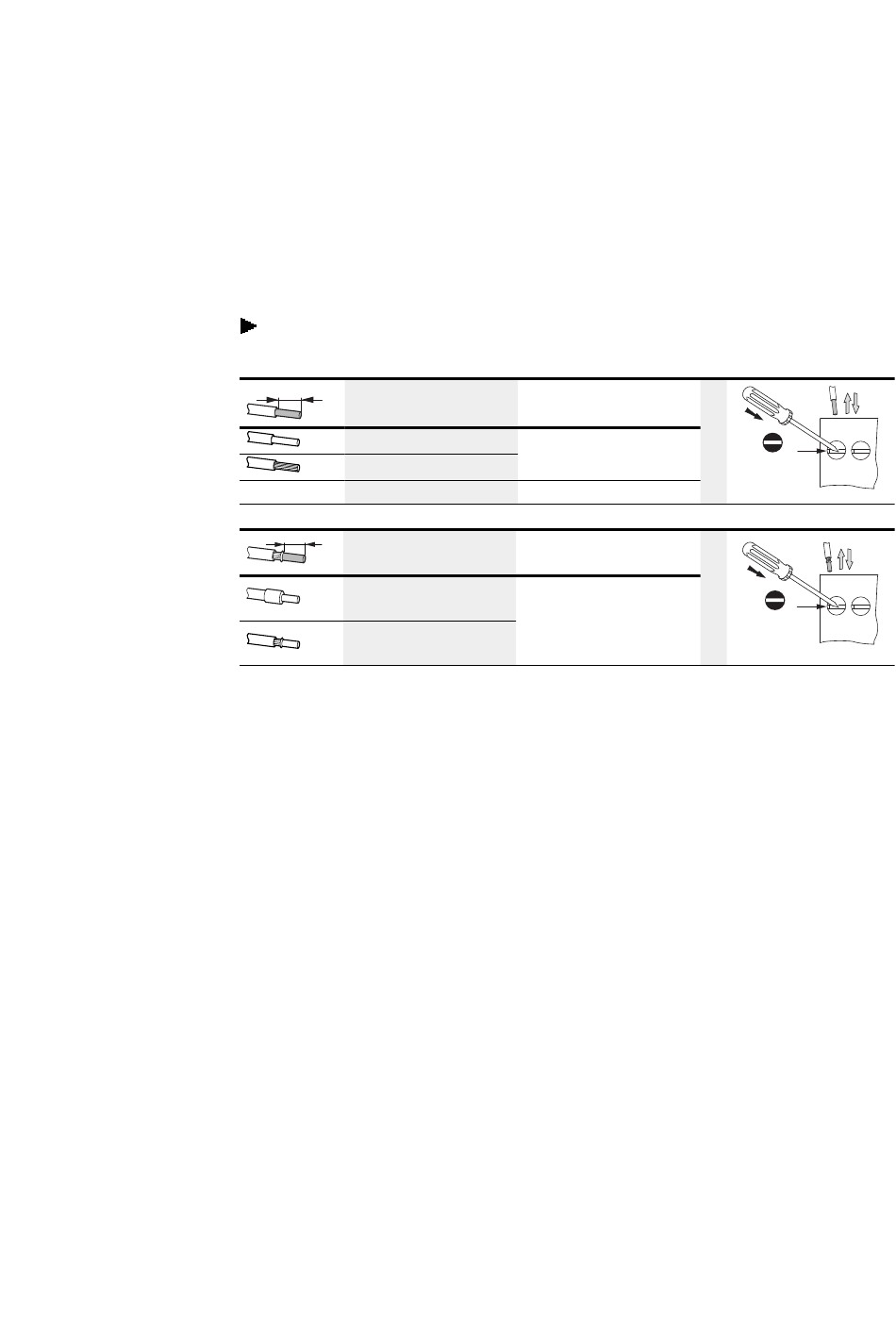

2.4.2 Anschlusstechnik Push-In
Die Geräte EASY-E4-...-12...C1P, EASY-E4-...-12...CX1P und EASY-E4-...-...E1P sowie
EASY-COM-...-.1P sind für den Anschluss mit Push-In-Klemmen ausgelegt.
Die Abisolierlänge der einzelnen Leiter bzw. die Länge der Aderendhülse an den ein-
zelnen Leiter für diesen Anschluss beträgt 8 mm (0.31").
Drücken Sie die einzelnen Leiter direkt in die Push-In-Klemme ein, bis diese ein-
rastet, ggf. unterstützen Sie mit dem Schlitz-Schraubendreher
8 mm (0.31")
eindrähtig
feindrähtig
Leiterquerschnitt AWG
8 mm (0.31")
eindrähtig mit Ade-
rendhülse
feindrähtig mit Ade-
rendhülse
easyE4 02/24 MN050009DE Eaton.com
Anschlussquerschnitte
in mm²
0,2 bis 2,5
min 24 - max 14
Anschlussquerschnitte
in mm²
0,25 bis 1,5
2. Installation
2.4 Anschlussklemmen
0.4 x 2.5 mm
0.4 x 2.5 mm
