6. Funktionsbausteine
6.1 Herstellerbausteine
398
Fahren bei vorgegebener Tippfrequenz »PF« (definierte Maximalfrequenz)
Einschaltdauer TP > 0.5 Sekunden
Bei dieser Betriebsart steuern Sie die Fahrstrecke per Hand indem Sie den Zustand
am Baustein-Eingang TP für eine Dauer > 0.5 Sekunden auf "1" halten.
Schalten Sie den TP-Eingang für eine Zeitdauer > 0.5 Sekunden in den Zustand
1.
Der Motor setzt sich für die Dauer von 0,5 s mit der Startfrequenz FS in Bewegung
und wird dann auf die Tippfrequenz PF beschleunigt und zwar mit der Fre-
quenzänderung RF.
Beenden Sie den Tippbefehl mit TP = 0.
Schrittanzahl im Tippbetrieb P1 erreicht
Ist nach Beenden der Bremsphase die Schrittanzahl P1 erreicht, schaltet der Gerä-
teausgang Q1/2 ab.
EN
PF
FS
QF
> 0.5 s
TP
AC
Q1/2
B

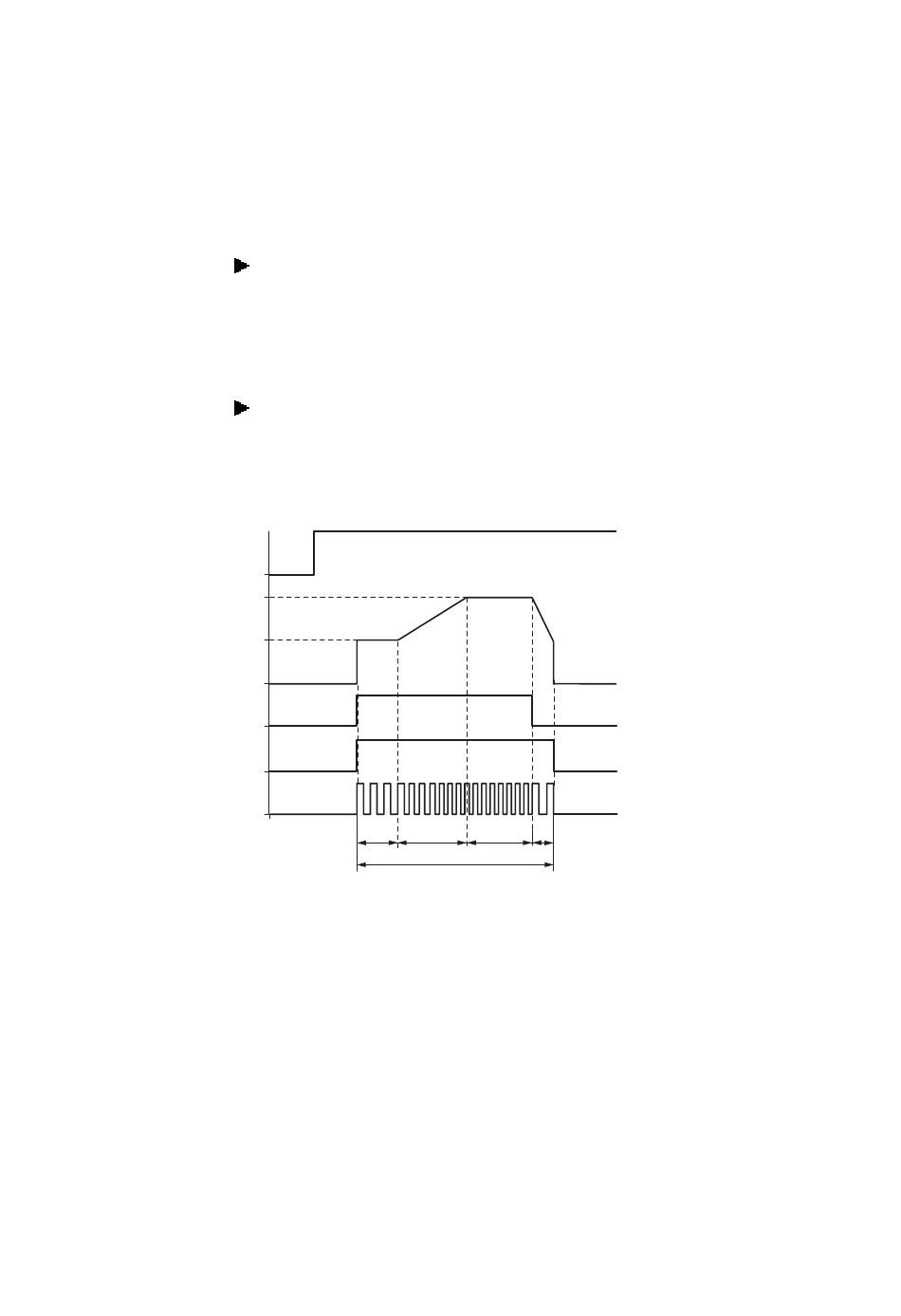

Abb. 200: Wirkdiagramm Tippbetrieb mit vorgegebener Tippfrequenz, P1 nach Bremsphase erreicht
PF: Tippfrequenz
FS: Startfrequenz
QF: Aktuell ausgegebene Frequenz
TP: Tippbefehl
AC: Fahrauftrag aktiv
A: Komplette Fahrstrecke bei aktiver TP-Einschaltdauer für mehr als 0.5 sec.
B: Für die Dauer der ersten 0.5 sec. wird die Fahrstrecke mit der vorgegebener Startfrequenz FS zurück-
gelegt.
C: Anschließend erfolgt die Hochlaufphase mit RF bis zur Tippfrequenz.
D: Es wird mit Tippfrequenz PF weiterbewegt.
E: Bremsphase wird durch Tippbefehl TP = 0 eingeleitet und die Frequenz der Impulsfolge mit BF auf
Startfrequenz verringert.
easyE4 02/24 MN050009DE Eaton.com
C D E
A
