6.1.3.5 LS - Wertskalierung

easyE4 Basisgeräte stellen 32 Bausteine Wertskalierung

LS01...LS32 zur Verfügung.

Der Funktionsbaustein ermöglicht es, Werte von einem Wer-

tebereich in einen anderen Wertebereich zu über-

tragen.Entsprechend eines von Ihnen vorgegebenen

mathematischen Zusammenhanges skaliert der Funk-

tionsbaustein Werte am Eingang LS..I1 und gibt sie dann ver-

kleinert oder vergrößert am Ausgang LS..QV aus. Der

mathematische Zusammenhang wird durch eine Gerade

bestimmt, die durch die beiden Koordinatenpaare X1, Y1 und

X2, Y2 definiert ist (siehe unten „Der mathematische Zusam-

menhang lautet:").

Eine typische Anwendung ist das Umwandeln von Werten,

beispielsweise von 0...20 mA in 4...20 mA.

Wirkungsweise

Mit "EN = 1" starten Sie den Funktionsbaustein.

Mit "EN = 0" führen Sie ein Reset aus, dabei wird der Ausgang QV auf den Wert 0

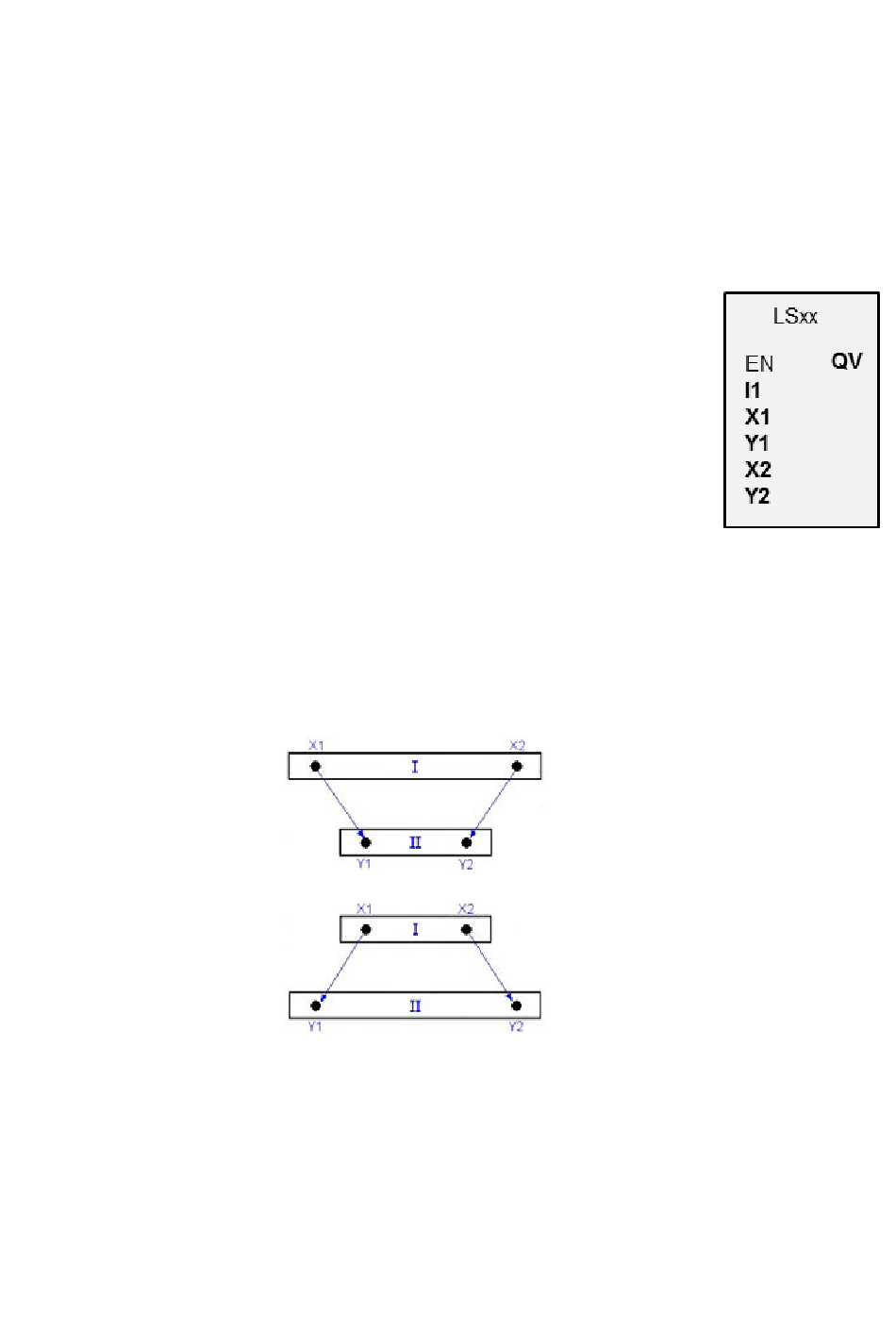

Abb. 184: Abbildung: Skalierung der Eingangswerte - verkleinern

Abb. 185: Skalierung der Eingangswerte - vergrößern

easyE4 02/24 MN050009DE Eaton.com

6. Funktionsbausteine

6.1 Herstellerbausteine

Quellbereich
