6. Funktionsbausteine
6.1 Herstellerbausteine

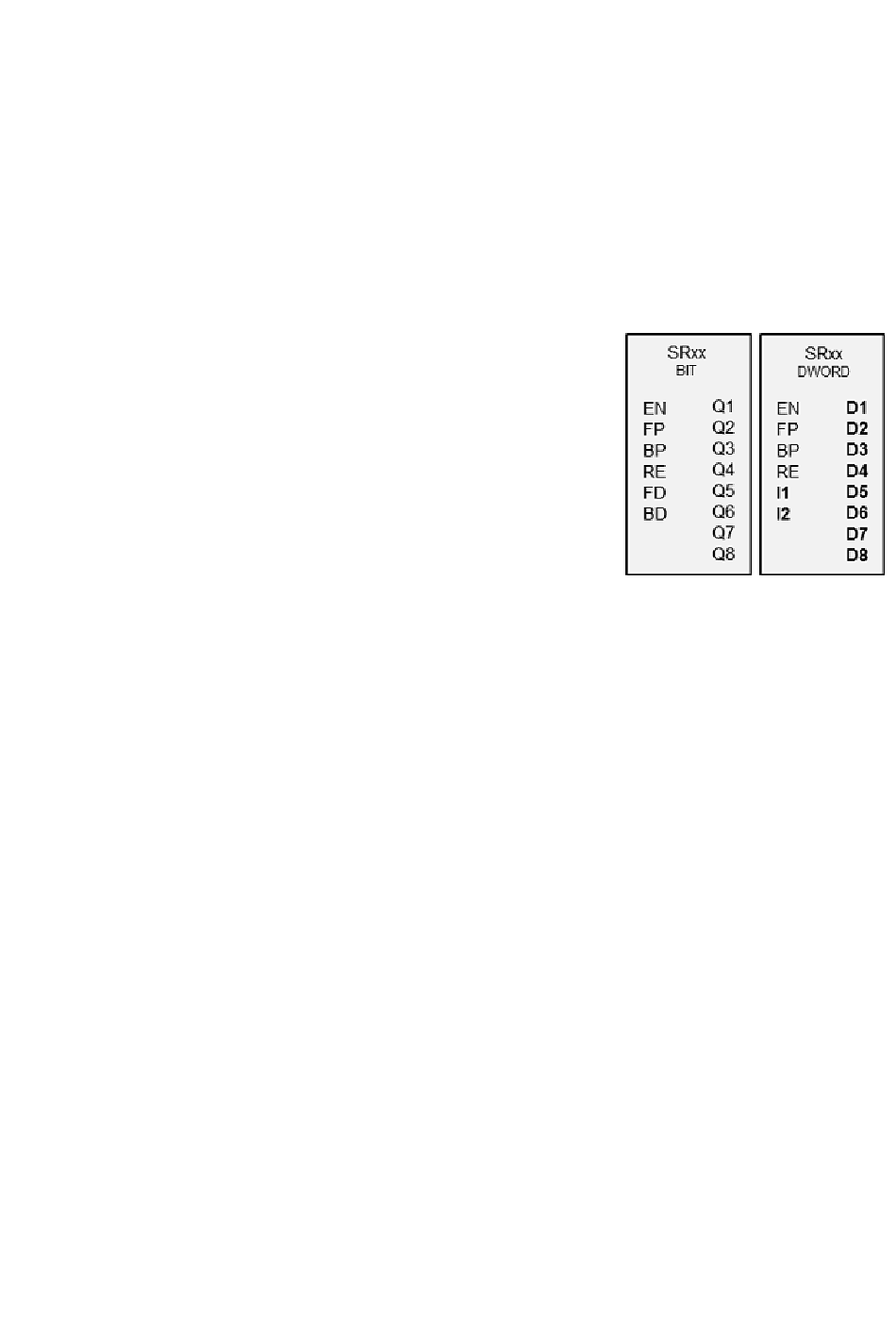

6.1.5.6 SR - Schieberegister
Allgemeines
easyE4 Basisgeräte stellen 32 Bausteine Schie-
beregister SR01...SR32 zur Verfügung.
Mit dem Baustein können Sie mit jedem Tak-
timpuls Bits oder Doppelworte um eine Position
verschieben. Die Betriebsart BIT oder DWORD
können Sie mit einem Parameter festlegen. Die
Schieberichtung bestimmen Sie durch Ansteue-
rung einer der Baustein-Eingänge FP (Forward
Pulse) oder BP (Backward Pulse). Die Werte, die
ins Schieberegister übernommen werden sollen,
befinden sich je nach Schieberichtung und
Betriebsart an unterschiedlichen Eingängen.
Das Schieberegister ist linear aufgebaut. Wird
beispielsweise bei einer Bit Operation mit einem
Taktimpuls an einem Ende des Registers ein
Wert eingefügt, dann wird am anderen Ende ein
Wert heraus geschoben.
