6. Funktionsbausteine
6.1 Herstellerbausteine
484
Arbeiten im Textanzeige-Editor
Um ein Anzeige- oder Eingabeelement zu platzieren, gehen Sie folgendermaßen vor:
Wählen Sie im Katalog das gewünschte Anzeige- oder Eingabeelement aus,
z.B.Statischer Text.
Ziehen Sie es mit gedrückter linker Maus auf die Arbeitsfläche und lassen es an
der gewünschten Zeile los.
Positionieren Sie die Maus auf den Marker der Elementanwahl und ziehen Sie
die Elementanwahl auf die notwendige Größe um den Anzeige- oder Ein-
gabeelement anzuzeigen.
Geben Sie im Register die Parameter ein; z.B. inRegister Statischer Text
(01)/Feld Text<Beispieltext>.

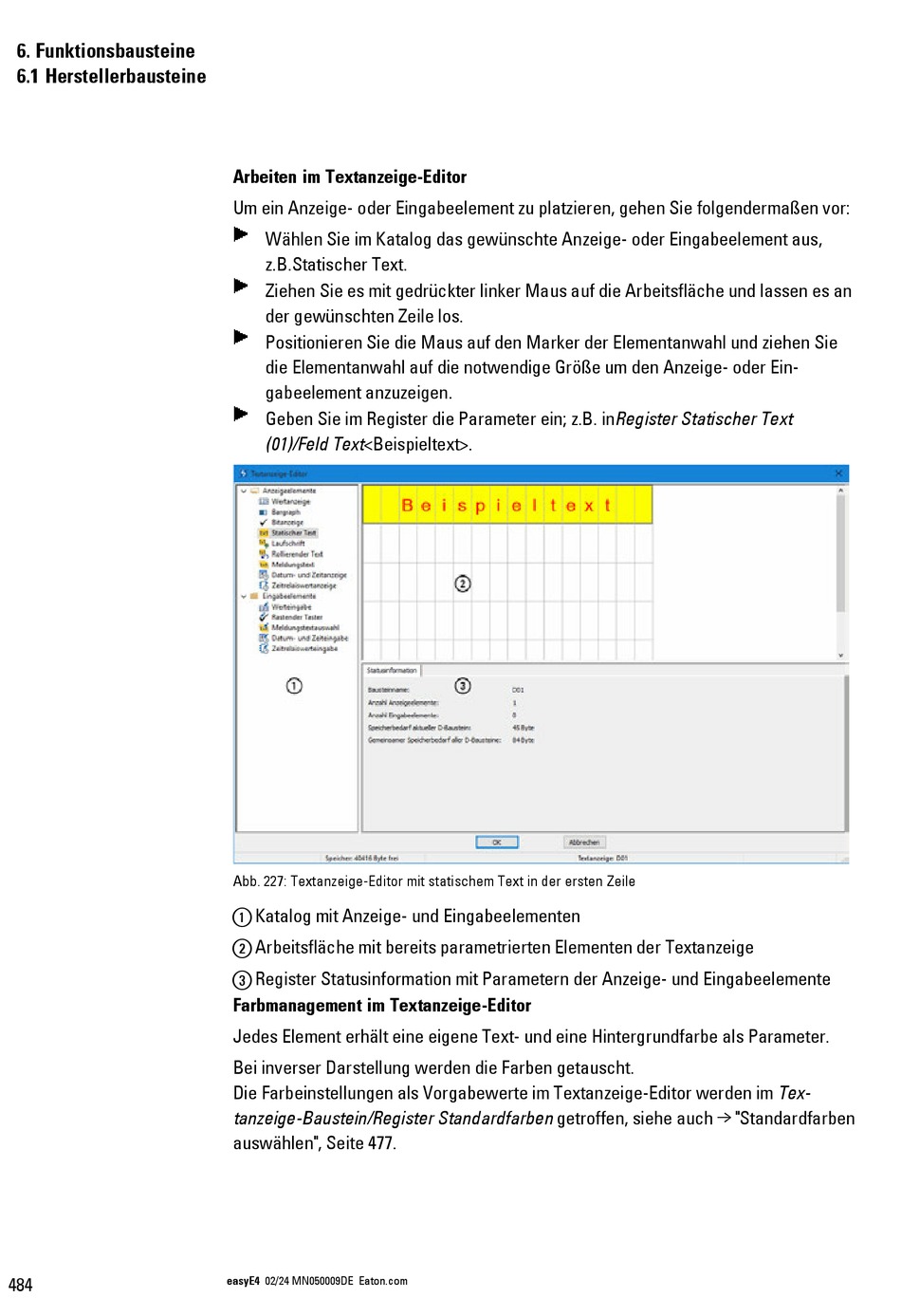

Abb. 227: Textanzeige-Editor mit statischem Text in der ersten Zeile
a Katalog mit Anzeige- und Eingabeelementen
b Arbeitsfläche mit bereits parametrierten Elementen der Textanzeige
c Register Statusinformation mit Parametern der Anzeige- und Eingabeelemente
Farbmanagement im Textanzeige-Editor
Jedes Element erhält eine eigene Text- und eine Hintergrundfarbe als Parameter.
Bei inverser Darstellung werden die Farben getauscht.
Die Farbeinstellungen als Vorgabewerte im Textanzeige-Editor werden im Tex-
tanzeige-Baustein/Register Standardfarben getroffen, siehe auch → "Standardfarben
auswählen", Seite 477.
