Abb. 145: Wirkdiagramm Zeitrelais ansprechverzögert (mit/ohne Zufallsschalten)
Bereich D: Die Stopp-Spule ist nach Ablauf der Zeit unwirksam.
Bereich E: Die Reset-Spule setzt das Relais und den Kontakt zurück.
Bereich F: Nach Aktivierung der Reset-Spule wird der Schaltkontakt ausgeschaltet und der interne
Zeitzähler zurückgesetzt. Das Funktionsrelais erwartet einen neuen Triggerimpuls.
Wirkungsweise bei Betriebsart Zeitrelais, rückfallverzögert mit und ohne Zufalls-
schalten
Zufallschalten, mit und ohne Retriggerung
Der Kontakt der Zeitrelais schaltet zufällig innerhalb des Sollwertbereiches.
Retriggerung
Läuft die Zeit und die Triggerspule wird erneut an- und abgesteuert, wird der Istwert
auf Null gesetzt. Die Zeit ab dem Sollwert läuft wieder komplett ab.
1
2
3
4
t t + t = t
s 1 2 s
A B

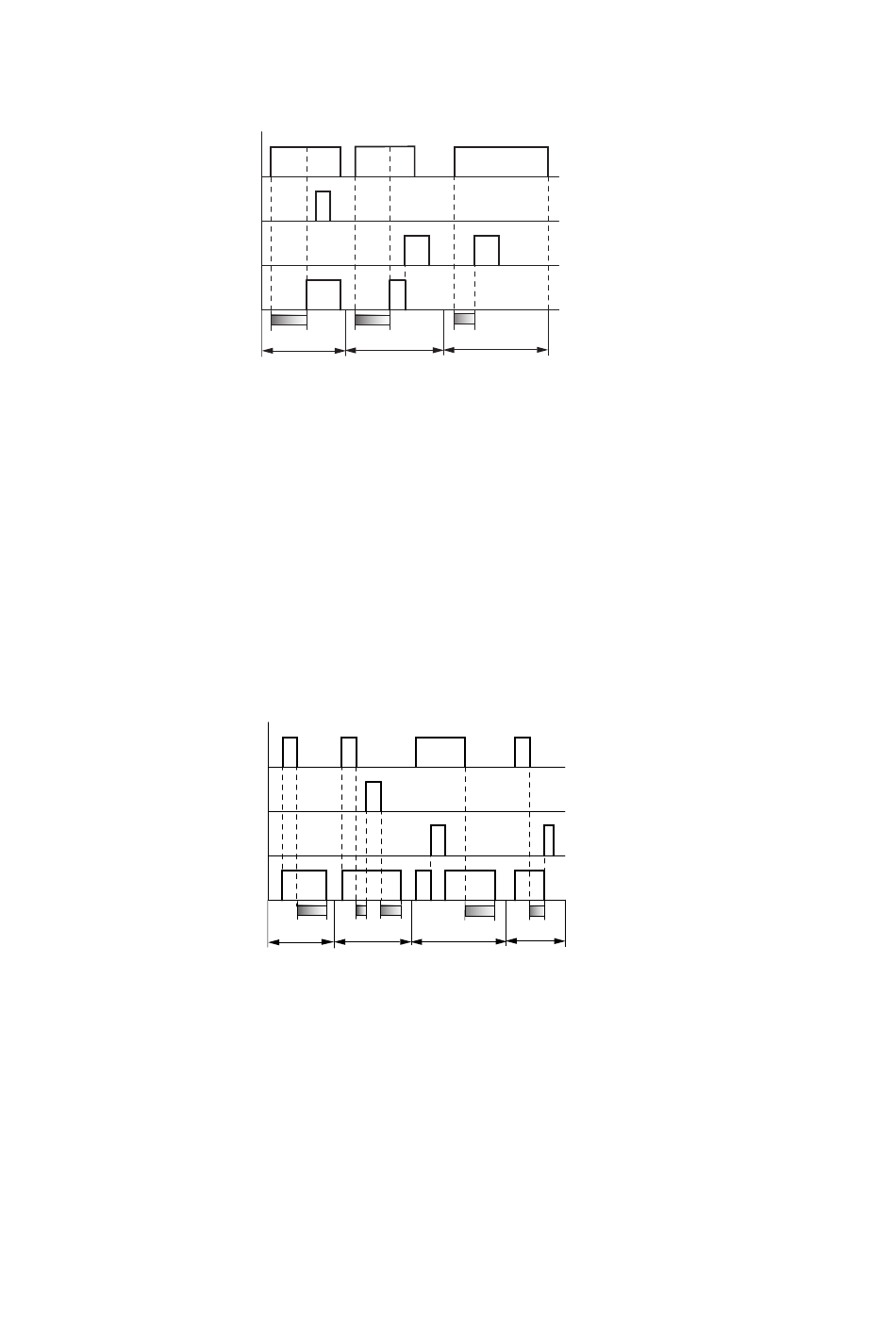

Abb. 146: Wirkdiagramm Zeitrelais rückfallverzögert (mit/ohne Zufallsschalten, mit/ohne Retriggerung)
1: Trigger-Spule T..EN
2: Stopp-Spule T..ST
3: Reset-Spule T..RE
4: Schaltkontakt (Schließer) T..Q1
ts: Sollzeit.
Bereich A: Nach dem Abschalten der Trigger-Spule läuft die Zeit ab.
Bereich B: Die Stoppspule hält den Ablauf der Zeit an.
Bereich C: Die Reset-Spule setzt das Relais und den Kontakt. zurück.
Wenn die Reset-Spule abfällt, arbeitet das Relais normal weiter.
Bereich D: Die Reset-Spule setzt das Relais und den Kontakt während des Ablaufs der Zeit zurück.
