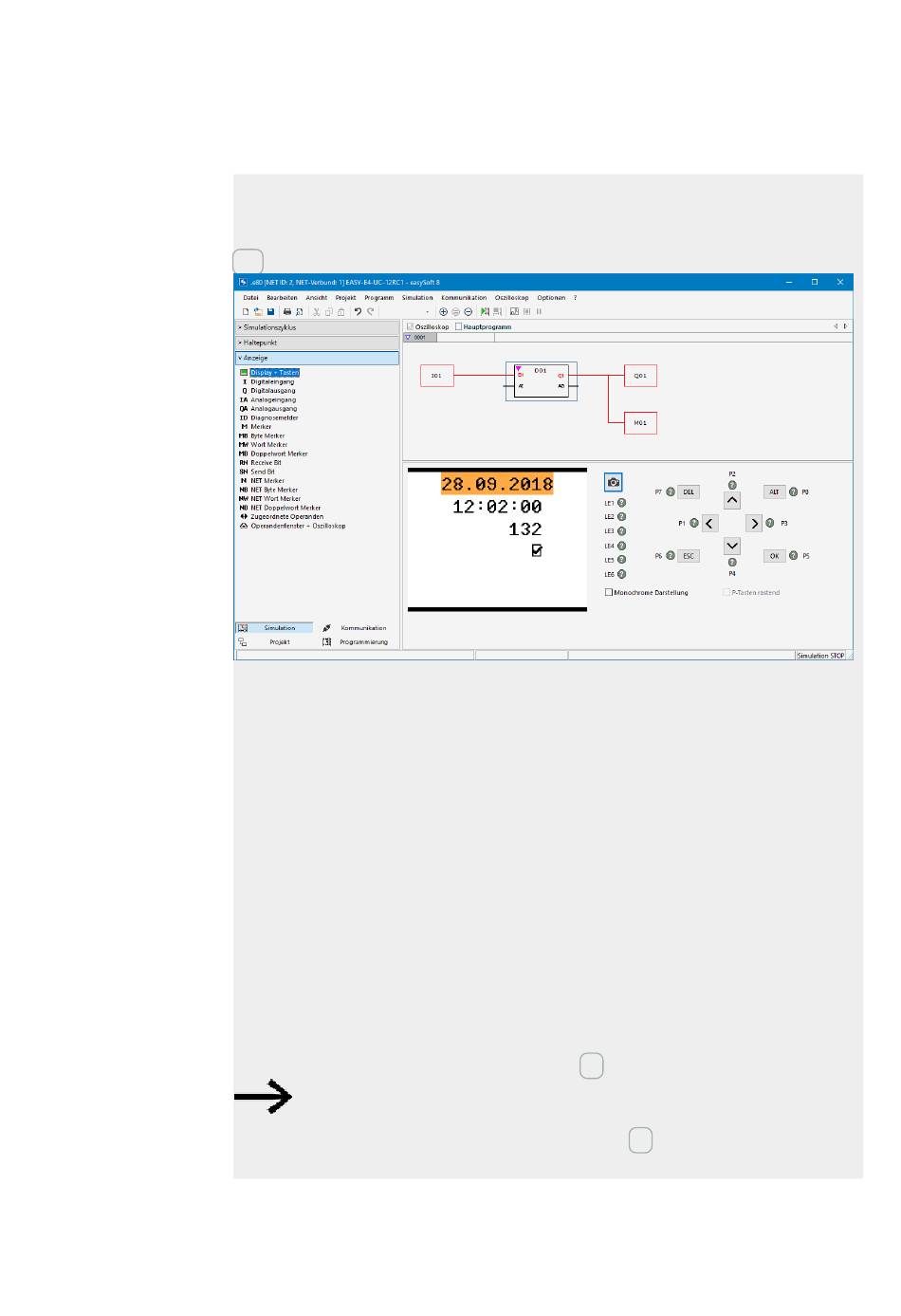

Beispiel: Eingabe von Daten über Textbaustein D am Display
Wird das easyE4 mit Display über den Textbaustein verwendet und sind bei der Para-
metrierung die Cursor-Tasten aktiviert, so können die Eingaben mit Hilfe der Tasten
durchgeführt werden. Dazu wird in den Eingabemodus über das Betätigen der Taste
ALT geschaltet. Dieser Vorgang kann auch mit der easySoft 8 simuliert werden.
Dann erscheinen die Eingabefelder invers oder farbig gekennzeichnet.
Die Anwahl und Eingabe erfolgt über die Pfeiltasten. Die aktive Cursor-Position blinkt.
UP: Der Zahlenwert der aktuellen Cursor-Position wird erhöht
DOWN: Der Zahlenwert der aktuellen Cursor-Position wird erniedrigt
RIGHT: Die nächst kleinere Dezimalstelle wird angewählt oder der rechts oder unter-
halb liegende Eingabewert
LEFT: Die nächstgrößere Dezimalstelle wird angewählt oder der links oberhalb lie-
gende Eingabewert
Im obigen Beispiel sind drei Eingabewerte auf der Seite: Werteingabe, Rastende
Taste, Meldetextauswahl
Die Werteingabe [Wert derzeit 132] besteht aus drei Dezimalstellen, bei der jede Dezi-
malstelle einzeln eingegeben wird. Die rastende Taste [die Checkbox mit dem Haken]
ist gedrückt.
Bestätigung eines neuen Wertes mit der Taste OK. Die Eingabe ist abgeschlossen.
Das Speichern der eingegebenen Werte erfolgt seitenweise.
Enthält die Textanzeige mehrere Eingabeelemente, welche auf dieselbe
Verknüpfungsvariable einwirken, wird mit OK der Verknüpfungsvariablen
der Wert des Eingabeelementes mit dem höchsten Indizes zugewiesen.
