6. Funktionsbausteine
6.1 Herstellerbausteine
278
1
2
3
4
+ t = t
t t
t
1 2 s 1
s
E F

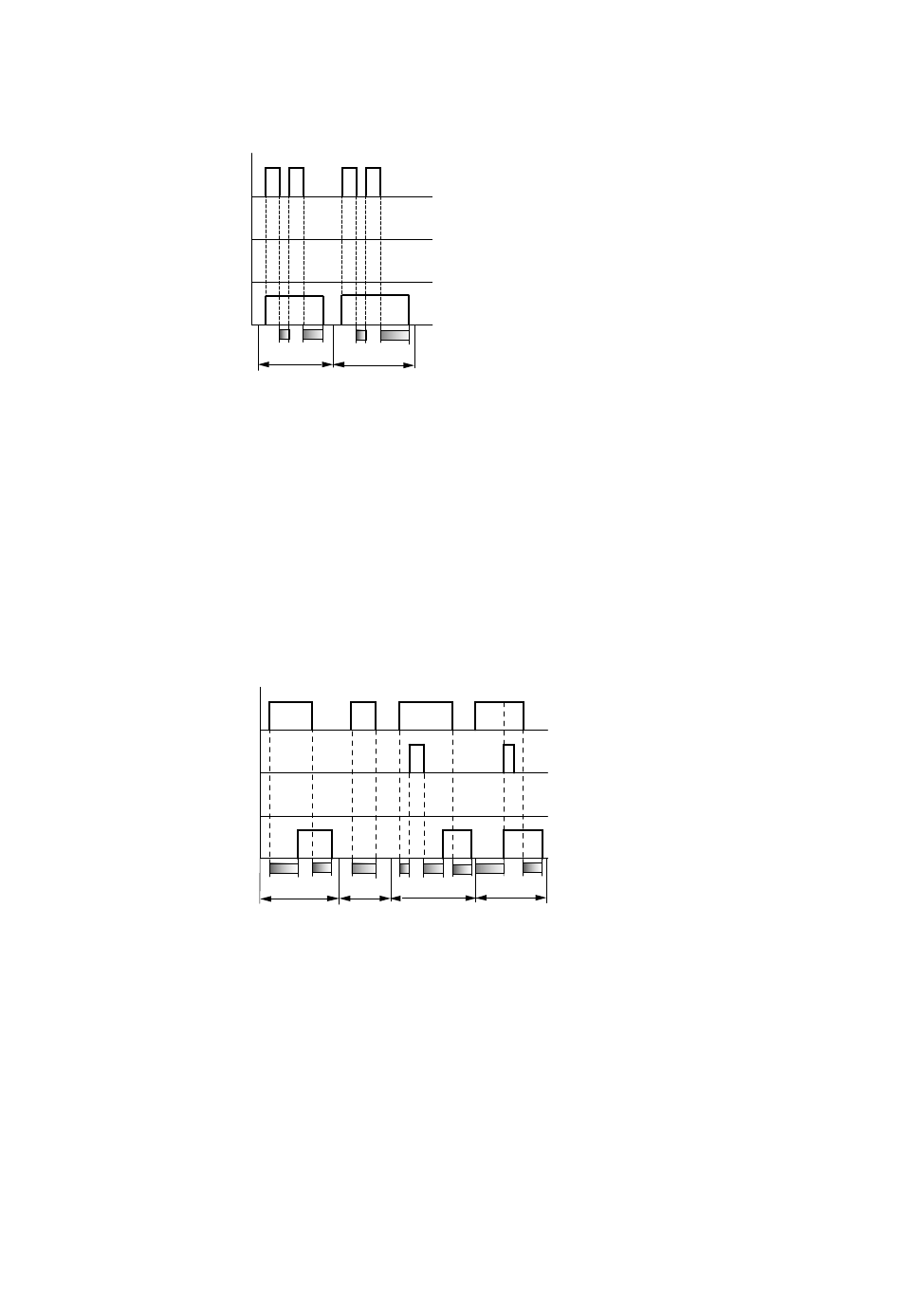

Abb. 147: Wirkdiagramm Zeitrelais rückfallverzögert (mit/ohne Zufallsschalten, mit/ohne Retriggerung)
Bereich E: Die Trigger-Spule fällt zweimal ab.
Die Sollzeit ts setzt sich aus t1 plus t2 zusammen (Schaltfunktion nicht retriggerbar).
Bereich F: Die Trigger-Spule fällt zweimal ab. Die Istzeit t1 wird gelöscht und die Sollzeit ts läuft kom-
plett ab (Schaltfunktion retriggerbar).
Wirkungsweise bei Betriebsart Zeitrelais, ansprech- und rückfallverzögert mit und
ohne Zufallsschalten
Zeitwert I1: Ansprech-Verzögerungszeit
Zeitwert I2: Rückfall-Verzögerungszeit
Zufallschalten
Der Kontakt des Zeitrelais schaltet zufällig innerhalb der Sollwertbereiche.
1
2
3
4
t t t
s1 s2
B
A
Abb. 148: Wirkdiagramm Zeitrelais, ansprech- und rückfallverzögert
1: Trigger-Spule T..EN
2: Stopp-Spule T..ST
3: Reset-Spule T..RE
4: Schaltkontakt (Schließer) T..Q1
ts1: Ansprechzeit
ts2: Rückfallzeit
Bereich A: Das Relais arbeitet die beiden Zeiten ohne Unterbrechung ab.
Bereich B: Die Trigger-Spule fällt vor dem Erreichen der Ansprechverzögerung ab.
Bereich C: Die Stopp-Spule hält den Ablauf der Ansprechverzögerung an.
Bereich D: Die Stopp-Spule hat in diesem Bereich keine Wirkung.
easyE4 02/24 MN050009DE Eaton.com
+ t = t
t t t t
1 2 s1 s2 s1 s2
C D
