8. easyE4 intern
8.7 Zeitverhalten der easyE4-Geräte
8.7.2 Zeitverhalten der Basisgeräte
8.7.2.1 Verzögerungszeit bei Betrieb mit DC-Spannungsversorgung
662
Verzögerungszeit bei aktivierter I-Entprellung
Bei aktivierter I-Entprellung beträgt die Verzögerungszeit für Gleich-
spannungssignale 20 ms.
1
S1
0
1
I1
0
A
B B

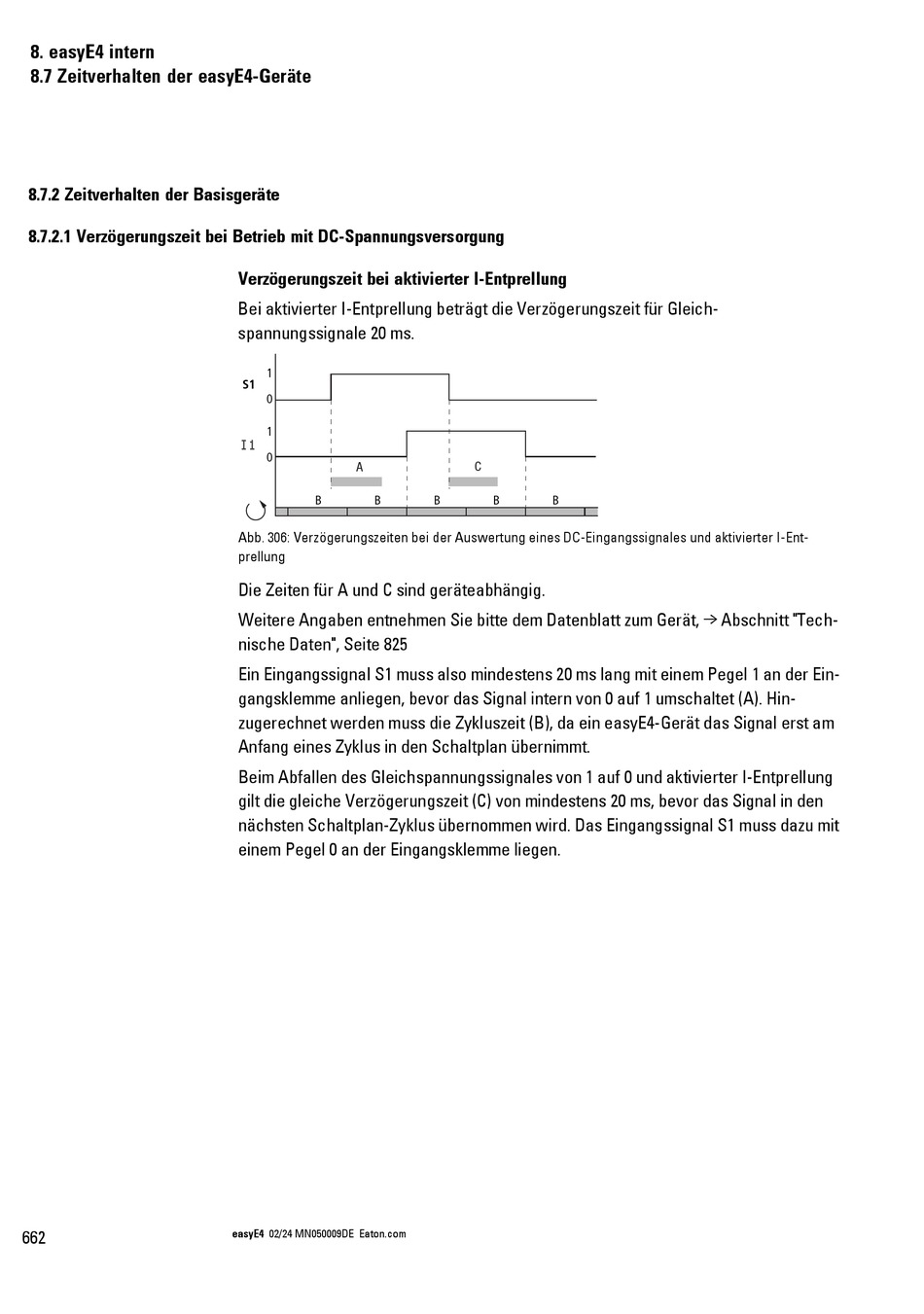

Abb. 306: Verzögerungszeiten bei der Auswertung eines DC-Eingangssignales und aktivierter I-Ent-
prellung
Die Zeiten für A und C sind geräteabhängig.
Weitere Angaben entnehmen Sie bitte dem Datenblatt zum Gerät, → Abschnitt "Tech-
nische Daten", Seite 825
Ein Eingangssignal S1 muss also mindestens 20 ms lang mit einem Pegel 1 an der Ein-
gangsklemme anliegen, bevor das Signal intern von 0 auf 1 umschaltet (A). Hin-
zugerechnet werden muss die Zykluszeit (B), da ein easyE4-Gerät das Signal erst am
Anfang eines Zyklus in den Schaltplan übernimmt.
Beim Abfallen des Gleichspannungssignales von 1 auf 0 und aktivierter I-Entprellung
gilt die gleiche Verzögerungszeit (C) von mindestens 20 ms, bevor das Signal in den
nächsten Schaltplan-Zyklus übernommen wird. Das Eingangssignal S1 muss dazu mit
einem Pegel 0 an der Eingangsklemme liegen.
easyE4 02/24 MN050009DE Eaton.com
C
B B B
