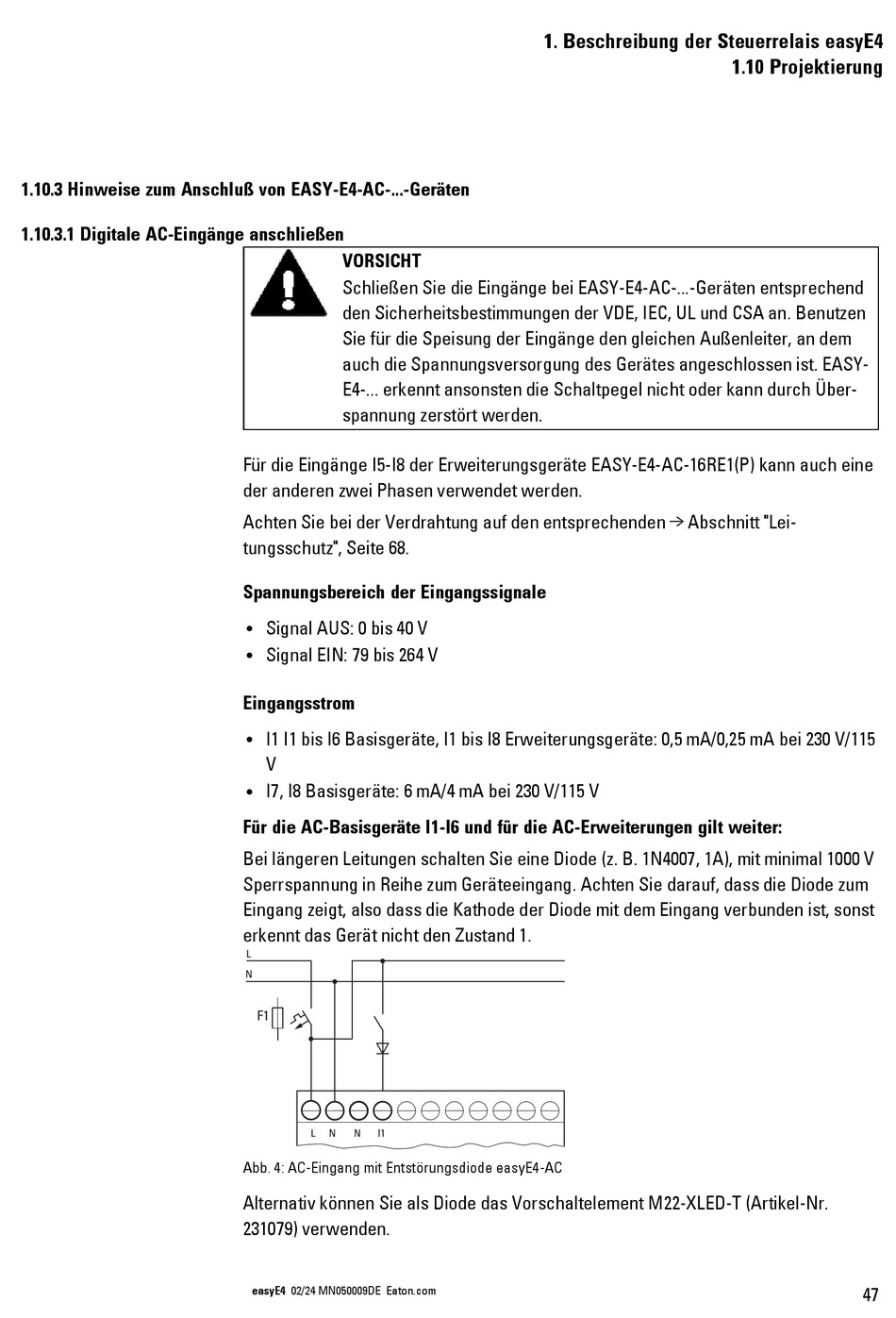

1.10.3 Hinweise zum Anschluß von EASY-E4-AC-...-Geräten

1.10.3.1 Digitale AC-Eingänge anschließen

Schließen Sie die Eingänge bei EASY-E4-AC-...-Geräten entsprechend

den Sicherheitsbestimmungen der VDE, IEC, UL und CSA an. Benutzen

Sie für die Speisung der Eingänge den gleichen Außenleiter, an dem

auch die Spannungsversorgung des Gerätes angeschlossen ist. EASY-

E4-... erkennt ansonsten die Schaltpegel nicht oder kann durch Über-

spannung zerstört werden.

Für die Eingänge I5-I8 der Erweiterungsgeräte EASY-E4-AC-16RE1(P) kann auch eine

der anderen zwei Phasen verwendet werden.

Achten Sie bei der Verdrahtung auf den entsprechenden → Abschnitt "Lei-

tungsschutz", Seite 68.

Spannungsbereich der Eingangssignale

Signal AUS: 0 bis 40 V

Signal EIN: 79 bis 264 V

Eingangsstrom

I1 I1 bis I6 Basisgeräte, I1 bis I8 Erweiterungsgeräte: 0,5 mA/0,25 mA bei 230 V/115

I7, I8 Basisgeräte: 6 mA/4 mA bei 230 V/115 V

Für die AC-Basisgeräte I1-I6 und für die AC-Erweiterungen gilt weiter:

Bei längeren Leitungen schalten Sie eine Diode (z. B. 1N4007, 1A), mit minimal 1000 V

Sperrspannung in Reihe zum Geräteeingang. Achten Sie darauf, dass die Diode zum

Eingang zeigt, also dass die Kathode der Diode mit dem Eingang verbunden ist, sonst

erkennt das Gerät nicht den Zustand 1.

Abb. 4: AC-Eingang mit Entstörungsdiode easyE4-AC

Alternativ können Sie als Diode das Vorschaltelement M22-XLED-T (Artikel-Nr.

231079) verwenden.
