10. Kommunikation easyE4 Verbindung zu anderen Geräten
Es wird definiert mit welchem Funktionscode, welche E/A-Punkte des
Modbus TCP Server Modul gelesen und/oder geschrieben werden. Die E/A-Punkte
finden sich im Register Zugeordnete Operanden anschließend wieder und können
dort mit Operanden des Basisgerätes verknüpft werden.
Die ersten fünf Spalten beschreiben ausschließlich den Modbus TCP Server und wer-
den für den Aufbau des Telegramms verwendet, siehe → "Weitere Nut-
zungsinformationen", Seite 834
Standardmäßig wird die letzte Modbus TCP Server Antwort auf die Anforderung den
Operanden easyE4zugewiesen und bis zur nächsten Anforderung behalten.
easyE4 als Modbus TCP Client sendet die Anforderung an das ausgewählte
Modbus TCP Server Modul. Der ausgewählte Funktionscode bestimmt, ob easyE4
liest oder schreibt, ob es ein oder mehrere Elemente sind und ob die Elemente vom
Datenformat BIT oder WORT sind. Gelesen werden die Elemente der Modbus TCP
Map des Servers beginnend mit der Startadresse in E/A-Punkte des
Modbus TCP Server Modul. Geschrieben werden jeweils E/A-Punkte des
Modbus TCP Server Modul zur Modbus TCP Map des Servers beginnend mit der
Startadresse.
Die E/A-Punkte des Modbus TCP Server Modul werden automatisch mit der Defi-
nition der Funktionscodes angelegt.
Sie finden sich nach der Definition der Funktionscodes im Register Zugeordnete Ope-
randen wieder.
Projektansicht Modbus Modul/Register Zyklische Daten

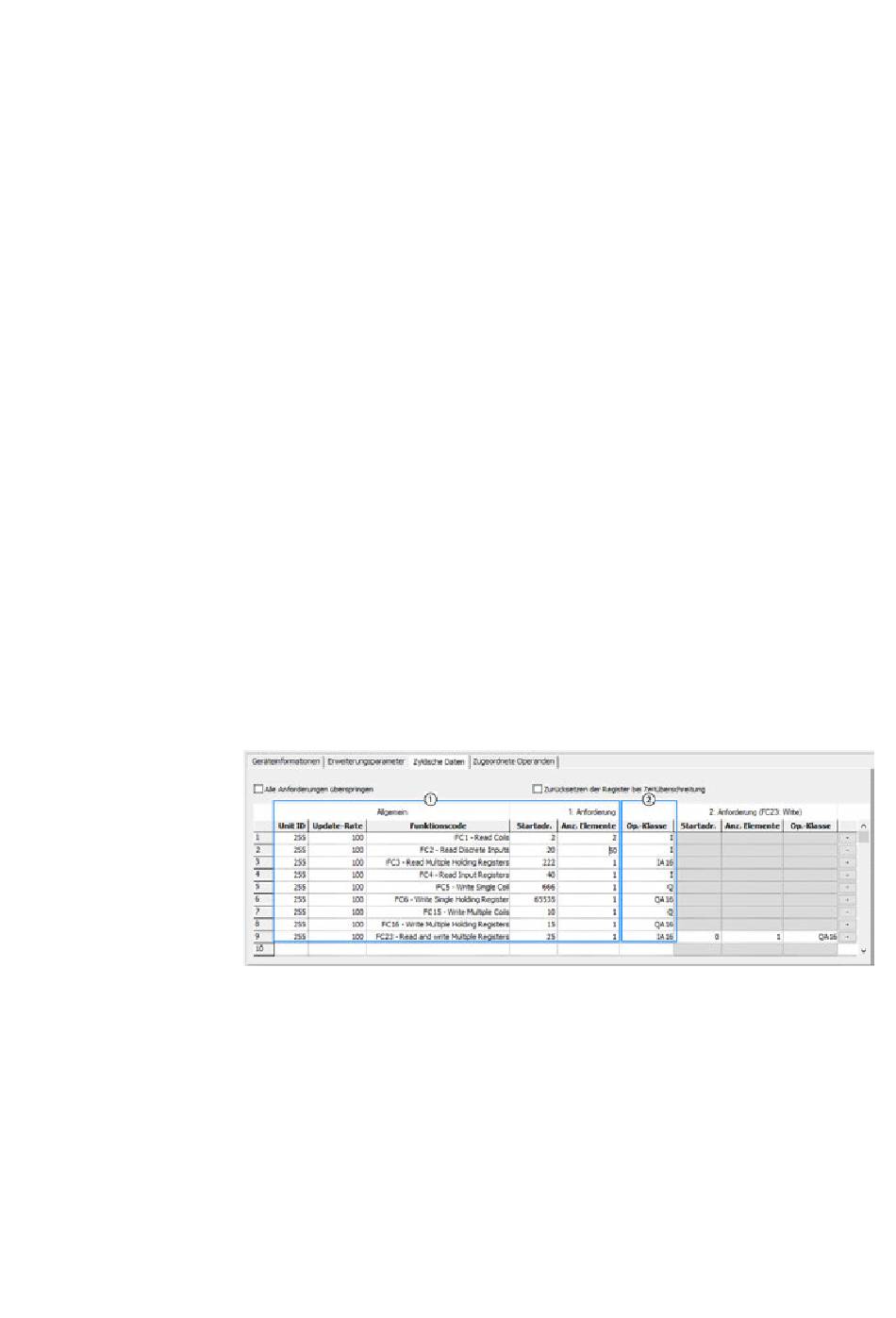

Abb. 356: Register Zyklische Daten mit beispielhaft parametrierten Funktionscodes und hinzugefügten
Bereichsrahmen
①
Register Modbus TCP Server
②
Operanden easyE4-Basisgerät
