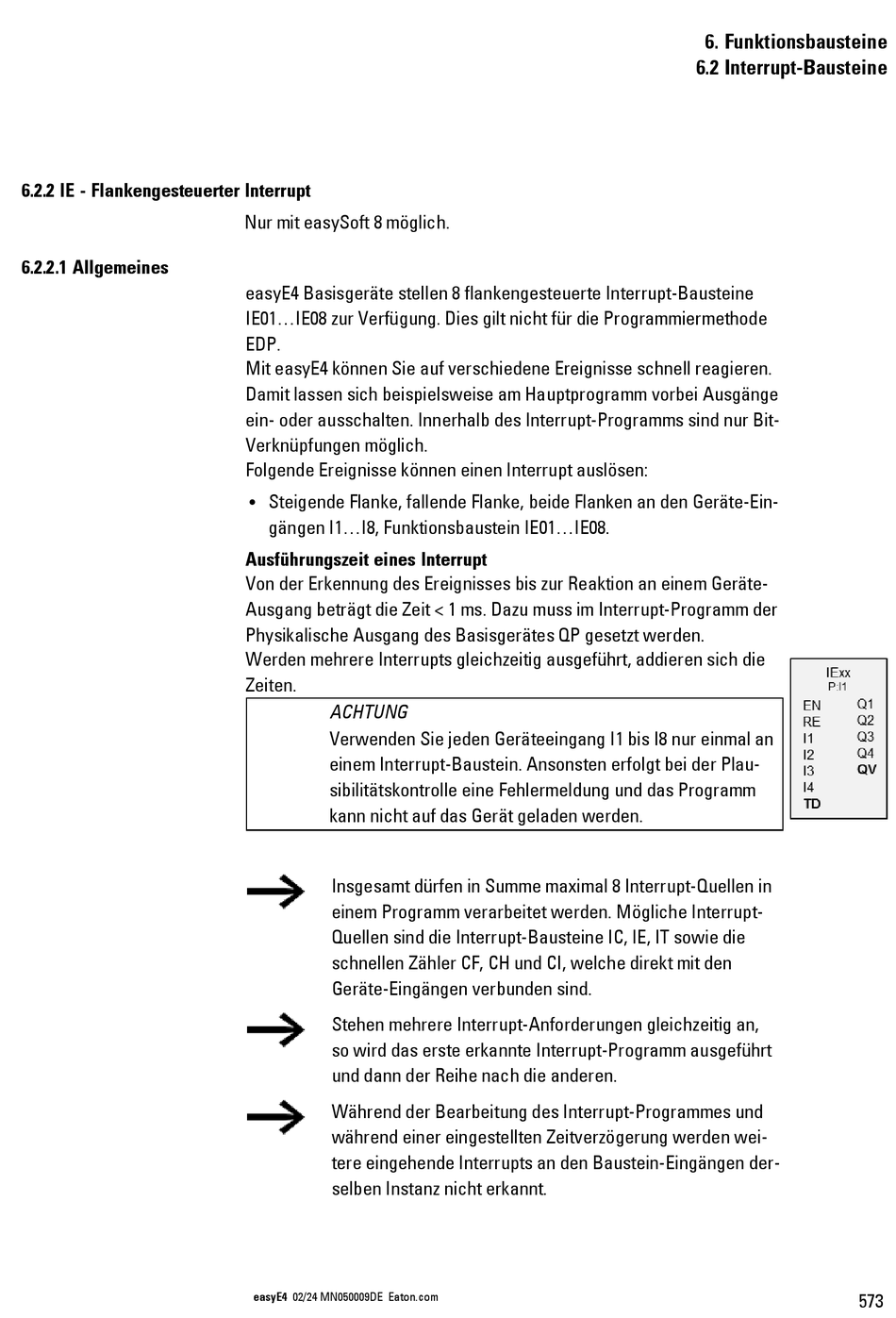

6.2.2 IE - Flankengesteuerter Interrupt
6.2.2.1 Allgemeines
Nur mit easySoft 8 möglich.
easyE4 Basisgeräte stellen 8 flankengesteuerte Interrupt-Bausteine
IE01...IE08 zur Verfügung. Dies gilt nicht für die Programmiermethode
EDP.
Mit easyE4 können Sie auf verschiedene Ereignisse schnell reagieren.
Damit lassen sich beispielsweise am Hauptprogramm vorbei Ausgänge
ein- oder ausschalten. Innerhalb des Interrupt-Programms sind nur Bit-
Verknüpfungen möglich.
Folgende Ereignisse können einen Interrupt auslösen:
Steigende Flanke, fallende Flanke, beide Flanken an den Geräte-Ein-
l
gängen I1...I8, Funktionsbaustein IE01...IE08.
Ausführungszeit eines Interrupt
Von der Erkennung des Ereignisses bis zur Reaktion an einem Geräte-
Ausgang beträgt die Zeit < 1 ms. Dazu muss im Interrupt-Programm der
Physikalische Ausgang des Basisgerätes QP gesetzt werden.
Werden mehrere Interrupts gleichzeitig ausgeführt, addieren sich die
Zeiten.
ACHTUNG
Verwenden Sie jeden Geräteeingang I1 bis I8 nur einmal an
einem Interrupt-Baustein. Ansonsten erfolgt bei der Plau-
sibilitätskontrolle eine Fehlermeldung und das Programm
kann nicht auf das Gerät geladen werden.
Insgesamt dürfen in Summe maximal 8 Interrupt-Quellen in
einem Programm verarbeitet werden. Mögliche Interrupt-
Quellen sind die Interrupt-Bausteine IC, IE, IT sowie die
schnellen Zähler CF, CH und CI, welche direkt mit den
Geräte-Eingängen verbunden sind.
Stehen mehrere Interrupt-Anforderungen gleichzeitig an,
so wird das erste erkannte Interrupt-Programm ausgeführt
und dann der Reihe nach die anderen.
Während der Bearbeitung des Interrupt-Programmes und
während einer eingestellten Zeitverzögerung werden wei-
tere eingehende Interrupts an den Baustein-Eingängen der-
selben Instanz nicht erkannt.
