6.4 Beispiel zu Zeit- und Zählrelais
Eine Warnleuchte blinkt, wenn der Zähler den Wert 10 erreicht. In diesem Beispiel
werden die Funktionsbausteine C01 und T01 im Standard- Schaltplan verdrahtet und
deren Ein- und Ausgänge parametriert.
L01+
S2
S1
R
C
P1
L01–
Zähler
Wert 10

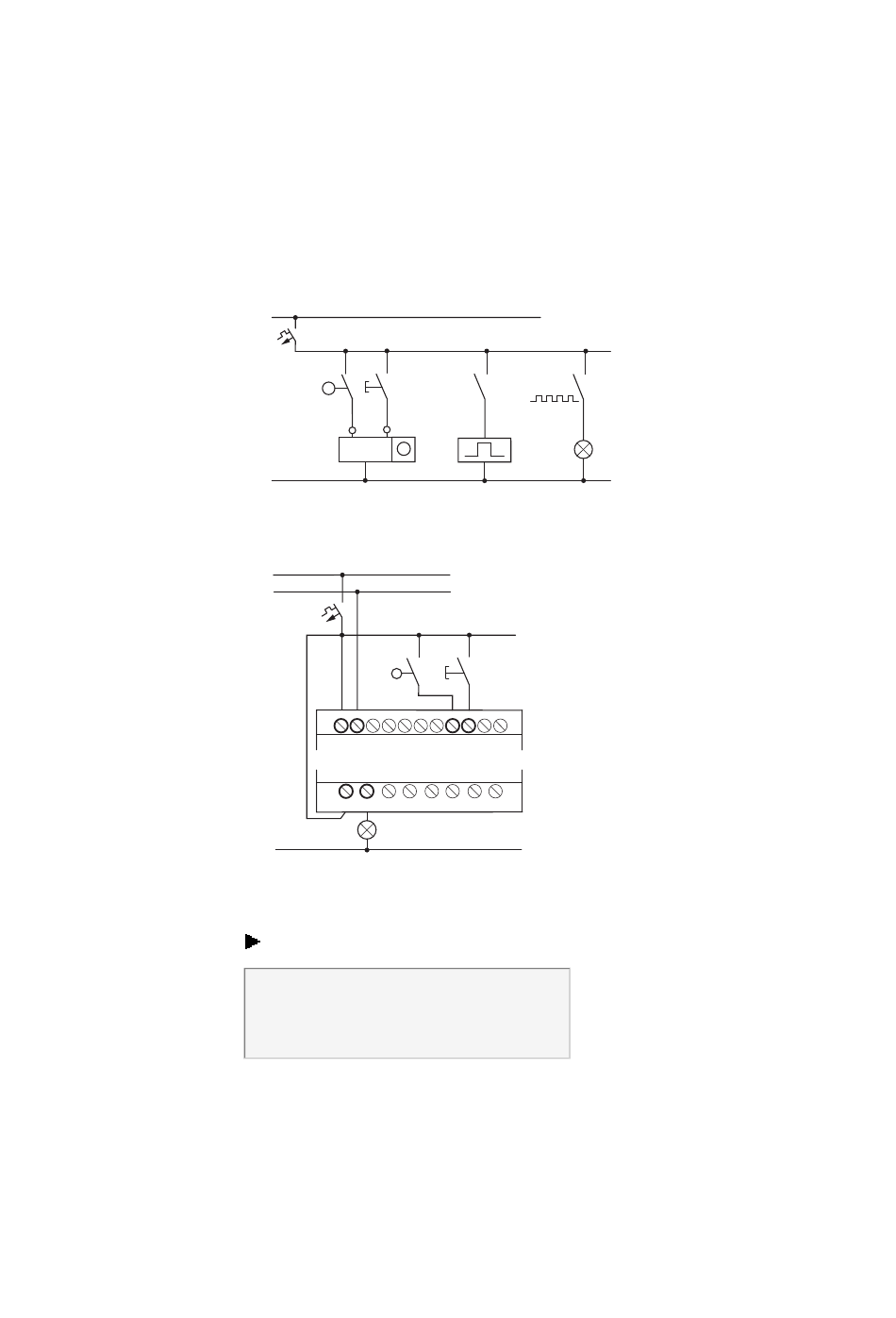

Abb. 289: Festverdrahtung mit Relais
L01+
L01–
S1
+24 V 0 V
1 2
Q 1
E1
L01–
Abb. 290: Verdrahtung z.B. mit EASY-E4-UC-...
Schaltplan eingeben
Geben Sie in der Programmiermethode EDP den folgenden Schaltplan ein.
I 05-----------------------------Ä C 01C
I 06-----------------------------Ä C 01RE
C 01OF---------------------------Ä T 01EN
T 01Q1---------------------------Ä Q01
Abb. 291: Verdrahtung von Zähler und Zeitrelais
Funktionsbaustein-Parameter eingeben
Wenn Sie die Spulen oder Kontakte eines Funktionsbausteines eingeben, so werden
die Ein-/Ausgänge des Bausteines angezeigt, die Sie parametrieren können. Die Para-
meter können Sie auch unter dem Menüpunkt „Bausteine" eingeben.
easyE4 02/24 MN050009DE Eaton.com
6.4 Beispiel zu Zeit- und Zählrelais
P1 K1T
E1
K1T
2s
S2
I5 I6
