2.4.4.2 Digitale Zähler-Eingänge anschließen
Nur bei Basisgeräten möglich.
Die Basisgeräte mit DC- und UC-Spannung besitzen auf den Eingängen I1 bis I4 spe-
zielle Funktionen zum Zählen und Messen.
Diese Funktionen sind direkt mit Funktionsbausteinen verbunden.
Für EASY-E4-UC-... gilt:
Die Spannungsversorgung am EASY-E4-UC-... muss DC sein.,
da nur DC-Signale ausgewertet werden.
Sie können auswerten:
4 einzelne schnelle Zählsignale (eine Zählrichtung) I1, I2, I3, I4
l
2 Inkrementalwertgeber I1, I2 und I3, I4
l
Frequenzen I1, I2, I3, I4
l
UC: 12, 24 V DC
DC: 24 V DC
0 V/N
0 V I1 I2
EASY-E4-DC-12TC1(P)
EASY-E4-DC-12TCX1(P)

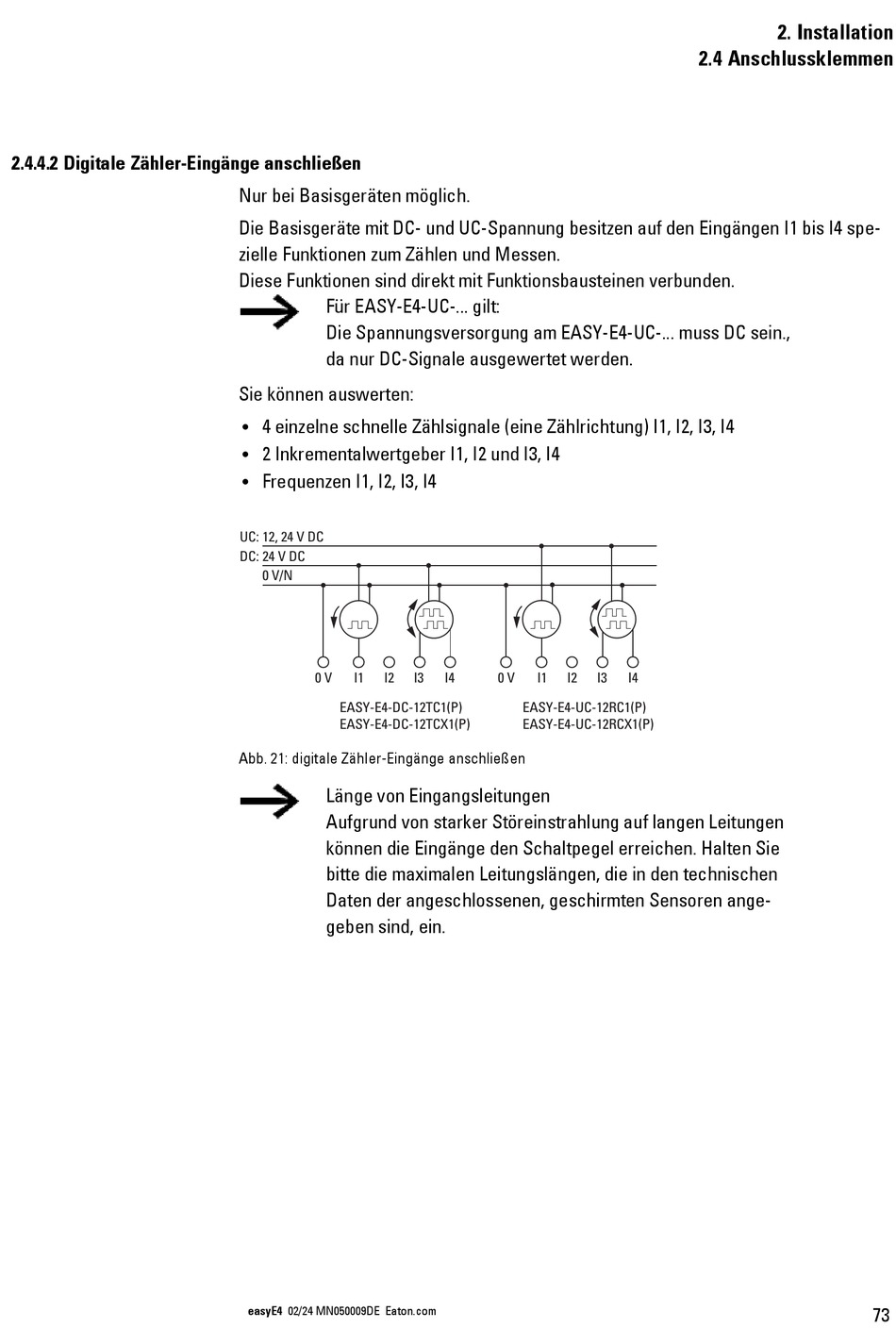

Abb. 21: digitale Zähler-Eingänge anschließen
Länge von Eingangsleitungen
Aufgrund von starker Störeinstrahlung auf langen Leitungen
können die Eingänge den Schaltpegel erreichen. Halten Sie
bitte die maximalen Leitungslängen, die in den technischen
Daten der angeschlossenen, geschirmten Sensoren ange-
geben sind, ein.
easyE4 02/24 MN050009DE Eaton.com
I3 I4 0 V I1 I2
EASY-E4-UC-12RC1(P)
EASY-E4-UC-12RCX1(P)
2.4 Anschlussklemmen
I3 I4
