Negative Flanke auswerten (Zyklusimpuls)
Soll die Spule nur bei einer negativen Flanke schalten, so wird diese Funktion ange-
wendet. Bei einem Abfall des Spulen-Zustandes von 1 auf 0 schaltet die Spule für
eine Zykluszeit ihre Schließer-Kontakte auf den Zustand 1.
on
on

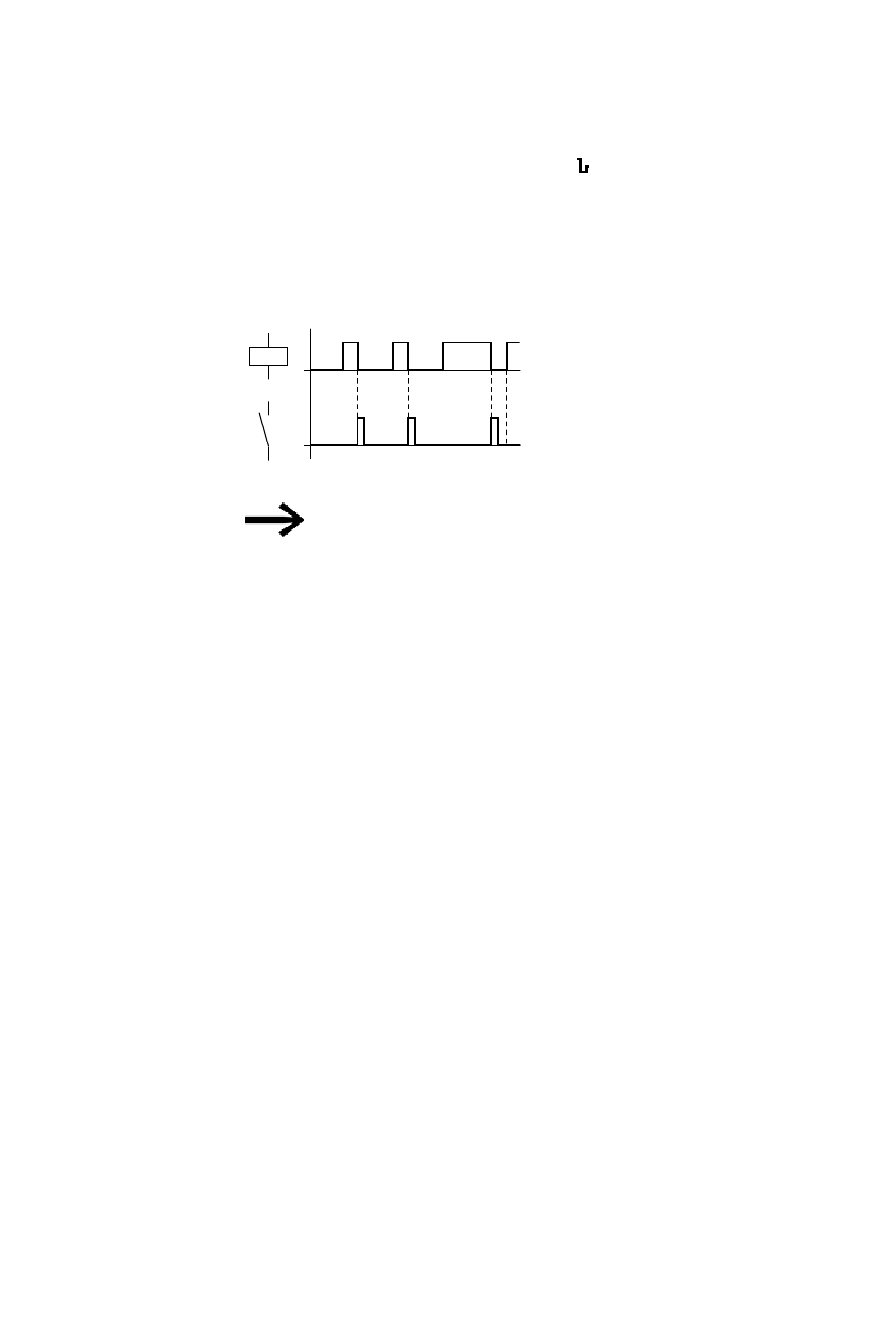

Abb. 102: Wirkdiagramm „Zyklusimpuls" bei negativer Flanke
Eine gesetzte Spule wird bei Spannungsausfall und in der
Betriebsart STOP automatisch ausgeschaltet.
Remanente Spulen behalten ihren logischen Zustand.
