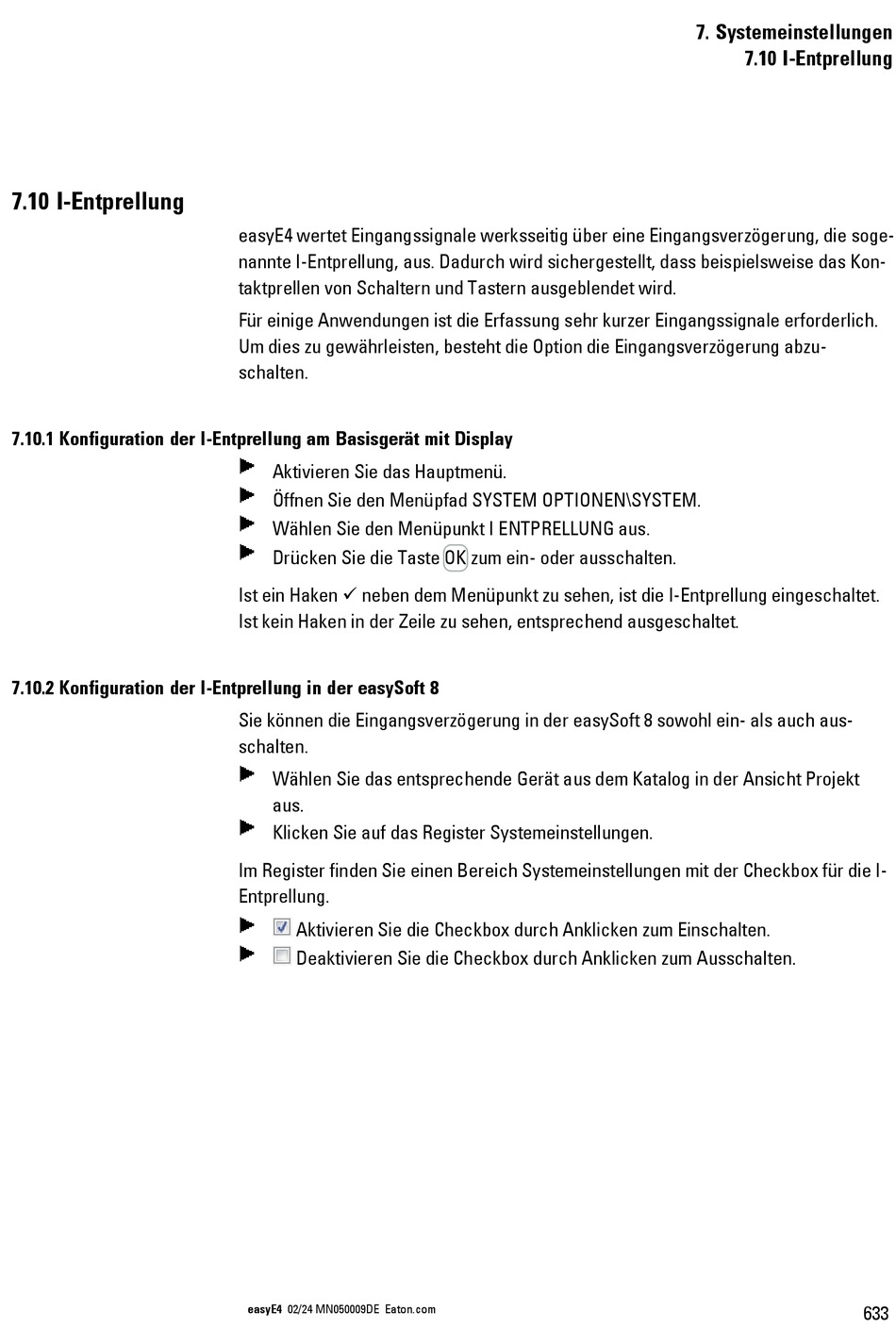

7.10 I-Entprellung
7.10.1 Konfiguration der I-Entprellung am Basisgerät mit Display
7.10.2 Konfiguration der I-Entprellung in der easySoft 8
easyE4 wertet Eingangssignale werksseitig über eine Eingangsverzögerung, die soge-
nannte I-Entprellung, aus. Dadurch wird sichergestellt, dass beispielsweise das Kon-
taktprellen von Schaltern und Tastern ausgeblendet wird.
Für einige Anwendungen ist die Erfassung sehr kurzer Eingangssignale erforderlich.
Um dies zu gewährleisten, besteht die Option die Eingangsverzögerung abzu-
schalten.
Aktivieren Sie das Hauptmenü.
Öffnen Sie den Menüpfad SYSTEM OPTIONEN\SYSTEM.
Wählen Sie den Menüpunkt I ENTPRELLUNG aus.
Drücken Sie die Taste OK zum ein- oder ausschalten.
Ist ein Haken ü neben dem Menüpunkt zu sehen, ist die I-Entprellung eingeschaltet.
Ist kein Haken in der Zeile zu sehen, entsprechend ausgeschaltet.
Sie können die Eingangsverzögerung in der easySoft 8 sowohl ein- als auch aus-
schalten.
Wählen Sie das entsprechende Gerät aus dem Katalog in der Ansicht Projekt
aus.
Klicken Sie auf das Register Systemeinstellungen.
Im Register finden Sie einen Bereich Systemeinstellungen mit der Checkbox für die I-
Entprellung.
Aktivieren Sie die Checkbox durch Anklicken zum Einschalten.
Deaktivieren Sie die Checkbox durch Anklicken zum Ausschalten.
easyE4  02/24 MN050009DE  Eaton.com
7. Systemeinstellungen
7.10 I-Entprellung
633
